Mặt cắt nhôm Xingfa hệ 93 D1546A – Cánh đứng trơn cửa lùa

Profile D1546A là mặt cắt cánh đứng trơn dùng trong cửa lùa nhôm Xingfa hệ 93. Thanh hình thành cạnh đứng của khung cánh tại vị trí không sử dụng tiết diện móc, được tổ hợp cùng các thanh cánh ngang để tạo bộ cánh hoàn chỉnh.

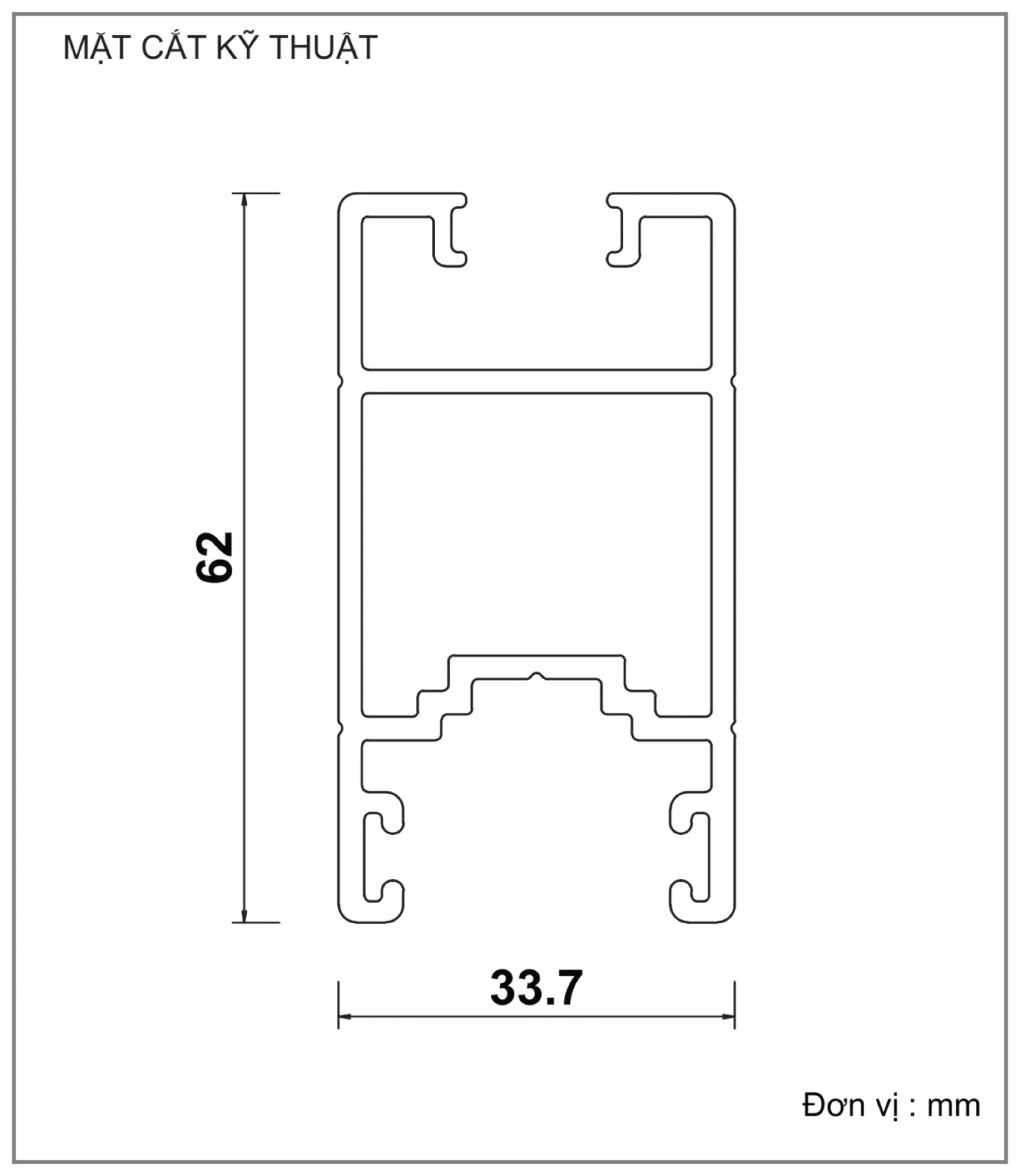

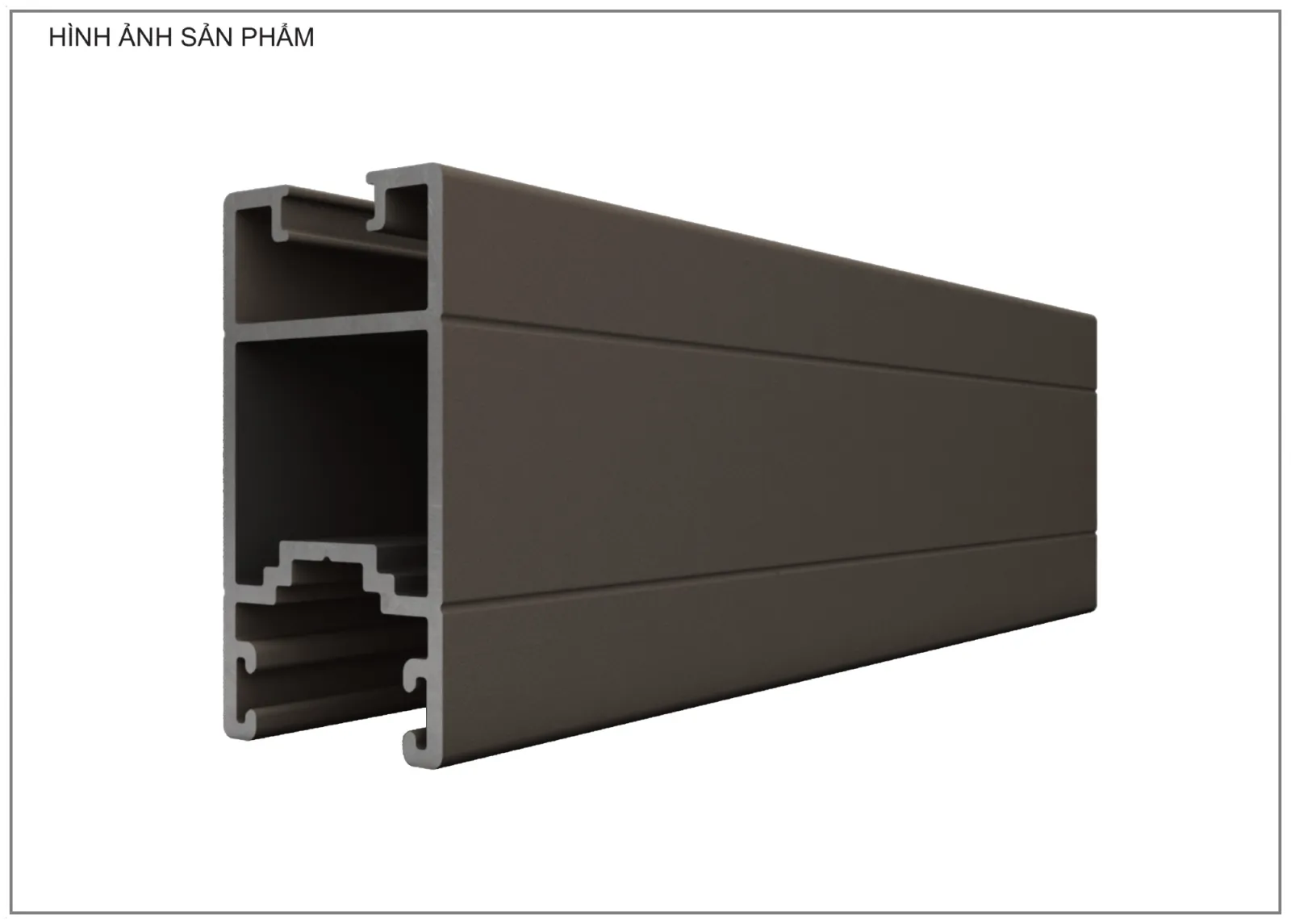

Mẫu đang được ARC WINDOW trưng bày có kích thước 33.7 × 62 mm, độ dày 2.0 mm, chiều dài thanh 5.8 m, trọng lượng 1.273 kg/m và bề mặt sơn tĩnh điện. Các thông số này phục vụ việc tra cứu, đối chiếu mặt cắt và chuẩn bị phương án gia công.

Thông số mặt cắt đang được ARC WINDOW trưng bày


·  Profile: D1546A

·  Hệ nhôm: Nhôm Xingfa hệ 93

·  Kích thước: 33.7 × 62 mm

·  Độ dày: 2.0 mm

·  Chiều dài thanh: 5.8 m

·  Trọng lượng: 1.273 kg/m

·  Hoàn thiện bề mặt: Sơn tĩnh điện

·  Ứng dụng: Cánh đứng trơn


Vai trò của Profile D1546A trong bộ cửa


D1546A cần được phân biệt với cánh đứng móc D1547A. Trong một bộ cánh, vị trí thanh đứng trơn phụ thuộc phía tiếp giáp khung hoặc phương án đối đầu; vì vậy sơ đồ cánh và chiều chạy phải được chốt trước khi lập danh sách thanh.

Sơ đồ cửa 2 cánh hoặc 4 cánh quyết định D1546A nằm ở cạnh ngoài hay cạnh tiếp giáp khung. Khi cánh đứng trơn được phân biệt rõ với D1547A và ghép đúng với D1544A - D1545A, khung cánh mới có đúng chiều, đúng lòng kính và đúng vị trí khóa. Chọn sai thanh đứng có thể làm đảo cấu tạo vùng giao cánh.


Các yếu tố cần đối chiếu khi thiết kế và gia công


·  Vị trí cạnh đứng trơn trên từng cánh và hướng di chuyển của cánh.

·  Cặp cánh đứng móc D1547A tại vùng giao cánh nếu cấu hình có sử dụng.

·  Liên kết với cánh ngang trên D1544A và cánh ngang dưới D1545A.

·  Kích thước kính, gioăng, phụ kiện và tổng kích thước khung cánh.

Khách hàng có thể xem trực tiếp mặt cắt Profile D1546A, đối chiếu với Profile D1547A, Profile D1544A và Profile D1545A trong catalogue mặt cắt nhôm Xingfa hệ 93. Ứng dụng hoàn thiện có thể tham khảo tại cửa đi lùa nhôm Xingfa hệ 93; các lựa chọn kính được giới thiệu trong danh mục kính kiến trúc ARC WINDOW.

Từ cấu tạo profile hệ 93, bước tiếp theo là đối chiếu kính cường lực và các lựa chọn kính kiến trúc với bộ phụ kiện cửa lùa theo tải trọng cánh. Số cánh, hướng trượt, chiều rộng kính, cao độ ray, bánh xe, khóa và gioăng phải được chốt trong cùng một phương án cửa đi lùa hoàn chỉnh.

ARC WINDOW cung cấp hình ảnh, bản vẽ mặt cắt và thông số kỹ thuật để khách hàng, xưởng nhôm kính và đơn vị thiết kế đối chiếu. Kích thước cắt, số lượng thanh, cách ghép nối, loại kính và bộ phụ kiện cần được xác định theo bản vẽ cùng điều kiện thực tế của từng công trình.
