Bản vẽ Shop Drawing cửa nhôm Xingfa tại Đà Nẵng
Thông số kỹ thuật
| Bản vẽ kỹ thuật | Shop Drawing |
|---|---|
| Mẫu cửa | Cửa đi và cửa sổ hệ 55, 93 |
Thông số trên trang là cấu hình tham khảo. Kích thước, vật liệu và phương án thi công sẽ được xác định theo nhu cầu sử dụng, vị trí lắp đặt và điều kiện thực tế của từng công trình. ARC WINDOW nhận khảo sát, tư vấn phương án kỹ thuật và báo giá miễn phí tại Đà Nẵng.
Mô tả bản vẽ
Shop Drawing cửa nhôm Xingfa giúp khách hàng hiểu kích thước, cách chia cánh và cấu tạo trước khi thi công. ARC WINDOW giới thiệu bộ bản vẽ cửa đi, cửa sổ hệ 55 và 93 để tham khảo phương án cho công trình tại Đà Nẵng.
Bản vẽ được trình bày từ ARC Quote, gồm hình cửa nhìn từ ngoài vào, mặt cắt ngang H1, mặt cắt đứng V1 và chi tiết phóng lớn. Khung tên ghi ký hiệu cửa, hệ nhôm, vật liệu, số lượng và kích thước.
Các bản vẽ Shop Drawing cửa đi và cửa sổ
D1 – Cửa đi mở quay 4 cánh hệ 55: Khung bao kết hợp bốn cánh và ô kính cố định phía trên. Bản vẽ thể hiện bản lề, khóa, tiếp giáp giữa các cánh và cấu tạo chân cửa.

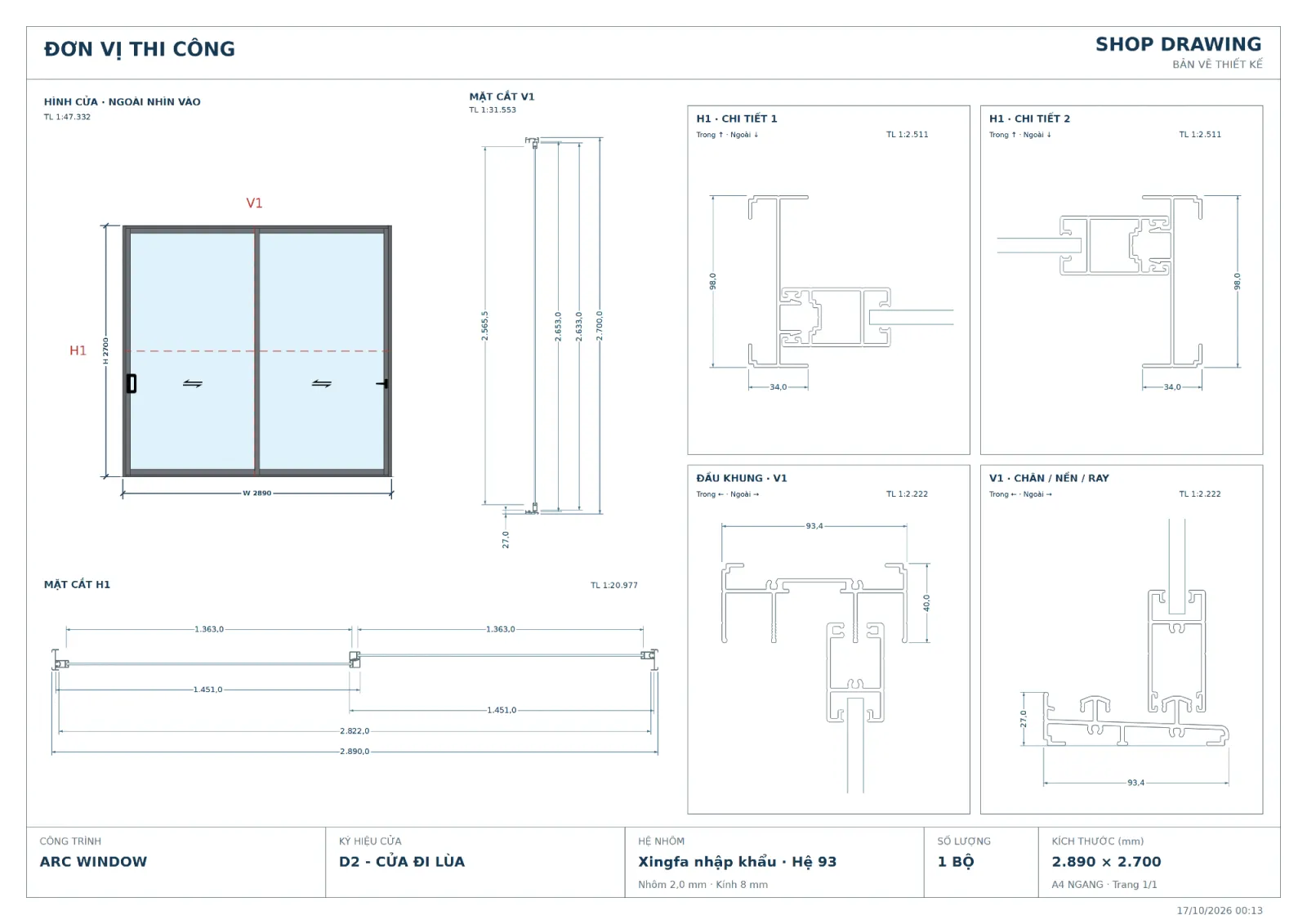

D2 – Cửa đi lùa 2 cánh hệ 93: Hai cánh trượt ngang trên ray. Mặt cắt làm rõ khung đứng, cánh, khung ngang trên và ray dưới, giúp đối chiếu cấu tạo khi lựa chọn phương án lắp đặt.

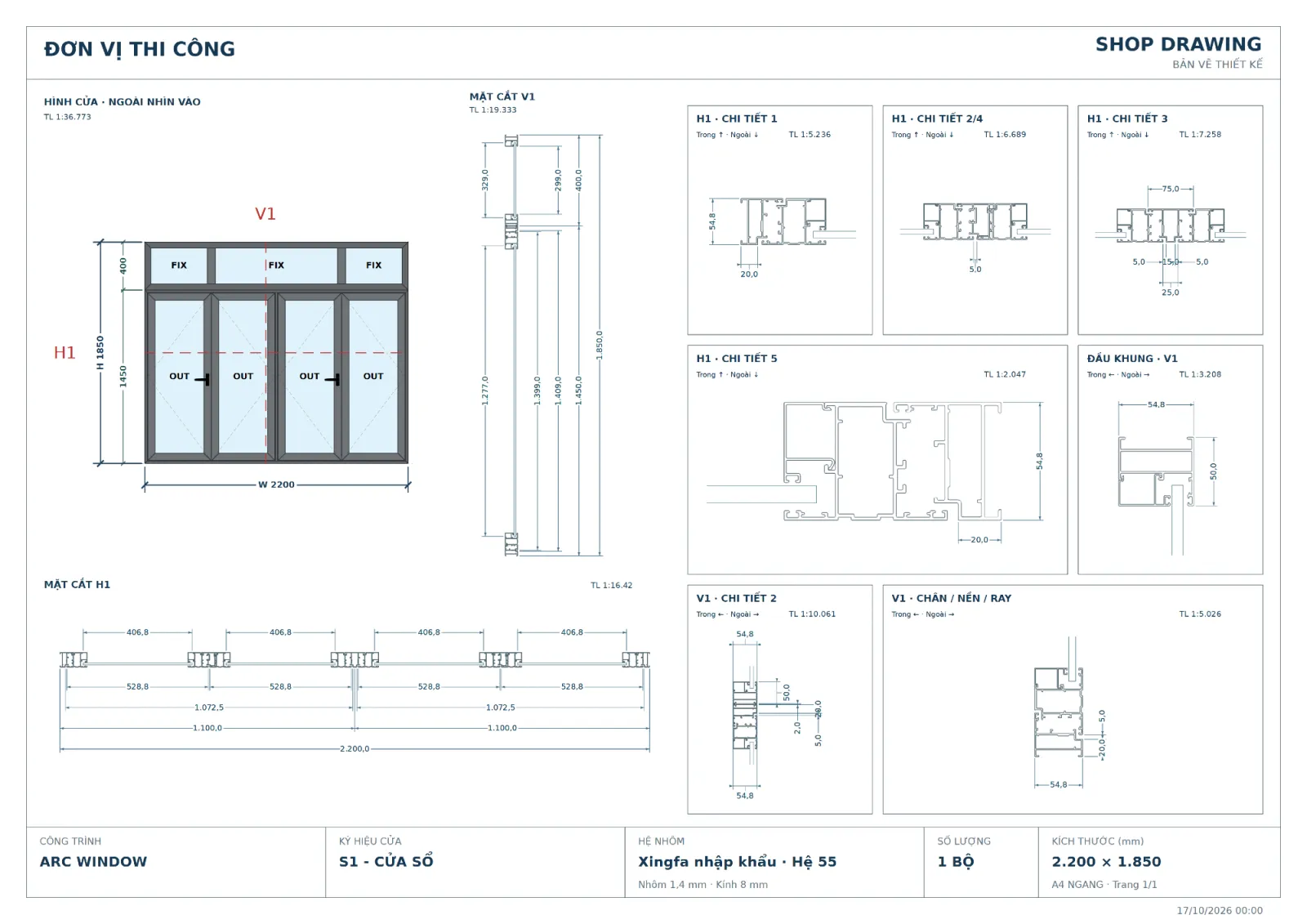

S1 – Cửa sổ mở quay 4 cánh hệ 55: Bốn cánh mở ra ngoài, kết hợp ô kính cố định phía trên. Chi tiết phóng lớn thể hiện liên kết giữa khung bao, cánh, đố và nẹp kính.

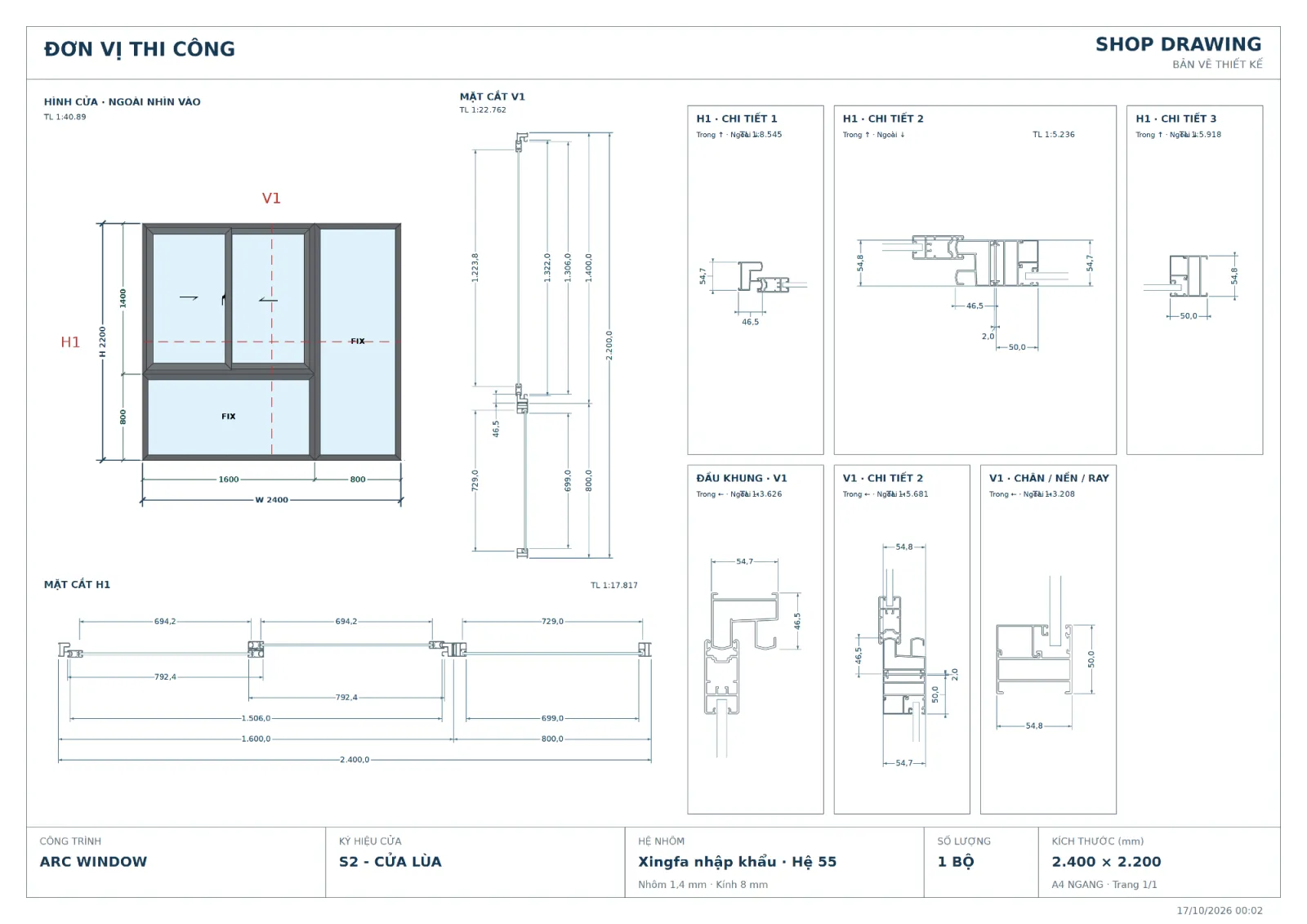

S2 – Cửa sổ lùa hệ 55 kết hợp FIX: Hai cánh trượt đi cùng ô kính cố định bên phải và phía dưới. Bản vẽ phân biệt phần mở với phần cố định, thể hiện kích thước từng khu vực.
Mặt cắt nhôm, kính và phụ kiện trong bản vẽ
Khung bao liên kết với ô chờ; cánh là phần đóng mở; nẹp giữ kính, gioăng hỗ trợ độ kín. Tham khảo profile Xingfa hệ 55 và profile Xingfa hệ 93 để nhận biết khung bao, cánh, nẹp kính và ray. Mặt cắt giúp đối chiếu kích thước, khe hở và cách lắp ghép theo từng hệ cửa; các số đo được thể hiện bằng milimét.
Trong bộ mẫu, cửa đi ghi nhôm 2,0 mm, cửa sổ ghi nhôm 1,4 mm và kính 8 mm. Kính kiến trúc và phụ kiện cửa nhôm cần được lựa chọn theo kích thước, tải trọng cánh, hướng mở và vị trí sử dụng.
Đồng bộ bản vẽ với các hạng mục kính
Bên cạnh cửa nhôm, khách hàng có thể tham khảo cầu thang kính, lan can kính và kính ốp bếp để phối hợp màu sắc, vật liệu. Mỗi hạng mục cần đối chiếu kích thước và vị trí lắp đặt theo công trình.
Tư vấn bản vẽ và thi công cửa nhôm tại Đà Nẵng
ARC WINDOW hỗ trợ khảo sát, lên phương án kỹ thuật, bóc tách vật tư và báo giá cửa nhôm Xingfa tại Đà Nẵng. Bản vẽ minh họa được điều chỉnh theo ô chờ thực tế và cấu hình đã thống nhất trước khi triển khai.
Gửi ảnh hiện trạng hoặc kích thước dự kiến qua trang liên hệ ARC WINDOW để được tư vấn phương án và báo giá miễn phí.
