Bộ phụ kiện KinLong cửa đi mở quay 4 cánh Xingfa hệ 55

Bộ phụ kiện KinLong cửa đi mở quay 4 cánh được sử dụng cho cửa chính, mặt tiền, showroom, quán cà phê và những ô cửa cần khẩu độ mở rộng. Cấu hình khóa đa điểm kết hợp chốt giữ cánh phụ giúp các cánh đóng chắc, hạn chế rung và duy trì khe tiếp giáp ổn định khi bộ cửa được thiết kế, gia công và căn chỉnh đúng kỹ thuật.

ARC WINDOW trình bày nội dung theo từng nhóm phụ kiện để khách hàng dễ đối chiếu tên gọi, số lượng tham khảo, công dụng và vị trí sử dụng trước khi lựa chọn.

Cấu hình bộ phụ kiện KinLong cửa 4 cánh


Lưu ý: Số lượng dưới đây được tính theo cấu hình tham khảo của ARC WINDOW. Khi triển khai thực tế, kỹ thuật viên cần điều chỉnh theo kích thước ô chờ, trọng lượng cánh, loại kính, hướng mở và tần suất sử dụng.

Tay nắm và khóa cánh chính

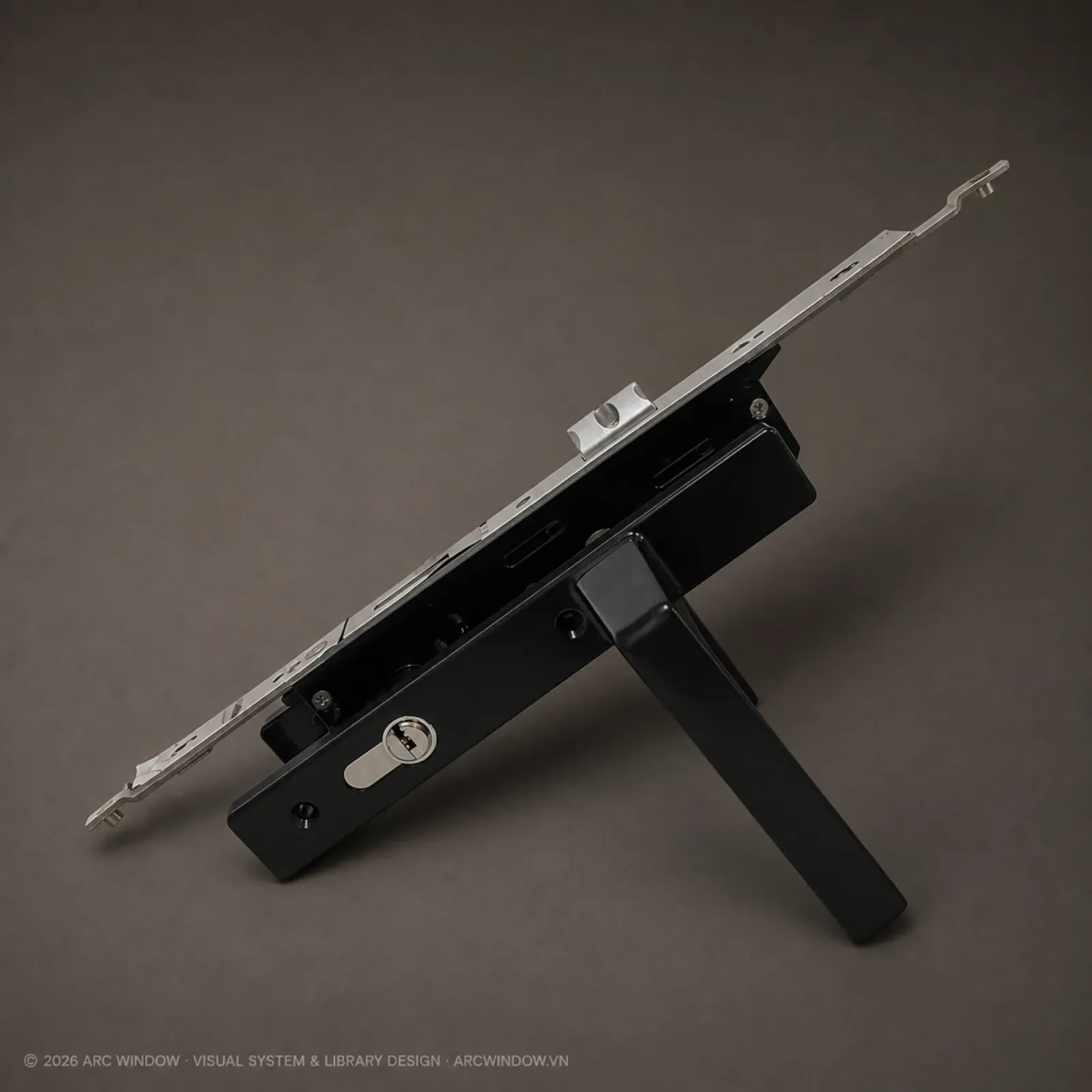

·   Tay nắm KinLong MZS20: điều khiển thao tác đóng, mở và khóa cửa.

·   Thân khóa đa điểm KinLong: tiếp nhận chuyển động từ tay nắm và truyền lực đến các điểm khóa.

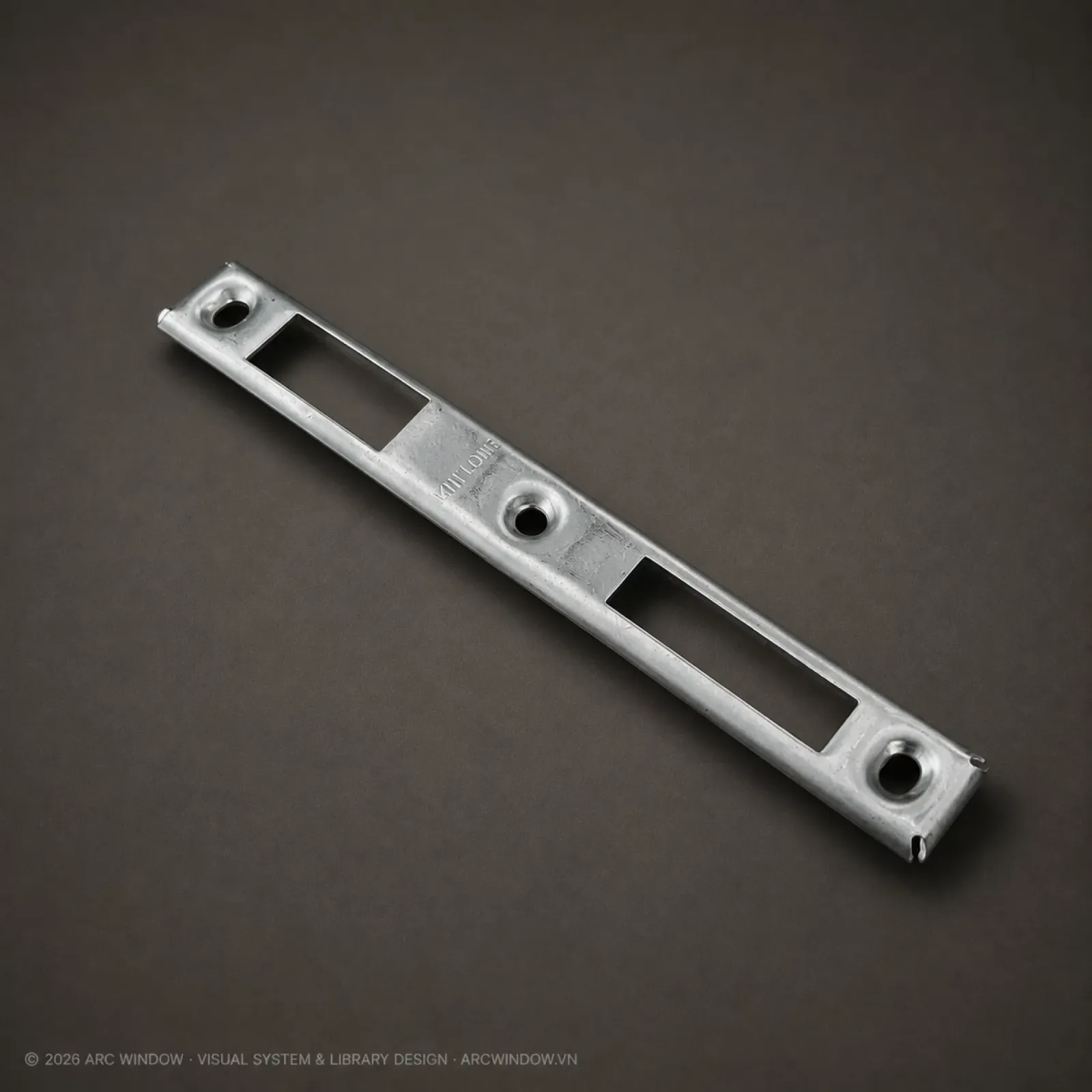

·   Miệng khóa KinLong: hoàn thiện vị trí tiếp nhận chốt khóa và bảo vệ khu vực lắp đặt.

·   Lõi khóa KinLong: điều khiển trạng thái khóa bằng chìa; phía trong có thể sử dụng núm vặn theo cấu hình.


Bản lề cánh - khung và cánh - cánh


Số lượng tham khảo: 16 bản lề.

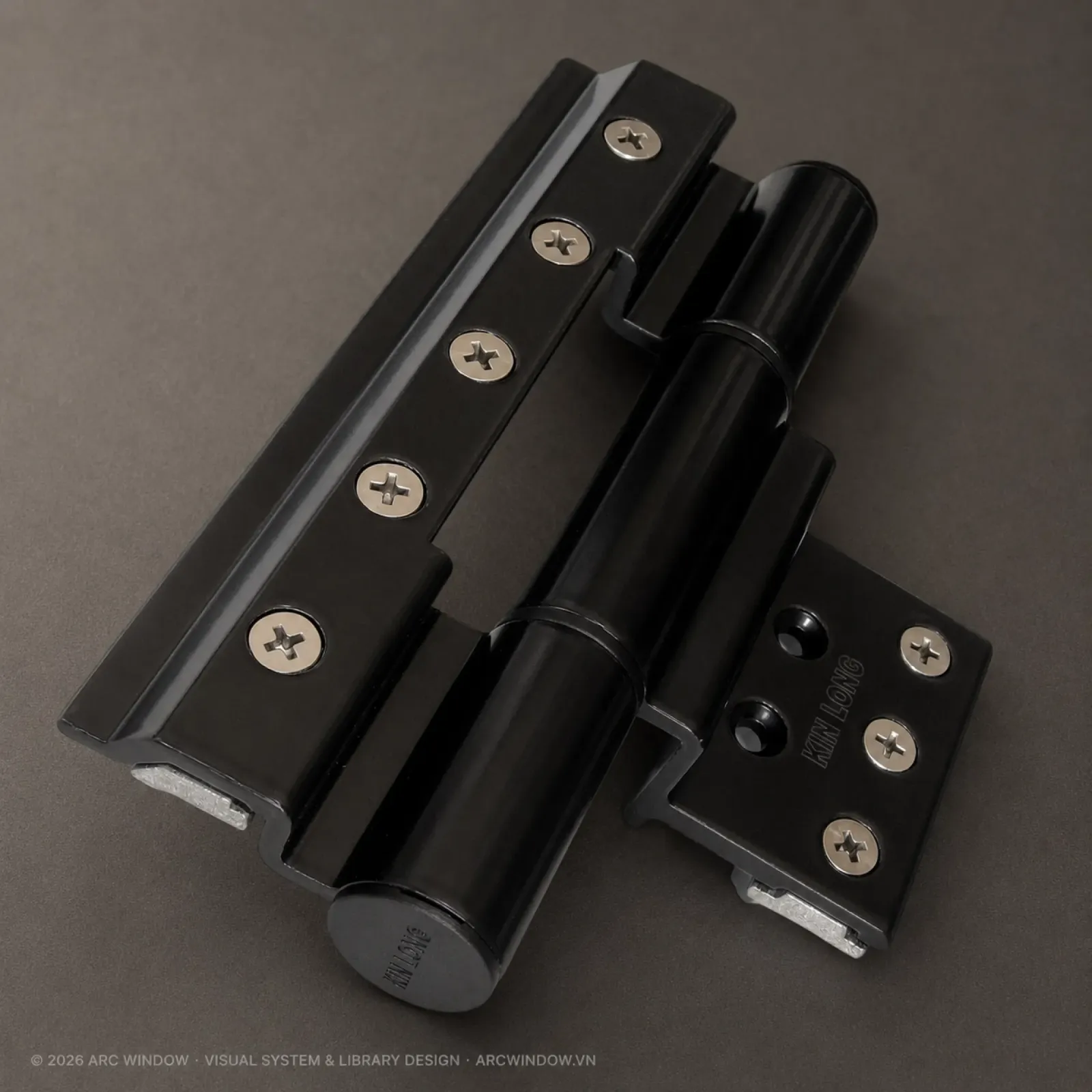

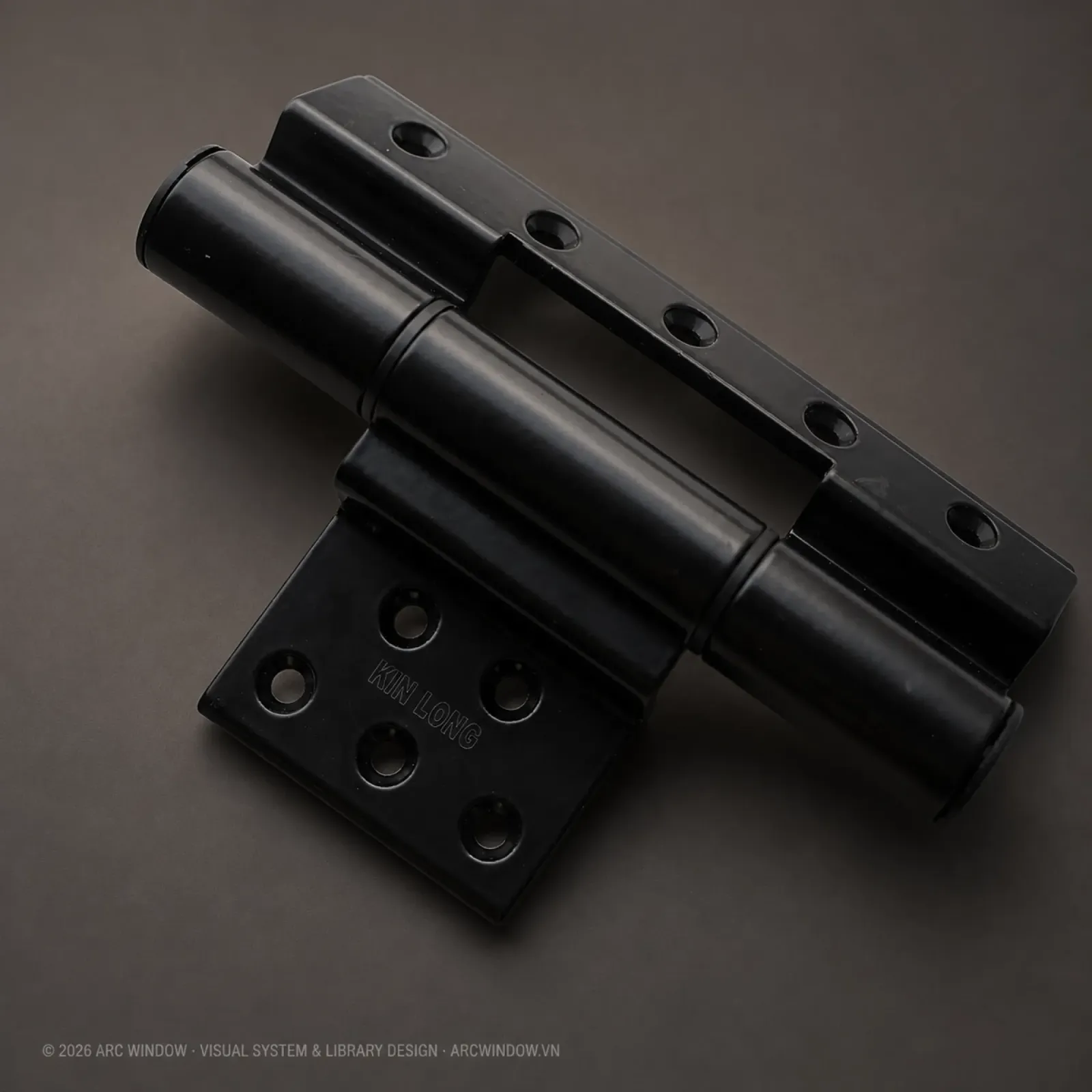

·   8 bản lề 4D cánh - khung: liên kết cánh cửa với khung bao và chịu tải trực tiếp trong quá trình vận hành.

·   8 bản lề 4D cánh - cánh: liên kết các cánh trong từng cụm và hỗ trợ phân bổ tải trọng khi đóng, mở.

·   Kiểm tra tải trọng: số lượng bản lề phải được tính lại theo kích thước cánh và khối lượng kính; không áp dụng cố định 16 bản lề cho mọi ô cửa.


Chốt giữ cánh phụ

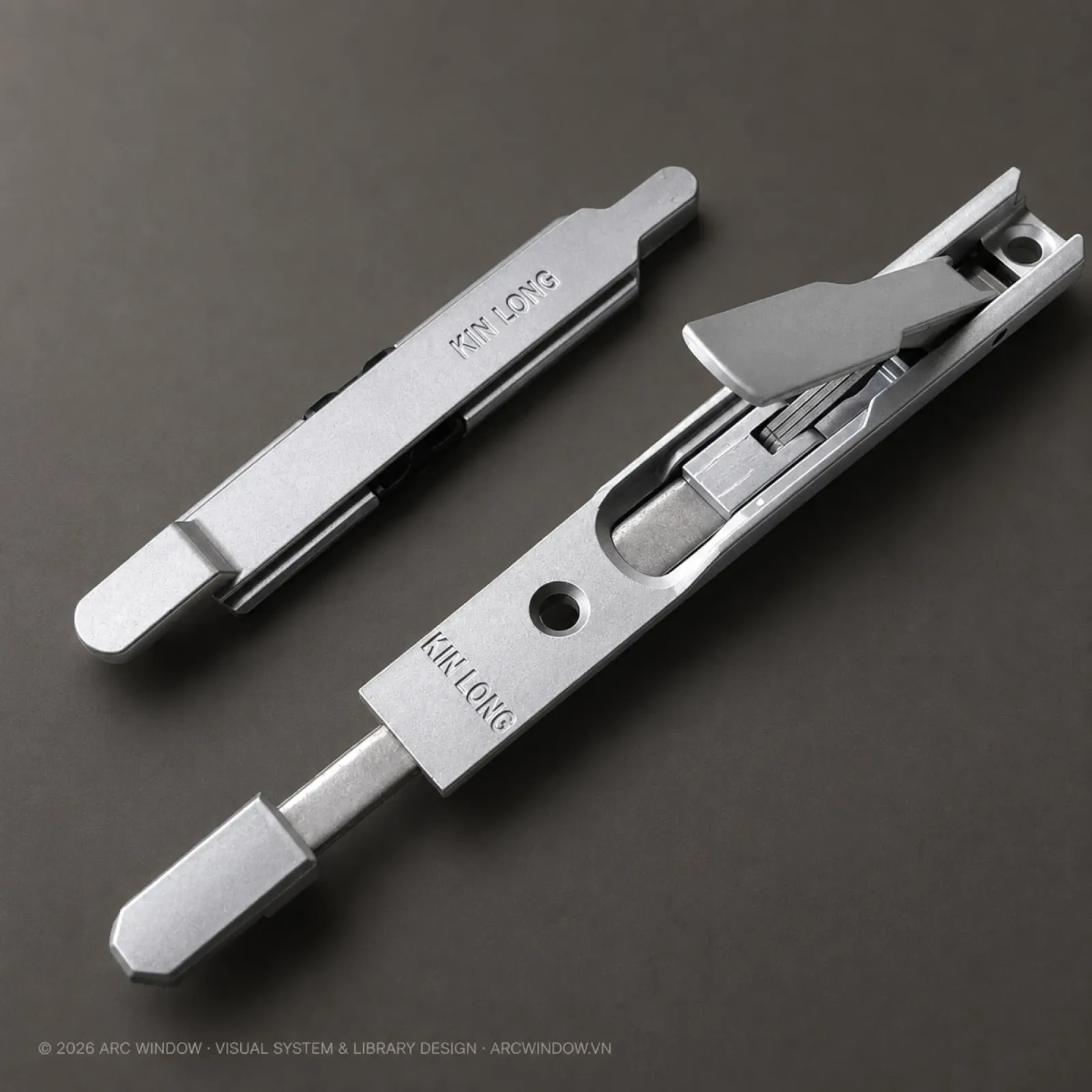

·   6 bộ chốt cánh phụ KinLong: định vị cánh phụ tại các điểm chốt phía trên và phía dưới.

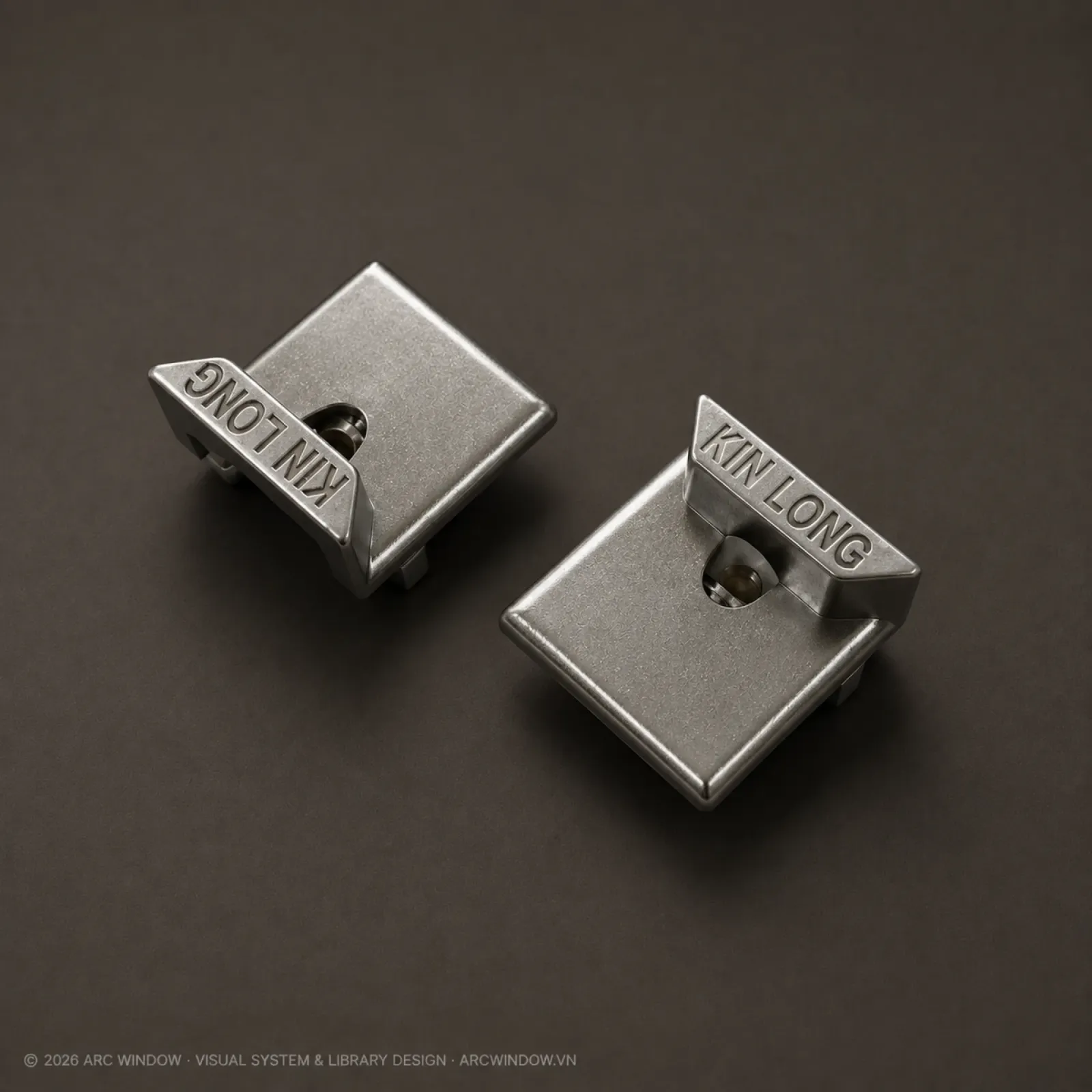

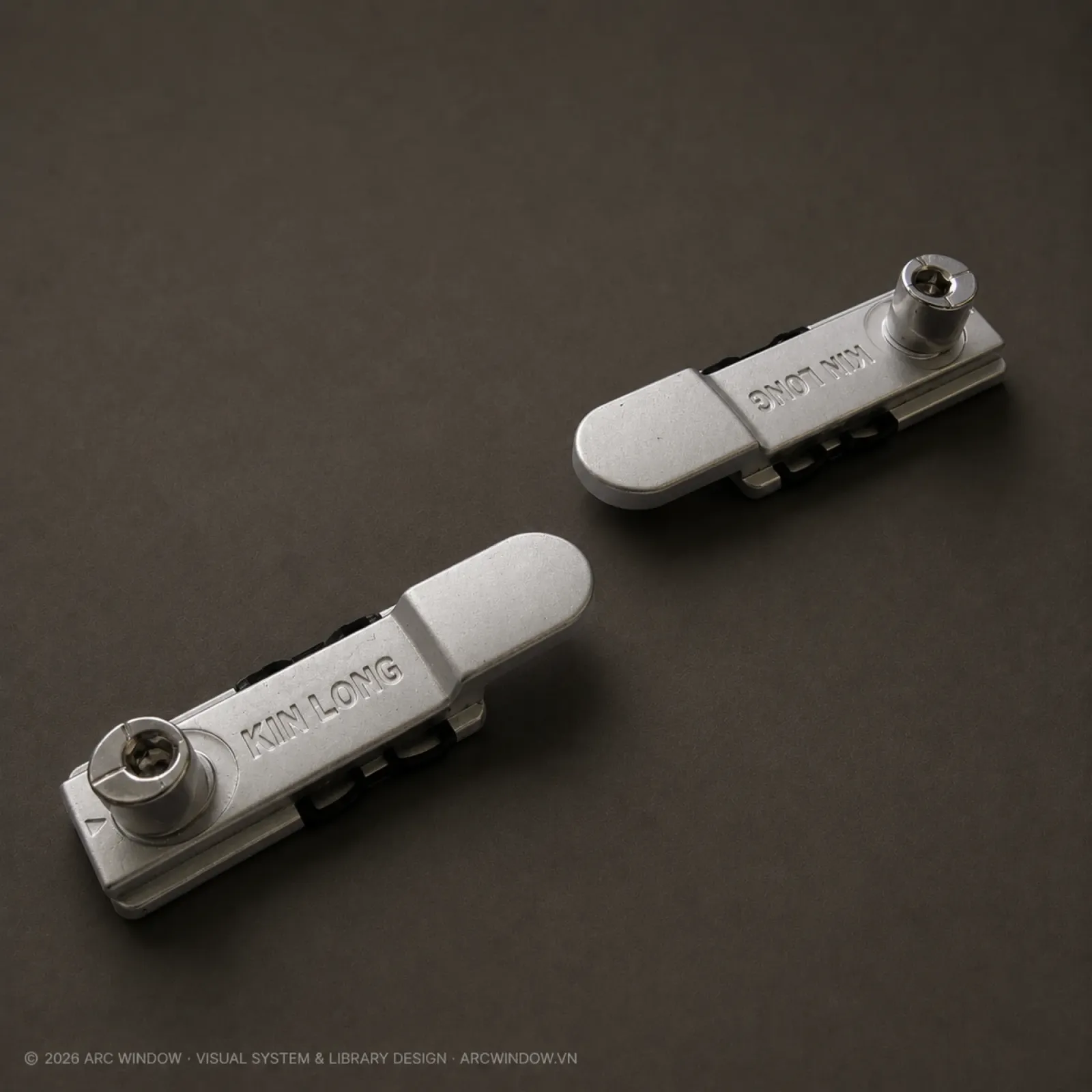

·   2 vấu hãm lục giác và 2 đầu chốt biên: tiếp nhận đầu chốt, giúp cố định các điểm chốt chìm.

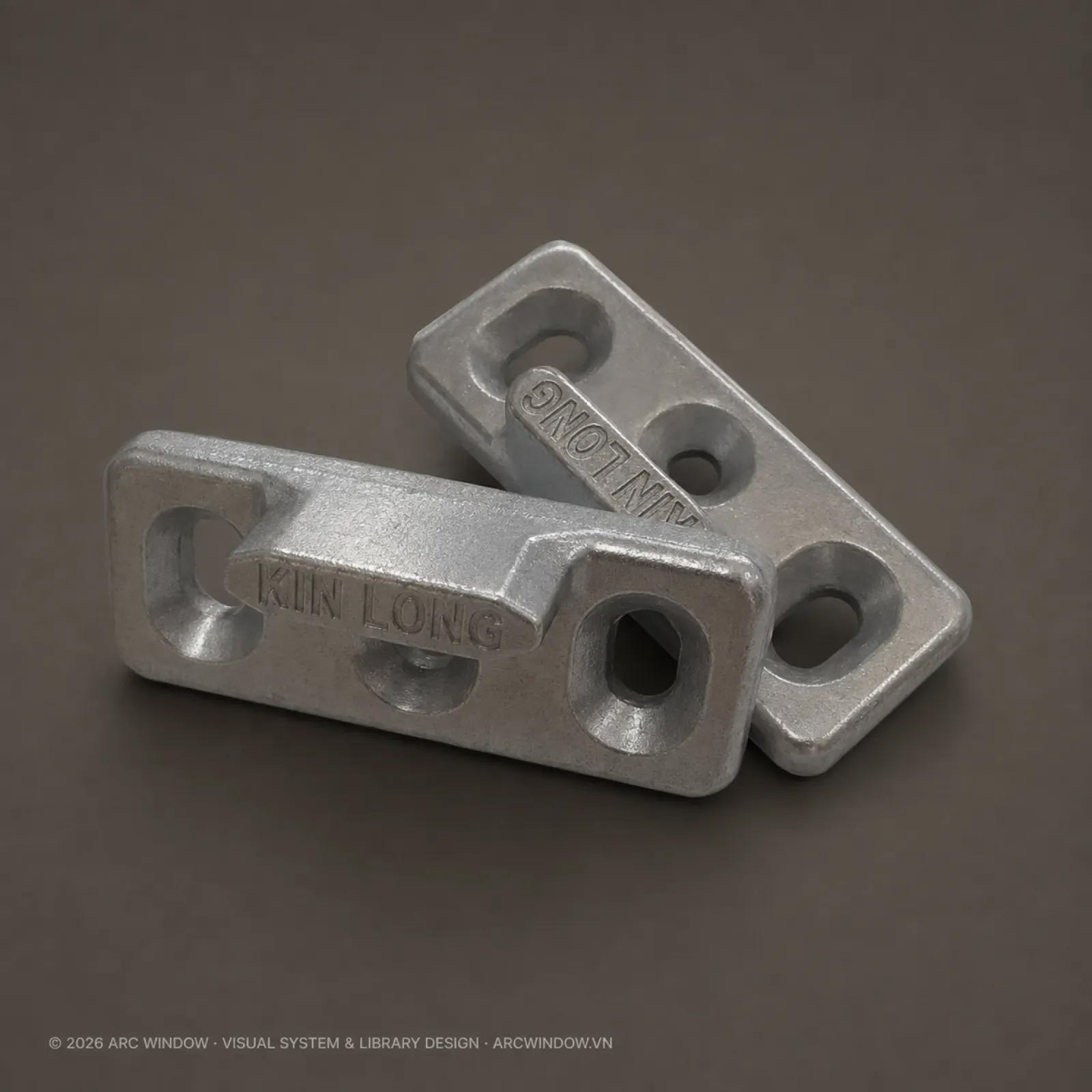

·   3 vấu hãm L KinLong: tăng thêm điểm giữ, hạn chế cánh phụ dịch chuyển khi chỉ sử dụng cánh chính.


Kích thước tham khảo


·   Tổng chiều rộng: 2.800 - 3.800 mm.

·   Tổng chiều cao: 2.200 - 2.900 mm.

·   Chiều rộng mỗi cánh: 700 - 950 mm.

Phạm vi tham khảo: Các kích thước trên không thay thế số đo tại công trình hoặc bản vẽ sản xuất. Kích thước cánh phải được kiểm tra cùng loại kính, tải trọng bản lề và hướng mở.

Các bước kiểm tra trước khi gia công


1.  Khảo sát ô chờ: đo kích thước thực tế, xác định hướng mở vào hoặc mở ra và sơ đồ vận hành 4 cánh.

2.  Đối chiếu profile Xingfa hệ 55: xác định đúng mã khung bao, cánh mở ngoài, cánh mở trong và nẹp kính trước khi gia công.

3.  Tính tải trọng cánh: kiểm tra kích thước, độ dày kính, hướng gió và tần suất sử dụng để cấu hình số lượng bản lề phù hợp.

4.  Lập bản vẽ gia công và căn chỉnh: xác định vị trí phay khóa, chốt và bản lề theo rãnh profile; kiểm tra hành trình phụ kiện sau khi lắp.


Đối chiếu nhôm Xingfa hệ 55 và kính


Khách hàng có thể kiểm tra khung bao C3328, cánh mở ngoài C3303, cánh mở trong C3332 và nẹp kính C3295 trong catalogue nhôm Xingfa hệ 55. Hướng mở phải được chốt trước khi xác định vị trí bản lề, tay nắm, khóa và chốt phụ.

Cấu hình cửa đi mở quay nhôm Xingfa hệ 55 đang được ARC WINDOW trưng bày sử dụng kính cường lực trong 8 mm và phụ kiện KinLong. Nếu thay bằng kính 10 mm, kính màu hoặc kính hộp, cần tính lại khối lượng cánh và kiểm tra cấu hình bản lề. Có thể tham khảo thêm tại thư viện kính kiến trúc ARC WINDOW.


Tư vấn kỹ thuật tại Đà Nẵng


ARC WINDOW hỗ trợ khảo sát, tư vấn cấu hình, bóc tách vật tư và cung cấp file CAD tham khảo miễn phí cho công trình tại Đà Nẵng. Phương án cuối cùng được xác định theo kích thước ô chờ, hướng mở, loại kính và điều kiện sử dụng thực tế.
