Mặt cắt nhôm Xingfa hệ 55 C3303 – Cánh cửa đi mở quay ngoài

Mặt cắt nhôm Xingfa hệ 55 C3303 là profile cánh dùng cho cửa đi mở quay ra ngoài. Đây là thanh tạo khung cánh chuyển động, được tổ hợp với kính, nẹp kính, gioăng và phụ kiện theo kích thước thực tế của bộ cửa.

Mẫu đang được ARC WINDOW trưng bày có kích thước 54.8 × 87 mm, độ dày 2.0 mm, chiều dài thanh 5.8 m, trọng lượng 1.441 kg/m và bề mặt sơn tĩnh điện. Các thông số này phục vụ việc tra cứu, đối chiếu mặt cắt và chuẩn bị phương án gia công.

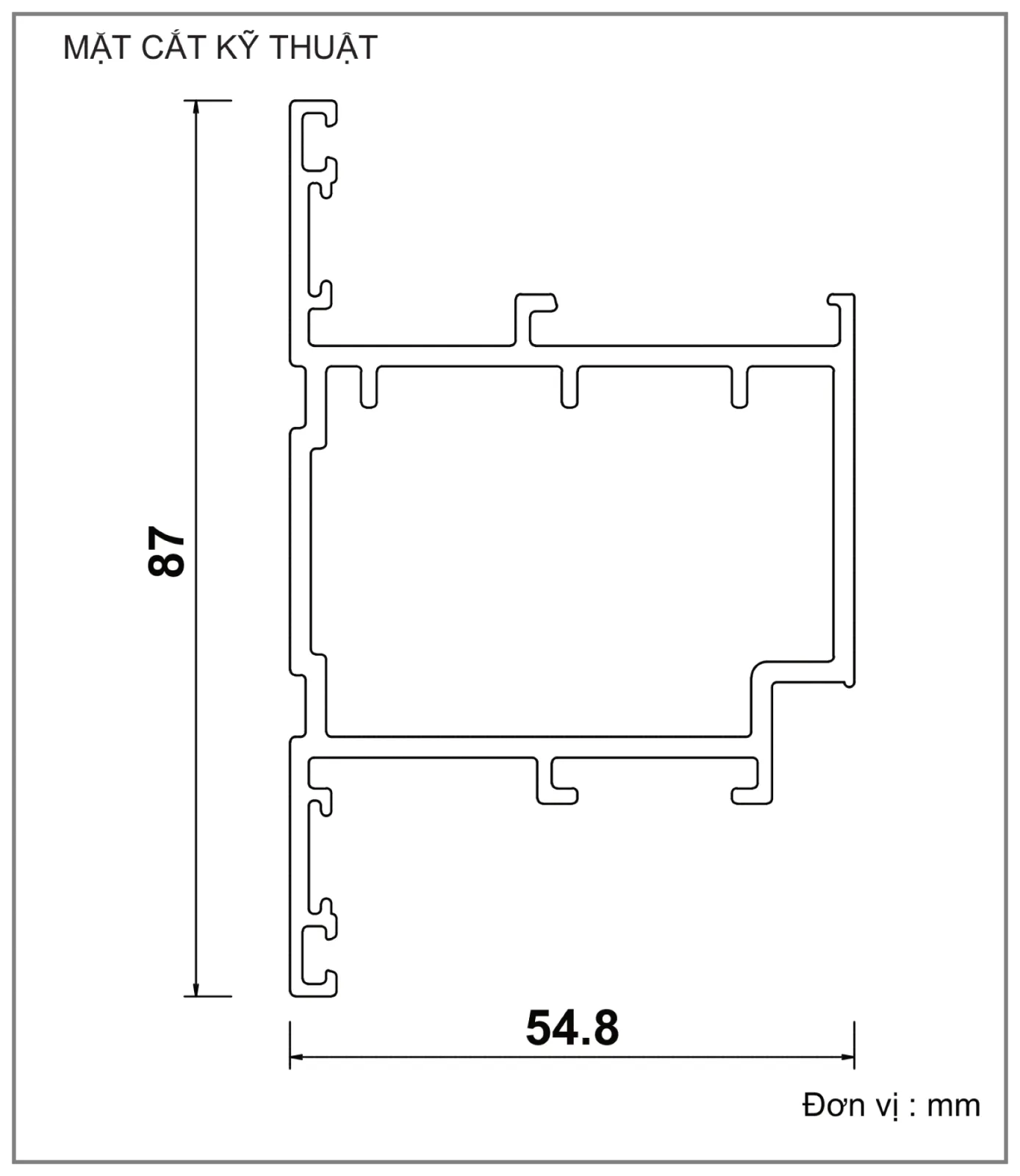

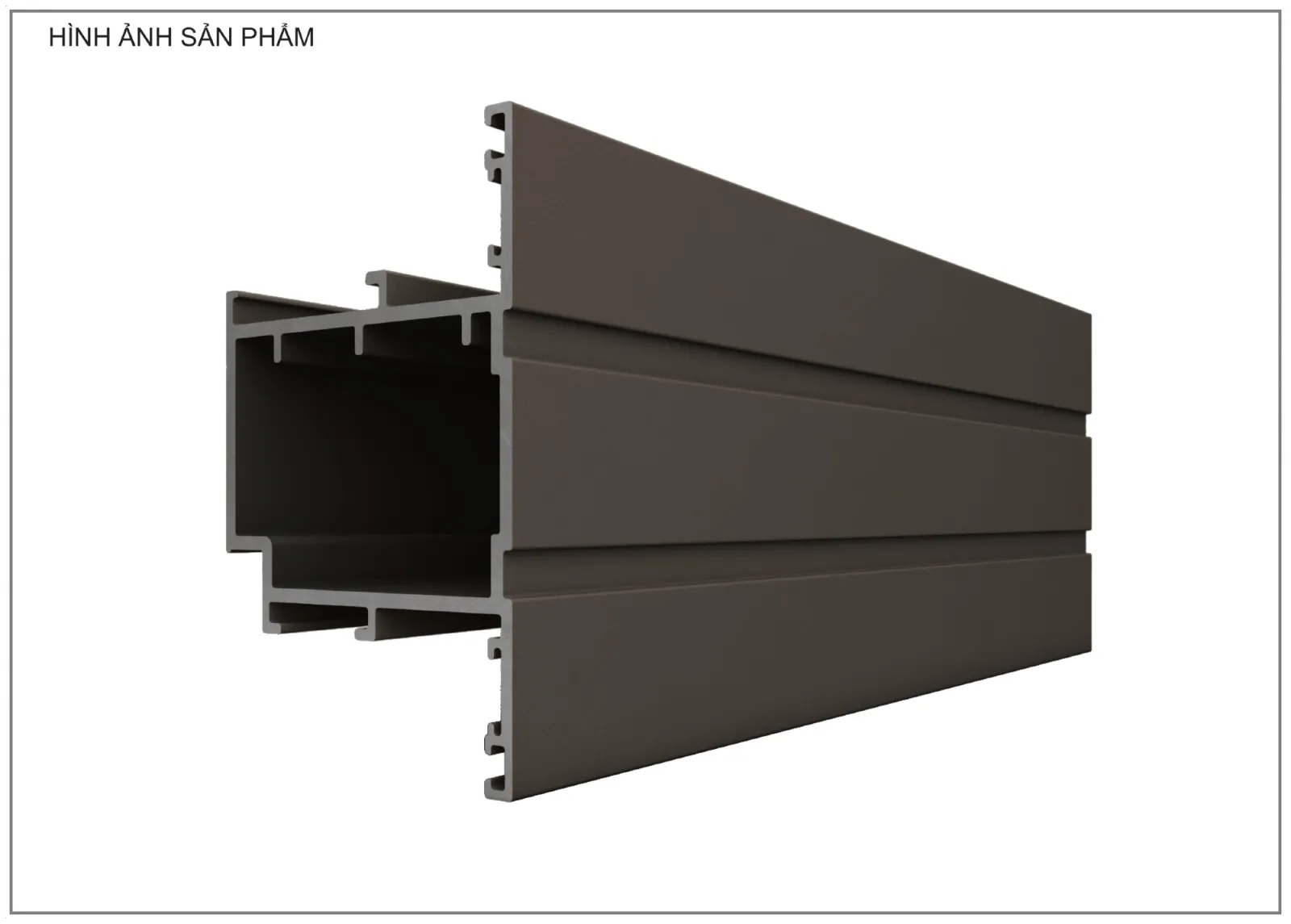

Thông số mặt cắt đang được ARC WINDOW trưng bày


·  Profile: C3303

·  Hệ nhôm: Nhôm Xingfa hệ 55

·  Kích thước: 54.8 × 87 mm

·  Độ dày: 2.0 mm

·  Chiều dài thanh: 5.8 m

·  Trọng lượng: 1.441 kg/m

·  Hoàn thiện bề mặt: Sơn tĩnh điện

·  Ứng dụng: Cánh cửa đi mở quay ngoài


Vai trò của Profile C3303 trong bộ cửa


C3303 được phân biệt với profile C3332 dùng cho phương án mở vào trong. Khi triển khai cửa mở ngoài, kỹ thuật viên cần đặt C3303 trong đúng quan hệ với khung bao C3328, thanh cánh ngang dưới C3304 và nẹp kính C3295 để đọc đúng mặt trong, mặt ngoài và chiều vận hành của cánh.

Việc chọn C3303 đồng thời xác lập phương án cánh mở ra ngoài. Từ lựa chọn này, bản vẽ cần kiểm tra khoảng trống phía trước cửa, mặt lắp bản lề, vị trí khóa và chiều đặt gioăng. Khi cánh C3303 được đối chiếu đúng với C3328, C3304 và C3295, kích thước kính cùng danh sách thanh của bộ cánh mới có cơ sở để chốt.


Các yếu tố cần đối chiếu khi thiết kế và gia công


·  Hướng mở ra ngoài và khoảng không phía trước cánh cửa.

·  Kích thước, khối lượng cánh và vị trí phân bổ bản lề trên khung.

·  Cấu tạo cạnh đứng, cạnh ngang dưới và vị trí lắp kính trong bộ cánh.

·  Sự đồng bộ giữa khung bao C3328, nẹp kính C3295, gioăng và bộ phụ kiện.

Khách hàng có thể xem trực tiếp mặt cắt Profile C3303, đối chiếu với Profile C3328, Profile C3304 và Profile C3295 trong catalogue mặt cắt nhôm Xingfa hệ 55. Ứng dụng hoàn thiện có thể tham khảo tại cửa đi mở quay nhôm Xingfa hệ 55.

Sau khi xác định đúng khung, cánh và chiều mở, người đọc nên đối chiếu các mẫu kính dùng cho cửa nhôm và giải pháp phụ kiện theo hệ cửa. Độ dày kính, khối lượng cánh, số lượng cánh và vị trí lắp đặt là cơ sở để chọn nẹp, gioăng, bản lề, khóa cùng tay nắm phù hợp cho bộ cửa hoàn chỉnh.

ARC WINDOW cung cấp hình ảnh, bản vẽ mặt cắt và thông số kỹ thuật để khách hàng, xưởng nhôm kính và đơn vị thiết kế đối chiếu. Kích thước cắt, số lượng thanh, cách ghép nối, loại kính và bộ phụ kiện cần được xác định theo bản vẽ cùng điều kiện thực tế của từng công trình.
