Mặt cắt nhôm Xingfa hệ 55 C3332 – Cánh cửa đi mở quay trong

Mặt cắt nhôm Xingfa hệ 55 C3332 là profile cánh dành cho cửa đi mở quay vào trong. Thanh cánh được dùng để hình thành phần chuyển động của bộ cửa và cần được bố trí theo đúng mặt tiếp giáp với khung bao, kính, gioăng cùng phụ kiện.

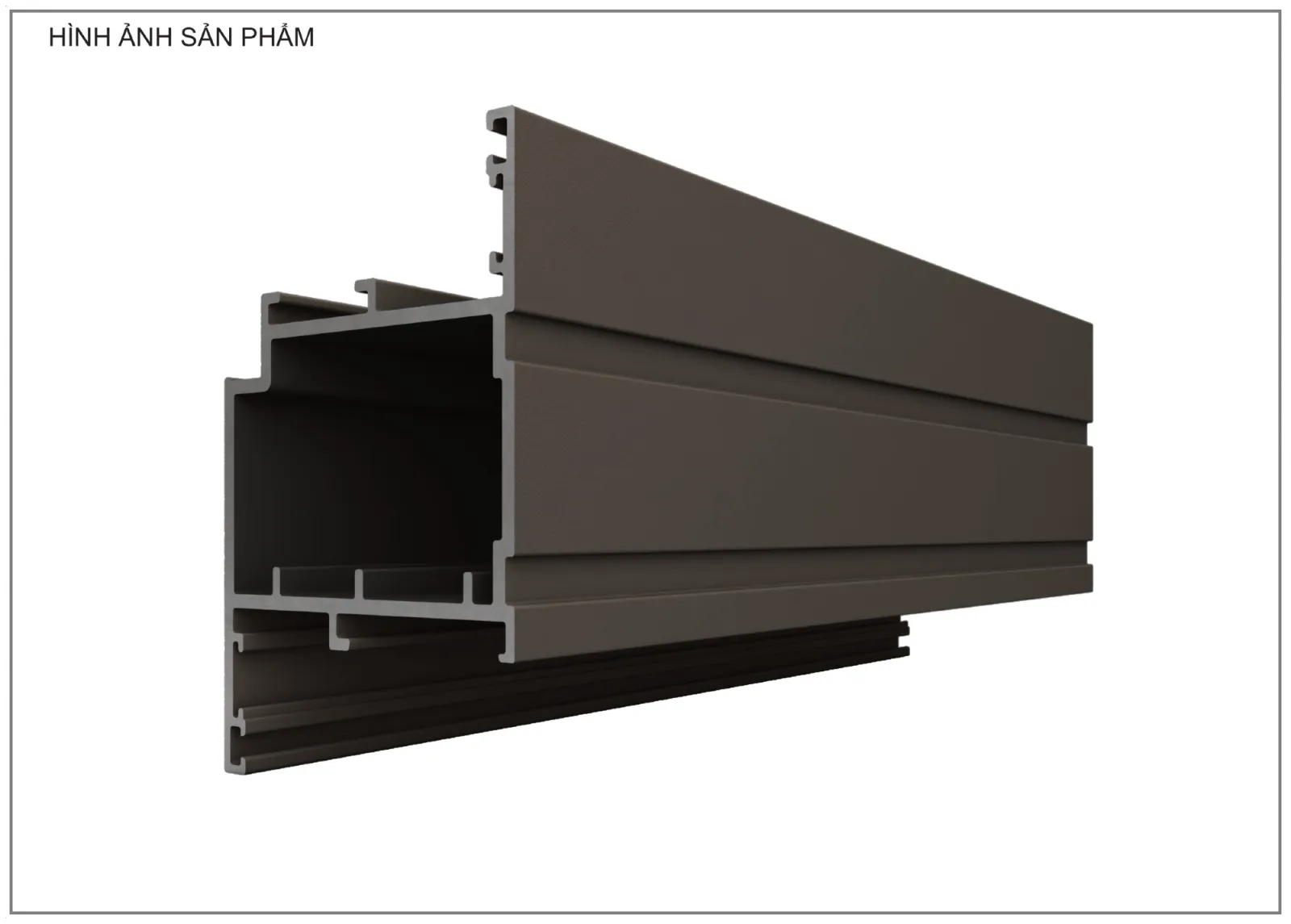

Mẫu đang được ARC WINDOW trưng bày có kích thước 54.8 × 87 mm, độ dày 2.0 mm, chiều dài thanh 5.8 m, trọng lượng 1.442 kg/m và bề mặt sơn tĩnh điện. Các thông số này phục vụ việc tra cứu, đối chiếu mặt cắt và chuẩn bị phương án gia công.

Thông số mặt cắt đang được ARC WINDOW trưng bày


·  Profile: C3332

·  Hệ nhôm: Nhôm Xingfa hệ 55

·  Kích thước: 54.8 × 87 mm

·  Độ dày: 2.0 mm

·  Chiều dài thanh: 5.8 m

·  Trọng lượng: 1.442 kg/m

·  Hoàn thiện bề mặt: Sơn tĩnh điện

·  Ứng dụng: Cánh cửa đi mở quay trong


Vai trò của Profile C3332 trong bộ cửa

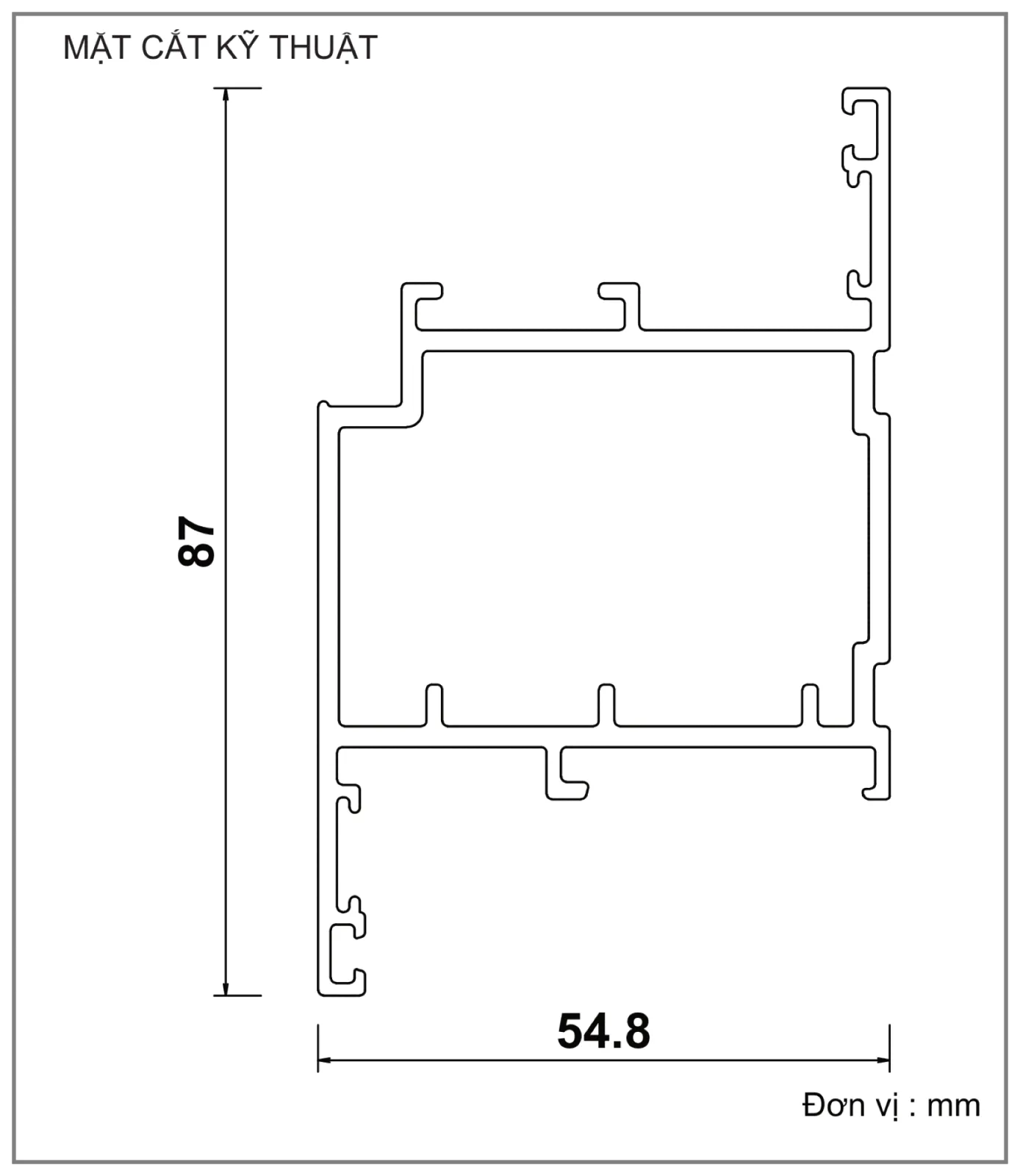

Điểm cần lưu ý khi tra cứu C3332 là chiều mở vào trong, khác với C3303 dùng cho cánh mở ngoài. Bản vẽ mặt cắt giúp người dùng xác định mặt lắp kính, phần tiếp giáp khung và hướng đặt phụ kiện trước khi bóc tách vật tư hoặc lập danh sách thanh.

Việc sử dụng C3332 đồng nghĩa cánh cửa vận hành theo hướng mở vào trong. Vì vậy vùng quét cánh, mặt lắp bản lề và vị trí tay nắm phải được kiểm tra trong không gian sử dụng trước khi gia công. Đối chiếu đúng C3332 với khung C3328, thanh ngang dưới C3304 và nẹp C3295 giúp xác định thống nhất kích thước cánh, kính và phụ kiện.


Các yếu tố cần đối chiếu khi thiết kế và gia công


·  Khoảng trống bên trong phòng để cánh mở không vướng nội thất và lối đi.

·  Kích thước cánh, số lượng cánh và cách chia ô của bộ cửa.

·  Vị trí liên kết với khung bao C3328, cánh ngang dưới C3304 và nẹp kính C3295.

·  Chiều mở thực tế, hệ gioăng và bộ phụ kiện cần được xác nhận trước khi gia công.

Khách hàng có thể xem trực tiếp mặt cắt Profile C3332, đối chiếu với Profile C3328, Profile C3304 và Profile C3295 trong catalogue mặt cắt nhôm Xingfa hệ 55. Ứng dụng hoàn thiện có thể tham khảo tại cửa đi mở quay nhôm Xingfa hệ 55.

Sau khi xác định đúng khung, cánh và chiều mở, người đọc nên đối chiếu các mẫu kính dùng cho cửa nhôm và giải pháp phụ kiện theo hệ cửa. Độ dày kính, khối lượng cánh, số lượng cánh và vị trí lắp đặt là cơ sở để chọn nẹp, gioăng, bản lề, khóa cùng tay nắm phù hợp cho bộ cửa hoàn chỉnh.

ARC WINDOW cung cấp hình ảnh, bản vẽ mặt cắt và thông số kỹ thuật để khách hàng, xưởng nhôm kính và đơn vị thiết kế đối chiếu. Kích thước cắt, số lượng thanh, cách ghép nối, loại kính và bộ phụ kiện cần được xác định theo bản vẽ cùng điều kiện thực tế của từng công trình.
