Mặt cắt nhôm Xingfa hệ 55 C3295 – Nẹp kính hệ 55

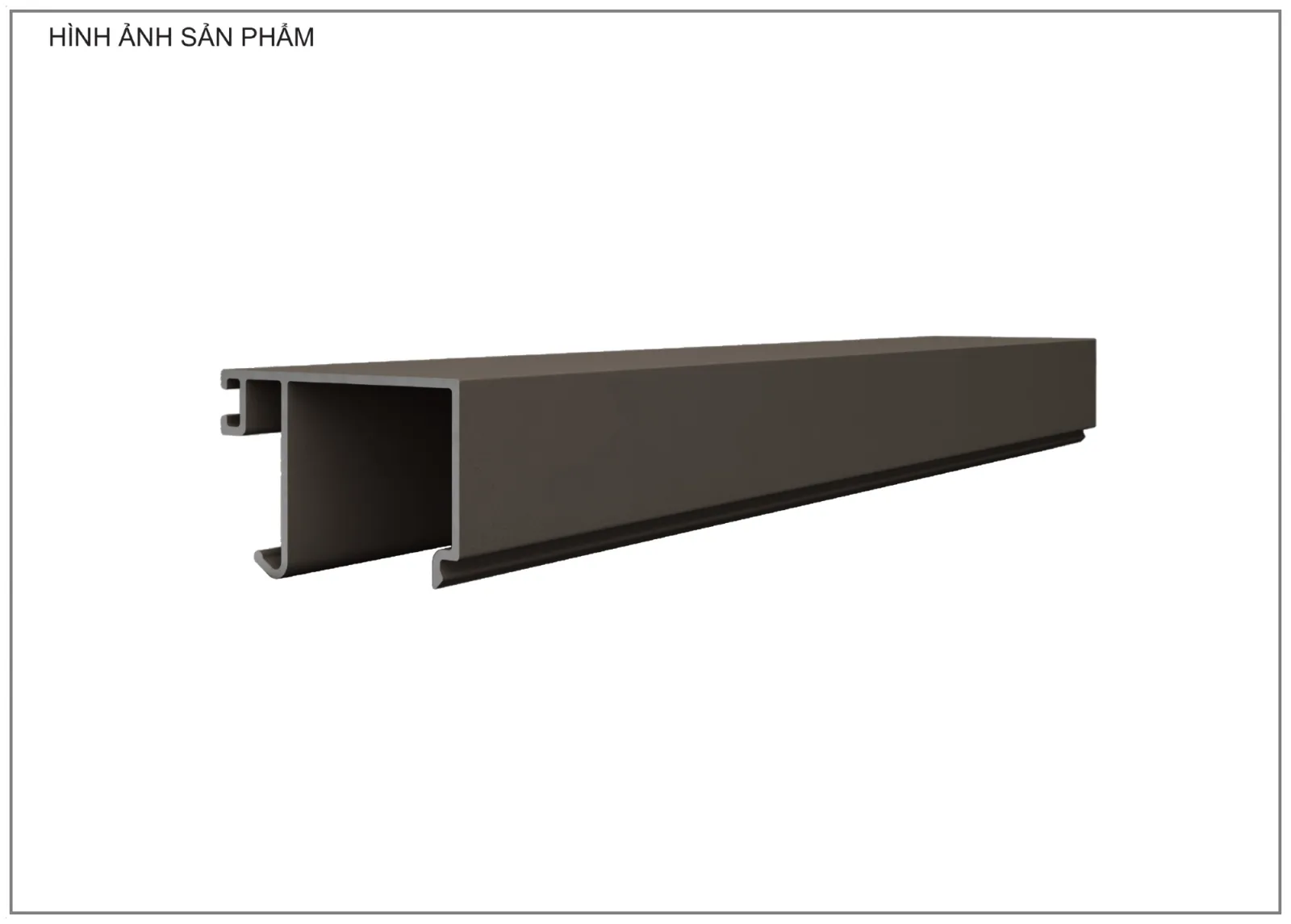

Profile C3295 là nẹp kính trong nhóm mặt cắt nhôm Xingfa hệ 55. Thanh nẹp được sử dụng tại vùng lắp kính để hoàn thiện mép kính trong các cấu hình cửa đi, cửa sổ hoặc vách kính cố định có cấu tạo tương thích.

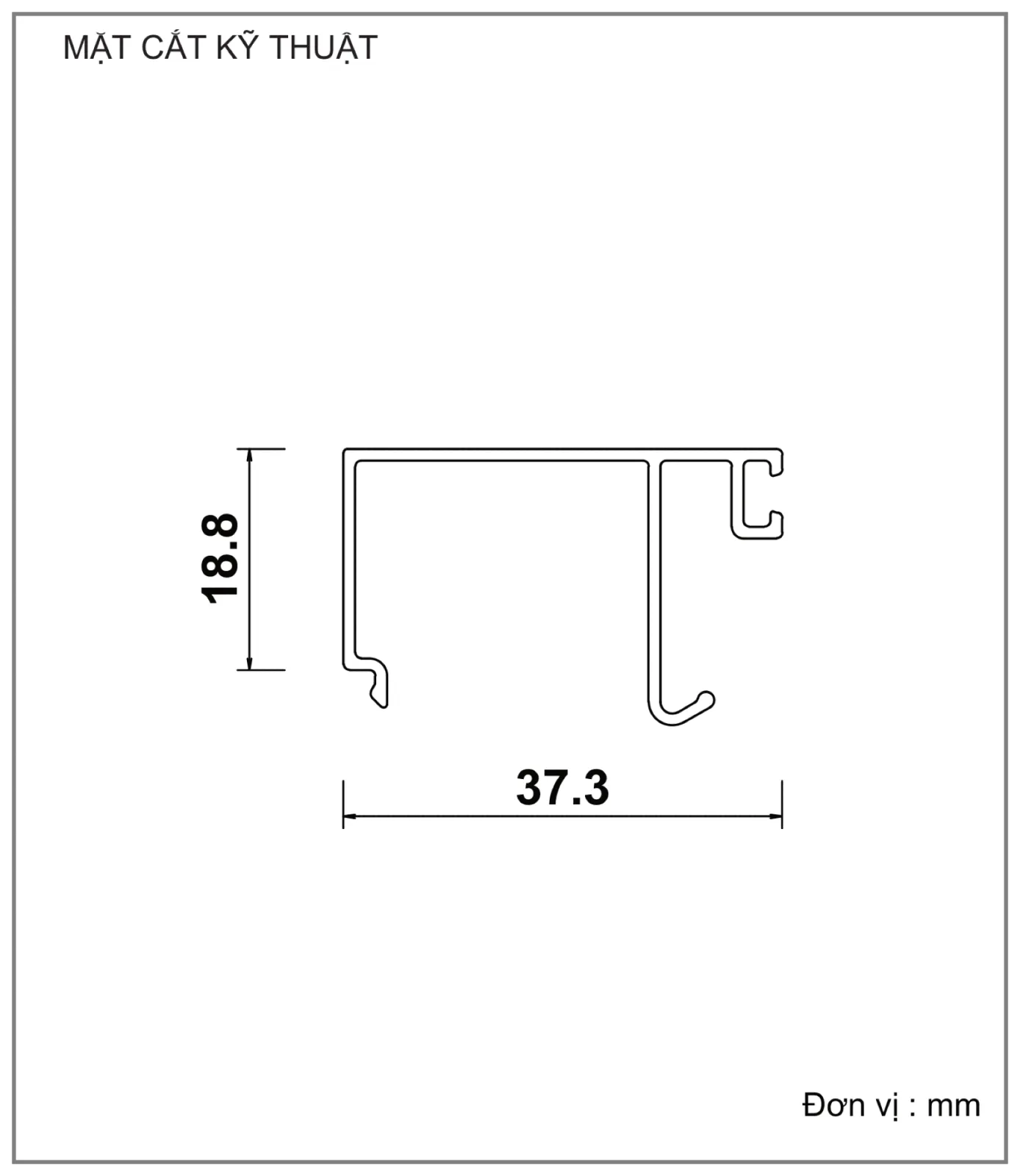

Mẫu đang được ARC WINDOW trưng bày có kích thước 37.3 × 18.8 mm, độ dày 1.0 mm, chiều dài thanh 5.8 m, trọng lượng 0.271 kg/m và bề mặt sơn tĩnh điện. Các thông số này phục vụ việc tra cứu, đối chiếu mặt cắt và chuẩn bị phương án gia công.

Thông số mặt cắt đang được ARC WINDOW trưng bày


·  Profile: C3295

·  Hệ nhôm: Nhôm Xingfa hệ 55

·  Kích thước: 37.3 × 18.8 mm

·  Độ dày: 1.0 mm

·  Chiều dài thanh: 5.8 m

·  Trọng lượng: 0.271 kg/m

·  Hoàn thiện bề mặt: Sơn tĩnh điện

·  Ứng dụng: Nẹp kính


Vai trò của Profile C3295 trong bộ cửa


C3295 không quyết định kiểu mở của cửa nhưng là chi tiết cần đối chiếu với profile khung hoặc cánh đang dùng. Kích thước kính, độ dày kính và loại gioăng phải được xác định đồng bộ với rãnh kính của tổ hợp; không nên chỉ chọn nẹp dựa trên mã hệ nhôm.

Độ dày kính, loại gioăng và rãnh nhận kính của profile khung hoặc cánh là dữ liệu phải được xác định trước khi chọn C3295. Nẹp đúng cấu tạo giúp mép kính được giữ ổn định, thuận tiện lắp đặt và tháo bảo trì. Nếu chỉ chọn theo hình dáng hoặc tên hệ nhôm mà không kiểm tra rãnh kính, mép kính và gioăng có thể không đạt đúng cấu tạo lắp ráp.


Các yếu tố cần đối chiếu khi thiết kế và gia công


·  Profile nhận kính là cánh C3303, C3332, C3202 hay khung vách C3209.

·  Độ dày và kích thước kính theo bản vẽ của từng bộ cửa hoặc vách.

·  Loại gioăng, chiều lắp nẹp và trình tự lắp kính.

·  Màu hoàn thiện của nẹp cần đồng bộ với khung và cánh.

Khách hàng có thể xem trực tiếp mặt cắt Profile C3295, đối chiếu với Profile C3209, Profile C3202 và Profile C3303 trong catalogue mặt cắt nhôm Xingfa hệ 55. Ứng dụng hoàn thiện có thể tham khảo tại cửa đi mở quay nhôm Xingfa hệ 55, cửa sổ mở quay – mở hất nhôm Xingfa hệ 55 hoặc vách kính cố định khung nhôm Xingfa hệ 55; các lựa chọn kính được giới thiệu trong danh mục kính kiến trúc ARC WINDOW.

Sau khi chốt lưới khung và kích thước từng ô, người đọc có thể lựa chọn tại danh mục kính kiến trúc ARC WINDOW và kiểm tra các chi tiết phụ kiện, gioăng và liên kết. Trình tự này giúp khung, đố, nẹp, kính và vật tư lắp đặt được xác định từ cùng một bản vẽ mặt đứng.

ARC WINDOW cung cấp hình ảnh, bản vẽ mặt cắt và thông số kỹ thuật để khách hàng, xưởng nhôm kính và đơn vị thiết kế đối chiếu. Kích thước cắt, số lượng thanh, cách ghép nối, loại kính và bộ phụ kiện cần được xác định theo bản vẽ cùng điều kiện thực tế của từng công trình.
