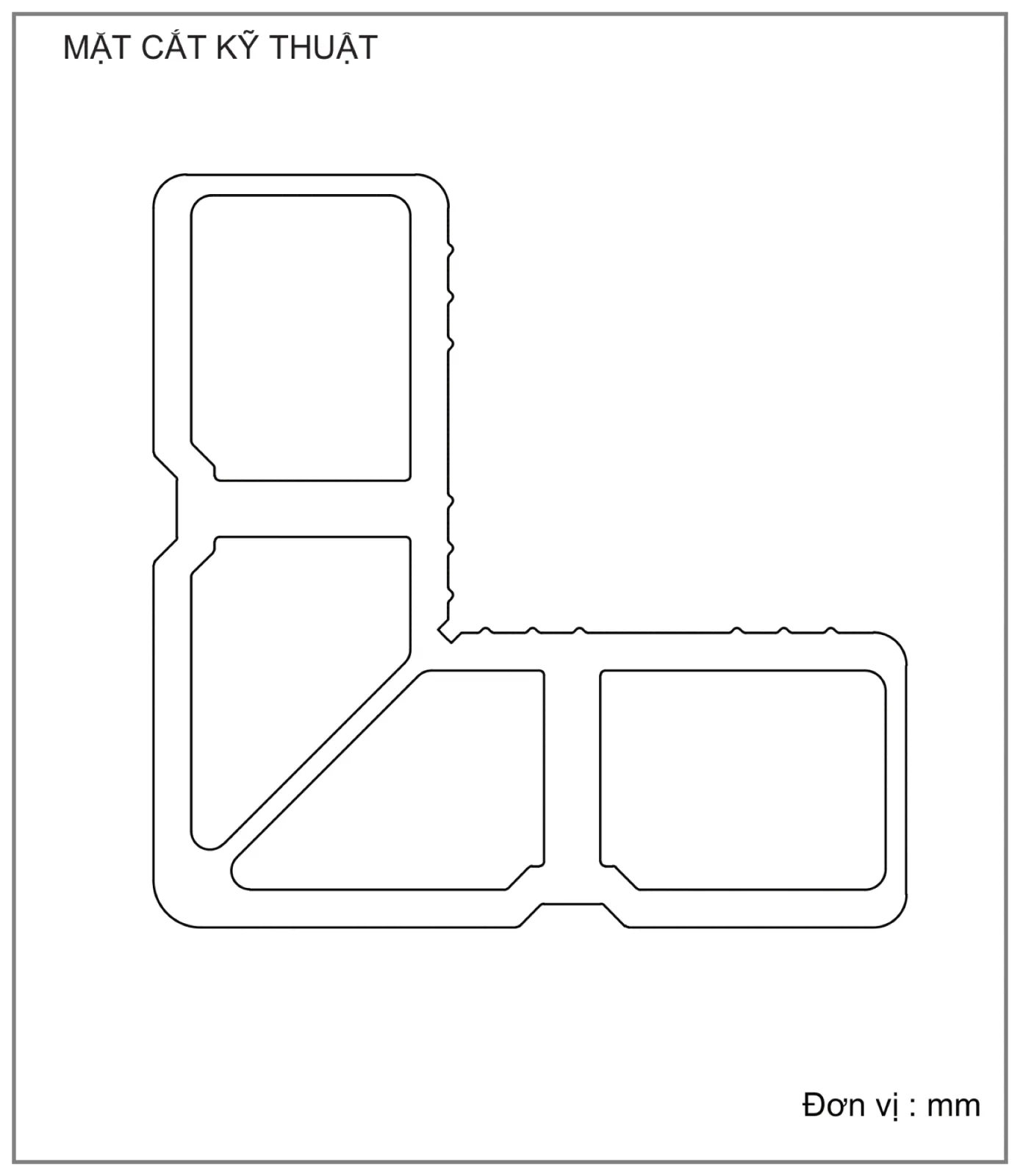

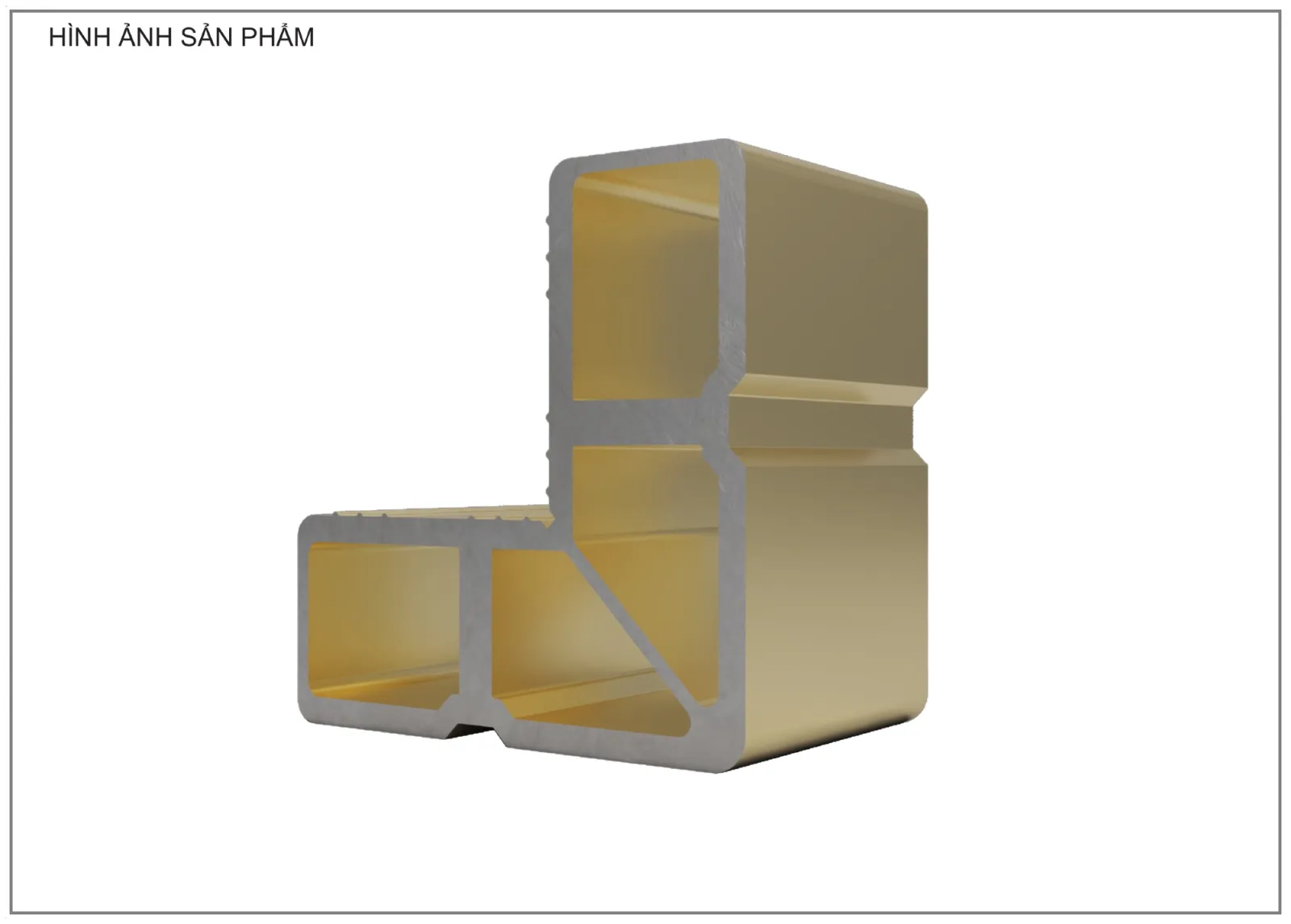

Mặt cắt nhôm Xingfa hệ 55 C0347 – Ke góc cửa đi

Profile C0347 là ke cửa đi trong nhóm phụ trợ của mặt cắt nhôm Xingfa hệ 55. Chi tiết được dùng tại mối ghép góc của khung hoặc cánh cửa đi theo phương án gia công, giúp người dùng xác định đúng mã ke khi lập danh sách vật tư.

Mẫu đang được ARC WINDOW trưng bày có kích thước 41 × 31 mm, độ dày 3.2 mm, chiều dài thanh Catalogue chưa công bố, trọng lượng 4.957 kg/m và bề mặt phủ màng oxit. Các thông số này phục vụ việc tra cứu, đối chiếu mặt cắt và chuẩn bị phương án gia công.

Thông số mặt cắt đang được ARC WINDOW trưng bày


·  Profile: C0347

·  Hệ nhôm: Nhôm Xingfa hệ 55

·  Kích thước: 41 × 31 mm

·  Độ dày: 3.2 mm

·  Chiều dài thanh: Catalogue chưa công bố

·  Trọng lượng: 4.957 kg/m

·  Hoàn thiện bề mặt: Phủ màng oxit

·  Ứng dụng: Ke cửa đi


Vai trò của Profile C0347 trong bộ cửa


Ke góc cần được lựa chọn theo khoang profile nhận ke, góc ghép và phương pháp liên kết của xưởng. Với C0347, catalogue hiện có thông tin kích thước, độ dày, trọng lượng và bề mặt phủ màng oxit nhưng chưa công bố chiều dài thanh; trường dữ liệu này cần được xác nhận trước khi đặt vật tư.

Khoang profile cửa đi, kiểu ghép góc và phương pháp ép hoặc bắt liên kết quyết định khả năng sử dụng C0347. Xác nhận đúng mã ke cùng C3328, C3303 hoặc C3332 giúp góc khung được gia công theo một cấu tạo thống nhất. Vì catalogue chưa công bố chiều dài thanh, trường dữ liệu này cần giữ nguyên trạng thái chưa công bố cho đến khi có xác nhận từ nhà cung cấp.


Các yếu tố cần đối chiếu khi thiết kế và gia công


·  Khoang lắp ke của khung bao C3328 hoặc profile cánh cửa đi tương ứng.

·  Phương pháp cắt góc, ép góc hoặc liên kết được áp dụng tại xưởng.

·  Số lượng góc và số bộ cửa trong bảng bóc tách vật tư.

·  Chiều dài cung ứng chưa được catalogue công bố và cần hỏi lại nhà cung cấp.

Khách hàng có thể xem trực tiếp mặt cắt Profile C0347, đối chiếu với Profile C3328, Profile C3303 và Profile C3332 trong catalogue mặt cắt nhôm Xingfa hệ 55. Ứng dụng hoàn thiện có thể tham khảo tại cửa đi mở quay nhôm Xingfa hệ 55.

Sau khi xác định đúng khung, cánh và chiều mở, người đọc nên đối chiếu các mẫu kính dùng cho cửa nhôm và giải pháp phụ kiện theo hệ cửa. Độ dày kính, khối lượng cánh, số lượng cánh và vị trí lắp đặt là cơ sở để chọn nẹp, gioăng, bản lề, khóa cùng tay nắm phù hợp cho bộ cửa hoàn chỉnh.

ARC WINDOW cung cấp hình ảnh, bản vẽ mặt cắt và thông số kỹ thuật để khách hàng, xưởng nhôm kính và đơn vị thiết kế đối chiếu. Kích thước cắt, số lượng thanh, cách ghép nối, loại kính và bộ phụ kiện cần được xác định theo bản vẽ cùng điều kiện thực tế của từng công trình.
