Mặt cắt nhôm Xingfa hệ 55 C3304 – Thanh cánh cửa đi ngang dưới

Profile C3304 là mặt cắt nhôm Xingfa hệ 55 dùng cho phần cánh ngang dưới của cửa đi mở quay. Thanh có vị trí ở cạnh đáy khung cánh, tham gia hoàn thiện tổ hợp cánh cùng các thanh đứng và là khu vực cần đối chiếu kỹ khi bố trí kính, gioăng và chi tiết đáy cửa.

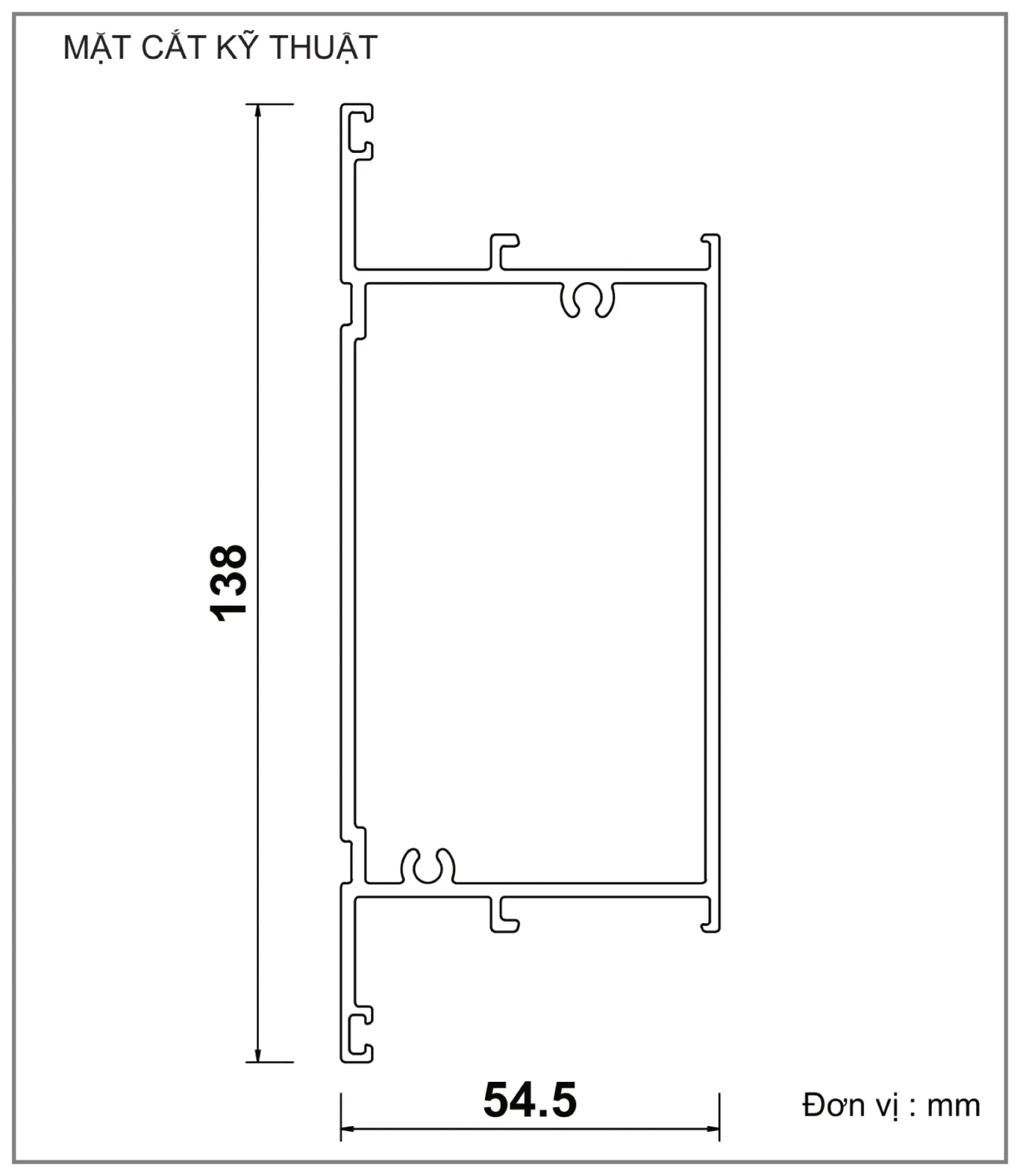

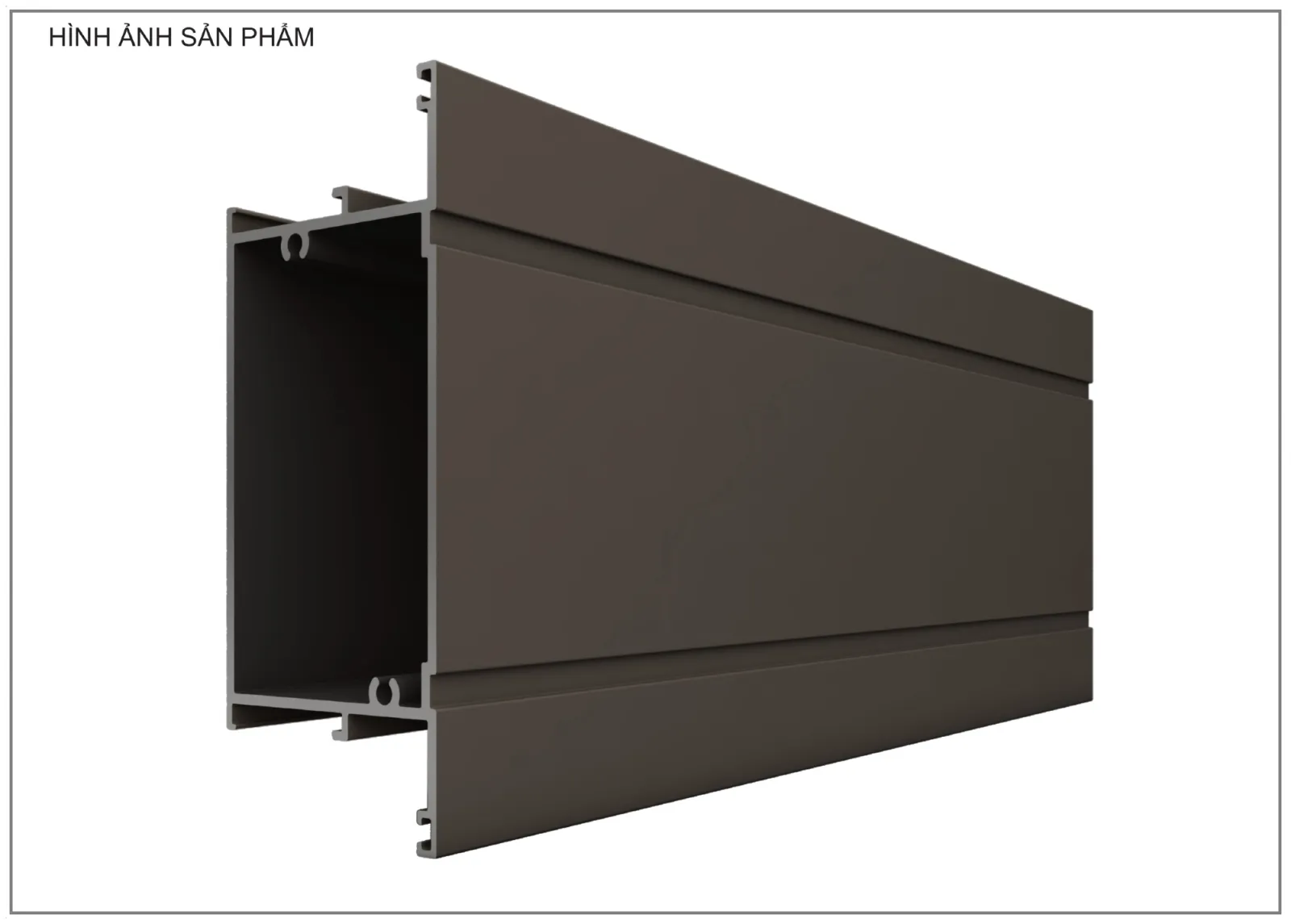

Mẫu đang được ARC WINDOW trưng bày có kích thước 54.5 × 138 mm, độ dày 2.0 mm, chiều dài thanh 5.8 m, trọng lượng 2.032 kg/m và bề mặt sơn tĩnh điện. Các thông số này phục vụ việc tra cứu, đối chiếu mặt cắt và chuẩn bị phương án gia công.

Thông số mặt cắt đang được ARC WINDOW trưng bày


·  Profile: C3304

·  Hệ nhôm: Nhôm Xingfa hệ 55

·  Kích thước: 54.5 × 138 mm

·  Độ dày: 2.0 mm

·  Chiều dài thanh: 5.8 m

·  Trọng lượng: 2.032 kg/m

·  Hoàn thiện bề mặt: Sơn tĩnh điện

·  Ứng dụng: Cánh cửa đi ngang dưới


Vai trò của Profile C3304 trong bộ cửa


Vì nằm ở phần thấp của cánh cửa, C3304 phải được đọc trong toàn bộ cấu tạo cánh chứ không sử dụng như một thanh độc lập. Profile có thể đi cùng cánh mở ngoài C3303 hoặc cánh mở trong C3332; phương án cụ thể phụ thuộc chiều mở và bản vẽ cửa được duyệt.

Chiều rộng cánh và cao độ hoàn thiện đáy cửa quyết định chiều dài cắt cùng vị trí ghép của C3304 với hai thanh cánh đứng. Khi thanh ngang dưới được đặt đúng trong tổ hợp C3303 hoặc C3332, phần đáy cánh, lòng lắp kính và chi tiết ốp C22900 mới được kiểm soát đồng bộ; ghép sai chiều có thể làm thay đổi kích thước kính và khe vận hành.


Các yếu tố cần đối chiếu khi thiết kế và gia công


·  Chiều rộng cánh và kích thước cắt thanh ngang dưới.

·  Profile cánh đứng C3303 hoặc C3332 theo hướng mở của cửa.

·  Vị trí kính, nẹp, gioăng và chi tiết ốp đáy C22900 nếu phương án có sử dụng.

·  Cao độ hoàn thiện sàn và khe vận hành phía dưới cánh.

Khách hàng có thể xem trực tiếp mặt cắt Profile C3304, đối chiếu với Profile C3303, Profile C3332 và Profile C22900 trong catalogue mặt cắt nhôm Xingfa hệ 55. Ứng dụng hoàn thiện có thể tham khảo tại cửa đi mở quay nhôm Xingfa hệ 55.

Sau khi xác định đúng khung, cánh và chiều mở, người đọc nên đối chiếu các mẫu kính dùng cho cửa nhôm và giải pháp phụ kiện theo hệ cửa. Độ dày kính, khối lượng cánh, số lượng cánh và vị trí lắp đặt là cơ sở để chọn nẹp, gioăng, bản lề, khóa cùng tay nắm phù hợp cho bộ cửa hoàn chỉnh.

ARC WINDOW cung cấp hình ảnh, bản vẽ mặt cắt và thông số kỹ thuật để khách hàng, xưởng nhôm kính và đơn vị thiết kế đối chiếu. Kích thước cắt, số lượng thanh, cách ghép nối, loại kính và bộ phụ kiện cần được xác định theo bản vẽ cùng điều kiện thực tế của từng công trình.
