Mặt cắt nhôm Xingfa hệ 55 C22900 – Ốp đáy cửa đi

Mặt cắt nhôm Xingfa hệ 55 C22900 được dùng làm thanh ốp đáy cho cửa đi. Đây là chi tiết hoàn thiện ở khu vực cạnh dưới bộ cửa, cần được bố trí theo đúng cấu tạo cánh ngang dưới và cao độ sàn của công trình.

Mẫu đang được ARC WINDOW trưng bày có kích thước 40.1 × 29.9 mm, độ dày 1.5 mm, chiều dài thanh 5.8 m, trọng lượng 0.476 kg/m và bề mặt sơn tĩnh điện. Các thông số này phục vụ việc tra cứu, đối chiếu mặt cắt và chuẩn bị phương án gia công.

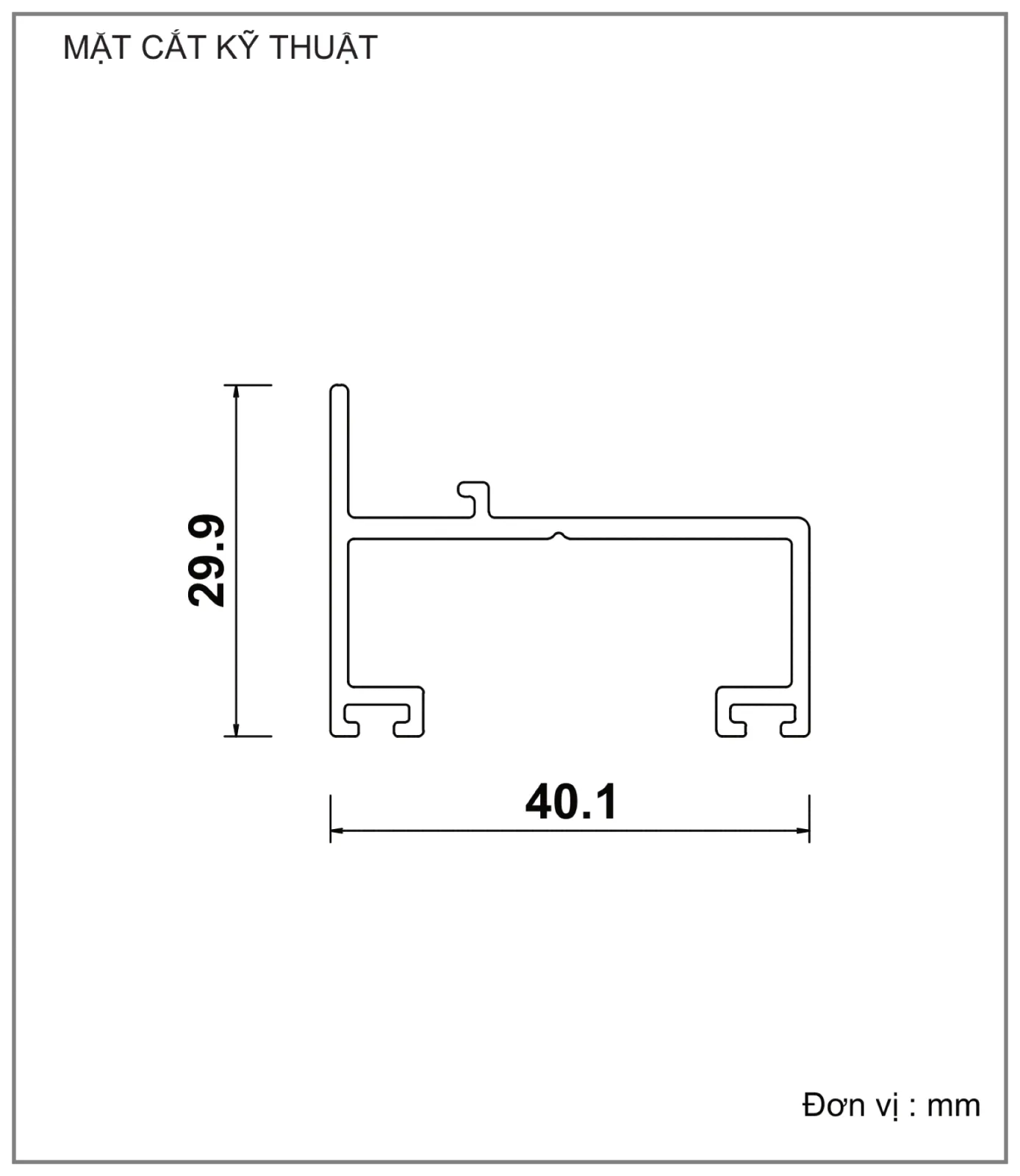

Thông số mặt cắt đang được ARC WINDOW trưng bày


·  Profile: C22900

·  Hệ nhôm: Nhôm Xingfa hệ 55

·  Kích thước: 40.1 × 29.9 mm

·  Độ dày: 1.5 mm

·  Chiều dài thanh: 5.8 m

·  Trọng lượng: 0.476 kg/m

·  Hoàn thiện bề mặt: Sơn tĩnh điện

·  Ứng dụng: Ốp đáy cửa đi


Vai trò của Profile C22900 trong bộ cửa


C22900 được tra cứu cùng profile cánh ngang dưới C3304 và khung bao C3328 để xác định vị trí lắp trong mặt cắt hoàn chỉnh. Vai trò của thanh ốp là xử lý phần hoàn thiện theo cấu tạo đã thiết kế; khả năng sử dụng thực tế phụ thuộc kiểu cửa, kích thước và phương án gia công.

C22900 chỉ được đưa vào cấu hình sau khi thanh ngang dưới C3304, chiều mở và cao độ sàn đã được xác định. Đối chiếu đúng vị trí giúp phần đáy cánh hoàn thiện thống nhất mà không ảnh hưởng khe vận hành. Nếu dùng thanh ốp thay cho chi tiết chịu lực hoặc lắp sai mặt, đường tiếp giáp giữa cánh với khung có thể không đúng bản vẽ.


Các yếu tố cần đối chiếu khi thiết kế và gia công


·  Cao độ sàn hoàn thiện, khe đáy cánh và hướng mở của cửa.

·  Quan hệ kích thước với thanh cánh ngang dưới C3304.

·  Chiều dài cắt, vị trí đầu nối và cách hoàn thiện hai đầu thanh.

·  Màu sơn và bề mặt cần đồng bộ với các profile còn lại của bộ cửa.

Khách hàng có thể xem trực tiếp mặt cắt Profile C22900, đối chiếu với Profile C3304, Profile C3328 và Profile C3303 trong catalogue mặt cắt nhôm Xingfa hệ 55. Ứng dụng hoàn thiện có thể tham khảo tại cửa đi mở quay nhôm Xingfa hệ 55.

Sau khi xác định đúng khung, cánh và chiều mở, người đọc nên đối chiếu các mẫu kính dùng cho cửa nhôm và giải pháp phụ kiện theo hệ cửa. Độ dày kính, khối lượng cánh, số lượng cánh và vị trí lắp đặt là cơ sở để chọn nẹp, gioăng, bản lề, khóa cùng tay nắm phù hợp cho bộ cửa hoàn chỉnh.

ARC WINDOW cung cấp hình ảnh, bản vẽ mặt cắt và thông số kỹ thuật để khách hàng, xưởng nhôm kính và đơn vị thiết kế đối chiếu. Kích thước cắt, số lượng thanh, cách ghép nối, loại kính và bộ phụ kiện cần được xác định theo bản vẽ cùng điều kiện thực tế của từng công trình.
