Mặt cắt nhôm Xingfa hệ 63 F523 – Cánh cửa xếp trượt

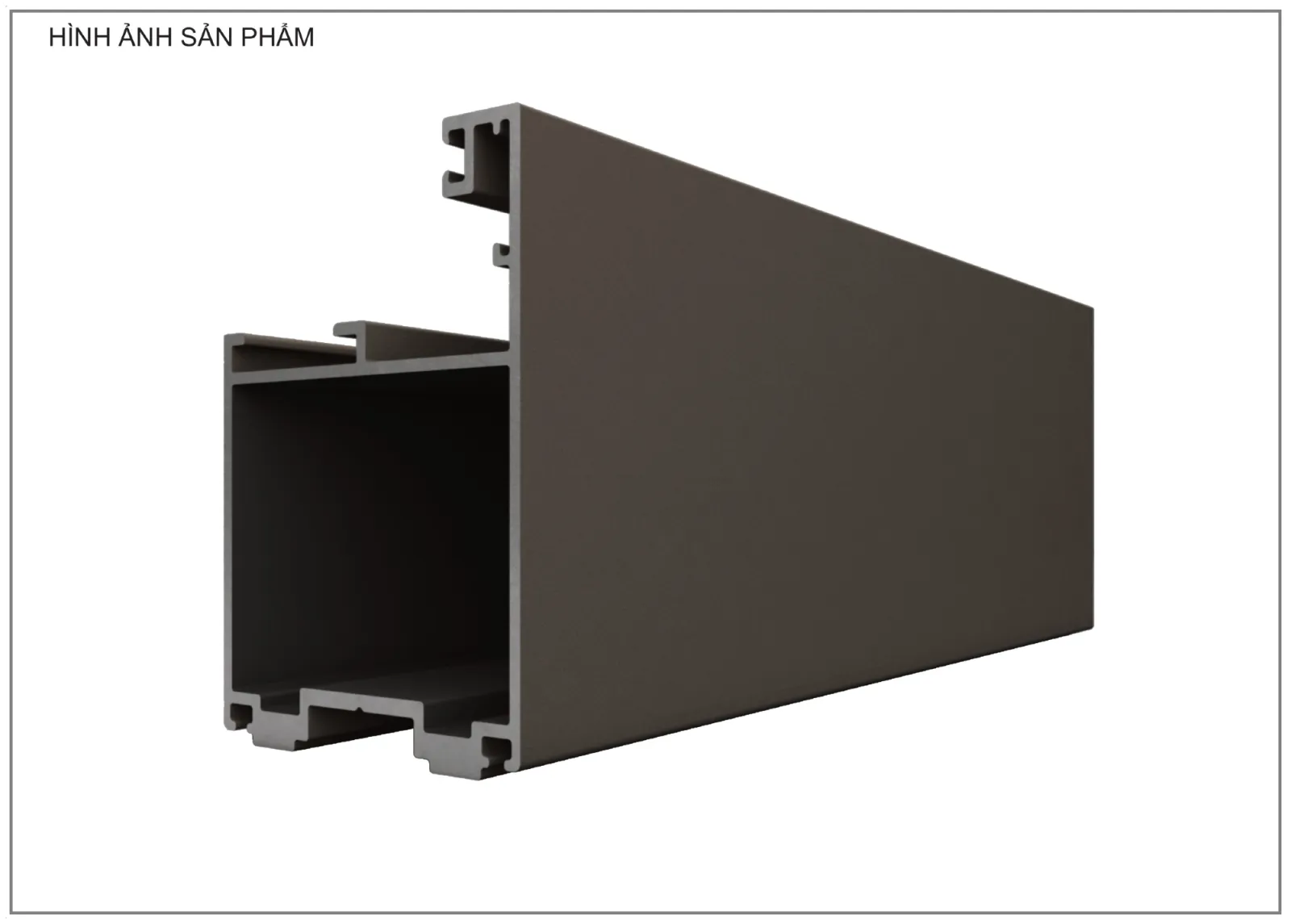

Profile F523 là mặt cắt cánh cửa xếp trượt thuộc hệ nhôm Xingfa 63. Thanh được tổ hợp thành khung cánh, nhận kính qua nẹp F521 và liên kết với các cánh liền kề bằng bộ phụ kiện theo sơ đồ xếp.

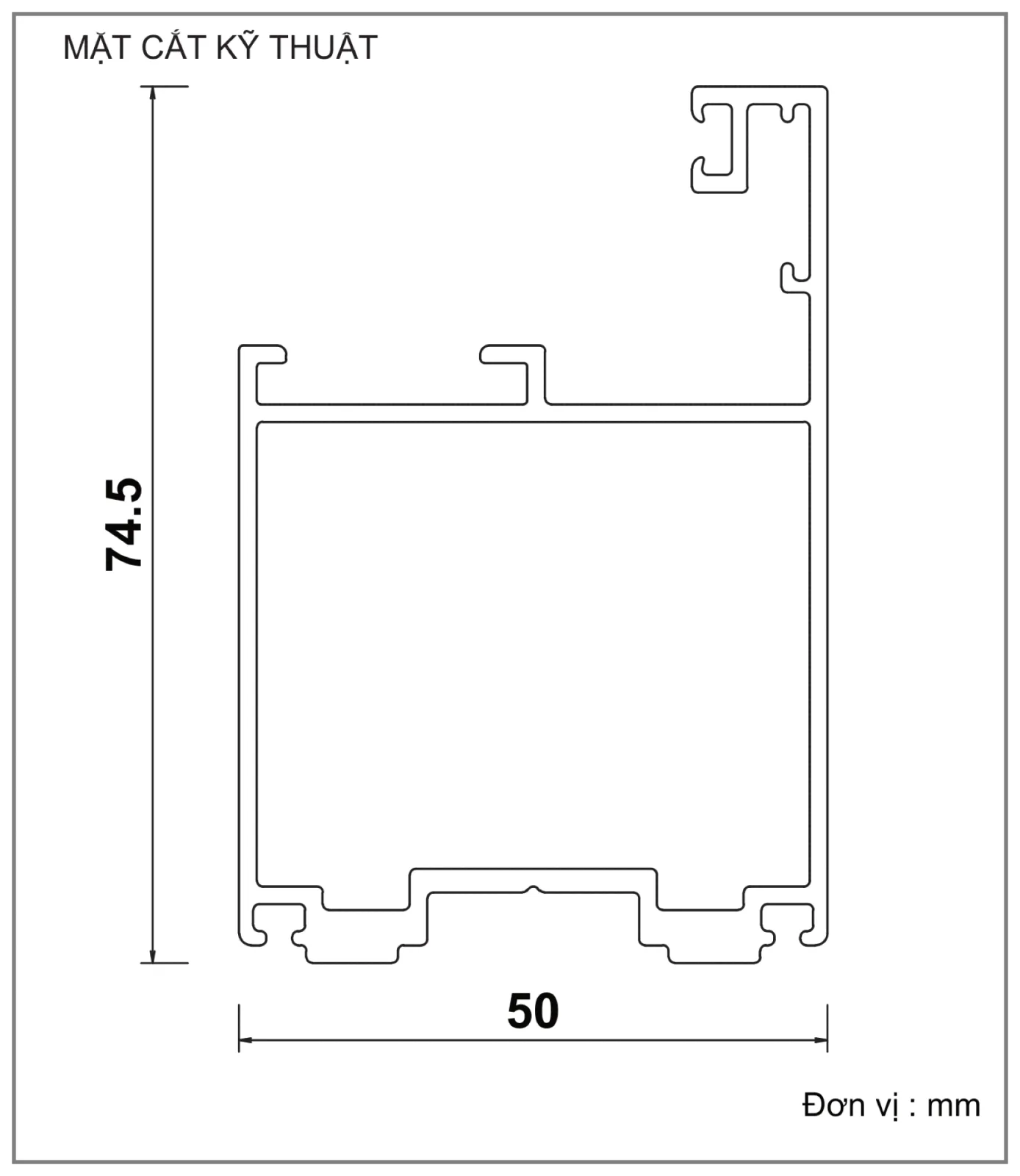

Mẫu đang được ARC WINDOW trưng bày có kích thước 50 × 74.5 mm, độ dày 1.5 mm, chiều dài thanh 5.8 m, trọng lượng 1.254 kg/m và bề mặt sơn tĩnh điện. Các thông số này phục vụ việc tra cứu, đối chiếu mặt cắt và chuẩn bị phương án gia công.

Thông số mặt cắt đang được ARC WINDOW trưng bày


·  Profile: F523

·  Hệ nhôm: Nhôm Xingfa hệ 63

·  Kích thước: 50 × 74.5 mm

·  Độ dày: 1.5 mm

·  Chiều dài thanh: 5.8 m

·  Trọng lượng: 1.254 kg/m

·  Hoàn thiện bề mặt: Sơn tĩnh điện

·  Ứng dụng: Cánh cửa


Vai trò của Profile F523 trong bộ cửa


Trong hệ cửa xếp trượt, nhiều cánh F523 được liên kết thành một dãy và xếp gọn về một hoặc hai phía. Kích thước từng cánh, thứ tự cánh và vị trí cánh đi chính cần được xác định đồng bộ để lựa chọn đúng hướng bản lề, bánh xe và điểm khóa.

Số lượng cánh, kích thước từng cánh và thứ tự xếp quyết định cách tổ hợp nhiều profile F523 trong một bộ cửa. Khi cánh, kính, F521, F520, bản lề và bộ chuyển động được cấu hình cùng nhau, dãy cánh sẽ gập đúng chiều và vận hành ổn định. Nếu đổi thứ tự cánh sau khi gia công, vị trí bản lề và khóa cũng phải thay đổi theo.


Các yếu tố cần đối chiếu khi thiết kế và gia công


·  Số lượng cánh và kích thước phù hợp của từng khung cánh.

·  Hướng xếp, thứ tự cánh và vị trí cánh đi chính.

·  Kích thước kính, nẹp F521, gioăng và màu hoàn thiện.

·  Liên kết với khung F606, ray F607 và bộ phụ kiện theo cấu hình.

Khách hàng có thể xem trực tiếp mặt cắt Profile F523, đối chiếu với Profile F606, Profile F607 và Profile F521 trong catalogue mặt cắt nhôm Xingfa hệ 63. Ứng dụng hoàn thiện có thể tham khảo tại cửa xếp trượt nhôm Xingfa hệ 63; các lựa chọn kính được giới thiệu trong danh mục kính kiến trúc ARC WINDOW.

Sau khi xác định số cánh, hướng xếp và vị trí cánh đi chính, người đọc nên chọn kính phù hợp cho cửa xếp trượt và đối chiếu hệ bản lề, bánh xe, ray, khóa cùng phụ kiện chuyển động. Kích thước từng cánh và khối lượng kính là cơ sở để cấu hình dãy cánh hệ 63 vận hành đồng bộ.

ARC WINDOW cung cấp hình ảnh, bản vẽ mặt cắt và thông số kỹ thuật để khách hàng, xưởng nhôm kính và đơn vị thiết kế đối chiếu. Kích thước cắt, số lượng thanh, cách ghép nối, loại kính và bộ phụ kiện cần được xác định theo bản vẽ cùng điều kiện thực tế của từng công trình.
