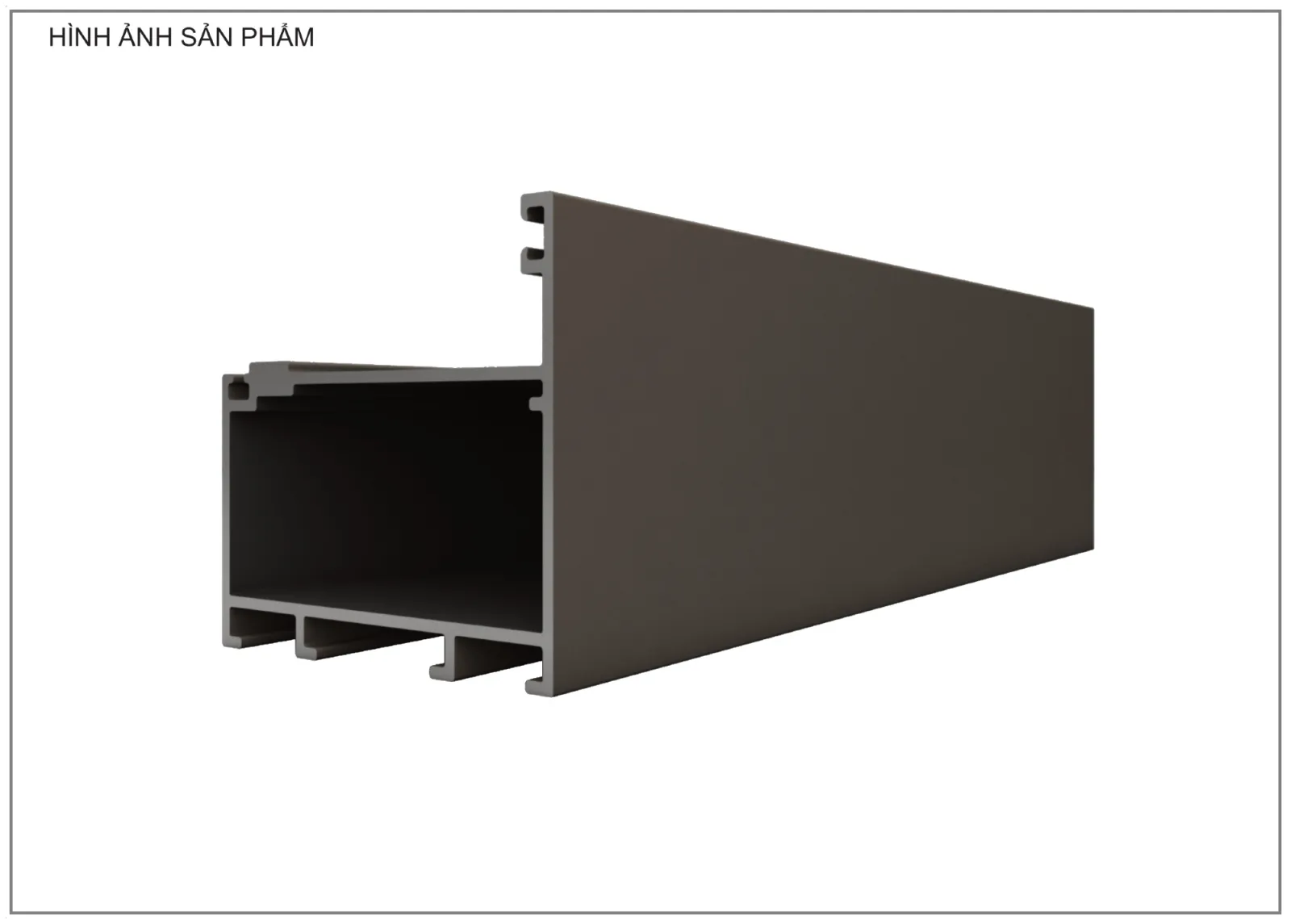

Mặt cắt nhôm Xingfa hệ 63 F606 – Khung đứng cửa xếp trượt
Thông số kỹ thuật
| PROFILE | F606 |
|---|---|
| Kích thước | 58 x 56.5 mm |
| Độ dày | 1.5 mm |
| Chiều dài thanh | 5.8 m |
| Trong lượng | 1.027 kg/m |
| Hoàn thiện bề mặt | Sơn tĩnh điện |
| Ứng dụng | Khung đứng |
Thông số trên trang là cấu hình tham khảo. Kích thước, vật liệu và phương án thi công sẽ được xác định theo nhu cầu sử dụng, vị trí lắp đặt và điều kiện thực tế của từng công trình. ARC WINDOW nhận khảo sát, tư vấn phương án kỹ thuật và báo giá miễn phí tại Đà Nẵng.
Mô tả hệ nhôm
Mặt cắt nhôm Xingfa hệ 63 F606 được sử dụng làm khung đứng cho cửa xếp trượt. Hai thanh khung đứng tạo biên bên của ô cửa và liên kết với khung ngang trên, ray dưới theo kích thước thực tế của hệ cửa.

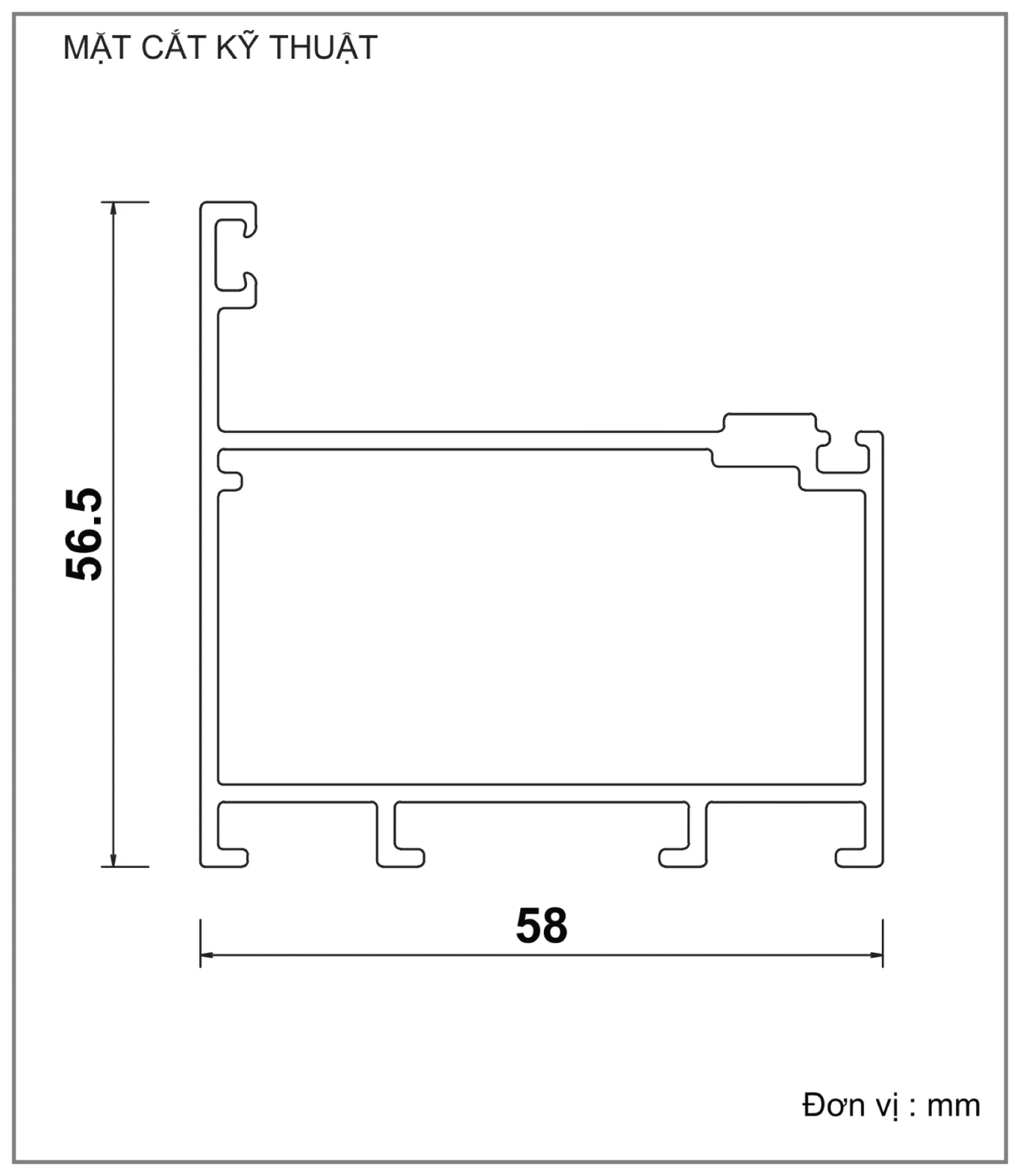

Mẫu đang được ARC WINDOW trưng bày có kích thước 58 × 56.5 mm, độ dày 1.5 mm, chiều dài thanh 5.8 m, trọng lượng 1.027 kg/m và bề mặt sơn tĩnh điện. Các thông số này phục vụ việc tra cứu, đối chiếu mặt cắt và chuẩn bị phương án gia công.
Thông số mặt cắt đang được ARC WINDOW trưng bày
· Profile: F606
· Hệ nhôm: Nhôm Xingfa hệ 63
· Kích thước: 58 × 56.5 mm
· Độ dày: 1.5 mm
· Chiều dài thanh: 5.8 m
· Trọng lượng: 1.027 kg/m
· Hoàn thiện bề mặt: Sơn tĩnh điện
· Ứng dụng: Khung đứng
Vai trò của Profile F606 trong bộ cửa
F606 là điểm giới hạn hành trình và vị trí tiếp giáp của dãy cánh khi cửa đóng hoặc xếp về phía khung. Hướng xếp một phía hay hai phía, vị trí cánh đi chính và sơ đồ phụ kiện cần được xác định trước để đọc đúng mặt trong, mặt ngoài của thanh khung.
Hướng xếp, số lượng cánh và vị trí cánh đi chính quyết định cạnh đóng cùng mặt lắp F606. Khi hai khung đứng được chốt đồng thời với F605, F607 và sơ đồ phụ kiện, dãy cánh sẽ có điểm đóng - mở rõ ràng. Nếu khung đứng được xác định tách khỏi hướng xếp, vị trí khóa và khe tiếp giáp có thể không đúng bản vẽ.
Các yếu tố cần đối chiếu khi thiết kế và gia công
· Chiều cao ô cửa và chiều dài cắt của hai thanh khung đứng.
· Hướng xếp một phía hoặc hai phía của toàn bộ dãy cánh.
· Liên kết với khung ngang trên F605 và ray dưới F607.
· Vị trí cánh đi chính, khóa và điểm tiếp giáp khi hệ cửa đóng.
Khách hàng có thể xem trực tiếp mặt cắt Profile F606, đối chiếu với Profile F605, Profile F607 và Profile F523 trong catalogue mặt cắt nhôm Xingfa hệ 63. Ứng dụng hoàn thiện có thể tham khảo tại cửa xếp trượt nhôm Xingfa hệ 63.
Sau khi xác định số cánh, hướng xếp và vị trí cánh đi chính, người đọc nên chọn kính phù hợp cho cửa xếp trượt và đối chiếu hệ bản lề, bánh xe, ray, khóa cùng phụ kiện chuyển động. Kích thước từng cánh và khối lượng kính là cơ sở để cấu hình dãy cánh hệ 63 vận hành đồng bộ.
ARC WINDOW cung cấp hình ảnh, bản vẽ mặt cắt và thông số kỹ thuật để khách hàng, xưởng nhôm kính và đơn vị thiết kế đối chiếu. Kích thước cắt, số lượng thanh, cách ghép nối, loại kính và bộ phụ kiện cần được xác định theo bản vẽ cùng điều kiện thực tế của từng công trình.
