Mặt cắt nhôm Xingfa hệ 63 F607 – Khung ray dưới dạng ray nổi
Thông số kỹ thuật
| PROFILE | F607 |
|---|---|

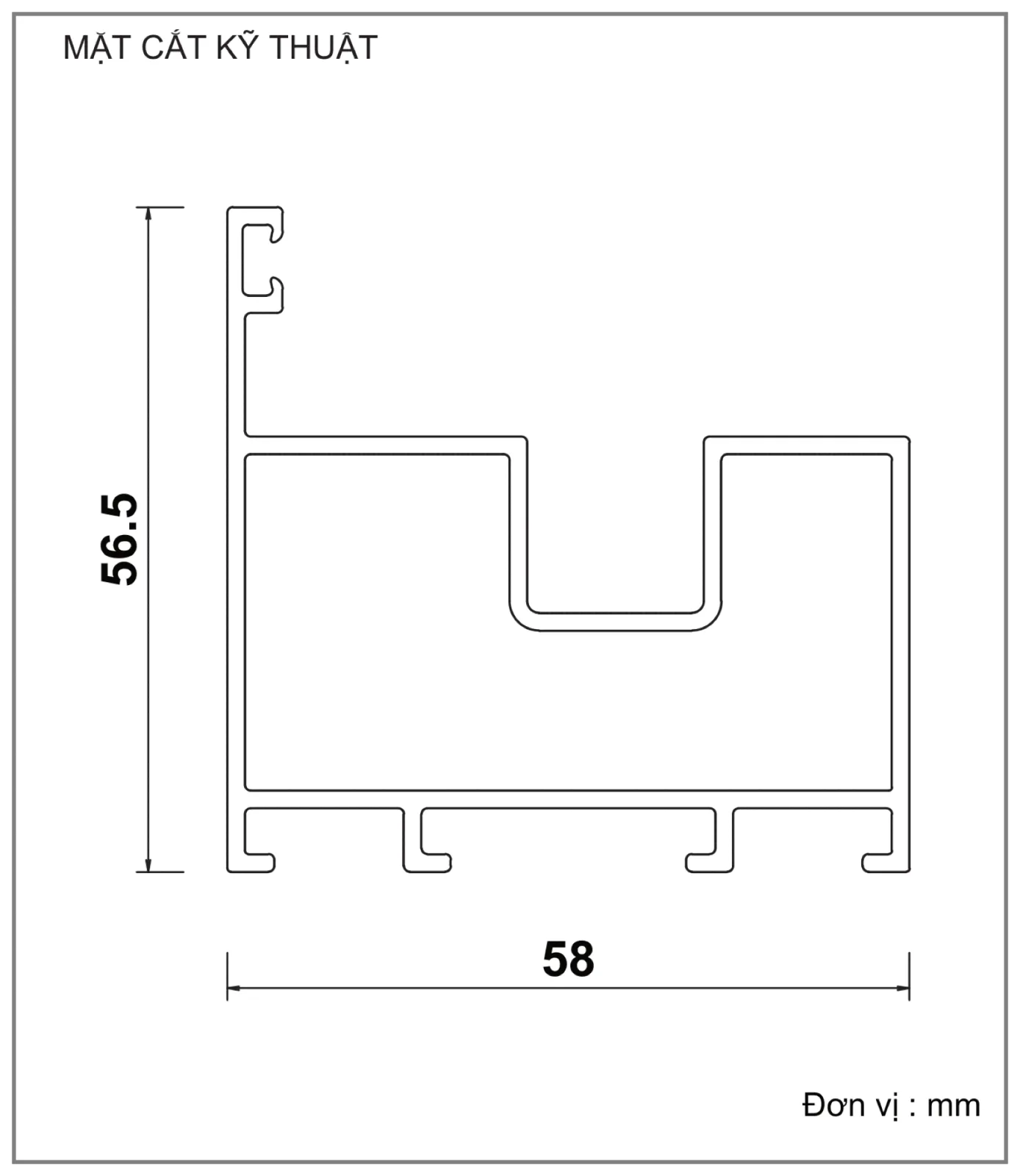

| Kích thước | 58 x 56.5 mm |
| Độ dày | 1.5 mm |
| Chiều dài thanh | 5.8 m |
| Trọng lượng | 1.053 kg/m |
| Hoàn thiện bề mặt | Sơn tĩnh điện |
| Ứng dụng | Khung ray dưới ( ray nổi ) |
Thông số trên trang là cấu hình tham khảo. Kích thước, vật liệu và phương án thi công sẽ được xác định theo nhu cầu sử dụng, vị trí lắp đặt và điều kiện thực tế của từng công trình. ARC WINDOW nhận khảo sát, tư vấn phương án kỹ thuật và báo giá miễn phí tại Đà Nẵng.
Mô tả hệ nhôm
Mặt cắt nhôm Xingfa hệ 63 F607 là khung ray dưới dạng ray nổi cho cửa xếp trượt. Thanh được lắp dọc theo đáy ô cửa, định hình đường dẫn phía dưới cho dãy cánh trong quá trình mở, đóng và xếp gọn.

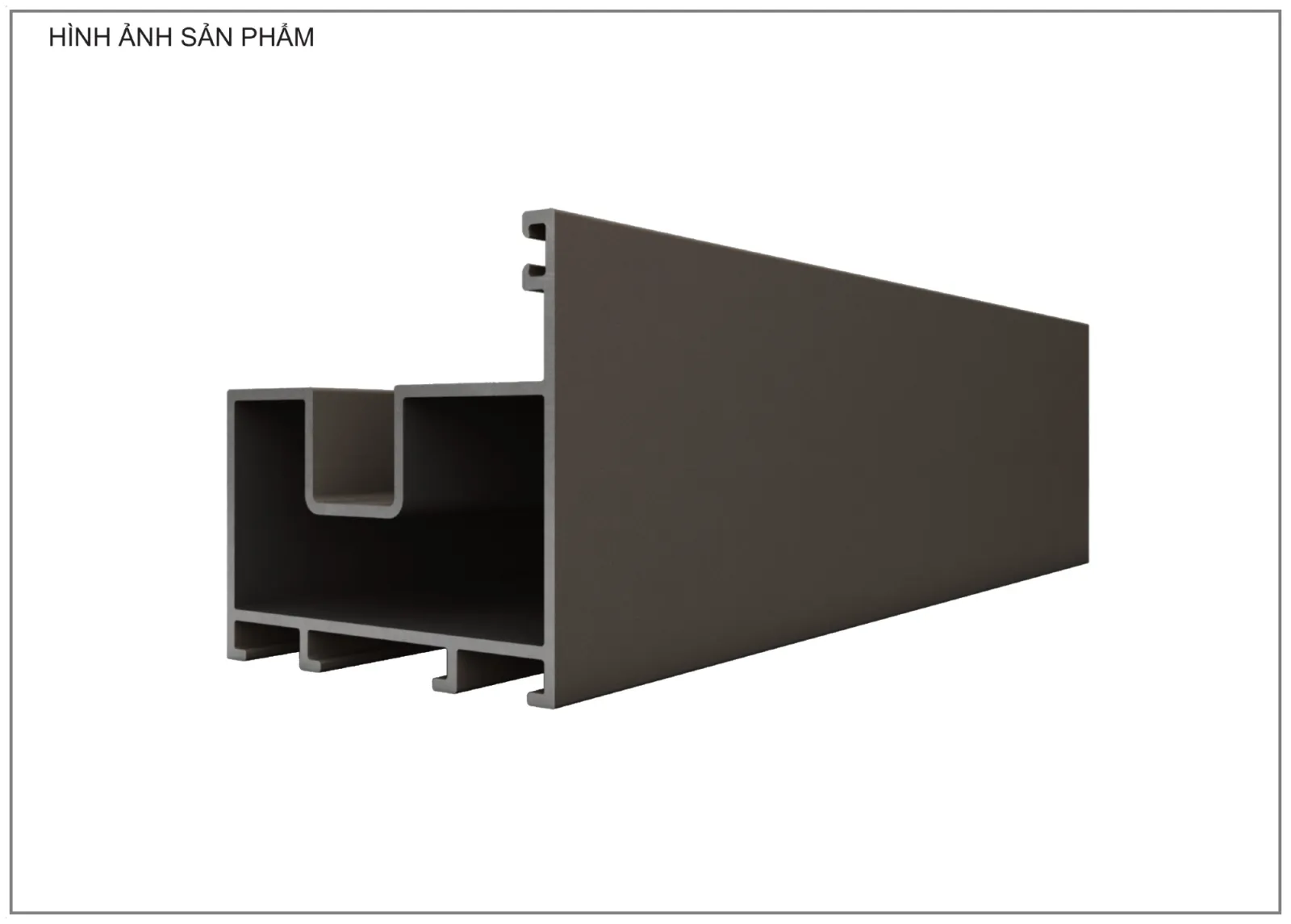

Mẫu đang được ARC WINDOW trưng bày có kích thước 58 × 56.5 mm, độ dày 1.5 mm, chiều dài thanh 5.8 m, trọng lượng 1.053 kg/m và bề mặt sơn tĩnh điện. Các thông số này phục vụ việc tra cứu, đối chiếu mặt cắt và chuẩn bị phương án gia công.
Thông số mặt cắt đang được ARC WINDOW trưng bày
· Profile: F607
· Hệ nhôm: Nhôm Xingfa hệ 63
· Kích thước: 58 × 56.5 mm
· Độ dày: 1.5 mm
· Chiều dài thanh: 5.8 m
· Trọng lượng: 1.053 kg/m
· Hoàn thiện bề mặt: Sơn tĩnh điện
· Ứng dụng: Khung ray dưới dạng ray nổi
Vai trò của Profile F607 trong bộ cửa
Do sử dụng cấu tạo ray nổi, F607 cần được phối hợp với cao độ sàn và lối đi ngay từ giai đoạn thiết kế. Vị trí ray, hướng xếp và cách chuyển tiếp giữa hai loại vật liệu sàn nên được thể hiện rõ để thuận tiện cho lắp đặt và sử dụng.
Cao độ sàn, lối đi và hướng xếp quyết định vị trí ray nổi F607. Khi ray dưới được chốt cùng F606, F605, F523 và bộ bánh xe, dãy cánh sẽ chạy đúng hướng và xếp đúng vị trí. Nếu xử lý ray sau khi hoàn thiện sàn, cửa có thể phát sinh chênh cao, khó vệ sinh hoặc xung đột với lối đi.
Các yếu tố cần đối chiếu khi thiết kế và gia công
· Cao độ ray nổi so với bề mặt sàn hoàn thiện ở hai phía.
· Chiều rộng ô cửa, hướng xếp và đường chạy của dãy cánh.
· Liên kết với khung đứng F606, khung trên F605 và cánh F523.
· Điều kiện vệ sinh, thoát nước và bảo trì tại khu vực ray dưới.
Khách hàng có thể xem trực tiếp mặt cắt Profile F607, đối chiếu với Profile F606, Profile F605 và Profile F523 trong catalogue mặt cắt nhôm Xingfa hệ 63. Ứng dụng hoàn thiện có thể tham khảo tại cửa xếp trượt nhôm Xingfa hệ 63.
Sau khi xác định số cánh, hướng xếp và vị trí cánh đi chính, người đọc nên chọn kính phù hợp cho cửa xếp trượt và đối chiếu hệ bản lề, bánh xe, ray, khóa cùng phụ kiện chuyển động. Kích thước từng cánh và khối lượng kính là cơ sở để cấu hình dãy cánh hệ 63 vận hành đồng bộ.
ARC WINDOW cung cấp hình ảnh, bản vẽ mặt cắt và thông số kỹ thuật để khách hàng, xưởng nhôm kính và đơn vị thiết kế đối chiếu. Kích thước cắt, số lượng thanh, cách ghép nối, loại kính và bộ phụ kiện cần được xác định theo bản vẽ cùng điều kiện thực tế của từng công trình.
