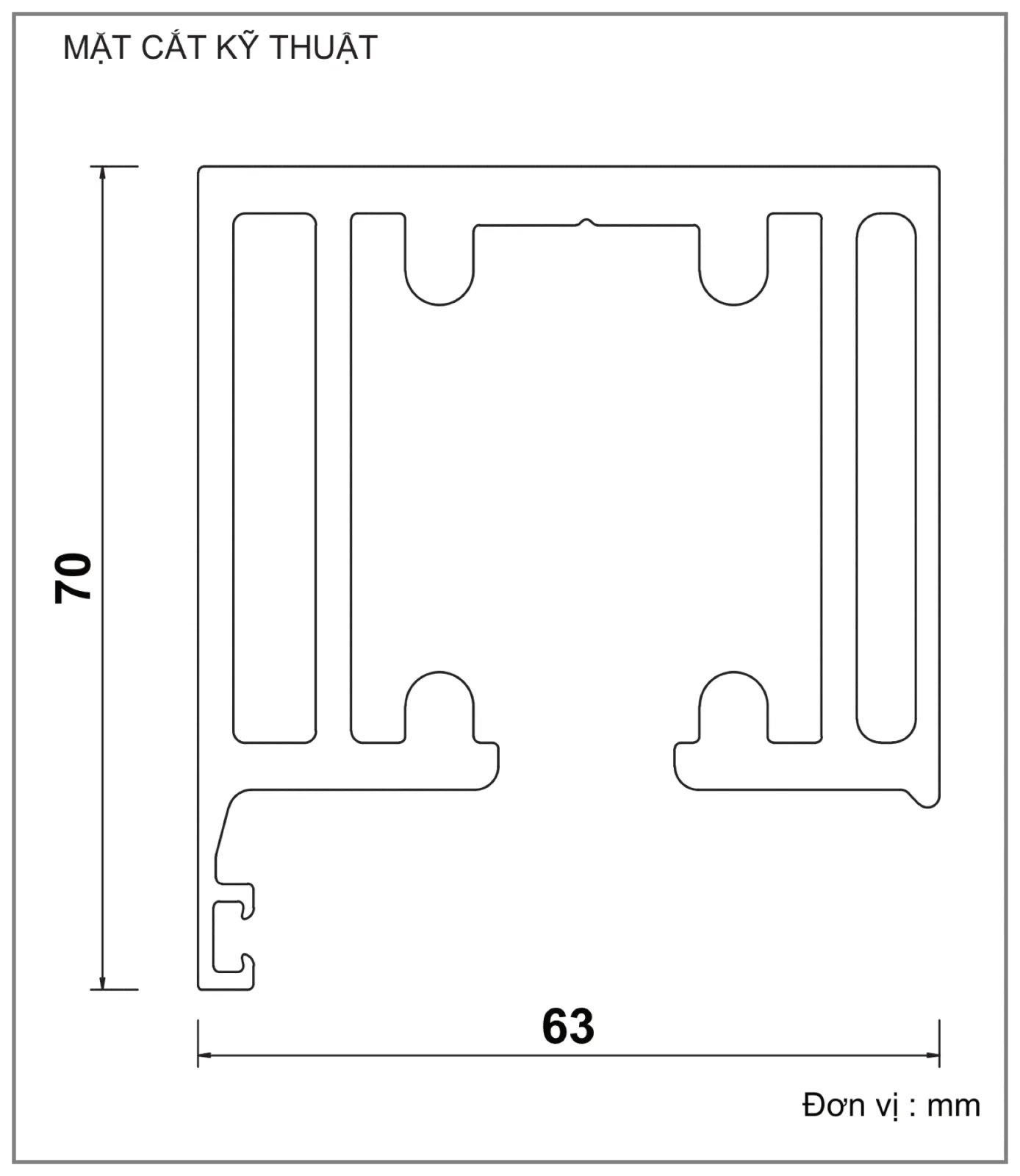

Mặt cắt nhôm Xingfa hệ 63 F605 – Khung ngang trên cửa xếp trượt

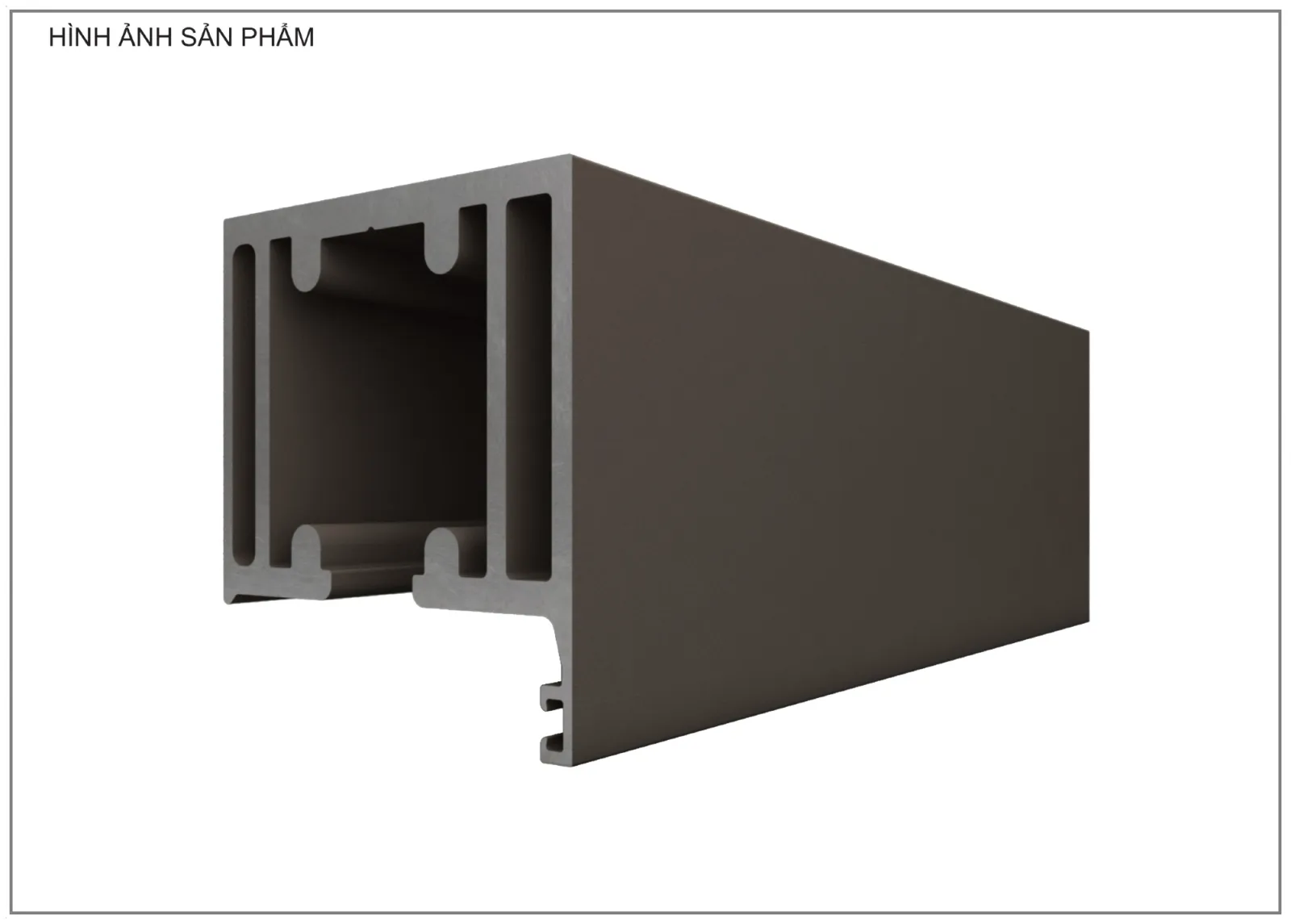

Profile F605 là mặt cắt khung ngang trên của cửa xếp trượt nhôm Xingfa hệ 63. Thanh chạy theo chiều rộng ô cửa, liên kết với hai khung đứng và là khu vực cần phối hợp với bộ chuyển động phía trên theo cấu hình phụ kiện.

Mẫu đang được ARC WINDOW trưng bày có kích thước 63 × 70 mm, độ dày 3.0–5.0 mm, chiều dài thanh 5.8 m, trọng lượng 3.107 kg/m và bề mặt sơn tĩnh điện. Các thông số này phục vụ việc tra cứu, đối chiếu mặt cắt và chuẩn bị phương án gia công.

Thông số mặt cắt đang được ARC WINDOW trưng bày


·  Profile: F605

·  Hệ nhôm: Nhôm Xingfa hệ 63

·  Kích thước: 63 × 70 mm

·  Độ dày: 3.0–5.0 mm

·  Chiều dài thanh: 5.8 m

·  Trọng lượng: 3.107 kg/m

·  Hoàn thiện bề mặt: Sơn tĩnh điện

·  Ứng dụng: Khung ngang trên


Vai trò của Profile F605 trong bộ cửa


F605 có dải độ dày catalogue công bố từ 3,0 đến 5,0 mm. Khi lựa chọn, không nên mặc định một giá trị cho mọi bộ cửa; số lượng cánh, kích thước hệ cửa và phương án phụ kiện là các dữ liệu cần cung cấp để xác nhận cấu hình phù hợp.

Chiều rộng ô cửa, số lượng cánh và phương án dẫn hướng hoặc treo quyết định chiều dài cùng cấu hình F605. Đối chiếu khung ngang trên với F606, F607 và bộ phụ kiện giúp xác định đúng cao độ dãy cánh và đường chuyển động. Dải độ dày 3,0-5,0 mm cần được xác nhận theo cấu hình thực tế, không mặc định một giá trị cho mọi bộ cửa.


Các yếu tố cần đối chiếu khi thiết kế và gia công


·  Chiều rộng ô cửa, số lượng cánh và tổng chiều dài dãy xếp.

·  Độ dày cụ thể trong dải 3,0–5,0 mm theo cấu hình được xác nhận.

·  Liên kết với khung đứng F606, ray dưới F607 và bộ phụ kiện.

·  Vị trí treo hoặc dẫn hướng phía trên theo bản vẽ lắp đặt thực tế.

Khách hàng có thể xem trực tiếp mặt cắt Profile F605, đối chiếu với Profile F606, Profile F607 và Profile F523 trong catalogue mặt cắt nhôm Xingfa hệ 63. Ứng dụng hoàn thiện có thể tham khảo tại cửa xếp trượt nhôm Xingfa hệ 63.

Sau khi xác định số cánh, hướng xếp và vị trí cánh đi chính, người đọc nên chọn kính phù hợp cho cửa xếp trượt và đối chiếu hệ bản lề, bánh xe, ray, khóa cùng phụ kiện chuyển động. Kích thước từng cánh và khối lượng kính là cơ sở để cấu hình dãy cánh hệ 63 vận hành đồng bộ.

ARC WINDOW cung cấp hình ảnh, bản vẽ mặt cắt và thông số kỹ thuật để khách hàng, xưởng nhôm kính và đơn vị thiết kế đối chiếu. Kích thước cắt, số lượng thanh, cách ghép nối, loại kính và bộ phụ kiện cần được xác định theo bản vẽ cùng điều kiện thực tế của từng công trình.
