Mặt cắt nhôm Xingfa hệ 55 C3328 – khung bao cửa đi mở quay

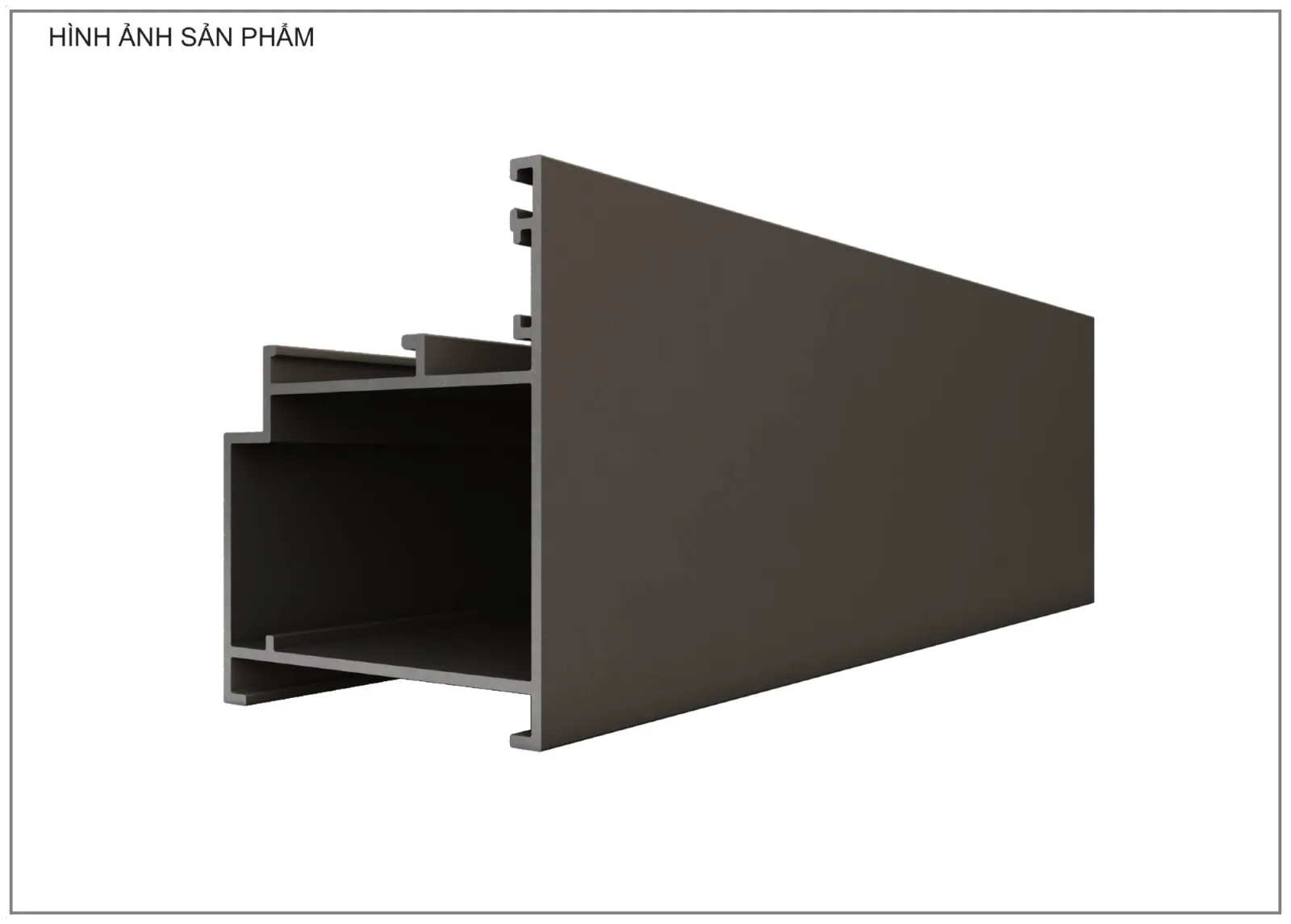

Mặt cắt nhôm Xingfa hệ 55 C3328 là là profile khung bao cửa đi. Thanh khung tạo đường bao lắp đặt quanh ô chờ và là vị trí để tổ hợp cánh, bản lề, gioăng cùng các chi tiết liên quan của bộ cửa.

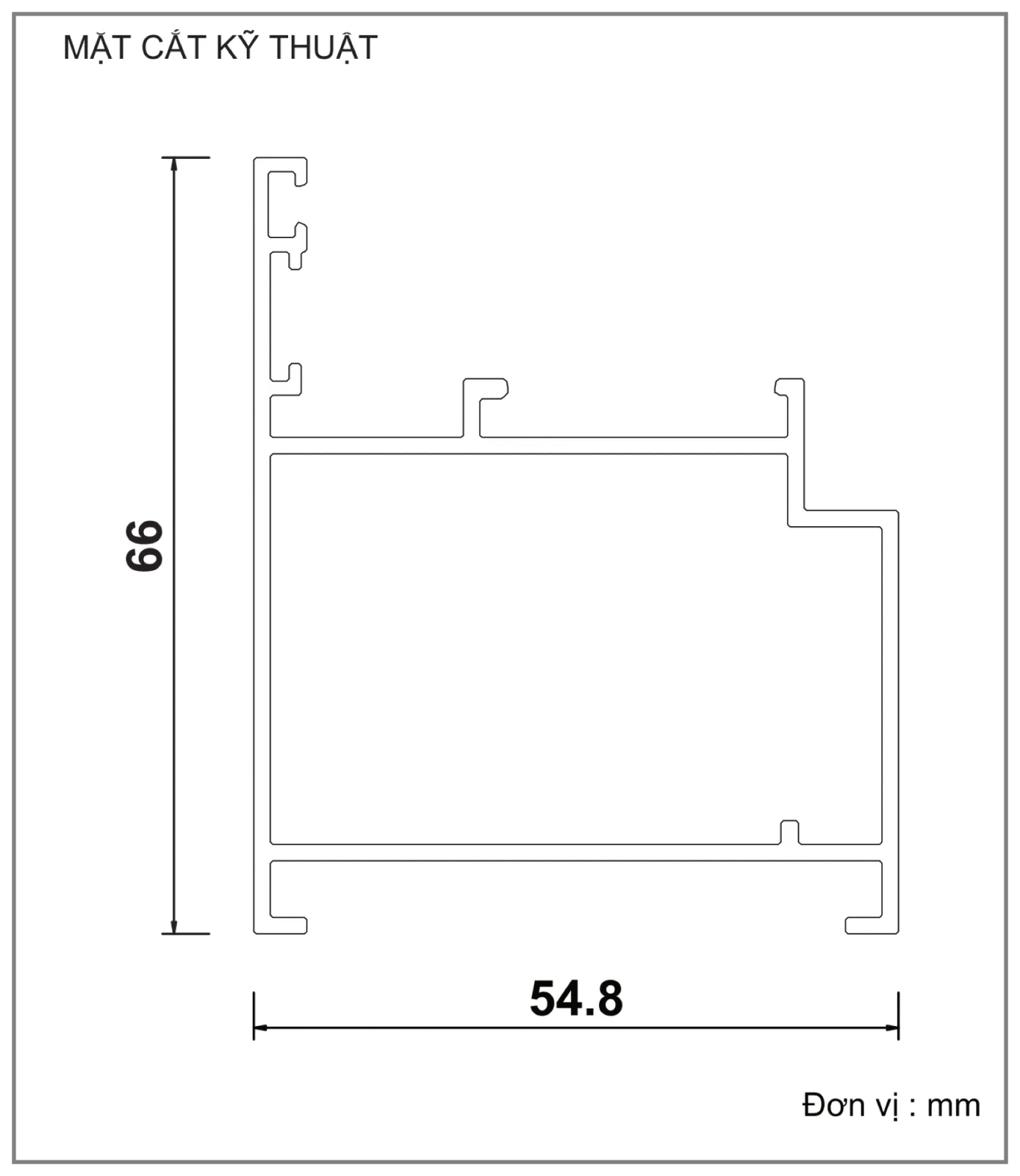

Mẫu đang được ARC WINDOW trưng bày có kích thước 54.8 × 66 mm, độ dày 2.0 mm, chiều dài thanh 5.8 m, trọng lượng 1.257 kg/m và bề mặt sơn tĩnh điện. Các thông số này phục vụ việc tra cứu, đối chiếu mặt cắt và chuẩn bị phương án gia công.

Thông số mặt cắt đang được ARC WINDOW trưng bày


·  Profile: C3328

·  Hệ nhôm: Nhôm Xingfa hệ 55

·  Kích thước: 54.8 × 66 mm

·  Độ dày: 2.0 mm

·  Chiều dài thanh: 5.8 m

·  Trọng lượng: 1.257 kg/m

·  Hoàn thiện bề mặt: Sơn tĩnh điện

·  Ứng dụng: Khung bao cửa đi mở quay


Vai trò của Profile C3328 trong bộ cửa


Trong phương án cửa đi, C3328 cần được nhận diện đúng với thanh cánh mở ngoài C3303 hoặc thanh cánh mở trong C3332. Việc chọn cánh mở vào hay mở ra phụ thuộc mặt bằng, lối đi và hướng vận hành; vì vậy cấu tạo khung bao phải được đối chiếu đồng thời với chiều mở và bản vẽ lắp tổng thể.

Khi C3328 được ghép đúng với loại cánh và chiều mở, vị trí bản lề, khe tiếp giáp khung - cánh và hướng ép gioăng mới có thể thể hiện thống nhất trên bản vẽ bộ cửa. Nếu chỉ chốt khung bao theo kích thước ô chờ mà chưa xác định cánh mở trong hay mở ngoài, các vị trí khóa, bản lề và khe lắp đặt có thể phải điều chỉnh khi gia công.


Các yếu tố cần đối chiếu khi thiết kế và gia công


·  Kích thước ô chờ và cách bố trí khung bao quanh bốn cạnh cửa.

·  Chiều mở vào hoặc mở ra để chọn đúng profile cánh C3332 hoặc C3303.

·  Vị trí bản lề, khóa, tay nắm, gioăng và khe lắp đặt trong bản vẽ bộ cửa.

·  Phương án cửa 1 cánh, 2 cánh hoặc 4 cánh và khả năng kết hợp ô kính cố định.

Khách hàng có thể xem trực tiếp mặt cắt Profile C3328, đối chiếu với Profile C3303, Profile C3332 và Profile C3295 trong catalogue mặt cắt nhôm Xingfa hệ 55. Ứng dụng hoàn thiện có thể tham khảo tại cửa đi mở quay nhôm Xingfa hệ 55.

Sau khi xác định đúng khung, cánh và chiều mở, người đọc nên đối chiếu các mẫu kính dùng cho cửa nhôm và giải pháp phụ kiện theo hệ cửa. Độ dày kính, khối lượng cánh, số lượng cánh và vị trí lắp đặt là cơ sở để chọn nẹp, gioăng, bản lề, khóa cùng tay nắm phù hợp cho bộ cửa hoàn chỉnh.

ARC WINDOW cung cấp hình ảnh, bản vẽ mặt cắt và thông số kỹ thuật để khách hàng, xưởng nhôm kính và đơn vị thiết kế đối chiếu. Kích thước cắt, số lượng thanh, cách ghép nối, loại kính và bộ phụ kiện cần được xác định theo bản vẽ cùng điều kiện thực tế của từng công trình.
