Mặt cắt nhôm Xingfa hệ 55 C3318 – Khung bao cửa sổ mở quay – mở hất

Mặt cắt nhôm Xingfa hệ 55 C3318 được sử dụng làm khung bao cửa sổ mở quay hoặc mở hất. Thanh khung tạo ranh giới lắp đặt quanh ô cửa và là phần liên kết với cánh C3202, gioăng cùng phụ kiện theo từng kiểu mở.

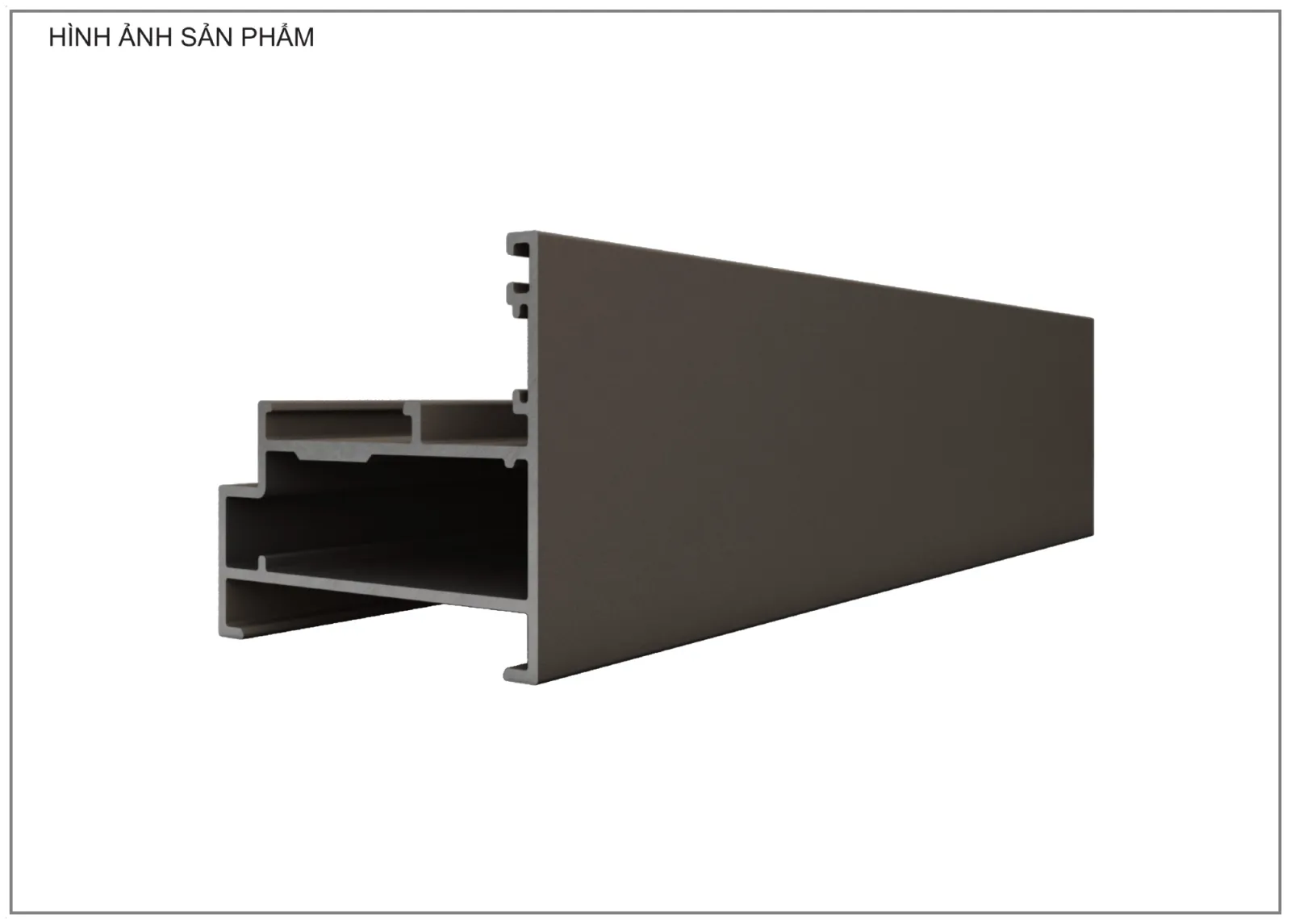

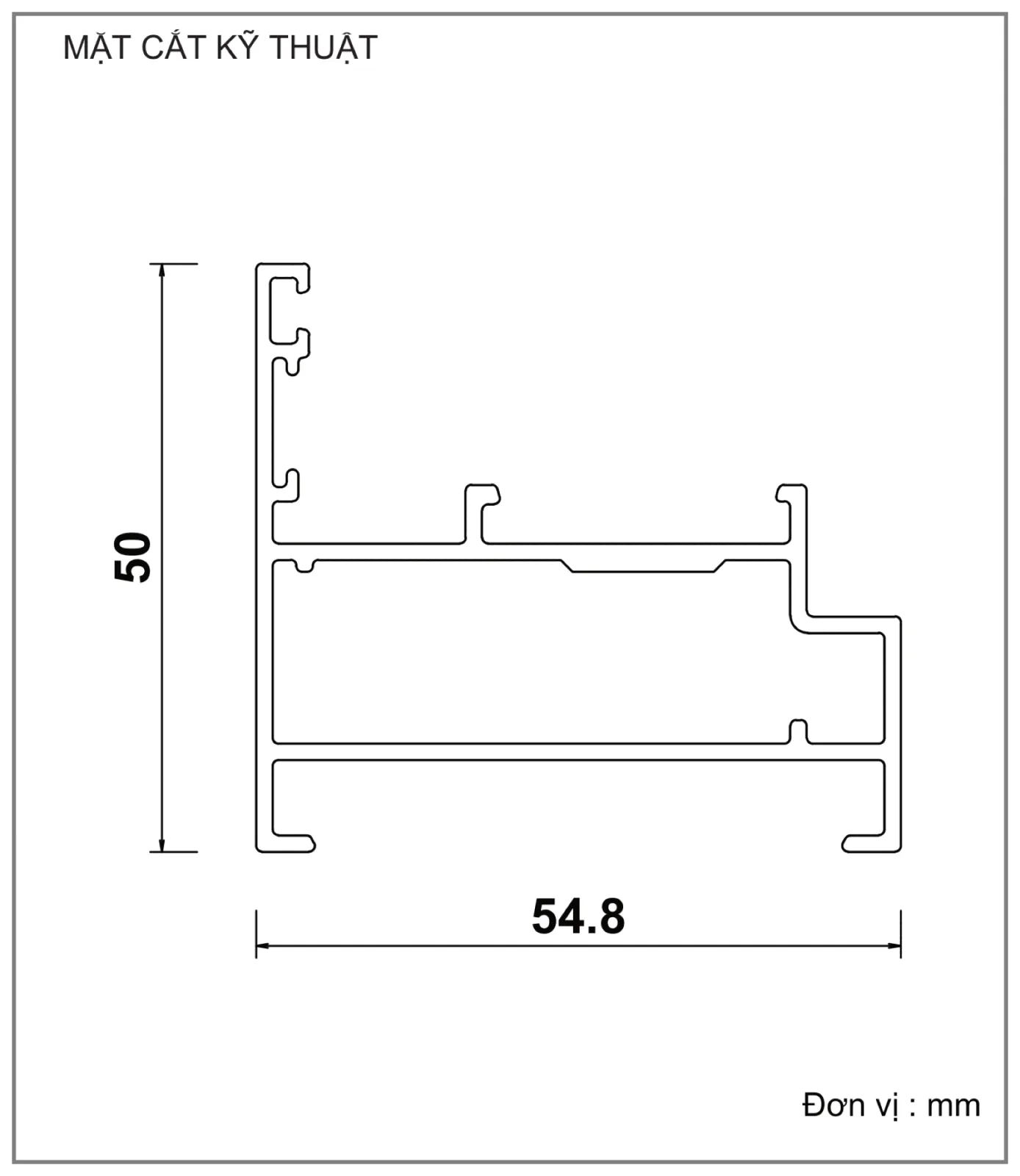

Mẫu đang được ARC WINDOW trưng bày có kích thước 54.8 × 50 mm, độ dày 1.4 mm, chiều dài thanh 5.8 m, trọng lượng 0.876 kg/m và bề mặt sơn tĩnh điện. Các thông số này phục vụ việc tra cứu, đối chiếu mặt cắt và chuẩn bị phương án gia công.

Thông số mặt cắt đang được ARC WINDOW trưng bày


·  Profile: C3318

·  Hệ nhôm: Nhôm Xingfa hệ 55

·  Kích thước: 54.8 × 50 mm

·  Độ dày: 1.4 mm

·  Chiều dài thanh: 5.8 m

·  Trọng lượng: 0.876 kg/m

·  Hoàn thiện bề mặt: Sơn tĩnh điện

·  Ứng dụng: Khung bao cửa sổ mở quay


Vai trò của Profile C3318 trong bộ cửa


Cùng một nhóm khung bao có thể phục vụ phương án mở quay hoặc mở hất, nhưng hướng đặt cánh và phụ kiện không giống nhau. Với cửa mở hất, khoảng mở còn cần được kiểm soát theo vị trí lắp đặt; với cửa mở quay, phải kiểm tra vùng quét của cánh và khoảng trống bên trong hoặc bên ngoài ô cửa.

Kiểu mở quay hay mở hất được xác định trước sẽ quyết định hướng lắp cánh C3202, vị trí bản lề và bộ phận giới hạn khoảng mở. Khi C3318 được đọc đúng cùng sơ đồ cánh, kích thước ô chờ và cao độ lắp đặt, bộ cửa sổ mới thuận tiện lấy gió, đóng kín và bảo trì. Nếu chọn phụ kiện trước khi chốt kiểu mở, cấu hình có thể không phù hợp với vị trí sử dụng.


Các yếu tố cần đối chiếu khi thiết kế và gia công


·  Kiểu mở quay hay mở hất và hướng vận hành của cánh C3202.

·  Kích thước ô chờ, vị trí lắp khung và khoảng trống dành cho cánh.

·  Giới hạn khoảng mở đối với cửa mở hất theo nhu cầu thông gió và sử dụng.

·  Vị trí bản lề, thanh hạn vị, tay nắm, gioăng và nẹp kính C3295.

Khách hàng có thể xem trực tiếp mặt cắt Profile C3318, đối chiếu với Profile C3202, Profile C3295 và Profile C1697 trong catalogue mặt cắt nhôm Xingfa hệ 55. Ứng dụng hoàn thiện có thể tham khảo tại cửa sổ mở quay – mở hất nhôm Xingfa hệ 55.

Từ cấu tạo khung - cánh đã chọn, bước tiếp theo là kiểm tra kính kiến trúc cho cửa sổ và phụ kiện cửa mở quay - mở hất. Kích thước cánh, độ cao lắp đặt, hướng gió và khoảng mở mong muốn sẽ quyết định loại kính, bản lề, khóa, tay nắm và bộ phận hạn chế góc mở.

ARC WINDOW cung cấp hình ảnh, bản vẽ mặt cắt và thông số kỹ thuật để khách hàng, xưởng nhôm kính và đơn vị thiết kế đối chiếu. Kích thước cắt, số lượng thanh, cách ghép nối, loại kính và bộ phụ kiện cần được xác định theo bản vẽ cùng điều kiện thực tế của từng công trình.
