Mặt cắt nhôm Xingfa hệ 55 C3323 – Đố động cửa đi, cửa sổ

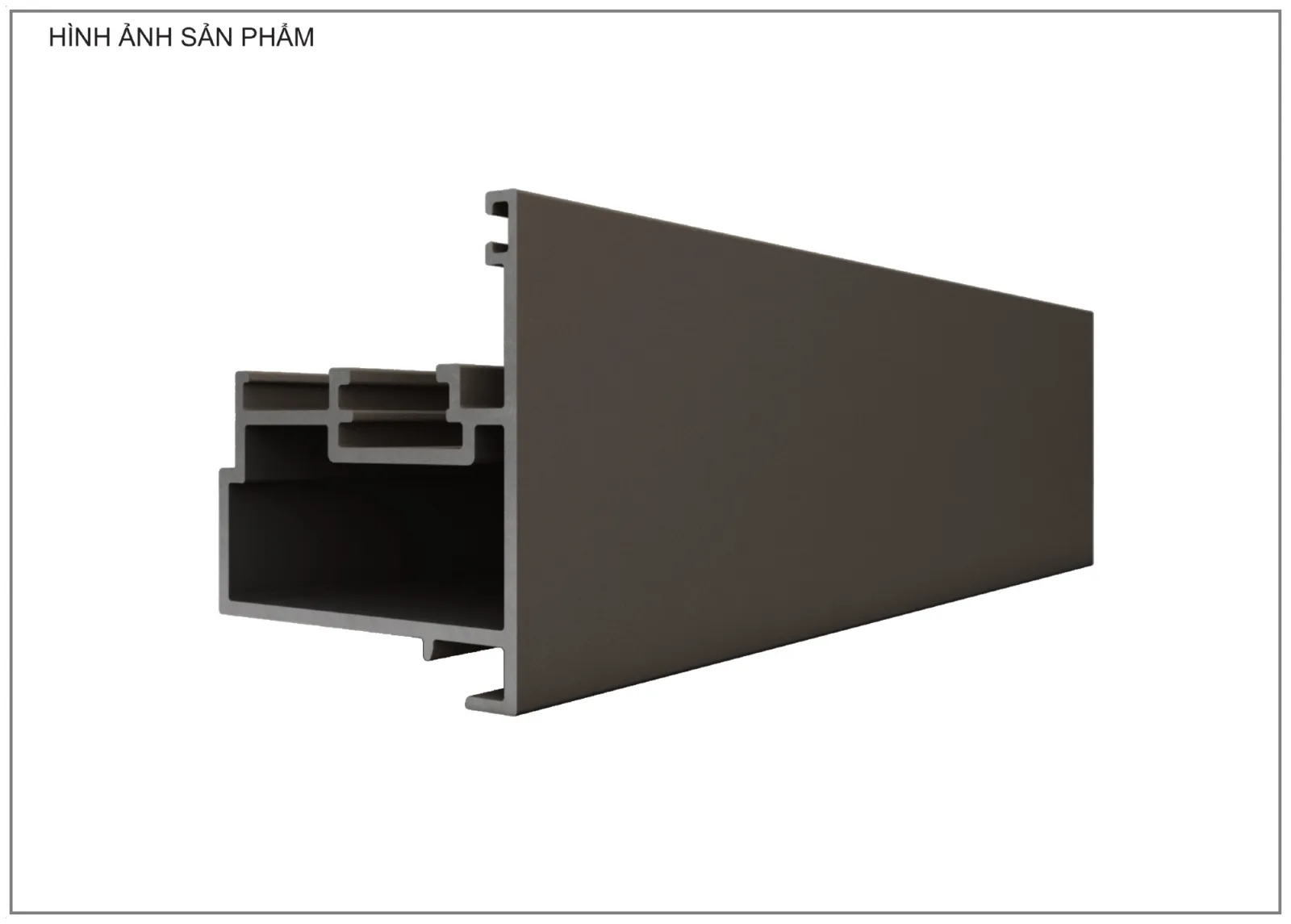

Profile C3323 là mặt cắt đố động trong nhóm nhôm Xingfa hệ 55, có thể xuất hiện ở cấu hình cửa đi hoặc cửa sổ. Thanh được bố trí tại phần cánh vận hành theo thiết kế, phục vụ việc tổ hợp khu vực tiếp giáp giữa các cánh hoặc hoàn thiện đường đố động.

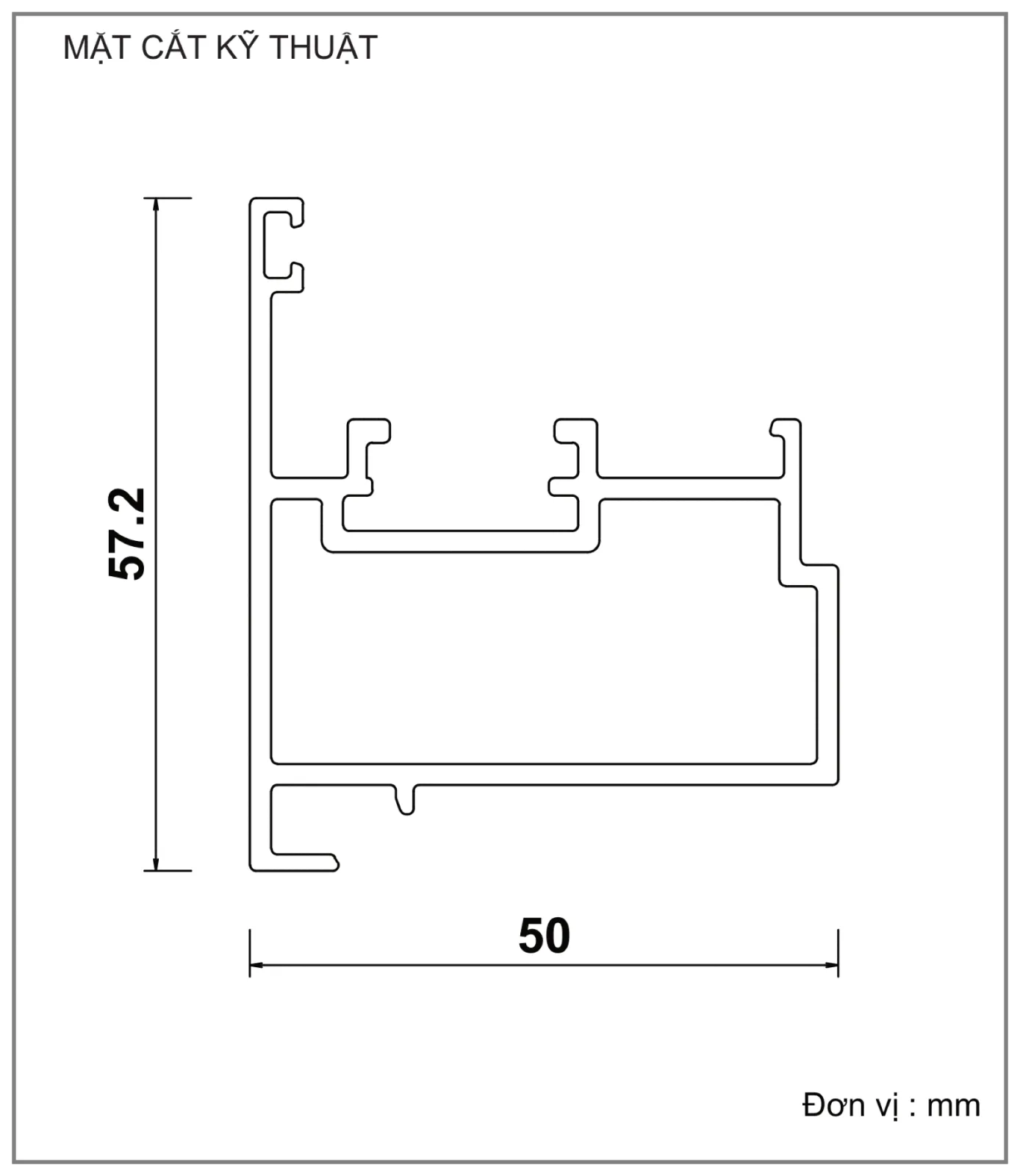

Mẫu đang được ARC WINDOW trưng bày có kích thước 54.8 × 57.2 mm, độ dày 1.8 mm, chiều dài thanh 5.8 m, trọng lượng 1.086 kg/m và bề mặt sơn tĩnh điện. Các thông số này phục vụ việc tra cứu, đối chiếu mặt cắt và chuẩn bị phương án gia công.

Thông số mặt cắt đang được ARC WINDOW trưng bày


·  Profile: C3323

·  Hệ nhôm: Nhôm Xingfa hệ 55

·  Kích thước: 54.8 × 57.2 mm

·  Độ dày: 1.8 mm

·  Chiều dài thanh: 5.8 m

·  Trọng lượng: 1.086 kg/m

·  Hoàn thiện bề mặt: Sơn tĩnh điện

·  Ứng dụng: Đố động cửa đi, cửa sổ


Vai trò của Profile C3323 trong bộ cửa


Vì C3323 có thể dùng trong nhiều cấu hình mở quay, mã profile cần được đọc cùng bản vẽ cửa cụ thể. Với cửa đi, thanh có thể liên quan đến cánh C3303 hoặc C3332; với cửa sổ, cần đối chiếu cánh C3202. Vị trí tay nắm, khóa, gioăng và chiều đóng mở phải được xác nhận trên mặt cắt lắp ráp.

Số lượng cánh và thứ tự đóng quyết định vị trí C3323 tại đường tiếp giáp giữa hai cánh. Khi đố động được đặt đúng cùng cánh chủ động, cánh bị động, gioăng và bộ khóa, đường ép kín mới làm việc theo đúng sơ đồ cửa. Nếu xác định sai thứ tự đóng hoặc mặt lắp, vị trí khóa và chiều ép gioăng có thể bị đảo.


Các yếu tố cần đối chiếu khi thiết kế và gia công


·  Loại sản phẩm là cửa đi hay cửa sổ và số lượng cánh vận hành.

·  Vị trí đố động tại đường tiếp giáp giữa các cánh.

·  Chiều mở, vị trí khóa, tay nắm và hệ gioăng của bộ cửa.

·  Profile cánh đi kèm: C3303, C3332 hoặc C3202.

Khách hàng có thể xem trực tiếp mặt cắt Profile C3323, đối chiếu với Profile C3303, Profile C3332 và Profile C3202 trong catalogue mặt cắt nhôm Xingfa hệ 55. Ứng dụng hoàn thiện có thể tham khảo tại cửa đi mở quay nhôm Xingfa hệ 55 hoặc cửa sổ mở quay – mở hất nhôm Xingfa hệ 55.

Sau khi xác định đúng khung, cánh và chiều mở, người đọc nên đối chiếu các mẫu kính dùng cho cửa nhôm và giải pháp phụ kiện theo hệ cửa. Độ dày kính, khối lượng cánh, số lượng cánh và vị trí lắp đặt là cơ sở để chọn nẹp, gioăng, bản lề, khóa cùng tay nắm phù hợp cho bộ cửa hoàn chỉnh.

ARC WINDOW cung cấp hình ảnh, bản vẽ mặt cắt và thông số kỹ thuật để khách hàng, xưởng nhôm kính và đơn vị thiết kế đối chiếu. Kích thước cắt, số lượng thanh, cách ghép nối, loại kính và bộ phụ kiện cần được xác định theo bản vẽ cùng điều kiện thực tế của từng công trình.
