Mặt cắt nhôm Xingfa hệ 55 C3202 – Cánh cửa sổ mở quay – mở hất

Profile C3202 là mặt cắt cánh cửa sổ nhôm Xingfa hệ 55 dùng cho phương án mở quay hoặc mở hất. Thanh tạo khung cánh chuyển động, nhận kính qua hệ nẹp và gioăng, đồng thời liên kết với phụ kiện theo kiểu mở được lựa chọn.

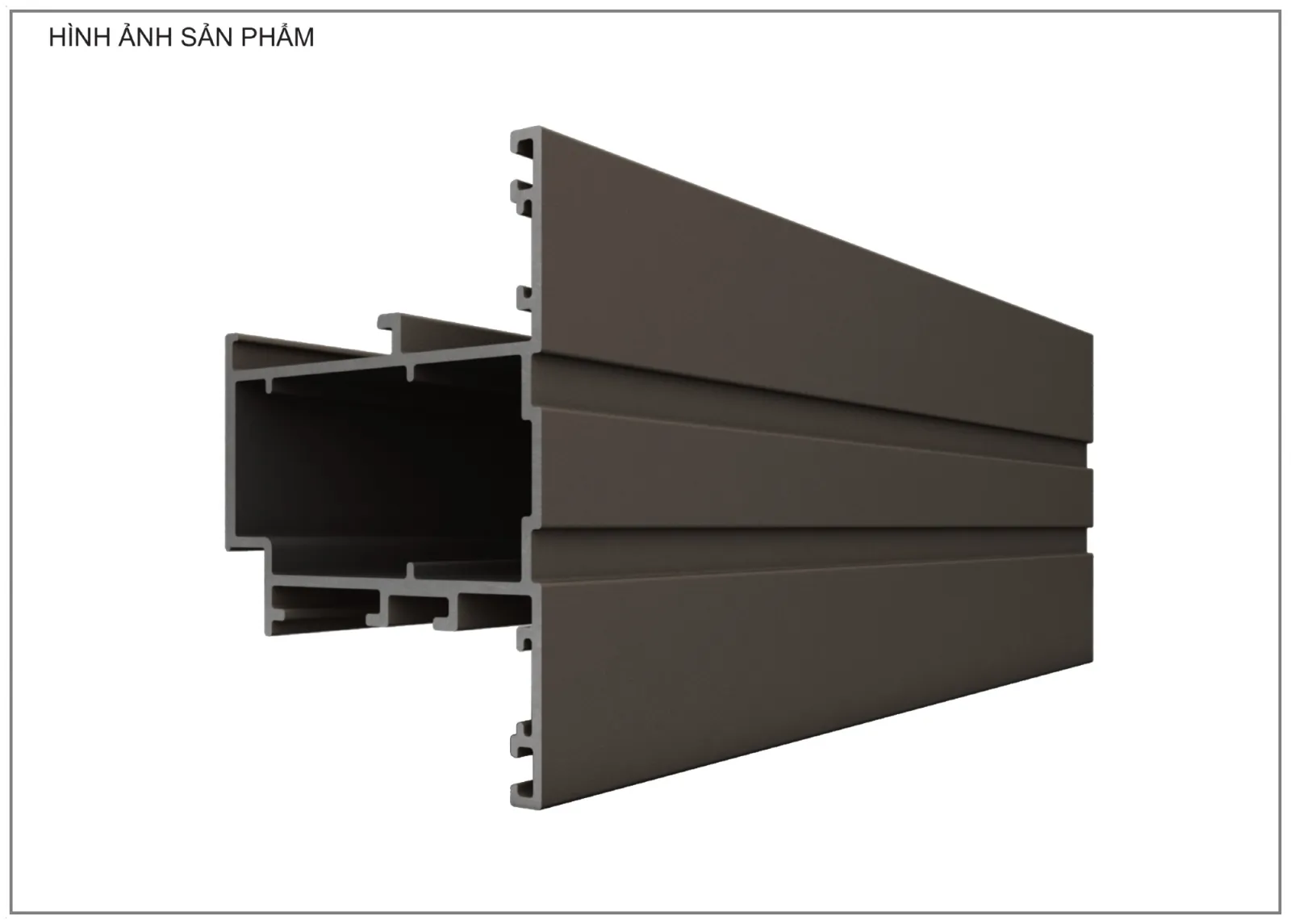

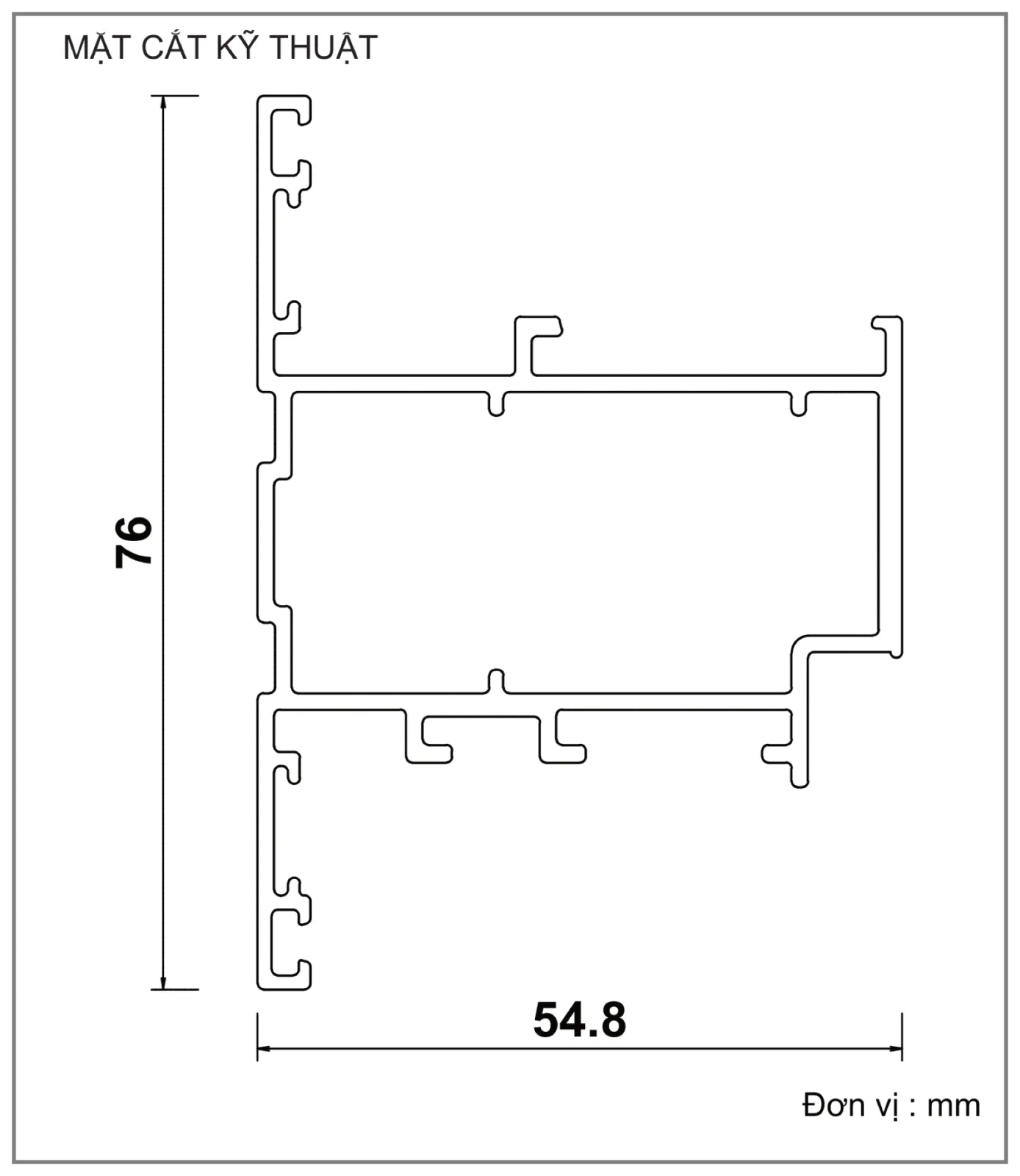

Mẫu đang được ARC WINDOW trưng bày có kích thước 54.8 × 76 mm, độ dày 1.4 mm, chiều dài thanh 5.8 m, trọng lượng 1.088 kg/m và bề mặt sơn tĩnh điện. Các thông số này phục vụ việc tra cứu, đối chiếu mặt cắt và chuẩn bị phương án gia công.

Thông số mặt cắt đang được ARC WINDOW trưng bày


·  Profile: C3202

·  Hệ nhôm: Nhôm Xingfa hệ 55

·  Kích thước: 54.8 × 76 mm

·  Độ dày: 1.4 mm

·  Chiều dài thanh: 5.8 m

·  Trọng lượng: 1.088 kg/m

·  Hoàn thiện bề mặt: Sơn tĩnh điện

·  Ứng dụng: Cánh cửa sổ mở quay, mở hất


Vai trò của Profile C3202 trong bộ cửa


Khi dùng C3202 cho cửa sổ mở quay, cần kiểm tra vùng mở và hướng đón gió. Khi dùng cho cửa mở hất, phương án phụ kiện phải xác định được góc hất hoặc khoảng mở mong muốn để hỗ trợ thông gió và kiểm soát cánh tại vị trí lắp đặt. Cả hai trường hợp đều cần đối chiếu với khung bao C3318.

Cùng một profile C3202 có thể tham gia phương án mở quay hoặc mở hất, nhưng cách đặt bản lề và giới hạn hành trình của cánh không giống nhau. Chốt kiểu mở, kích thước cánh và độ cao lắp đặt trước giúp xác định đúng mặt lắp phụ kiện, kích thước kính và nẹp C3295; từ đó cánh làm việc đúng với khung bao C3318.


Các yếu tố cần đối chiếu khi thiết kế và gia công


·  Kiểu mở, hướng mở và khoảng trống vận hành quanh cửa sổ.

·  Khoảng mở cần kiểm soát đối với cánh mở hất.

·  Kích thước cánh, loại kính, nẹp C3295 và hệ gioăng sử dụng.

·  Bộ phụ kiện phù hợp với mở quay hoặc mở hất và vị trí lắp đặt thực tế.

Khách hàng có thể xem trực tiếp mặt cắt Profile C3202, đối chiếu với Profile C3318, Profile C3295 và Profile C1697 trong catalogue mặt cắt nhôm Xingfa hệ 55. Ứng dụng hoàn thiện có thể tham khảo tại cửa sổ mở quay – mở hất nhôm Xingfa hệ 55.

Từ cấu tạo khung - cánh đã chọn, bước tiếp theo là kiểm tra kính kiến trúc cho cửa sổ và phụ kiện cửa mở quay - mở hất. Kích thước cánh, độ cao lắp đặt, hướng gió và khoảng mở mong muốn sẽ quyết định loại kính, bản lề, khóa, tay nắm và bộ phận hạn chế góc mở.

ARC WINDOW cung cấp hình ảnh, bản vẽ mặt cắt và thông số kỹ thuật để khách hàng, xưởng nhôm kính và đơn vị thiết kế đối chiếu. Kích thước cắt, số lượng thanh, cách ghép nối, loại kính và bộ phụ kiện cần được xác định theo bản vẽ cùng điều kiện thực tế của từng công trình.
