Mặt cắt nhôm Xingfa hệ 93 D1541A – Khung ngang trên cửa lùa 2 ray
Thông số kỹ thuật
| PROFILE | D1541A |
|---|---|
| Kích thước | 93.4 x 40 mm |
| Độ dày | 2.0 mm |
| Chiều dài thanh | 5.8 m |
| Trọng lượng | 1.459 kg/m |
| Hoàn thiện bề mặt | Sơn tĩnh điện |
| Ứng dụng | Khung ngang trên cửa lùa 2 ray |
Thông số trên trang là cấu hình tham khảo. Kích thước, vật liệu và phương án thi công sẽ được xác định theo nhu cầu sử dụng, vị trí lắp đặt và điều kiện thực tế của từng công trình. ARC WINDOW nhận khảo sát, tư vấn phương án kỹ thuật và báo giá miễn phí tại Đà Nẵng.
Mô tả hệ nhôm
Mặt cắt nhôm Xingfa hệ 93 D1541A được sử dụng làm khung ngang trên của cửa lùa 2 ray. Thanh nằm ở cạnh trên bộ khung, tạo phần dẫn hướng cho hệ cánh và liên kết với hai thanh khung đứng theo kích thước ô cửa.

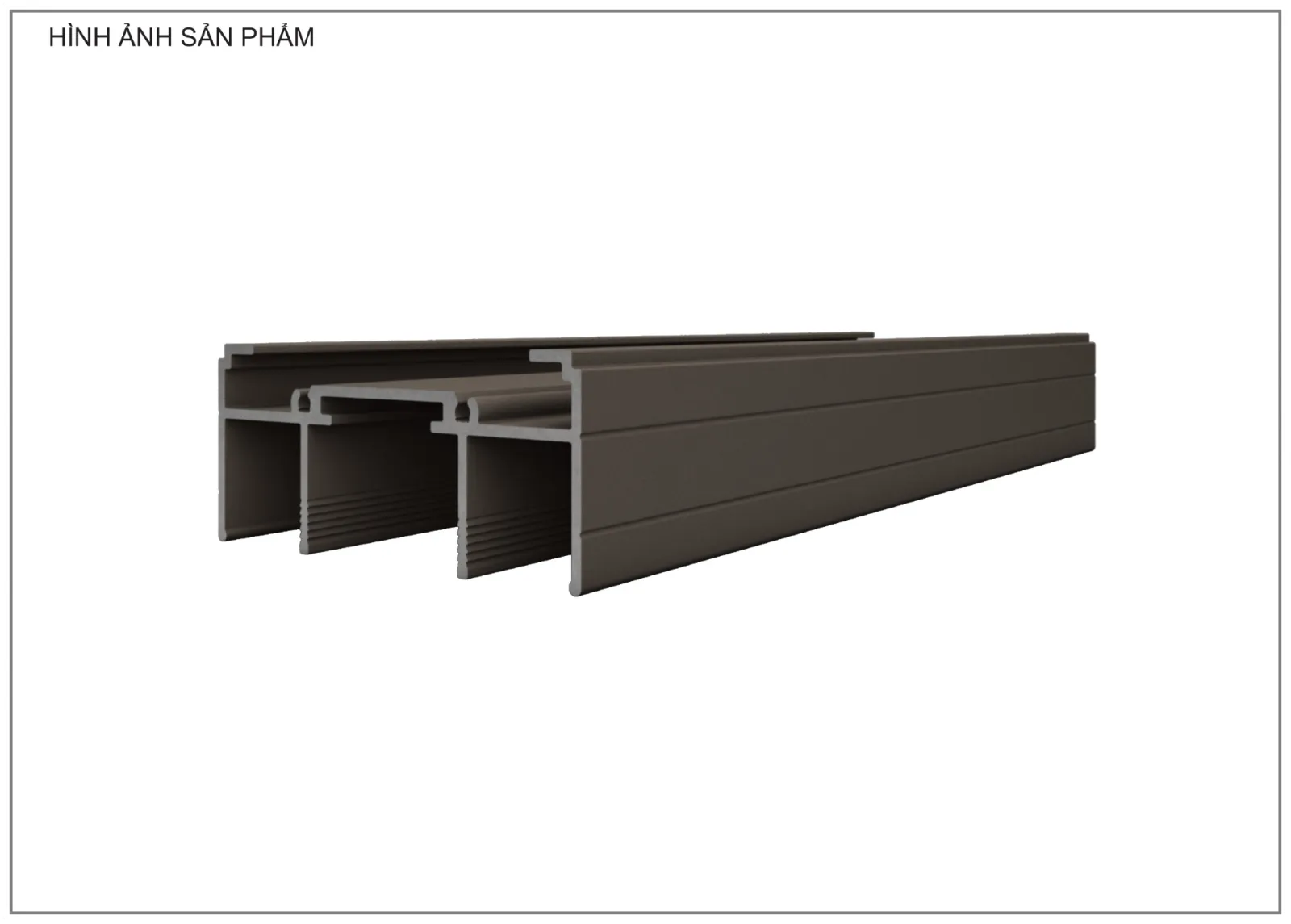

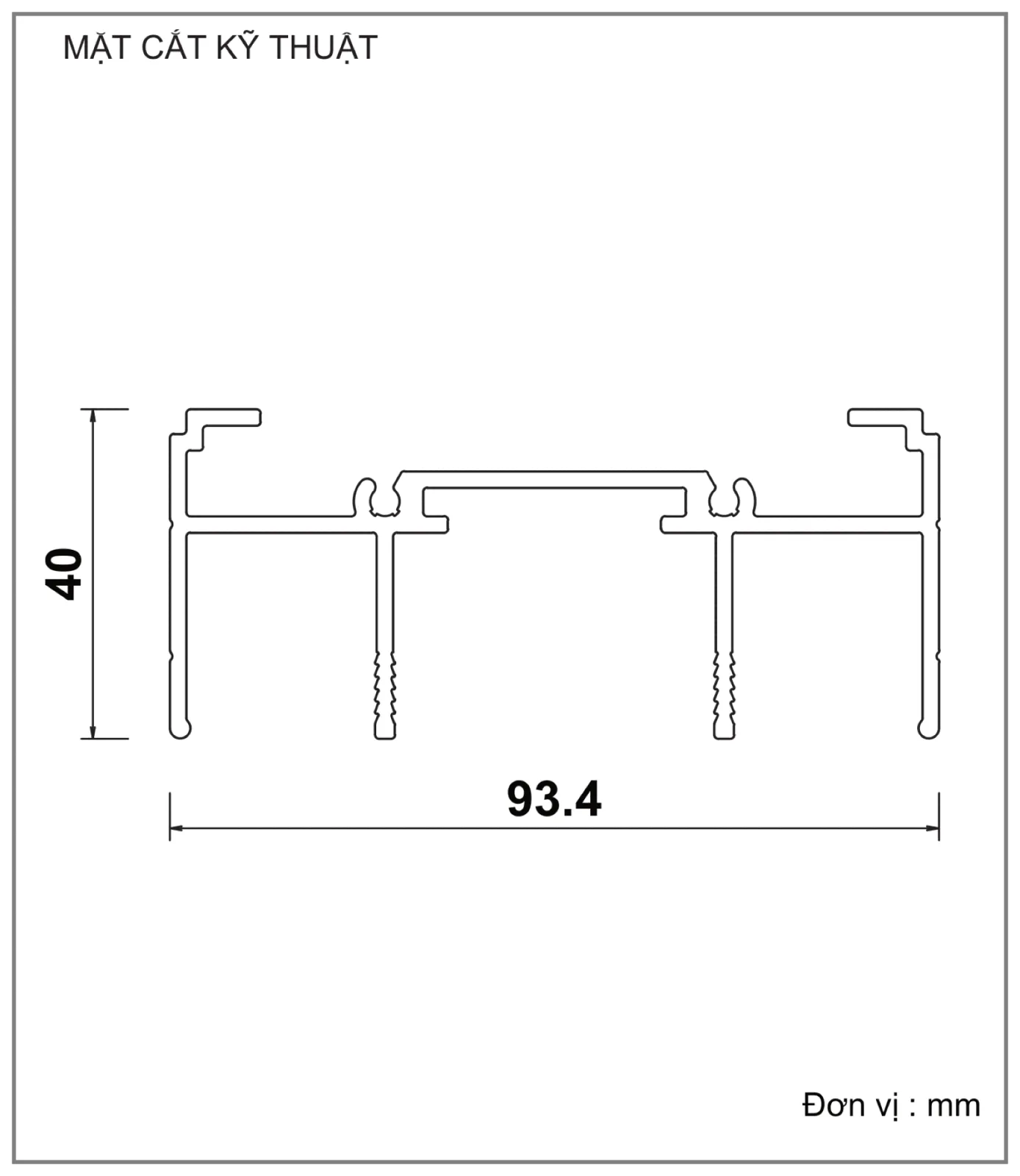

Mẫu đang được ARC WINDOW trưng bày có kích thước 93.4 × 40 mm, độ dày 2.0 mm, chiều dài thanh 5.8 m, trọng lượng 1.459 kg/m và bề mặt sơn tĩnh điện. Các thông số này phục vụ việc tra cứu, đối chiếu mặt cắt và chuẩn bị phương án gia công.
Thông số mặt cắt đang được ARC WINDOW trưng bày
· Profile: D1541A
· Hệ nhôm: Nhôm Xingfa hệ 93
· Kích thước: 93.4 × 40 mm
· Độ dày: 2.0 mm
· Chiều dài thanh: 5.8 m
· Trọng lượng: 1.459 kg/m
· Hoàn thiện bề mặt: Sơn tĩnh điện
· Ứng dụng: Khung ngang trên cửa lùa 2 ray
Vai trò của Profile D1541A trong bộ cửa
D1541A là một thành phần của bộ khung hệ 93, cần được đọc cùng khung ngang dưới D17182 và khung đứng D1543A. Kích thước lọt lòng, số cánh và vị trí hai ray phải được thể hiện thống nhất để khung trên khớp với toàn bộ chu vi cửa.
Chiều rộng ô cửa, số cánh và sơ đồ hai ray quyết định chiều dài D1541A cùng vị trí vùng dẫn hướng phía trên. Khi khung ngang trên được đọc cùng D17182 và hai khung đứng D1543A, chu vi khung mới vuông và đồng bộ với dãy cánh. Nếu chỉ lấy kích thước từ ray dưới để suy ra, khoảng lắp phụ kiện phía trên có thể không đúng cấu tạo.
Các yếu tố cần đối chiếu khi thiết kế và gia công
· Chiều rộng ô cửa và chiều dài cắt của thanh khung ngang trên.
· Sự đồng bộ với khung ngang dưới D17182 và khung đứng D1543A.
· Số cánh, cách phân bổ cánh trên hai ray và vùng giao cánh.
· Vị trí lắp khung vào ô chờ cùng dung sai gia công được duyệt.
Khách hàng có thể xem trực tiếp mặt cắt Profile D1541A, đối chiếu với Profile D17182, Profile D1543A và Profile D1546A trong catalogue mặt cắt nhôm Xingfa hệ 93. Ứng dụng hoàn thiện có thể tham khảo tại cửa đi lùa nhôm Xingfa hệ 93.
Từ cấu tạo profile hệ 93, bước tiếp theo là đối chiếu kính cường lực và các lựa chọn kính kiến trúc với bộ phụ kiện cửa lùa theo tải trọng cánh. Số cánh, hướng trượt, chiều rộng kính, cao độ ray, bánh xe, khóa và gioăng phải được chốt trong cùng một phương án cửa đi lùa hoàn chỉnh.
ARC WINDOW cung cấp hình ảnh, bản vẽ mặt cắt và thông số kỹ thuật để khách hàng, xưởng nhôm kính và đơn vị thiết kế đối chiếu. Kích thước cắt, số lượng thanh, cách ghép nối, loại kính và bộ phụ kiện cần được xác định theo bản vẽ cùng điều kiện thực tế của từng công trình.
