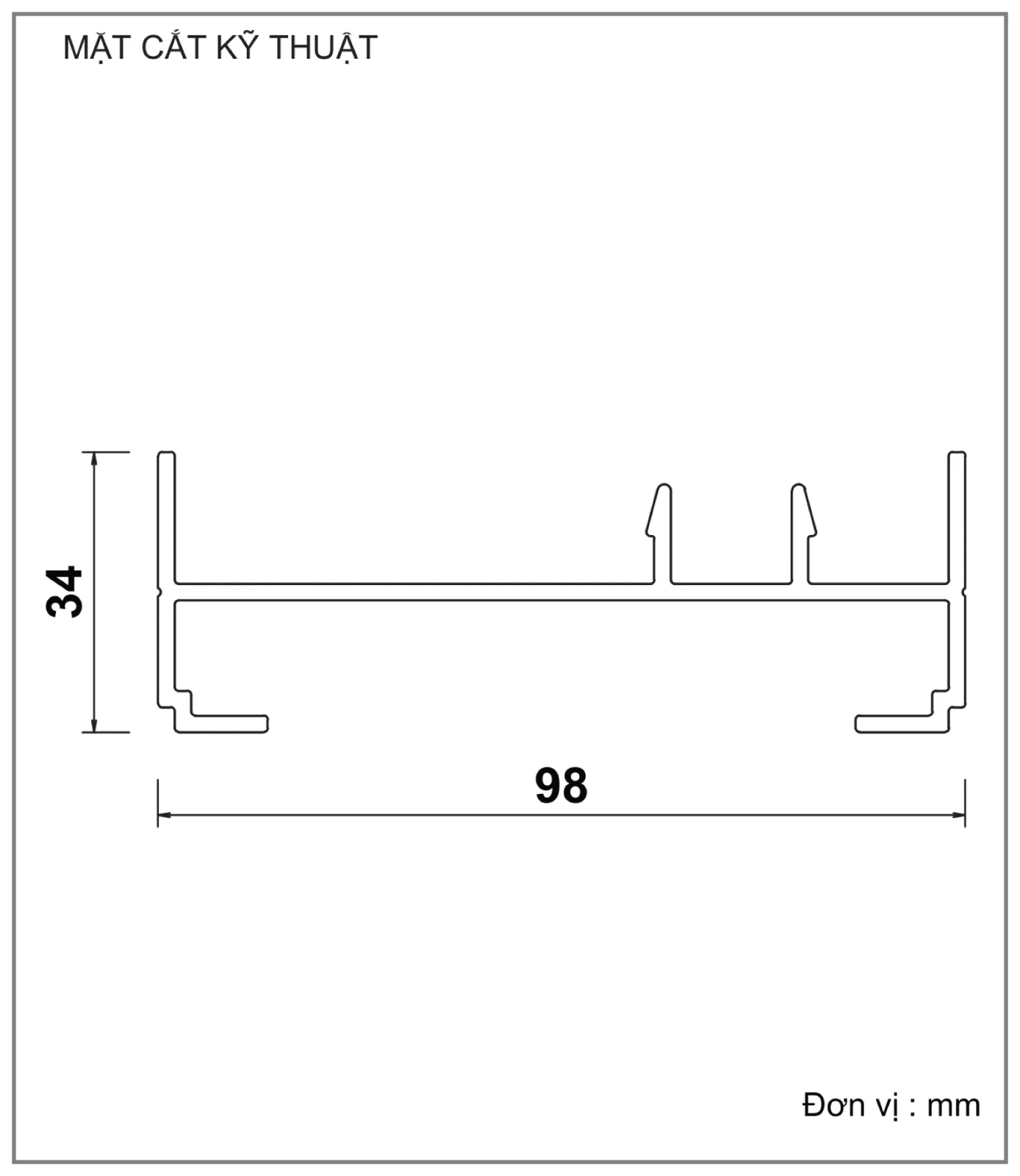

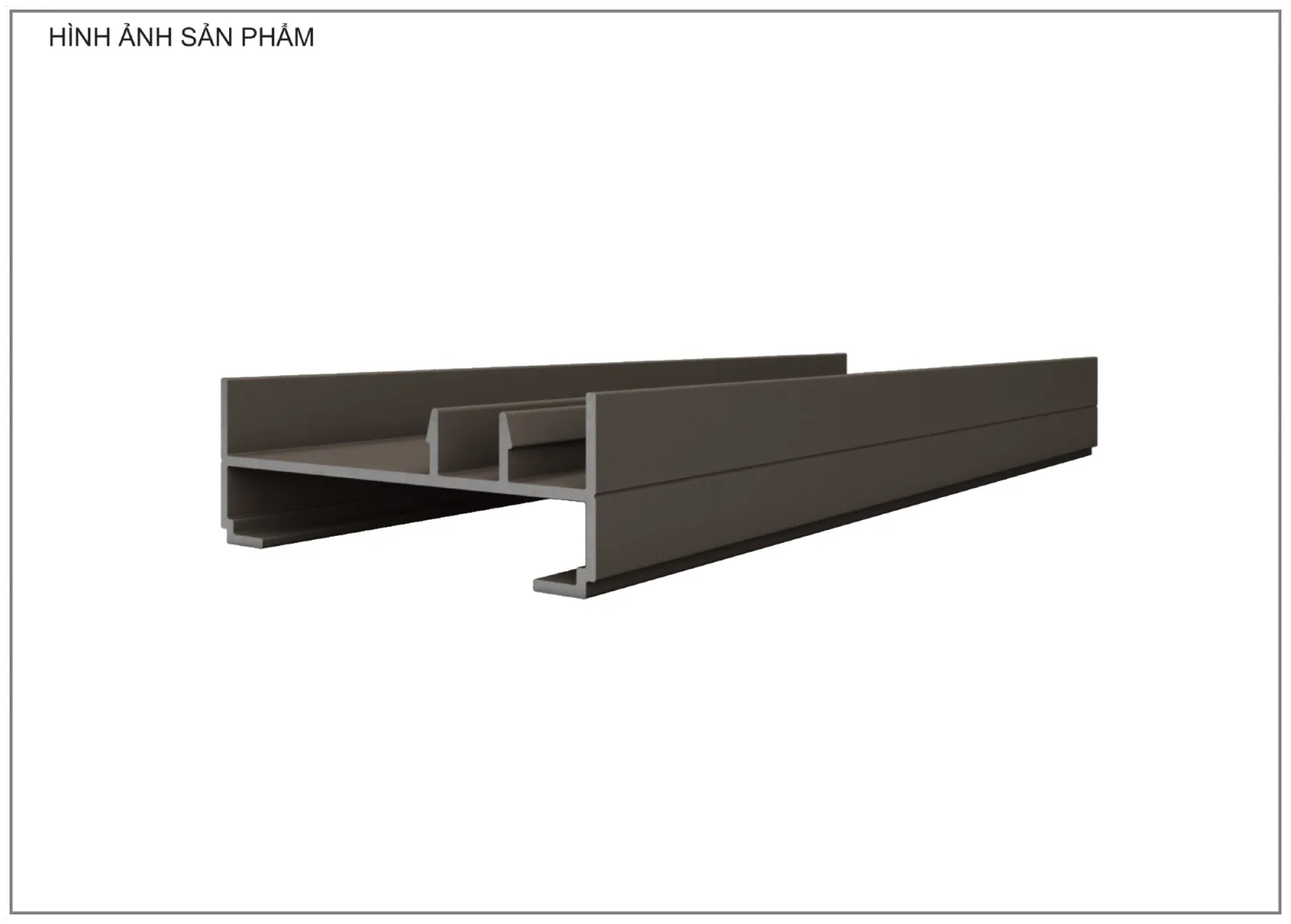

Mặt cắt nhôm Xingfa hệ 93 D1543A – Khung đứng cửa lùa 2 ray

Mặt cắt nhôm Xingfa hệ 93 D1543A được dùng làm khung đứng cho cửa lùa 2 ray. Hai thanh khung đứng tạo cạnh bên của ô cửa, liên kết với khung ngang trên và dưới để hoàn thiện chu vi bộ khung.

Mẫu đang được ARC WINDOW trưng bày có kích thước 98 × 34 mm, độ dày 2.0 mm, chiều dài thanh 5.8 m, trọng lượng 1.134 kg/m và bề mặt sơn tĩnh điện. Các thông số này phục vụ việc tra cứu, đối chiếu mặt cắt và chuẩn bị phương án gia công.

Thông số mặt cắt đang được ARC WINDOW trưng bày


·  Profile: D1543A

·  Hệ nhôm: Nhôm Xingfa hệ 93

·  Kích thước: 98 × 34 mm

·  Độ dày: 2.0 mm

·  Chiều dài thanh: 5.8 m

·  Trọng lượng: 1.134 kg/m

·  Hoàn thiện bề mặt: Sơn tĩnh điện

·  Ứng dụng: Khung đứng cửa lùa 2 ray


Vai trò của Profile D1543A trong bộ cửa


D1543A là vị trí cánh tiếp cận khi trượt về hai bên và cần được xác định đúng theo mặt trong, mặt ngoài của khung. Khi bóc tách, người dùng nên đối chiếu chiều cao thực tế, cách liên kết góc và quan hệ với D1541A, D17182 trước khi tính chiều dài thanh.

Chiều cao ô cửa, hướng trượt và cạnh đóng quyết định vị trí D1543A ở hai bên khung. Khi hai thanh đứng được ghép đúng với D1541A, D17182 và hướng miệng khóa, cánh sẽ tiếp giáp đúng phía khi đóng. Nếu đặt sai cạnh hoặc sai mặt trong - ngoài, vị trí khóa và khe đóng sẽ không đúng sơ đồ vận hành.


Các yếu tố cần đối chiếu khi thiết kế và gia công


·  Chiều cao ô cửa và chiều dài cắt của hai thanh khung đứng.

·  Mặt đặt ray, chiều vận hành cánh và cạnh cánh tiếp giáp khung.

·  Liên kết góc với khung trên D1541A và khung dưới D17182.

·  Vị trí bắt khung vào ô chờ và lớp hoàn thiện tường hai bên.

Khách hàng có thể xem trực tiếp mặt cắt Profile D1543A, đối chiếu với Profile D1541A, Profile D17182 và Profile D1546A trong catalogue mặt cắt nhôm Xingfa hệ 93. Ứng dụng hoàn thiện có thể tham khảo tại cửa đi lùa nhôm Xingfa hệ 93.

Từ cấu tạo profile hệ 93, bước tiếp theo là đối chiếu kính cường lực và các lựa chọn kính kiến trúc với bộ phụ kiện cửa lùa theo tải trọng cánh. Số cánh, hướng trượt, chiều rộng kính, cao độ ray, bánh xe, khóa và gioăng phải được chốt trong cùng một phương án cửa đi lùa hoàn chỉnh.

ARC WINDOW cung cấp hình ảnh, bản vẽ mặt cắt và thông số kỹ thuật để khách hàng, xưởng nhôm kính và đơn vị thiết kế đối chiếu. Kích thước cắt, số lượng thanh, cách ghép nối, loại kính và bộ phụ kiện cần được xác định theo bản vẽ cùng điều kiện thực tế của từng công trình.
