Mặt cắt nhôm Xingfa hệ 93 D17182 – Khung ngang dưới cửa lùa 2 ray bằng

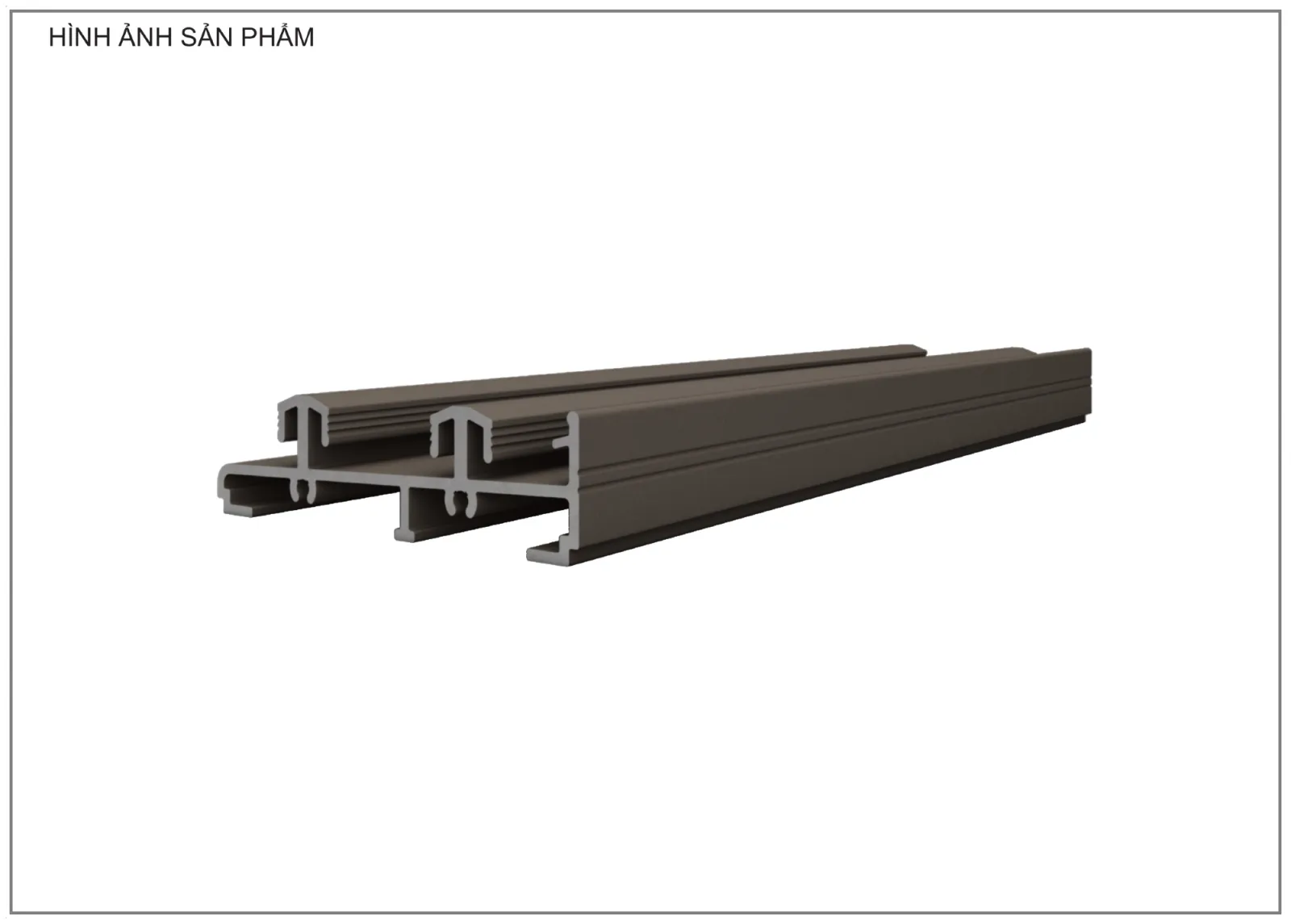

Profile D17182 là mặt cắt khung ngang dưới cửa lùa 2 ray bằng thuộc hệ nhôm Xingfa 93. Thanh tạo phần đáy của bộ khung và là khu vực các cánh lùa vận hành theo cấu tạo ray được thiết kế.

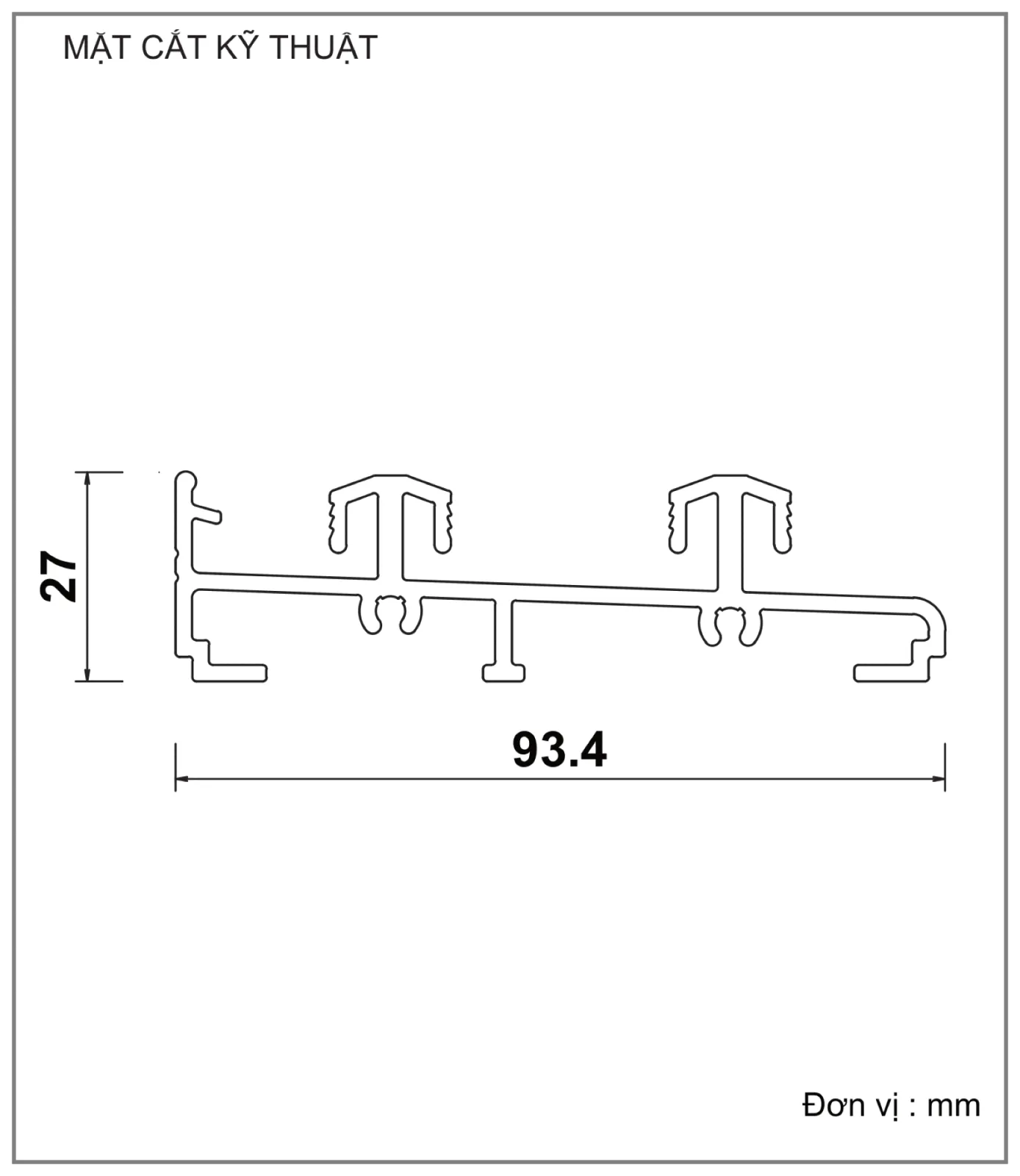

Mẫu đang được ARC WINDOW trưng bày có kích thước 93.4 × 27 mm, độ dày 2.0 mm, chiều dài thanh 5.8 m, trọng lượng 1.307 kg/m và bề mặt sơn tĩnh điện. Các thông số này phục vụ việc tra cứu, đối chiếu mặt cắt và chuẩn bị phương án gia công.

Thông số mặt cắt đang được ARC WINDOW trưng bày


·  Profile: D17182

·  Hệ nhôm: Nhôm Xingfa hệ 93

·  Kích thước: 93.4 × 27 mm

·  Độ dày: 2.0 mm

·  Chiều dài thanh: 5.8 m

·  Trọng lượng: 1.307 kg/m

·  Hoàn thiện bề mặt: Sơn tĩnh điện

·  Ứng dụng: Khung ngang dưới cửa lùa 2 ray bằng


Vai trò của Profile D17182 trong bộ cửa


Vị trí ở ngưỡng cửa khiến D17182 cần được phối hợp với cao độ sàn và điều kiện lắp đặt thực tế. Thanh phải khớp với khung ngang trên D1541A, khung đứng D1543A và phương án bánh xe của cánh; các chi tiết thoát nước hoặc hoàn thiện ngưỡng chỉ được xác định theo bản vẽ được duyệt.

Cao độ sàn, yêu cầu thoát nước và phương án bánh xe quyết định vị trí lắp D17182 tại ngưỡng cửa. Khi ray dưới được chốt cùng D1541A, D1543A và bộ cánh, đường chạy mới liên tục và thuận tiện vệ sinh. Nếu cao độ ray không thống nhất với hoàn thiện sàn, cánh có thể chạy sai hoặc phát sinh xung đột tại lối đi.


Các yếu tố cần đối chiếu khi thiết kế và gia công


·  Cao độ sàn hoàn thiện và vị trí đặt khung ngang dưới.

·  Chiều rộng ô cửa, số cánh và đường chạy trên hai ray.

·  Liên kết với D1541A, D1543A và hệ cánh cửa lùa hệ 93.

·  Điều kiện tiếp xúc thời tiết, thoát nước và bảo trì ray tại công trình.

Khách hàng có thể xem trực tiếp mặt cắt Profile D17182, đối chiếu với Profile D1541A, Profile D1543A và Profile D1545A trong catalogue mặt cắt nhôm Xingfa hệ 93. Ứng dụng hoàn thiện có thể tham khảo tại cửa đi lùa nhôm Xingfa hệ 93.

Từ cấu tạo profile hệ 93, bước tiếp theo là đối chiếu kính cường lực và các lựa chọn kính kiến trúc với bộ phụ kiện cửa lùa theo tải trọng cánh. Số cánh, hướng trượt, chiều rộng kính, cao độ ray, bánh xe, khóa và gioăng phải được chốt trong cùng một phương án cửa đi lùa hoàn chỉnh.

ARC WINDOW cung cấp hình ảnh, bản vẽ mặt cắt và thông số kỹ thuật để khách hàng, xưởng nhôm kính và đơn vị thiết kế đối chiếu. Kích thước cắt, số lượng thanh, cách ghép nối, loại kính và bộ phụ kiện cần được xác định theo bản vẽ cùng điều kiện thực tế của từng công trình.
