Mặt cắt nhôm Xingfa hệ 93 D1547A – Cánh đứng móc cửa lùa
Thông số kỹ thuật
| PROFILE | D1547A |
|---|---|
| Kích thước | 39.2 x 50 mm |
| Độ dày | 2.0 mm |
| Chiều dài thanh | 5.8 m |
| Trọng lượng | 1.098 kg/m |
| Hoàn thiện bề mặt | Sơn tĩnh điện |
| Ứng dụng | Cánh đứng móc |
Thông số trên trang là cấu hình tham khảo. Kích thước, vật liệu và phương án thi công sẽ được xác định theo nhu cầu sử dụng, vị trí lắp đặt và điều kiện thực tế của từng công trình. ARC WINDOW nhận khảo sát, tư vấn phương án kỹ thuật và báo giá miễn phí tại Đà Nẵng.
Mô tả hệ nhôm
Mặt cắt nhôm Xingfa hệ 93 D1547A là profile cánh đứng móc của cửa lùa. Thanh được bố trí tại vùng hai cánh giao nhau theo cấu tạo, giúp xác định đúng phần tiết diện móc khi các cánh đóng về vị trí làm việc.

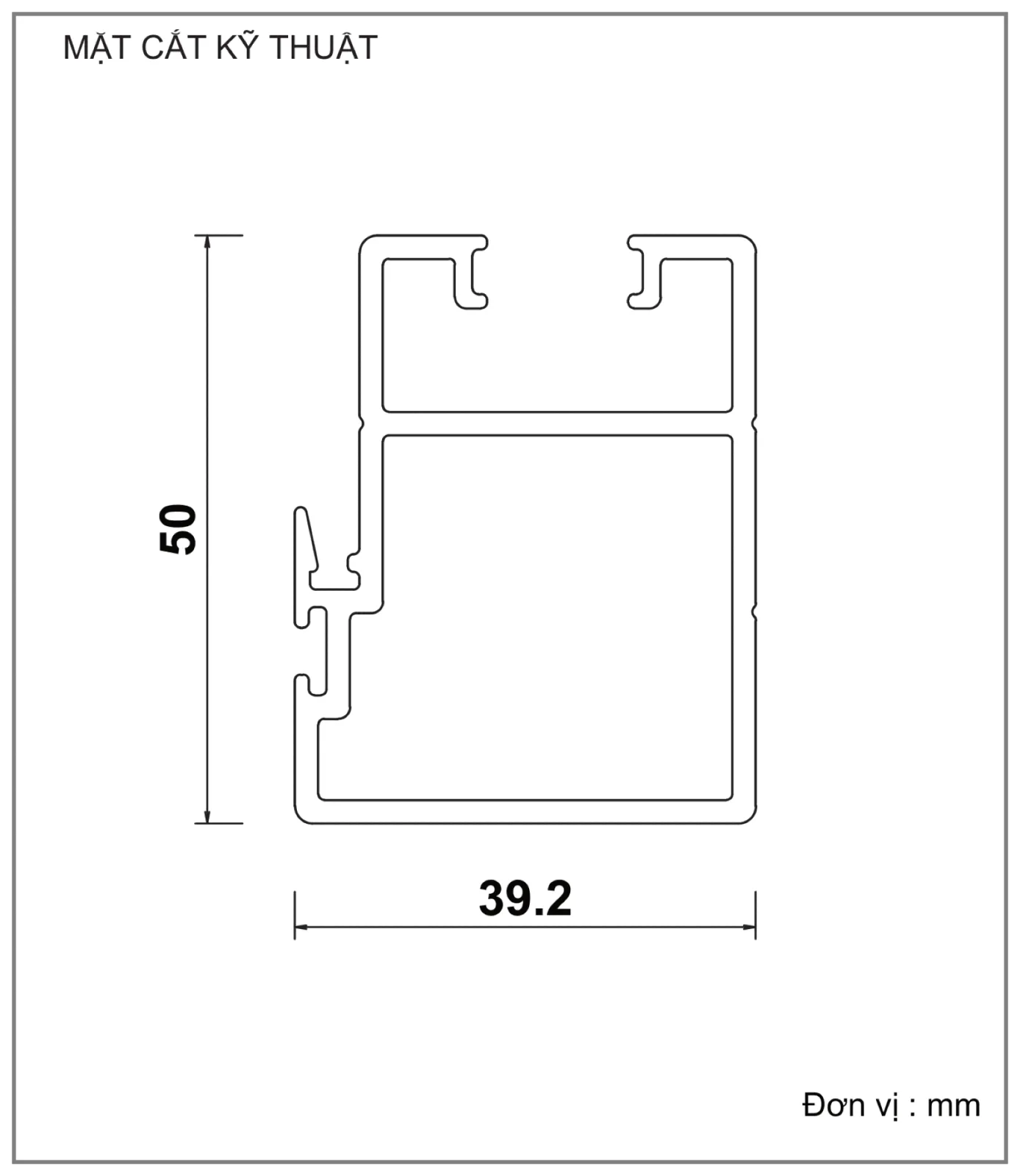

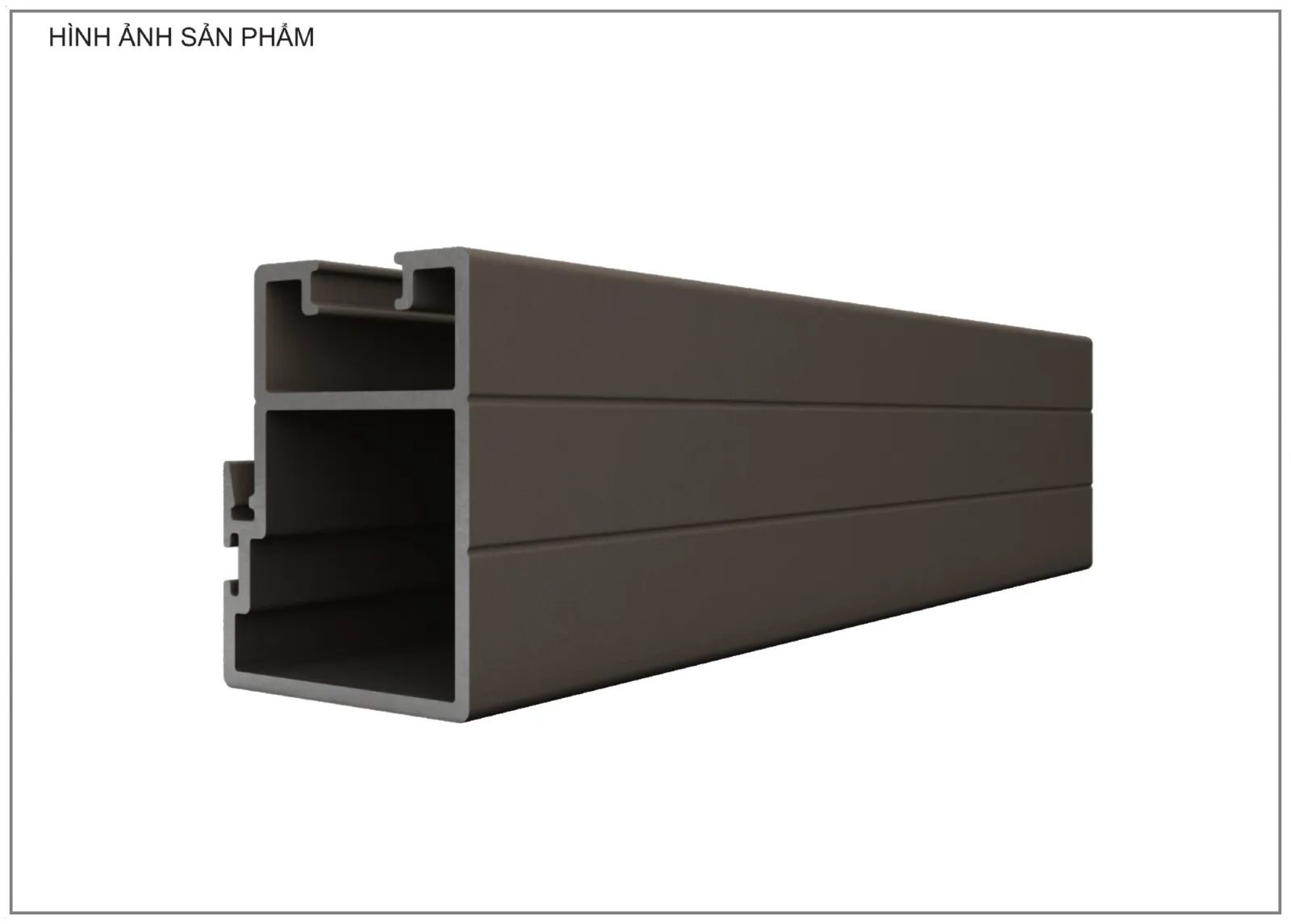

Mẫu đang được ARC WINDOW trưng bày có kích thước 39.2 × 50 mm, độ dày 2.0 mm, chiều dài thanh 5.8 m, trọng lượng 1.098 kg/m và bề mặt sơn tĩnh điện. Các thông số này phục vụ việc tra cứu, đối chiếu mặt cắt và chuẩn bị phương án gia công.
Thông số mặt cắt đang được ARC WINDOW trưng bày
· Profile: D1547A
· Hệ nhôm: Nhôm Xingfa hệ 93
· Kích thước: 39.2 × 50 mm
· Độ dày: 2.0 mm
· Chiều dài thanh: 5.8 m
· Trọng lượng: 1.098 kg/m
· Hoàn thiện bề mặt: Sơn tĩnh điện
· Ứng dụng: Cánh đứng móc
Vai trò của Profile D1547A trong bộ cửa
D1547A làm việc theo cặp tại đường giao cánh và cần đặt đúng chiều trên ray trong hoặc ray ngoài. Việc đối chiếu với cánh đứng trơn D1546A, cánh ngang D1544A – D1545A và sơ đồ chuyển động sẽ hạn chế nhầm cạnh khi gia công.
Vị trí hai cánh giao nhau quyết định chiều móc và mặt lắp D1547A trên ray trong hoặc ray ngoài. Khi D1547A được đối chiếu cùng D1546A, D1544A - D1545A và sơ đồ trượt, vùng giao cánh mới có cơ sở để bố trí gioăng, khóa và nẹp đối đầu. Nhầm chiều móc sẽ làm sai đường đóng của cửa.
Các yếu tố cần đối chiếu khi thiết kế và gia công
· Vị trí đường giao giữa hai cánh và chiều móc của từng thanh.
· Thứ tự cánh chạy trên ray trong, ray ngoài của khung hệ 93.
· Liên kết với cánh ngang trên D1544A và cánh ngang dưới D1545A.
· Phương án 2 cánh hoặc 4 cánh và cách bố trí nẹp đối đầu khi cần.
Khách hàng có thể xem trực tiếp mặt cắt Profile D1547A, đối chiếu với Profile D1546A, Profile D1544A và Profile D1548A trong catalogue mặt cắt nhôm Xingfa hệ 93. Ứng dụng hoàn thiện có thể tham khảo tại cửa đi lùa nhôm Xingfa hệ 93.
Từ cấu tạo profile hệ 93, bước tiếp theo là đối chiếu kính cường lực và các lựa chọn kính kiến trúc với bộ phụ kiện cửa lùa theo tải trọng cánh. Số cánh, hướng trượt, chiều rộng kính, cao độ ray, bánh xe, khóa và gioăng phải được chốt trong cùng một phương án cửa đi lùa hoàn chỉnh.
ARC WINDOW cung cấp hình ảnh, bản vẽ mặt cắt và thông số kỹ thuật để khách hàng, xưởng nhôm kính và đơn vị thiết kế đối chiếu. Kích thước cắt, số lượng thanh, cách ghép nối, loại kính và bộ phụ kiện cần được xác định theo bản vẽ cùng điều kiện thực tế của từng công trình.
