Mặt cắt nhôm Xingfa hệ 63 F520 – Ốp giữa hai cánh mở

Profile F520 là thanh ốp giữa hai cánh mở trong hệ cửa xếp trượt nhôm Xingfa 63. Chi tiết được bố trí tại vùng tiếp giáp giữa hai cánh theo sơ đồ xếp, giúp hoàn thiện đường gặp cánh trong cấu tạo được lựa chọn.

Mẫu đang được ARC WINDOW trưng bày có kích thước 25 × 23.3 mm, độ dày 1.3 mm, chiều dài thanh 5.8 m, trọng lượng 0.241 kg/m và bề mặt sơn tĩnh điện. Các thông số này phục vụ việc tra cứu, đối chiếu mặt cắt và chuẩn bị phương án gia công.

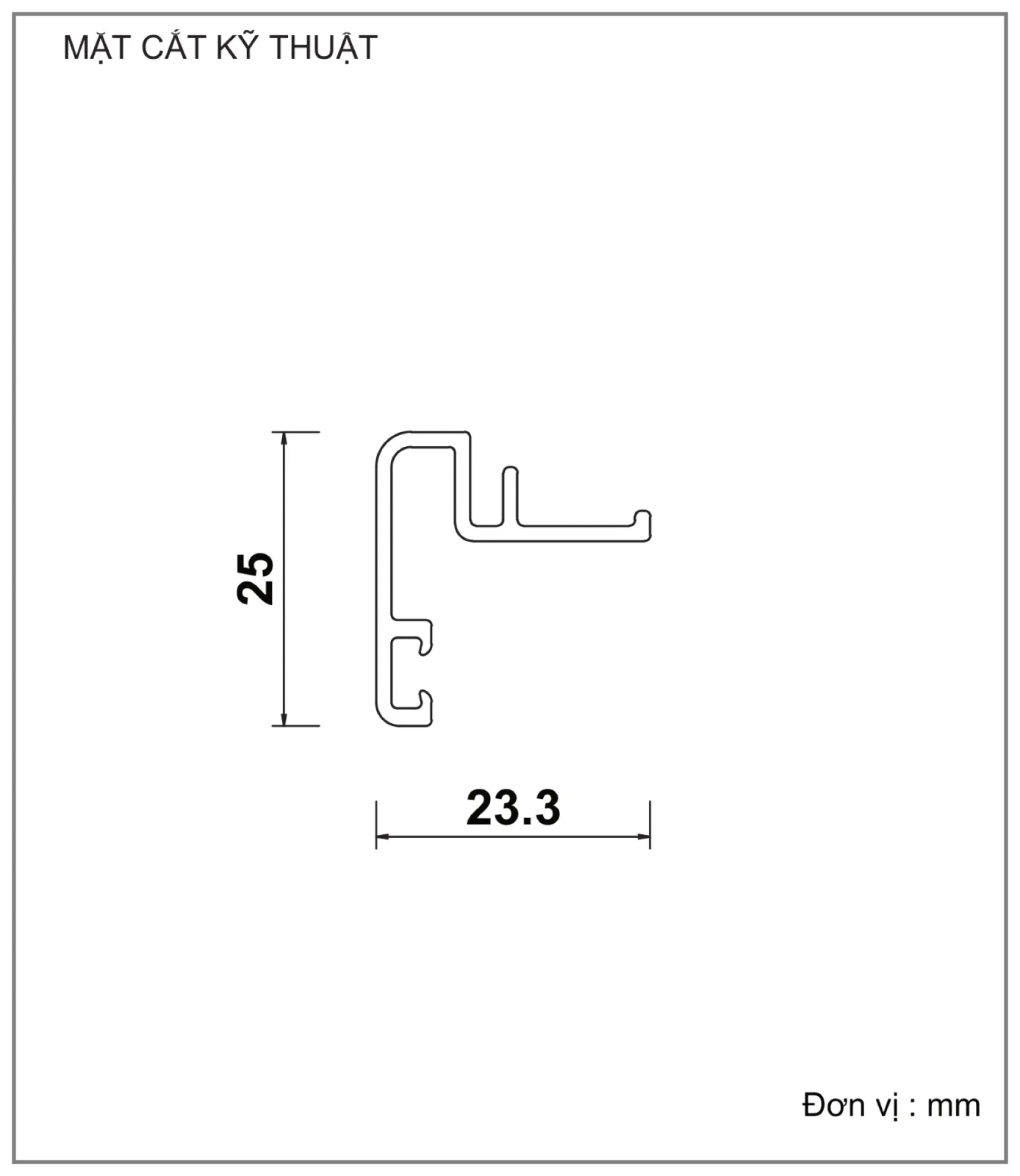

Thông số mặt cắt đang được ARC WINDOW trưng bày


·  Profile: F520

·  Hệ nhôm: Nhôm Xingfa hệ 63

·  Kích thước: 25 × 23.3 mm

·  Độ dày: 1.3 mm

·  Chiều dài thanh: 5.8 m

·  Trọng lượng: 0.241 kg/m

·  Hoàn thiện bề mặt: Sơn tĩnh điện

·  Ứng dụng: Ốp giữa hai cánh mở


Vai trò của Profile F520 trong bộ cửa


F520 cần được kiểm tra theo cặp cánh F523 liền kề và chiều gập của dãy cửa. Do mỗi phương án xếp có thứ tự cánh khác nhau, bản vẽ phải thể hiện rõ mặt lắp thanh ốp, vị trí bản lề và cạnh đóng trước khi gia công.

Cặp cánh liền kề, chiều gập và thứ tự xếp quyết định mặt lắp F520 giữa hai cánh. Khi thanh ốp được đối chiếu cùng F523, F521, vị trí bản lề và cạnh đóng, đường gập sẽ hoàn thiện thống nhất và không cản trở hành trình. Lắp sai mặt có thể làm hai cánh xung đột khi mở hoặc không khép đúng khi đóng.


Các yếu tố cần đối chiếu khi thiết kế và gia công


·  Cặp cánh liền kề cần lắp thanh ốp và chiều gập của chúng.

·  Sơ đồ xếp một phía hoặc hai phía và thứ tự toàn bộ dãy cánh.

·  Vị trí bản lề, gioăng và đường tiếp giáp giữa hai cánh F523.

·  Chiều cao cánh, chiều dài cắt và cách hoàn thiện hai đầu thanh.

Khách hàng có thể xem trực tiếp mặt cắt Profile F520, đối chiếu với Profile F523, Profile F521 và Profile F607 trong catalogue mặt cắt nhôm Xingfa hệ 63. Ứng dụng hoàn thiện có thể tham khảo tại cửa xếp trượt nhôm Xingfa hệ 63.

Sau khi xác định số cánh, hướng xếp và vị trí cánh đi chính, người đọc nên chọn kính phù hợp cho cửa xếp trượt và đối chiếu hệ bản lề, bánh xe, ray, khóa cùng phụ kiện chuyển động. Kích thước từng cánh và khối lượng kính là cơ sở để cấu hình dãy cánh hệ 63 vận hành đồng bộ.

ARC WINDOW cung cấp hình ảnh, bản vẽ mặt cắt và thông số kỹ thuật để khách hàng, xưởng nhôm kính và đơn vị thiết kế đối chiếu. Kích thước cắt, số lượng thanh, cách ghép nối, loại kính và bộ phụ kiện cần được xác định theo bản vẽ cùng điều kiện thực tế của từng công trình.
