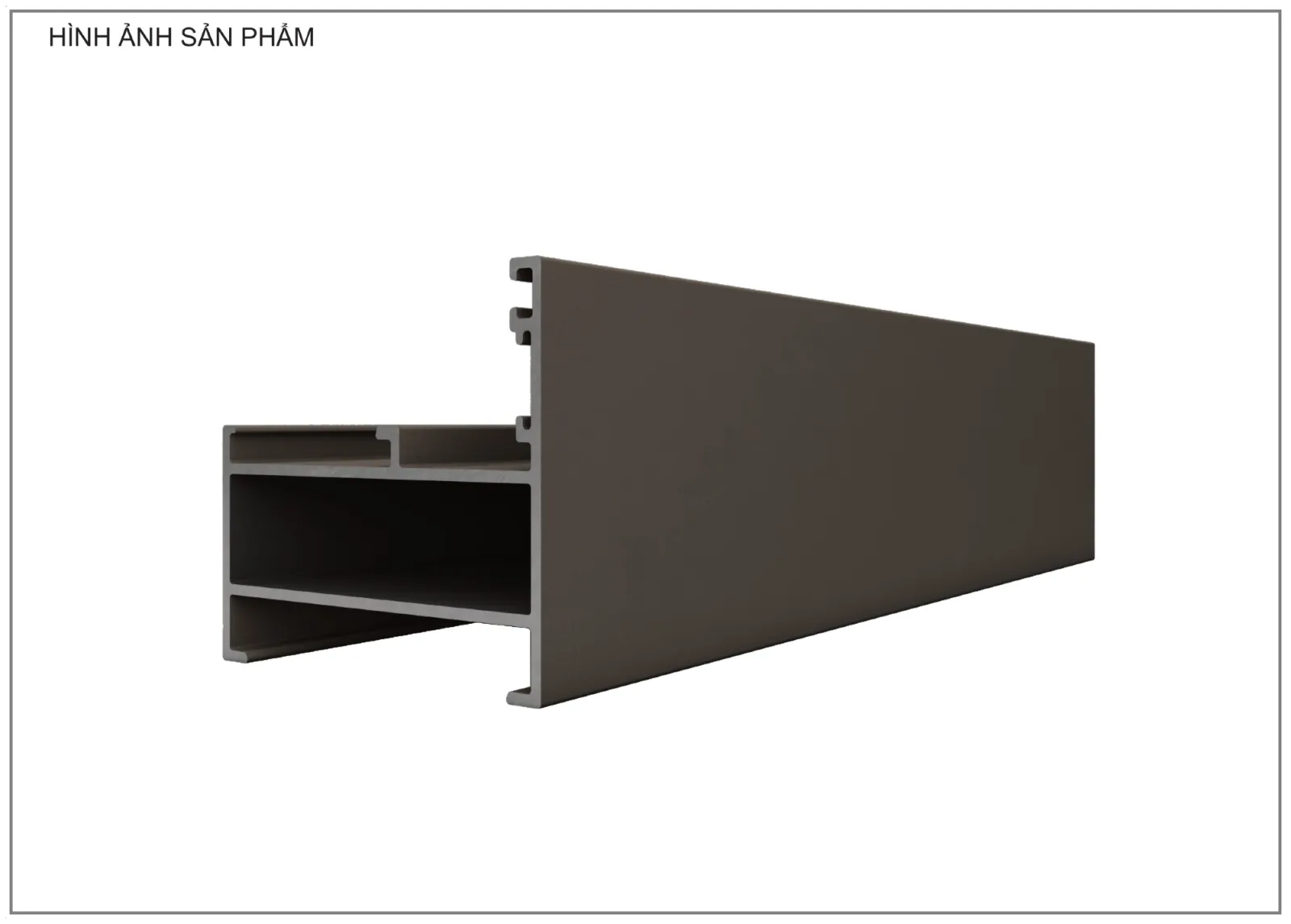

Mặt cắt nhôm Xingfa hệ 55 C3209 – Khung bao vách kính cố định

Mặt cắt nhôm Xingfa hệ 55 C3209 là profile khung bao dùng cho vách kính cố định. Thanh được bố trí quanh ô kính không mở, tạo cơ sở để lắp kính, nẹp và gioăng theo kích thước của mảng vách.

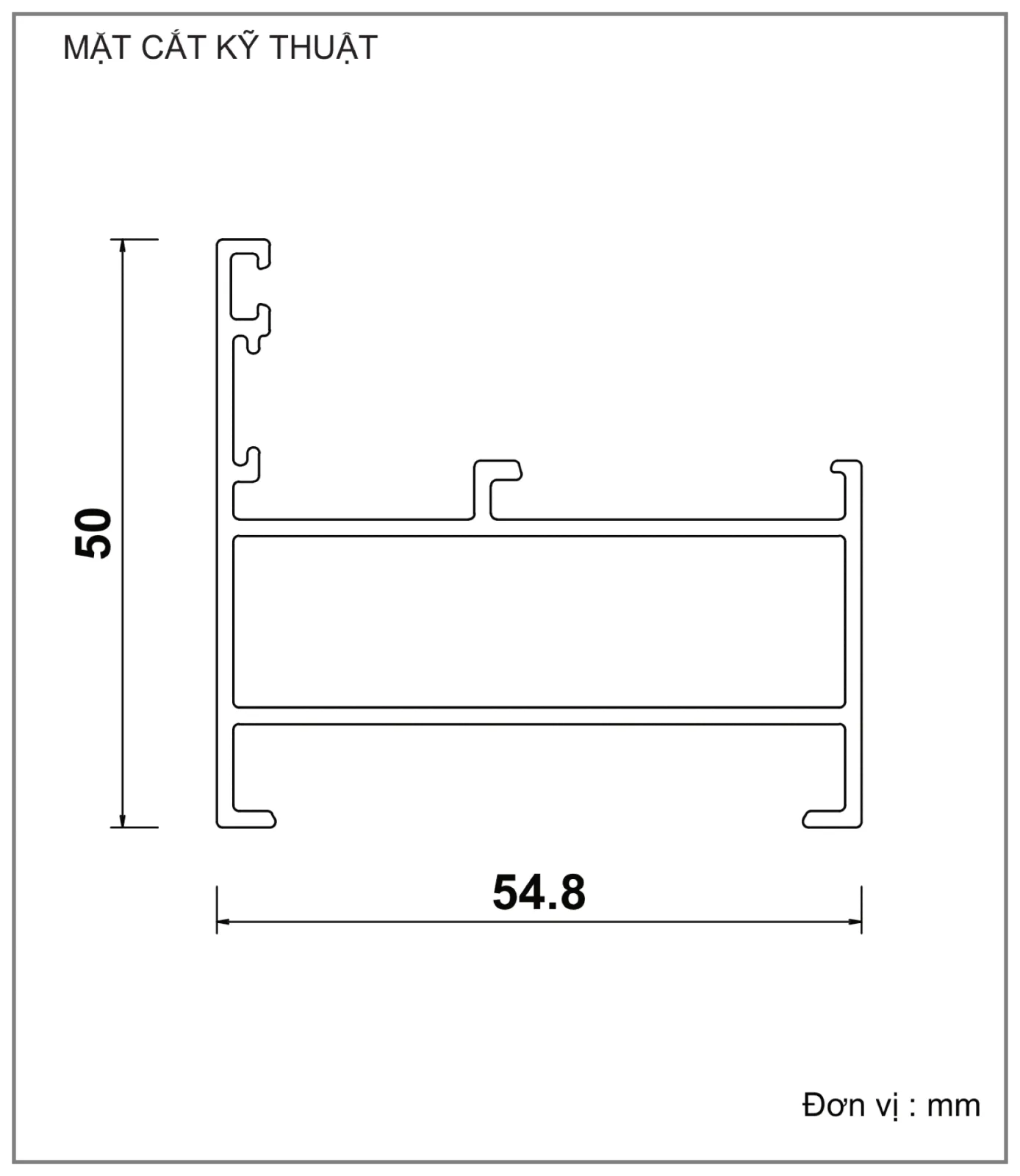

Mẫu đang được ARC WINDOW trưng bày có kích thước 54.8 × 50 mm, độ dày 1.4 mm, chiều dài thanh 5.8 m, trọng lượng 0.802 kg/m và bề mặt sơn tĩnh điện. Các thông số này phục vụ việc tra cứu, đối chiếu mặt cắt và chuẩn bị phương án gia công.

Thông số mặt cắt đang được ARC WINDOW trưng bày


·  Profile: C3209

·  Hệ nhôm: Nhôm Xingfa hệ 55

·  Kích thước: 54.8 × 50 mm

·  Độ dày: 1.4 mm

·  Chiều dài thanh: 5.8 m

·  Trọng lượng: 0.802 kg/m

·  Hoàn thiện bề mặt: Sơn tĩnh điện

·  Ứng dụng: Khung bao vách kính cố định


Vai trò của Profile C3209 trong bộ cửa


Vì vách kính cố định không có cánh vận hành, nội dung đối chiếu tập trung vào cách chia ô, kích thước tấm kính và quan hệ giữa khung bao với nẹp kính C3295. Khi mảng kính cần chia nhỏ, profile đố chữ T C3203 có thể được đưa vào phương án để hình thành các ô độc lập.

Kích thước tổng thể của mảng vách và cách chia ô quyết định chiều dài C3209, số lượng thanh C3203 cùng kích thước từng tấm kính. Khi lưới chia được chốt trước, khung, nẹp C3295 và kính có thể bóc tách theo cùng một mặt đứng. Nếu thay đổi vị trí đố sau khi đã đặt kính, kích thước ô và danh sách vật tư sẽ phải điều chỉnh theo.


Các yếu tố cần đối chiếu khi thiết kế và gia công


·  Kích thước tổng thể của vách và số lượng ô kính cần bố trí.

·  Vị trí đố C3203 nếu thiết kế có chia ô theo chiều đứng hoặc chiều ngang.

·  Loại kính, độ dày kính, nẹp C3295 và gioăng theo cấu tạo được duyệt.

·  Liên kết khung với ô chờ và trình tự lắp kính tại công trình.

Khách hàng có thể xem trực tiếp mặt cắt Profile C3209, đối chiếu với Profile C3295, Profile C3203 và Profile C1687 trong catalogue mặt cắt nhôm Xingfa hệ 55. Ứng dụng hoàn thiện có thể tham khảo tại vách kính cố định khung nhôm Xingfa hệ 55; các lựa chọn kính được giới thiệu trong danh mục kính kiến trúc ARC WINDOW.

Sau khi chốt lưới khung và kích thước từng ô, người đọc có thể lựa chọn tại danh mục kính kiến trúc ARC WINDOW và kiểm tra các chi tiết phụ kiện, gioăng và liên kết. Trình tự này giúp khung, đố, nẹp, kính và vật tư lắp đặt được xác định từ cùng một bản vẽ mặt đứng.

ARC WINDOW cung cấp hình ảnh, bản vẽ mặt cắt và thông số kỹ thuật để khách hàng, xưởng nhôm kính và đơn vị thiết kế đối chiếu. Kích thước cắt, số lượng thanh, cách ghép nối, loại kính và bộ phụ kiện cần được xác định theo bản vẽ cùng điều kiện thực tế của từng công trình.
