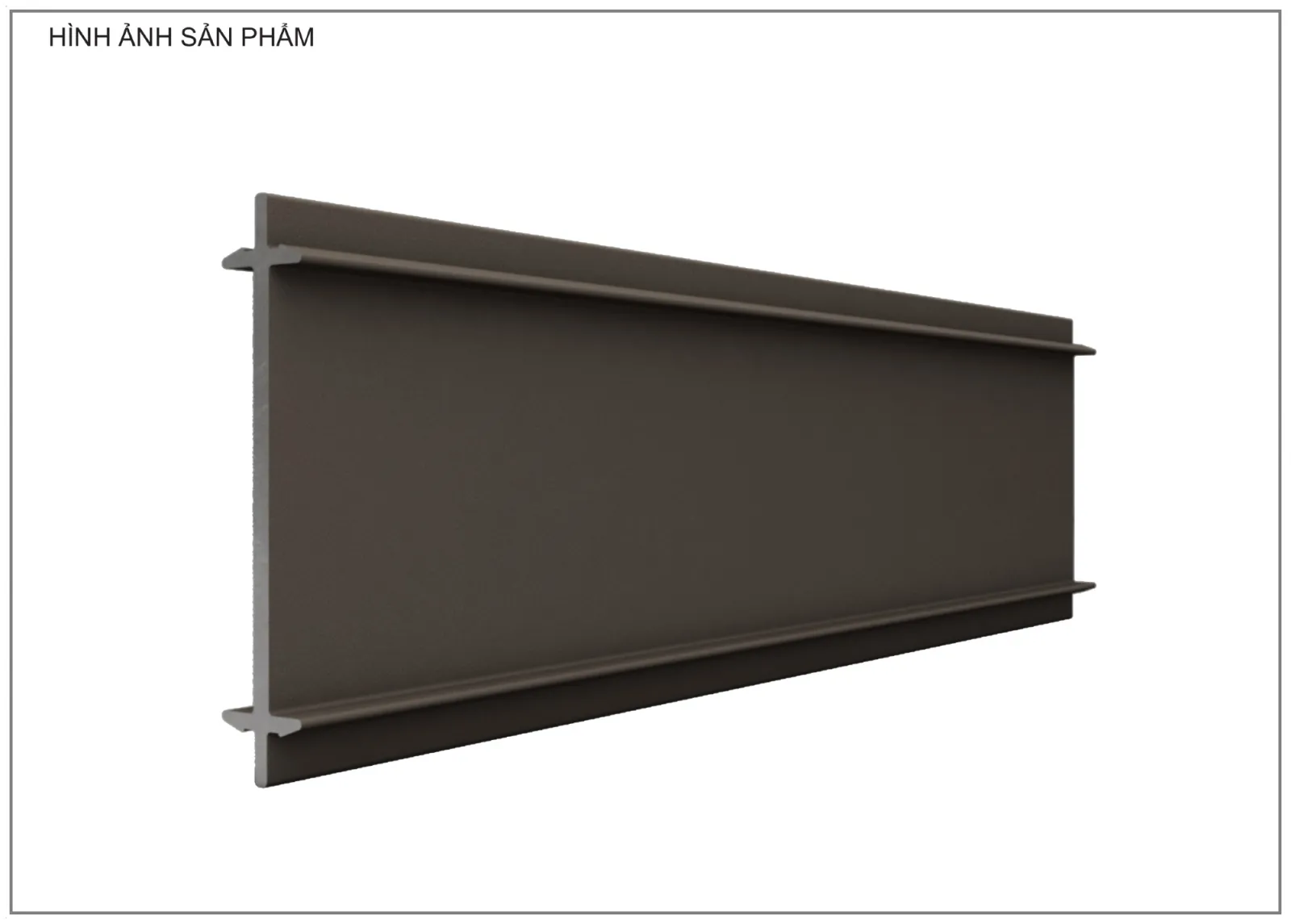

Mặt cắt nhôm Xingfa hệ 55 C3300 – Nẹp nối khung

Mặt cắt nhôm Xingfa hệ 55 C3300 là nẹp nối khung, được dùng để hoàn thiện vị trí ghép giữa các khung trong cấu tạo phù hợp. Đây là thanh có tiết diện mỏng, cần được nhận diện đúng mặt lắp và đường nối trên bản vẽ.

Mẫu đang được ARC WINDOW trưng bày có kích thước 55 × 2.0 mm, độ dày 2.0 mm, chiều dài thanh 5.8 m, trọng lượng 0.347 kg/m và bề mặt sơn tĩnh điện. Các thông số này phục vụ việc tra cứu, đối chiếu mặt cắt và chuẩn bị phương án gia công.

Thông số mặt cắt đang được ARC WINDOW trưng bày


·  Profile: C3300

·  Hệ nhôm: Nhôm Xingfa hệ 55

·  Kích thước: 55 × 2.0 mm

·  Độ dày: 2.0 mm

·  Chiều dài thanh: 5.8 m

·  Trọng lượng: 0.347 kg/m

·  Hoàn thiện bề mặt: Sơn tĩnh điện

·  Ứng dụng: Nẹp nối khung


Vai trò của Profile C3300 trong bộ cửa


C3300 thường được đối chiếu với profile nối khung chịu lực C3310. Hai mã có chức năng khác nhau trong tổ hợp, vì vậy danh sách vật tư phải ghi rõ thanh nối chính và thanh nẹp hoàn thiện, đồng thời kiểm tra chiều dài thực tế của từng đường ghép.

C3300 chỉ phát huy đúng vai trò khi đi cùng thanh nối C3310 và hai phần khung cần ghép. Chốt trước chiều dài đường nối, mặt lắp và vị trí cần che giúp nẹp hoàn thiện liên tục, đồng thời tách rõ chi tiết chịu lực với chi tiết hoàn thiện. Nếu dùng không đúng cặp profile, đường ghép có thể sai hình học hoặc khó cân chỉnh.


Các yếu tố cần đối chiếu khi thiết kế và gia công


·  Chiều dài và vị trí đường nối giữa các khung.

·  Cấu tạo ghép có sử dụng profile C3310 hay chi tiết liên kết khác.

·  Mặt lắp của nẹp và yêu cầu hoàn thiện đường tiếp giáp.

·  Màu sơn tĩnh điện cần đồng nhất với khung bao liền kề.

Khách hàng có thể xem trực tiếp mặt cắt Profile C3300, đối chiếu với Profile C3310, Profile C3328 và Profile C3209 trong catalogue mặt cắt nhôm Xingfa hệ 55. Ứng dụng hoàn thiện có thể tham khảo tại cửa đi mở quay nhôm Xingfa hệ 55 hoặc vách kính cố định khung nhôm Xingfa hệ 55.

Khi vị trí ghép đã được thể hiện rõ trên bản vẽ, cần tiếp tục đối chiếu loại kính của phần khung liên quan và giải pháp phụ kiện, gioăng cùng chi tiết liên kết. Việc đọc theo toàn bộ cấu hình giúp thanh nối, nẹp hoàn thiện và các bộ phận xung quanh không bị bóc tách như những chi tiết rời rạc.

ARC WINDOW cung cấp hình ảnh, bản vẽ mặt cắt và thông số kỹ thuật để khách hàng, xưởng nhôm kính và đơn vị thiết kế đối chiếu. Kích thước cắt, số lượng thanh, cách ghép nối, loại kính và bộ phụ kiện cần được xác định theo bản vẽ cùng điều kiện thực tế của từng công trình.
