Mặt cắt nhôm Xingfa hệ 93 D1545A – Cánh ngang dưới cửa lùa

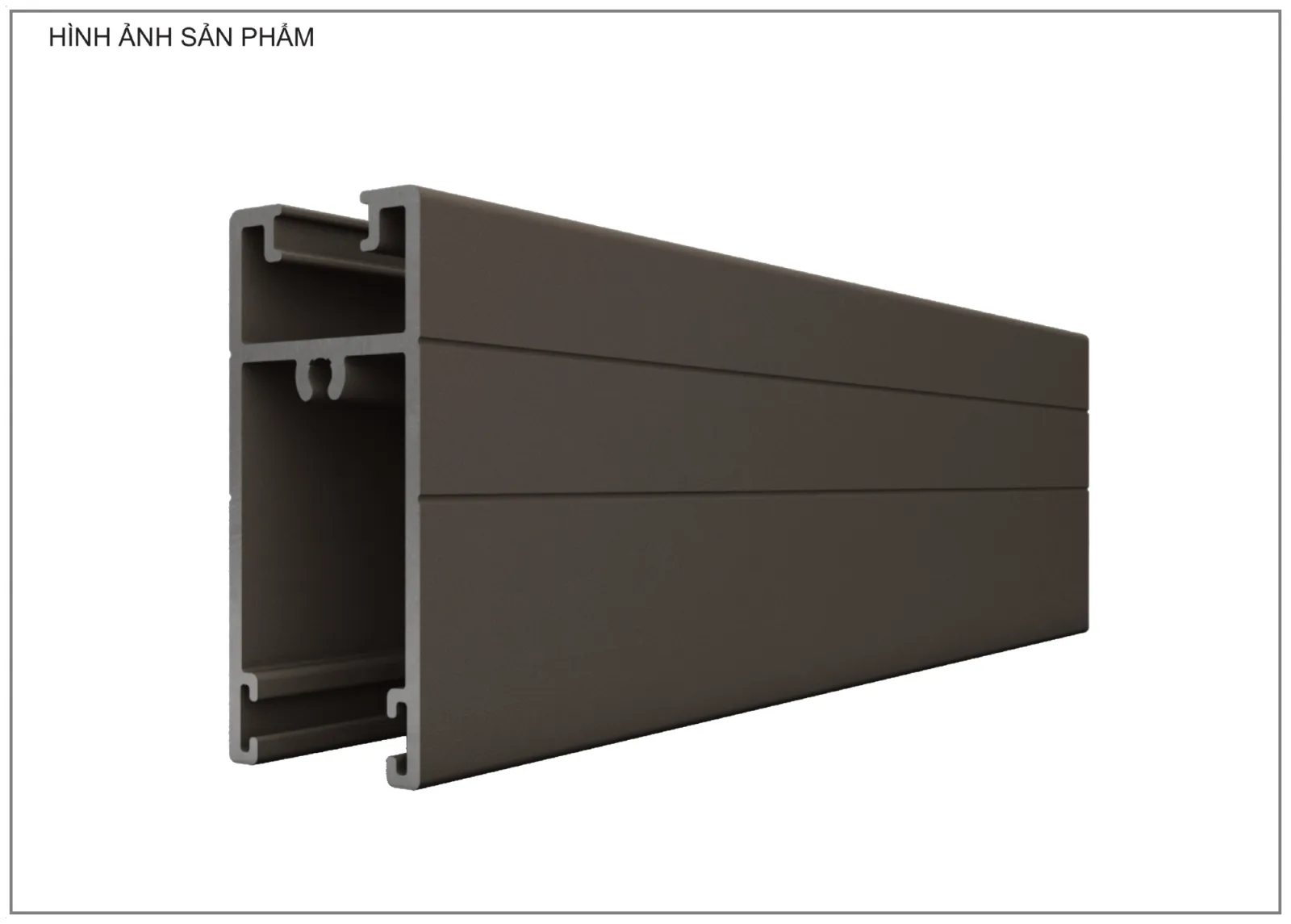

Profile D1545A là mặt cắt cánh ngang dưới trong bộ cửa lùa nhôm Xingfa hệ 93. Thanh nằm ở cạnh đáy khung cánh, liên kết hai thanh cánh đứng và là khu vực cần bố trí bánh xe theo cấu hình phụ kiện được lựa chọn.

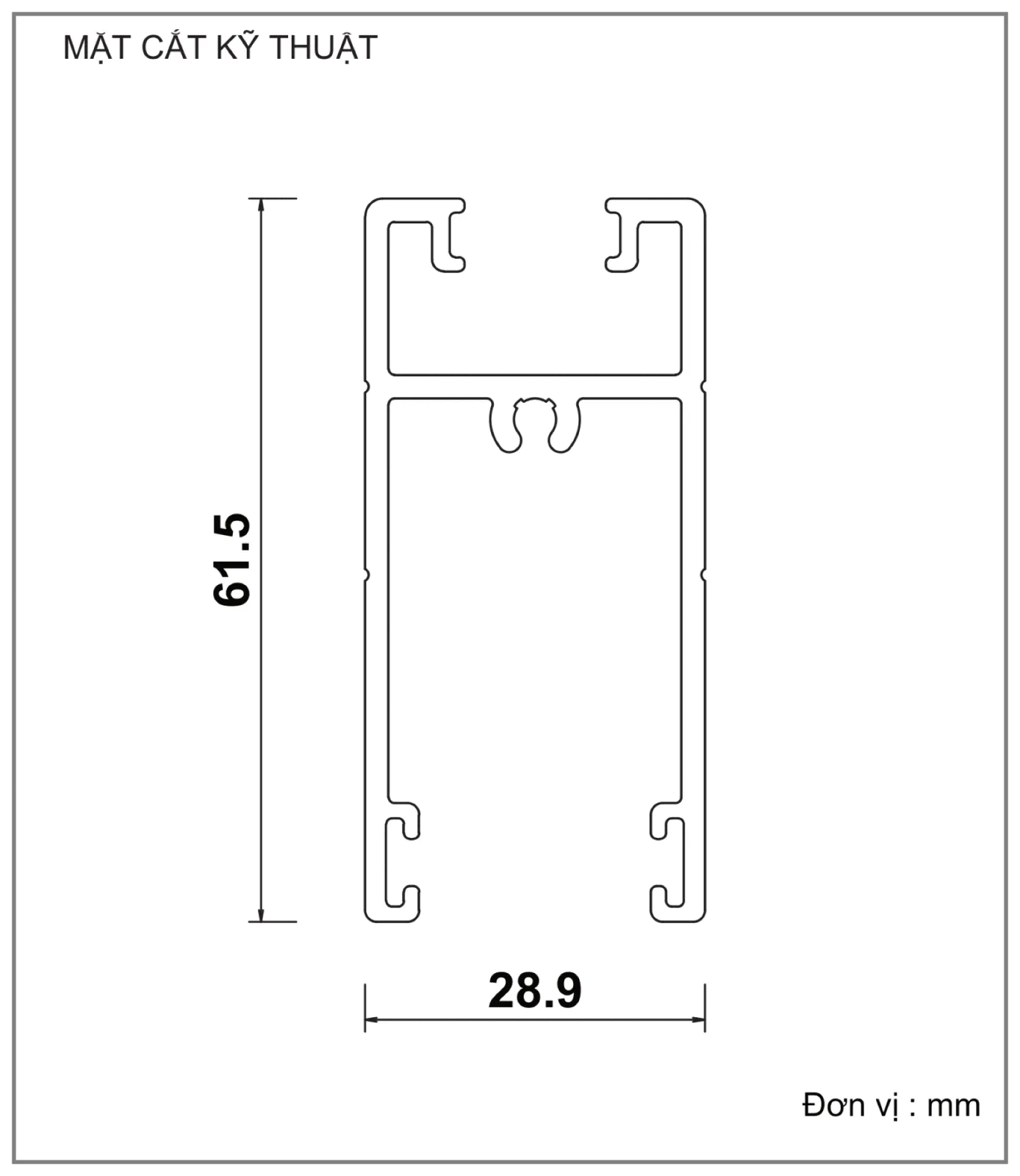

Mẫu đang được ARC WINDOW trưng bày có kích thước 28.9 × 61.5 mm, độ dày 2.0 mm, chiều dài thanh 5.8 m, trọng lượng 1.000 kg/m và bề mặt sơn tĩnh điện. Các thông số này phục vụ việc tra cứu, đối chiếu mặt cắt và chuẩn bị phương án gia công.

Thông số mặt cắt đang được ARC WINDOW trưng bày


·  Profile: D1545A

·  Hệ nhôm: Nhôm Xingfa hệ 93

·  Kích thước: 28.9 × 61.5 mm

·  Độ dày: 2.0 mm

·  Chiều dài thanh: 5.8 m

·  Trọng lượng: 1.000 kg/m

·  Hoàn thiện bề mặt: Sơn tĩnh điện

·  Ứng dụng: Cánh ngang dưới


Vai trò của Profile D1545A trong bộ cửa


D1545A có tiết diện riêng cho vị trí phía dưới, không thay thế cho cánh ngang trên D1544A. Khi thiết kế, kích thước cắt phải đồng bộ với cánh đứng trơn D1546A, cánh đứng móc D1547A và chiều rộng kính trong bộ cánh.

Chiều rộng cánh, kích thước kính và cấu hình bánh xe quyết định chiều dài cùng vị trí D1545A ở đáy cánh. Khi thanh ngang dưới được ghép đúng với D1546A, D1547A và ray D17182, tải trọng cánh mới truyền về bộ chuyển động theo cấu hình thiết kế. Dùng nhầm với D1544A có thể làm sai lòng kính và vị trí bánh xe.


Các yếu tố cần đối chiếu khi thiết kế và gia công


·  Chiều rộng khung cánh và kích thước cắt thanh ngang dưới.

·  Vị trí bánh xe, tải trọng cánh và cấu hình phụ kiện đã chọn.

·  Liên kết góc với D1546A, D1547A và quan hệ với kính.

·  Khe vận hành giữa cánh ngang dưới và khung ray D17182.

Khách hàng có thể xem trực tiếp mặt cắt Profile D1545A, đối chiếu với Profile D1544A, Profile D1546A và Profile D1547A trong catalogue mặt cắt nhôm Xingfa hệ 93. Ứng dụng hoàn thiện có thể tham khảo tại cửa đi lùa nhôm Xingfa hệ 93; các lựa chọn kính được giới thiệu trong danh mục kính kiến trúc ARC WINDOW.

Từ cấu tạo profile hệ 93, bước tiếp theo là đối chiếu kính cường lực và các lựa chọn kính kiến trúc với bộ phụ kiện cửa lùa theo tải trọng cánh. Số cánh, hướng trượt, chiều rộng kính, cao độ ray, bánh xe, khóa và gioăng phải được chốt trong cùng một phương án cửa đi lùa hoàn chỉnh.

ARC WINDOW cung cấp hình ảnh, bản vẽ mặt cắt và thông số kỹ thuật để khách hàng, xưởng nhôm kính và đơn vị thiết kế đối chiếu. Kích thước cắt, số lượng thanh, cách ghép nối, loại kính và bộ phụ kiện cần được xác định theo bản vẽ cùng điều kiện thực tế của từng công trình.
