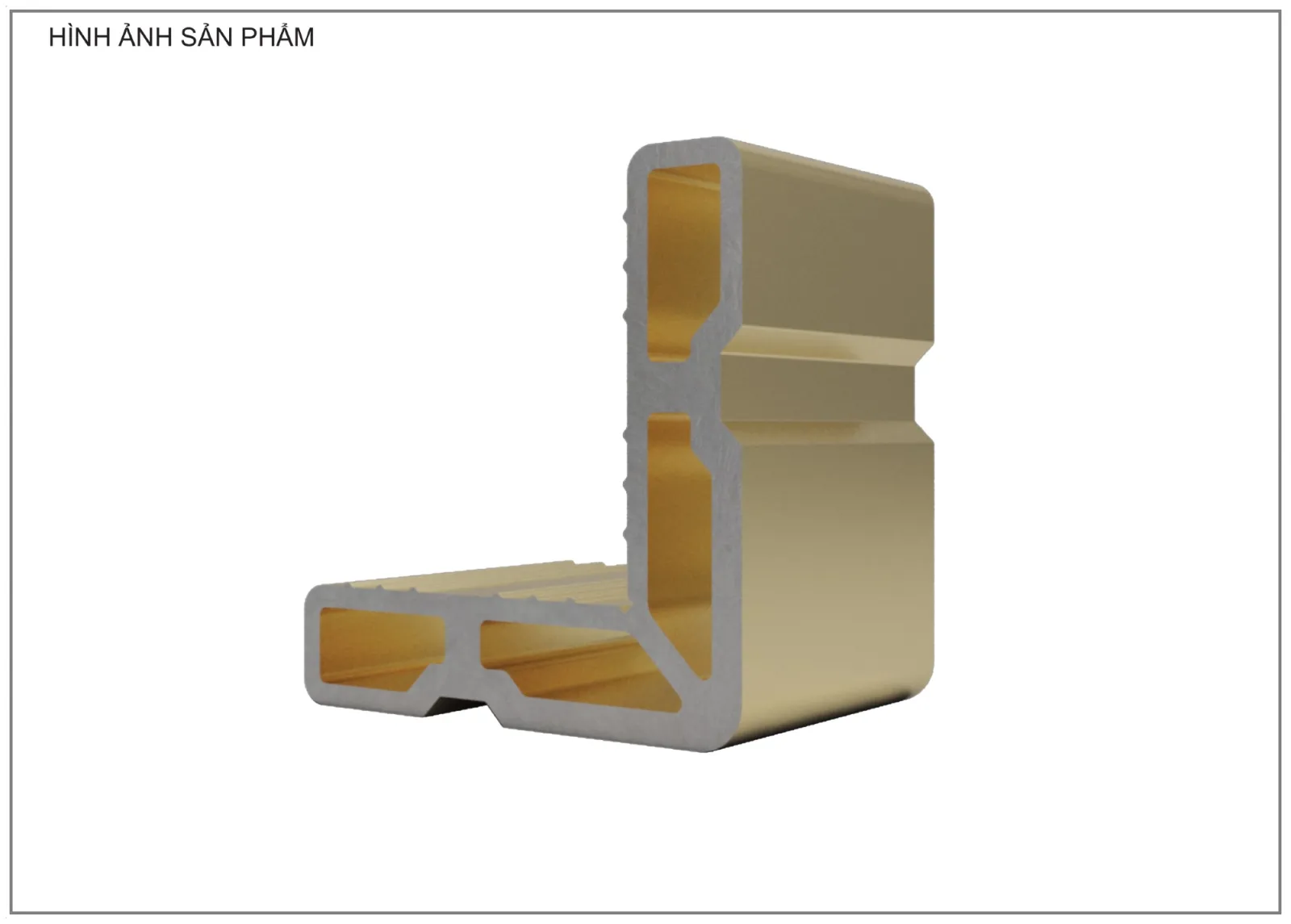

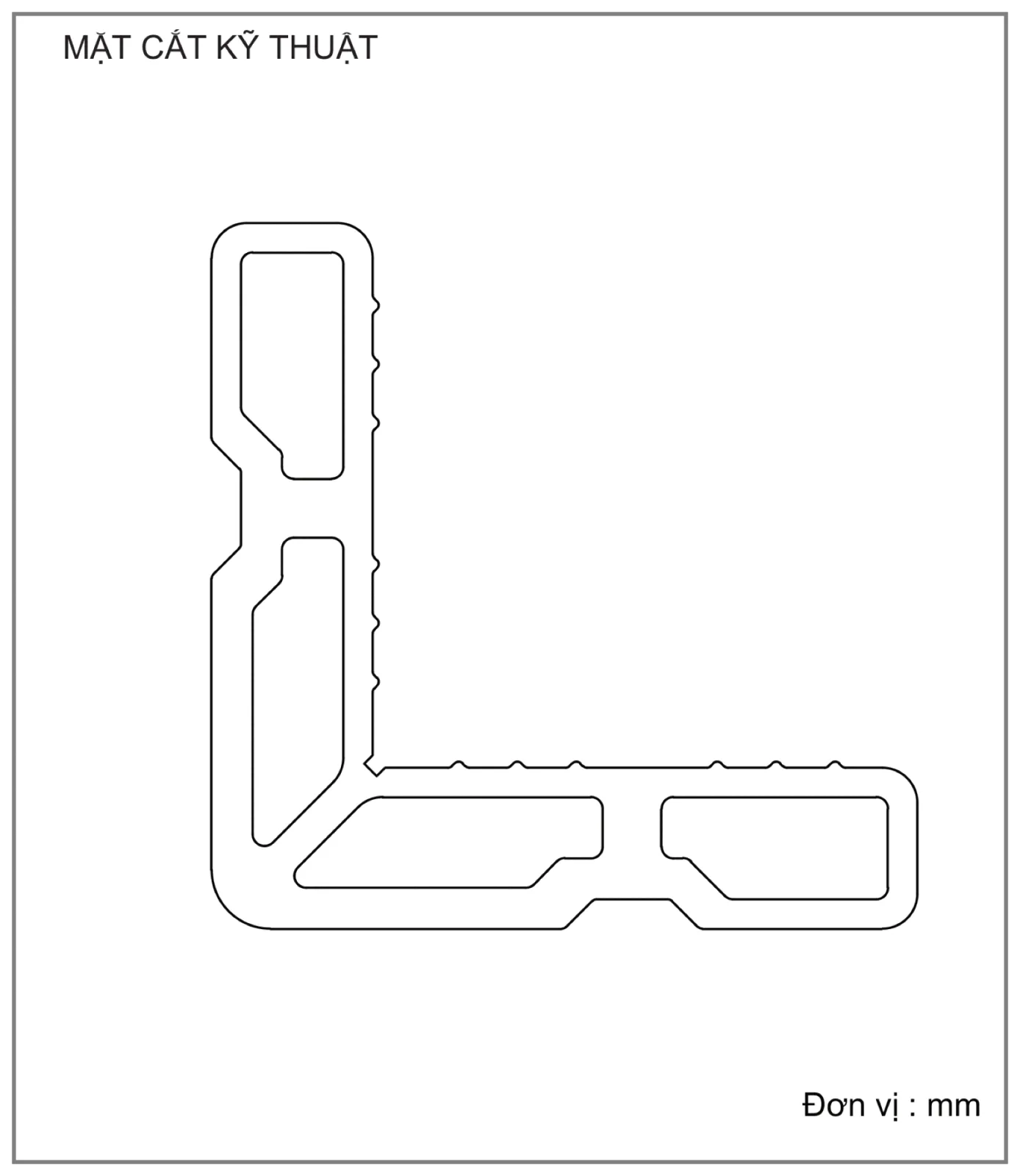

Mặt cắt nhôm Xingfa hệ 55 C1687 – Ke khung bao cửa sổ hoặc khung kính cố định

Profile C1687 là ke dùng cho khung bao cửa sổ hoặc khung kính cố định thuộc hệ nhôm Xingfa 55. Chi tiết phục vụ mối ghép góc của khung theo cấu tạo được thiết kế và cần được đối chiếu với đúng khoang profile trước khi gia công.

Mẫu đang được ARC WINDOW trưng bày có kích thước 51/43 × 14 mm, độ dày 1.8 mm, chiều dài thanh Catalogue chưa công bố, trọng lượng Catalogue chưa công bố và bề mặt phủ màng oxit. Các thông số này phục vụ việc tra cứu, đối chiếu mặt cắt và chuẩn bị phương án gia công.

Thông số mặt cắt đang được ARC WINDOW trưng bày


·  Profile: C1687

·  Hệ nhôm: Nhôm Xingfa hệ 55

·  Kích thước: 51/43 × 14 mm

·  Độ dày: 1.8 mm

·  Chiều dài thanh: Catalogue chưa công bố

·  Trọng lượng: Catalogue chưa công bố

·  Hoàn thiện bề mặt: Phủ màng oxit

·  Ứng dụng: Ke khung bao cửa sổ hoặc khung fix


Vai trò của Profile C1687 trong bộ cửa


C1687 có thể liên quan đến khung cửa sổ C3318 hoặc khung vách kính C3209. Catalogue hiện công bố kích thước, độ dày và bề mặt phủ màng oxit nhưng chưa có chiều dài thanh và trọng lượng; người dùng nên xem đây là dữ liệu cần bổ sung từ nhà cung cấp.

Trước khi đưa C1687 vào danh sách vật tư, cần xác định chi tiết này dùng cho khung cửa sổ C3318 hay khung kính cố định C3209. Việc nhận diện đúng profile bao và phương pháp ghép giúp ke đi cùng đúng khoang, đúng mặt lắp và đúng trình tự gia công. Các thông số catalogue chưa công bố cần tiếp tục để trống thay vì tự suy đoán.


Các yếu tố cần đối chiếu khi thiết kế và gia công


·  Loại khung nhận ke: cửa sổ mở quay – mở hất hay vách kính cố định.

·  Kích thước khoang profile C3318 hoặc C3209 tại vị trí ghép góc.

·  Phương pháp liên kết và số lượng góc trong từng khung.

·  Chiều dài, trọng lượng và quy cách cung ứng cần được xác nhận riêng.

Khách hàng có thể xem trực tiếp mặt cắt Profile C1687, đối chiếu với Profile C3318, Profile C3209 và Profile C3203 trong catalogue mặt cắt nhôm Xingfa hệ 55. Ứng dụng hoàn thiện có thể tham khảo tại cửa sổ mở quay – mở hất nhôm Xingfa hệ 55 hoặc vách kính cố định khung nhôm Xingfa hệ 55.

Sau khi chốt lưới khung và kích thước từng ô, người đọc có thể lựa chọn tại danh mục kính kiến trúc ARC WINDOW và kiểm tra các chi tiết phụ kiện, gioăng và liên kết. Trình tự này giúp khung, đố, nẹp, kính và vật tư lắp đặt được xác định từ cùng một bản vẽ mặt đứng.

ARC WINDOW cung cấp hình ảnh, bản vẽ mặt cắt và thông số kỹ thuật để khách hàng, xưởng nhôm kính và đơn vị thiết kế đối chiếu. Kích thước cắt, số lượng thanh, cách ghép nối, loại kính và bộ phụ kiện cần được xác định theo bản vẽ cùng điều kiện thực tế của từng công trình.
