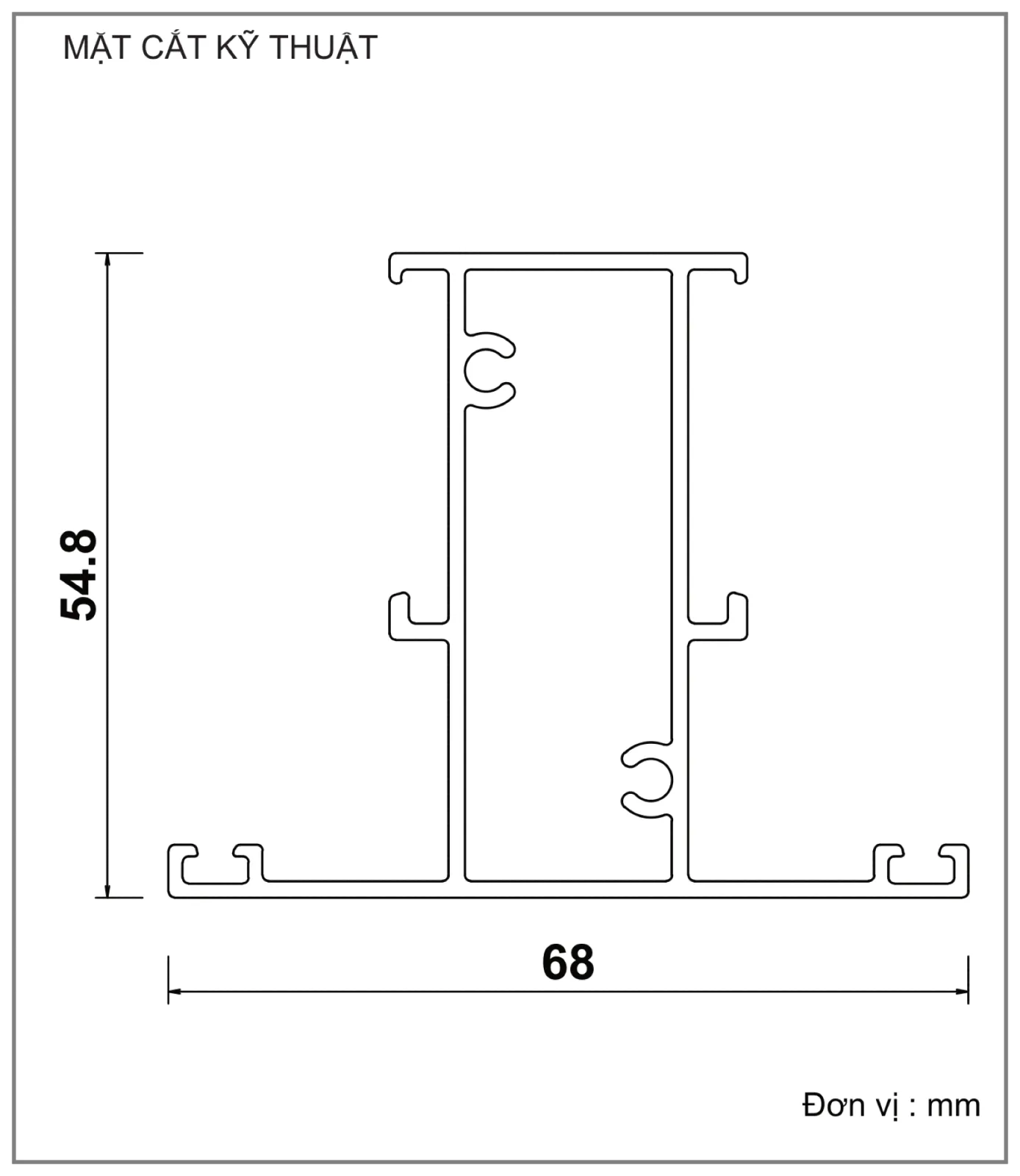

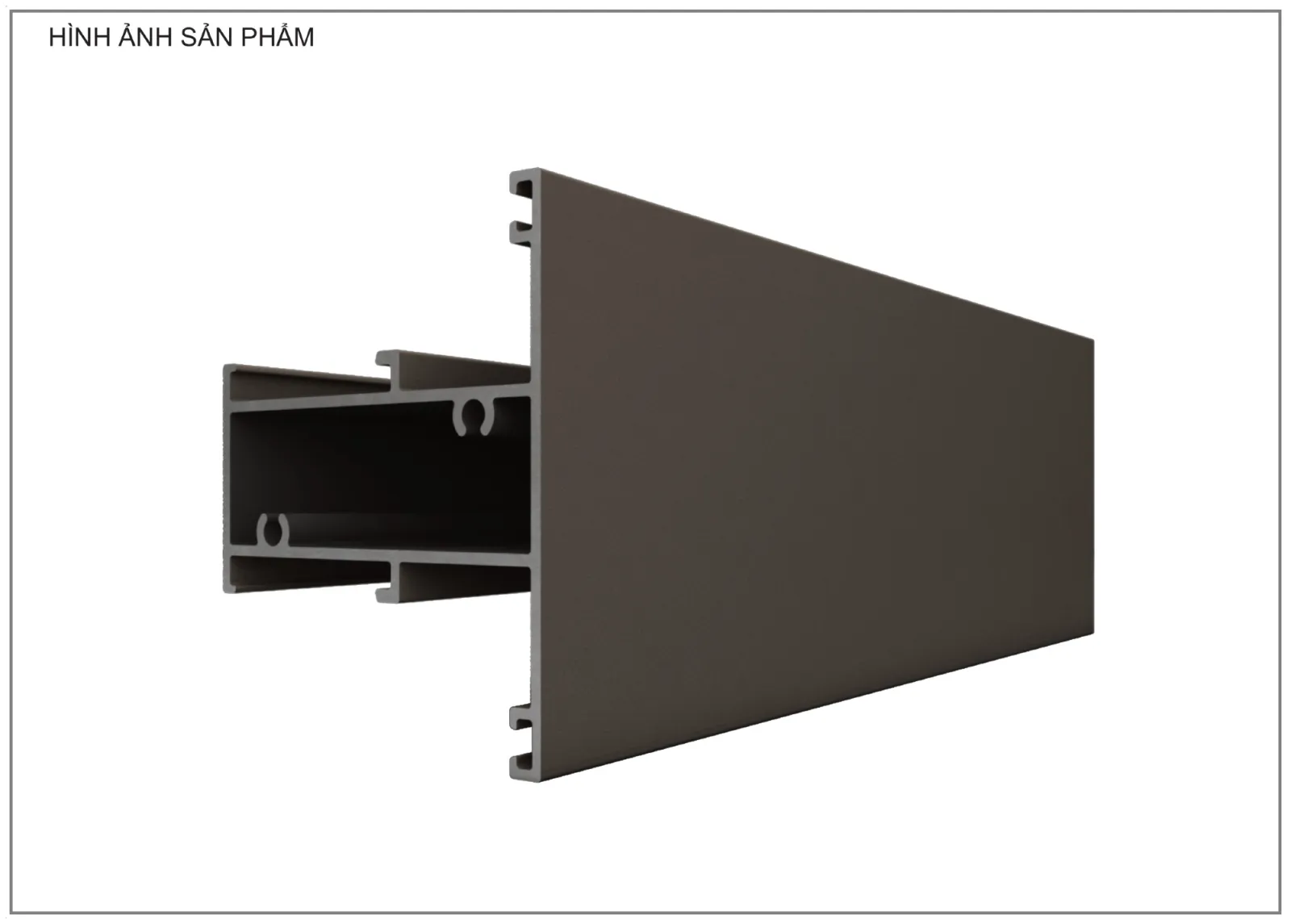

Mặt cắt nhôm Xingfa hệ 55 C3203 – Đố chữ T chia ô kính cố định
Thông số kỹ thuật
| PROFILE | C3203 |
|---|---|
| Kích thước | 54.8 x 68 mm |
| Độ dày | 1.4 mm |
| Chiều dài thanh | 5.8 m |
| Trọng lượng | 0.95 kg/m |
| Hoàn thiện bề mặt | Sơn tĩnh điện |
| Ứng dụng | Đố T chia vách cố định |
Thông số trên trang là cấu hình tham khảo. Kích thước, vật liệu và phương án thi công sẽ được xác định theo nhu cầu sử dụng, vị trí lắp đặt và điều kiện thực tế của từng công trình. ARC WINDOW nhận khảo sát, tư vấn phương án kỹ thuật và báo giá miễn phí tại Đà Nẵng.
Mô tả hệ nhôm
Mặt cắt nhôm Xingfa hệ 55 C3203 là profile đố chữ T dùng để chia ô trong vách kính cố định. Thanh giúp tổ chức một mảng vách lớn thành các ô kính theo phương án kiến trúc và kích thước được duyệt.
Mẫu đang được ARC WINDOW trưng bày có kích thước 54.8 × 68 mm, độ dày 1.4 mm, chiều dài thanh 5.8 m, trọng lượng 0.950 kg/m và bề mặt sơn tĩnh điện. Các thông số này phục vụ việc tra cứu, đối chiếu mặt cắt và chuẩn bị phương án gia công.
Thông số mặt cắt đang được ARC WINDOW trưng bày
· Profile: C3203
· Hệ nhôm: Nhôm Xingfa hệ 55
· Kích thước: 54.8 × 68 mm
· Độ dày: 1.4 mm
· Chiều dài thanh: 5.8 m
· Trọng lượng: 0.950 kg/m
· Hoàn thiện bề mặt: Sơn tĩnh điện
· Ứng dụng: Đố chữ t chia ô fix cố định
Vai trò của Profile C3203 trong bộ cửa
C3203 cần được đặt trong quan hệ với khung bao vách kính C3209 và nẹp kính C3295. Vị trí đố ảnh hưởng trực tiếp đến kích thước từng ô kính, đường nhìn và tỷ lệ mặt đứng; do đó cần chốt lưới chia ô trước khi bóc tách kính và thanh nhôm.
Vị trí C3203 trên mặt đứng quyết định số ô, tỷ lệ chia và kích thước từng tấm kính. Khi đường đố được chốt trước rồi mới bóc tách khung C3209, nẹp C3295 và kính, các ô sẽ đồng đều và dễ kiểm soát khi lắp đặt. Nếu thay đổi vị trí đố sau khi đã gia công kính, kích thước ô và chiều dài thanh liên quan phải được tính lại.
Các yếu tố cần đối chiếu khi thiết kế và gia công
· Số lượng, tỷ lệ và hướng chia của các ô kính cố định.
· Kích thước thông thủy của từng ô sau khi bố trí đố.
· Liên kết giữa đố C3203, khung bao C3209 và nẹp C3295.
· Loại kính, chiều dày kính và yêu cầu thẩm mỹ của mặt đứng.
Khách hàng có thể xem trực tiếp mặt cắt Profile C3203, đối chiếu với Profile C3209, Profile C3295 và Profile C1687 trong catalogue mặt cắt nhôm Xingfa hệ 55. Ứng dụng hoàn thiện có thể tham khảo tại vách kính cố định khung nhôm Xingfa hệ 55; các lựa chọn kính được giới thiệu trong danh mục kính kiến trúc ARC WINDOW.
Sau khi chốt lưới khung và kích thước từng ô, người đọc có thể lựa chọn tại danh mục kính kiến trúc ARC WINDOW và kiểm tra các chi tiết phụ kiện, gioăng và liên kết. Trình tự này giúp khung, đố, nẹp, kính và vật tư lắp đặt được xác định từ cùng một bản vẽ mặt đứng.
ARC WINDOW cung cấp hình ảnh, bản vẽ mặt cắt và thông số kỹ thuật để khách hàng, xưởng nhôm kính và đơn vị thiết kế đối chiếu. Kích thước cắt, số lượng thanh, cách ghép nối, loại kính và bộ phụ kiện cần được xác định theo bản vẽ cùng điều kiện thực tế của từng công trình.
