Mặt cắt nhôm Xingfa hệ 55 C1697 – Ke góc cửa sổ

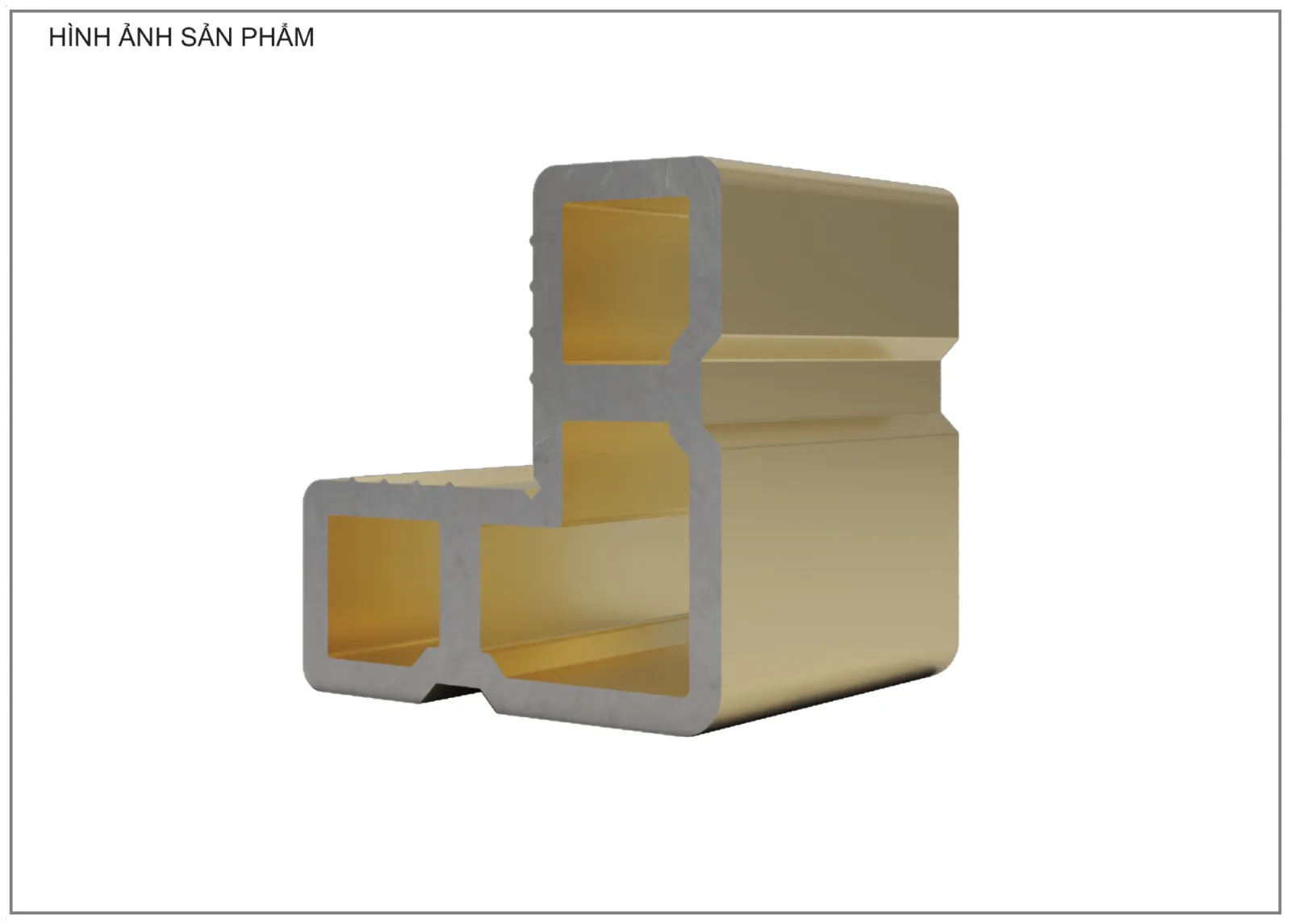

Mặt cắt C1697 là ke cửa sổ dùng trong hệ nhôm Xingfa 55. Chi tiết được bố trí tại mối ghép góc của khung hoặc cánh cửa sổ theo cấu tạo gia công, hỗ trợ nhận diện đúng phụ kiện liên kết cho nhóm cửa mở quay – mở hất.

Mẫu đang được ARC WINDOW trưng bày có kích thước 41 × 25 mm, độ dày 2.2 mm, chiều dài thanh Catalogue chưa công bố, trọng lượng Catalogue chưa công bố và bề mặt phủ màng oxit. Các thông số này phục vụ việc tra cứu, đối chiếu mặt cắt và chuẩn bị phương án gia công.

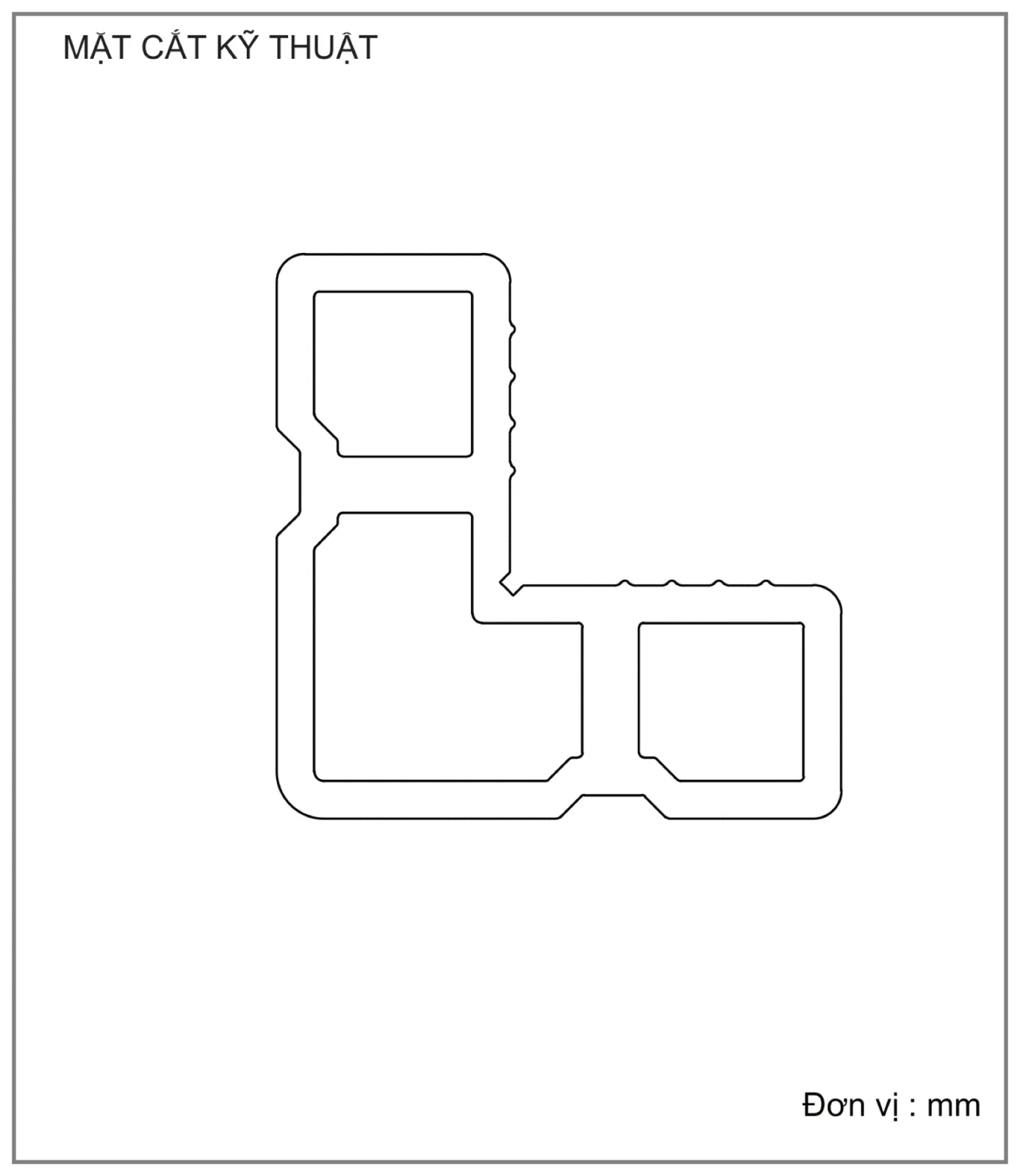

Thông số mặt cắt đang được ARC WINDOW trưng bày


·  Profile: C1697

·  Hệ nhôm: Nhôm Xingfa hệ 55

·  Kích thước: 41 × 25 mm

·  Độ dày: 2.2 mm

·  Chiều dài thanh: Catalogue chưa công bố

·  Trọng lượng: Catalogue chưa công bố

·  Hoàn thiện bề mặt: Phủ màng oxit

·  Ứng dụng: Ke cửa sổ


Vai trò của Profile C1697 trong bộ cửa


C1697 cần được kiểm tra theo khoang nhận ke của khung C3318 hoặc cánh C3202. Catalogue đang có kích thước, độ dày và bề mặt phủ màng oxit, nhưng chưa công bố chiều dài thanh và trọng lượng; hai thông tin này không nên tự suy đoán khi lập dự toán.

Khoang nhận ke của khung C3318 hoặc cánh C3202 quyết định C1697 có phù hợp với mối ghép góc hay không. Khi mã ke và phương pháp ghép được xác nhận trước, góc cửa sổ sẽ thuận tiện ép, bắt và cân chỉnh. Chiều dài thanh cùng trọng lượng chưa được catalogue công bố không nên lấy từ một mã khác để thay thế trong dự toán.


Các yếu tố cần đối chiếu khi thiết kế và gia công


·  Profile nhận ke là khung bao C3318 hay cánh cửa sổ C3202.

·  Phương pháp gia công và liên kết góc được đơn vị sản xuất sử dụng.

·  Số lượng góc theo từng cánh và từng khung cửa sổ.

·  Chiều dài cùng trọng lượng chưa được catalogue công bố, cần xác nhận trước khi đặt hàng.

Khách hàng có thể xem trực tiếp mặt cắt Profile C1697, đối chiếu với Profile C3318, Profile C3202 và Profile C3295 trong catalogue mặt cắt nhôm Xingfa hệ 55. Ứng dụng hoàn thiện có thể tham khảo tại cửa sổ mở quay – mở hất nhôm Xingfa hệ 55.

Từ cấu tạo khung - cánh đã chọn, bước tiếp theo là kiểm tra kính kiến trúc cho cửa sổ và phụ kiện cửa mở quay - mở hất. Kích thước cánh, độ cao lắp đặt, hướng gió và khoảng mở mong muốn sẽ quyết định loại kính, bản lề, khóa, tay nắm và bộ phận hạn chế góc mở.

ARC WINDOW cung cấp hình ảnh, bản vẽ mặt cắt và thông số kỹ thuật để khách hàng, xưởng nhôm kính và đơn vị thiết kế đối chiếu. Kích thước cắt, số lượng thanh, cách ghép nối, loại kính và bộ phụ kiện cần được xác định theo bản vẽ cùng điều kiện thực tế của từng công trình.
