Mặt cắt nhôm Xingfa hệ 93 D1544A – Cánh ngang trên cửa lùa

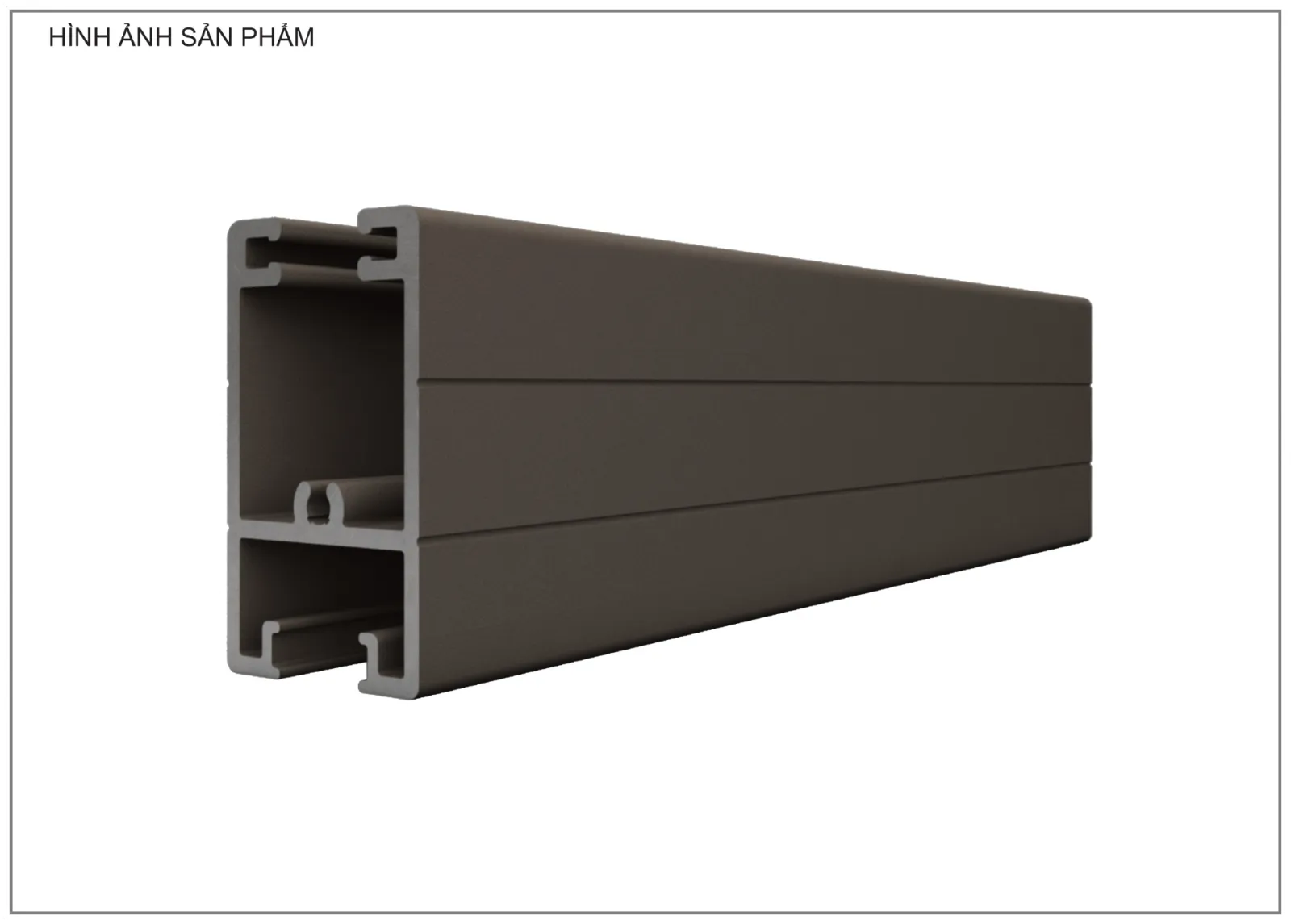

Mặt cắt nhôm Xingfa hệ 93 D1544A được dùng làm cánh ngang trên của cửa lùa. Thanh tạo cạnh trên khung cánh và liên kết với các thanh cánh đứng để hoàn thiện phần bao quanh tấm kính.

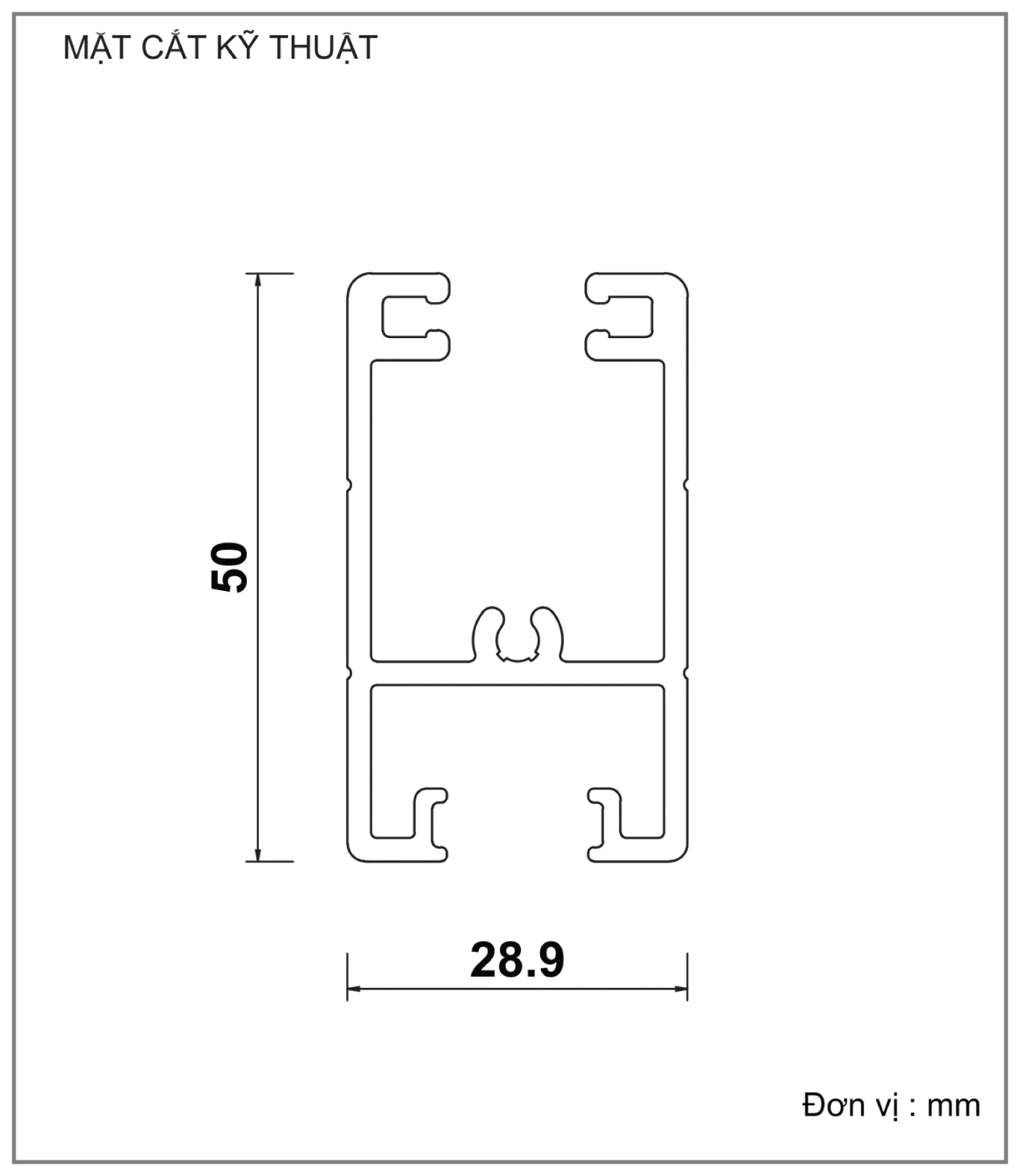

Mẫu đang được ARC WINDOW trưng bày có kích thước 28.9 × 50 mm, độ dày 2.0 mm, chiều dài thanh 5.8 m, trọng lượng 0.990 kg/m và bề mặt sơn tĩnh điện. Các thông số này phục vụ việc tra cứu, đối chiếu mặt cắt và chuẩn bị phương án gia công.

Thông số mặt cắt đang được ARC WINDOW trưng bày


·  Profile: D1544A

·  Hệ nhôm: Nhôm Xingfa hệ 93

·  Kích thước: 28.9 × 50 mm

·  Độ dày: 2.0 mm

·  Chiều dài thanh: 5.8 m

·  Trọng lượng: 0.990 kg/m

·  Hoàn thiện bề mặt: Sơn tĩnh điện

·  Ứng dụng: Cánh ngang trên


Vai trò của Profile D1544A trong bộ cửa


D1544A phải được phân biệt với cánh ngang dưới D1545A do vị trí và cấu tạo sử dụng khác nhau. Khi bóc tách, chiều dài thanh được xác định từ kích thước cánh, kiểu liên kết góc và cặp thanh đứng D1546A – D1547A trong sơ đồ cửa.

Chiều rộng cánh và cặp thanh đứng D1546A - D1547A quyết định chiều dài D1544A. Khi thanh ngang trên được ghép đúng vị trí, lòng kính và phần dẫn hướng phía trên mới thống nhất với toàn bộ cánh. Nếu dùng D1544A thay cho thanh ngang dưới, cấu tạo cánh và vị trí bộ chuyển động sẽ không còn đúng bản vẽ.


Các yếu tố cần đối chiếu khi thiết kế và gia công


·  Chiều rộng cánh và phương pháp liên kết với hai thanh cánh đứng.

·  Sự phân biệt giữa thanh ngang trên D1544A và ngang dưới D1545A.

·  Kích thước kính, gioăng và khoảng lắp kính trong khung cánh.

·  Khe dẫn hướng giữa cạnh trên cánh và khung ngang trên D1541A.

Khách hàng có thể xem trực tiếp mặt cắt Profile D1544A, đối chiếu với Profile D1545A, Profile D1546A và Profile D1547A trong catalogue mặt cắt nhôm Xingfa hệ 93. Ứng dụng hoàn thiện có thể tham khảo tại cửa đi lùa nhôm Xingfa hệ 93; các lựa chọn kính được giới thiệu trong danh mục kính kiến trúc ARC WINDOW.

Từ cấu tạo profile hệ 93, bước tiếp theo là đối chiếu kính cường lực và các lựa chọn kính kiến trúc với bộ phụ kiện cửa lùa theo tải trọng cánh. Số cánh, hướng trượt, chiều rộng kính, cao độ ray, bánh xe, khóa và gioăng phải được chốt trong cùng một phương án cửa đi lùa hoàn chỉnh.

ARC WINDOW cung cấp hình ảnh, bản vẽ mặt cắt và thông số kỹ thuật để khách hàng, xưởng nhôm kính và đơn vị thiết kế đối chiếu. Kích thước cắt, số lượng thanh, cách ghép nối, loại kính và bộ phụ kiện cần được xác định theo bản vẽ cùng điều kiện thực tế của từng công trình.
