Mặt cắt nhôm Xingfa hệ 93 D1548A – Nẹp đối đầu cửa lùa 4 cánh

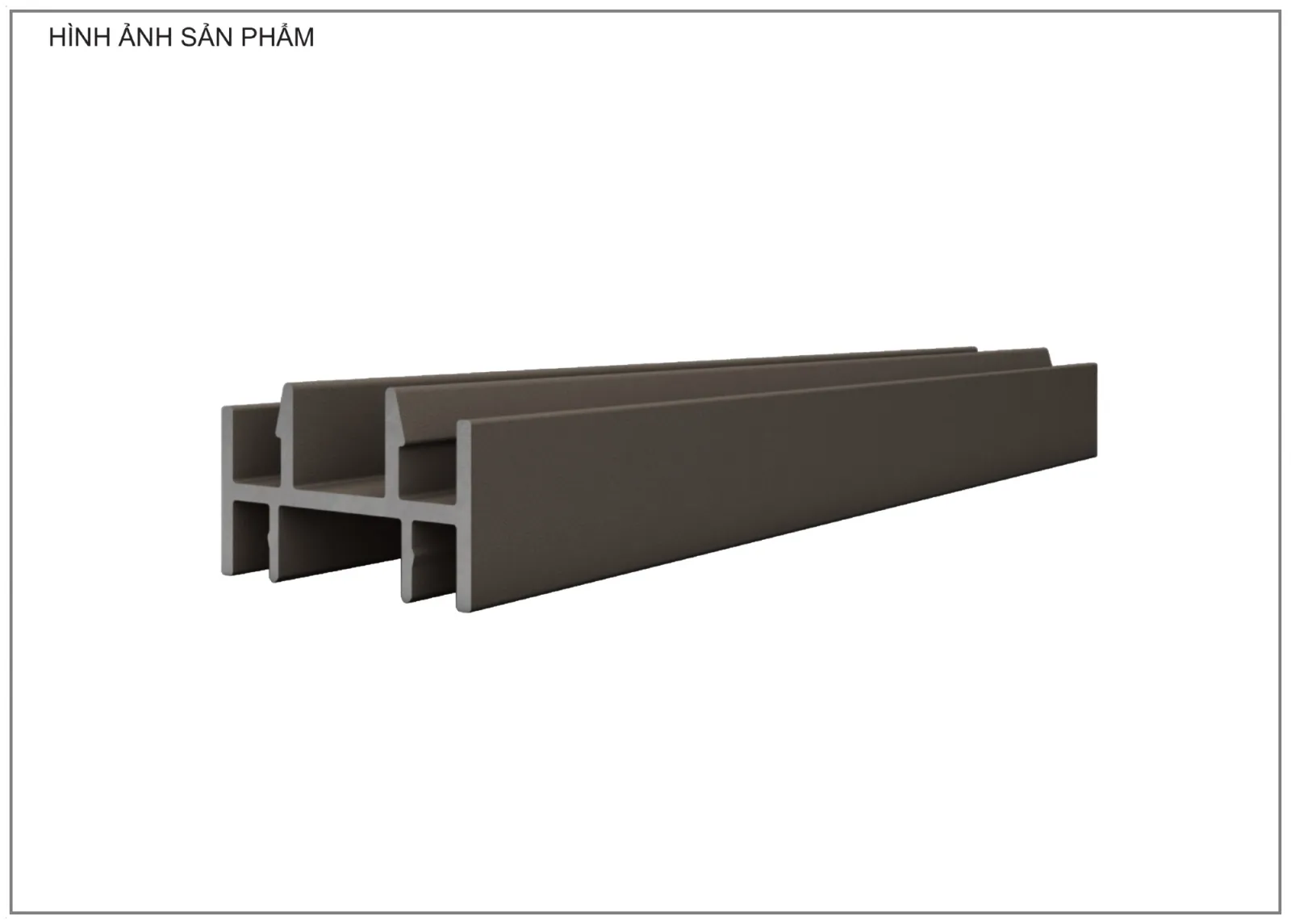

Mặt cắt nhôm Xingfa hệ 93 D1548A là nẹp đối đầu dùng cho cấu hình cửa lùa 4 cánh. Thanh được bố trí tại vị trí hai cánh giữa gặp nhau, giúp hoàn thiện đường đối đầu theo sơ đồ vận hành của bộ cửa.

Mẫu đang được ARC WINDOW trưng bày có kích thước 39.5 × 23.1 mm, độ dày 2.0 mm, chiều dài thanh 5.8 m, trọng lượng 0.620 kg/m và bề mặt sơn tĩnh điện. Các thông số này phục vụ việc tra cứu, đối chiếu mặt cắt và chuẩn bị phương án gia công.

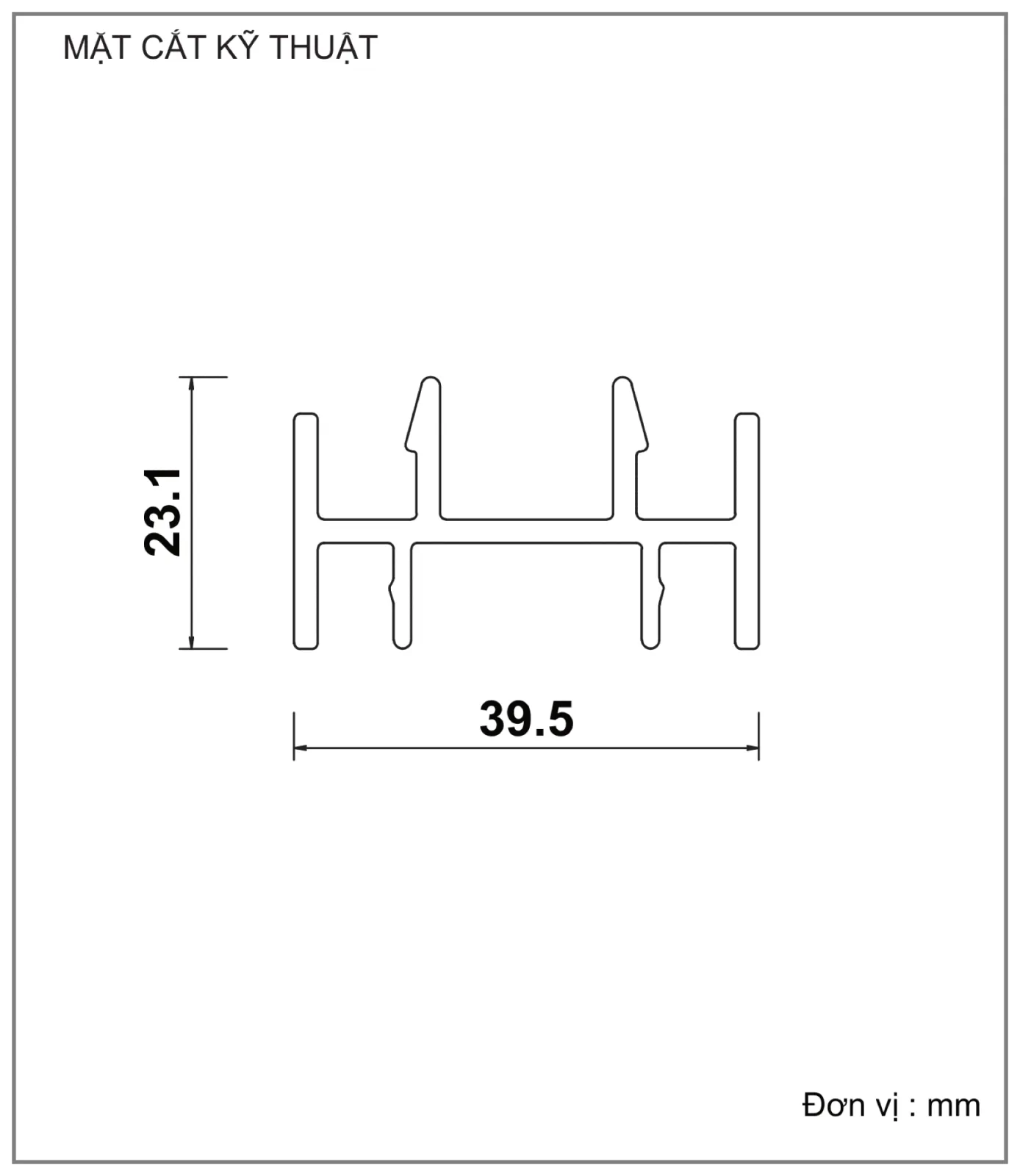

Thông số mặt cắt đang được ARC WINDOW trưng bày


·  Profile: D1548A

·  Hệ nhôm: Nhôm Xingfa hệ 93

·  Kích thước: 39.5 × 23.1 mm

·  Độ dày: 2.0 mm

·  Chiều dài thanh: 5.8 m

·  Trọng lượng: 0.620 kg/m

·  Hoàn thiện bề mặt: Sơn tĩnh điện

·  Ứng dụng: Nẹp đối đầu cửa 4 cánh


Vai trò của Profile D1548A trong bộ cửa


D1548A chỉ nên được đưa vào danh sách vật tư sau khi xác định rõ phương án 4 cánh và cách các cánh giữa đóng lại. Chiều lắp của nẹp cần được đối chiếu với cánh đứng móc D1547A, cánh đứng trơn D1546A và vị trí khóa nếu cấu hình có sử dụng.

D1548A chỉ được sử dụng khi sơ đồ cửa 4 cánh đã xác định đúng hai cánh giữa và đường gặp trung tâm. Khi nẹp đối đầu được đọc cùng D1547A, D1546A và vị trí khóa, vùng đóng giữa cửa mới hoàn thiện đúng mặt lắp. Nếu lắp ngược chiều hoặc dùng cho sai cặp cánh, đường giao giữa hai cánh sẽ không đúng cấu hình.


Các yếu tố cần đối chiếu khi thiết kế và gia công


·  Sơ đồ cửa lùa 4 cánh và vị trí hai cánh giữa đối đầu.

·  Chiều lắp nẹp trên từng cạnh cánh tại đường gặp trung tâm.

·  Quan hệ với D1547A, D1546A và bộ khóa theo cấu hình.

·  Chiều cao cánh, chiều dài cắt và cách hoàn thiện đầu nẹp.

Khách hàng có thể xem trực tiếp mặt cắt Profile D1548A, đối chiếu với Profile D1547A, Profile D1546A và Profile D1545A trong catalogue mặt cắt nhôm Xingfa hệ 93. Ứng dụng hoàn thiện có thể tham khảo tại cửa đi lùa nhôm Xingfa hệ 93.

Từ cấu tạo profile hệ 93, bước tiếp theo là đối chiếu kính cường lực và các lựa chọn kính kiến trúc với bộ phụ kiện cửa lùa theo tải trọng cánh. Số cánh, hướng trượt, chiều rộng kính, cao độ ray, bánh xe, khóa và gioăng phải được chốt trong cùng một phương án cửa đi lùa hoàn chỉnh.

ARC WINDOW cung cấp hình ảnh, bản vẽ mặt cắt và thông số kỹ thuật để khách hàng, xưởng nhôm kính và đơn vị thiết kế đối chiếu. Kích thước cắt, số lượng thanh, cách ghép nối, loại kính và bộ phụ kiện cần được xác định theo bản vẽ cùng điều kiện thực tế của từng công trình.
