Mặt cắt nhôm Xingfa hệ 93 D1551A – Đố chia cửa lùa với vách kính trên

Profile D1551A là mặt cắt đố chia trong hệ nhôm Xingfa 93, dùng tại cấu hình cửa lùa kết hợp vách kính cố định phía trên. Thanh tạo ranh giới giữa khu vực cánh lùa bên dưới và ô kính cố định bên trên theo tỷ lệ mặt đứng được thiết kế.

Mẫu đang được ARC WINDOW trưng bày có kích thước 93.4 × 50 mm, độ dày 2.0 mm, chiều dài thanh 5.8 m, trọng lượng 2.164 kg/m và bề mặt sơn tĩnh điện. Các thông số này phục vụ việc tra cứu, đối chiếu mặt cắt và chuẩn bị phương án gia công.

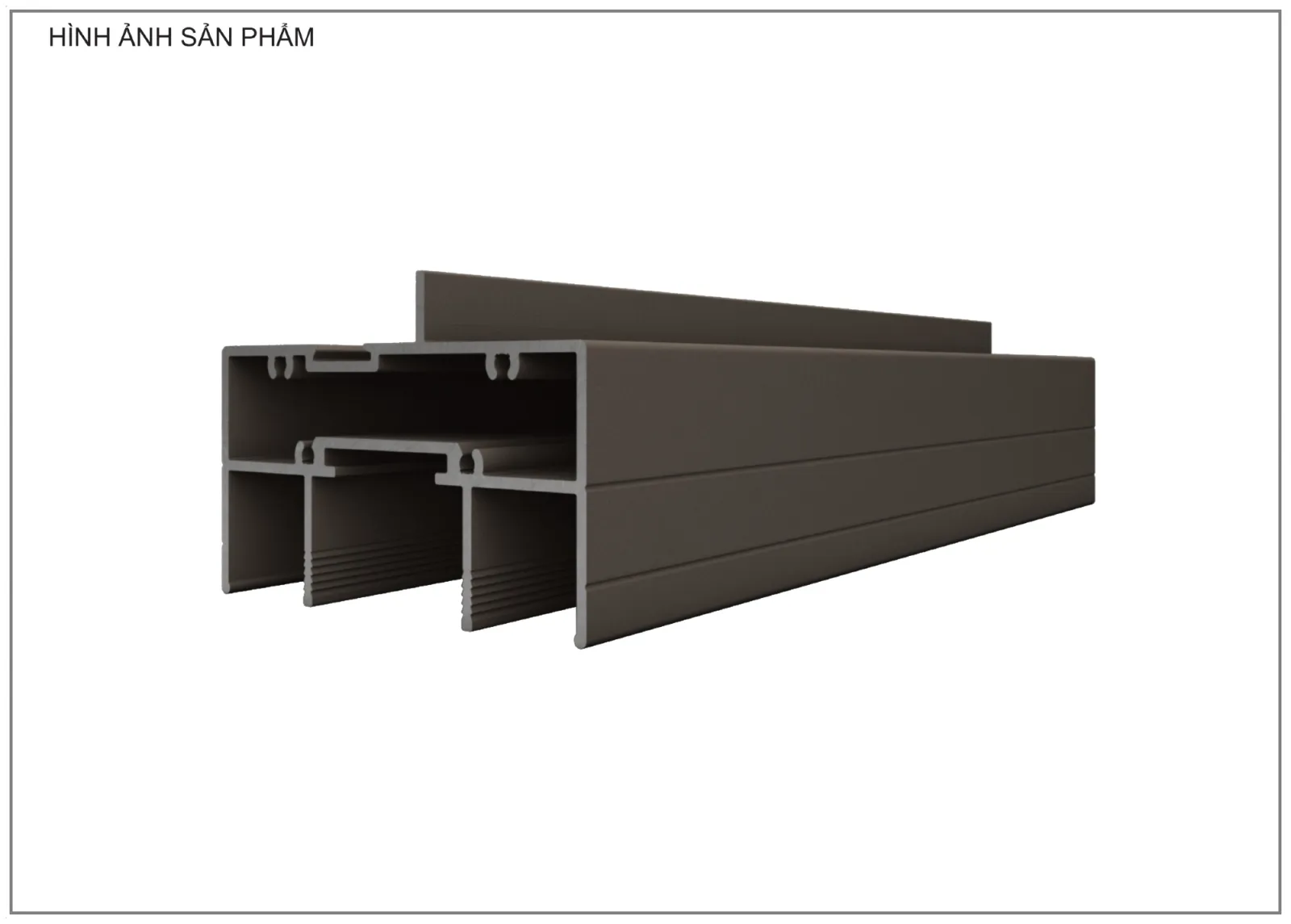

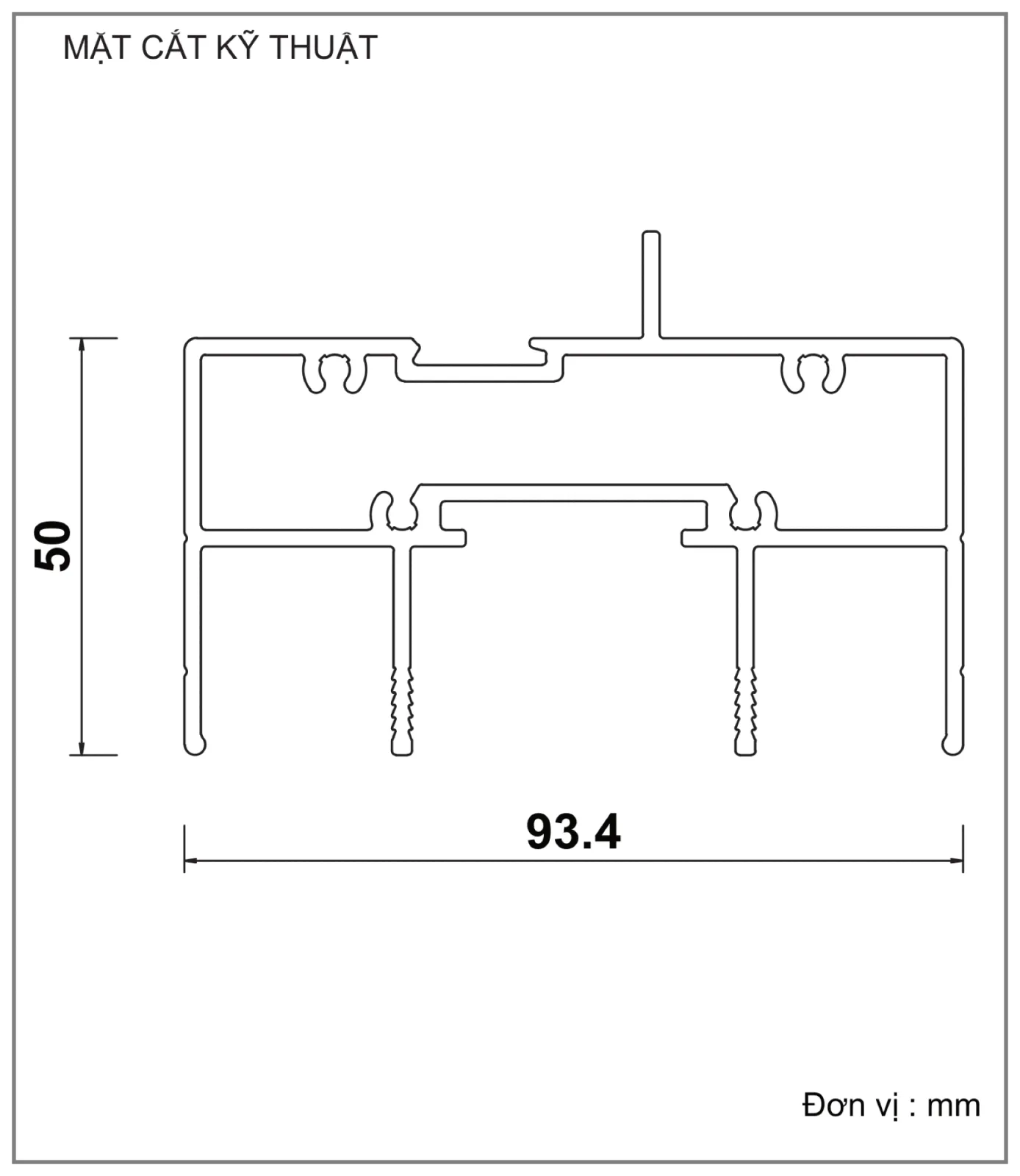

Thông số mặt cắt đang được ARC WINDOW trưng bày


·  Profile: D1551A

·  Hệ nhôm: Nhôm Xingfa hệ 93

·  Kích thước: 93.4 × 50 mm

·  Độ dày: 2.0 mm

·  Chiều dài thanh: 5.8 m

·  Trọng lượng: 2.164 kg/m

·  Hoàn thiện bề mặt: Sơn tĩnh điện

·  Ứng dụng: Đố chia cửa lùa với vách kính trên


Vai trò của Profile D1551A trong bộ cửa


D1551A cho phép tra cứu rõ vị trí chuyển tiếp giữa hai phần chức năng trong cùng một ô cửa. Khi triển khai, cao độ đố quyết định chiều cao bộ cửa lùa và kích thước ô kính trên; thanh cần được phối hợp với khung ngang vách kính D1559A và đố cố định D2618 nếu phương án có chia thêm ô.

Cao độ cửa và tỷ lệ ô kính phía trên quyết định vị trí D1551A giữa phần cánh lùa với vách cố định. Khi đường đố được chốt trước rồi mới xác định D1559A, D2618 và kích thước kính, hai phần chức năng sẽ được bóc tách rõ ràng. Nếu thay đổi cao độ đố sau khi đặt kính, kích thước ô và danh sách thanh phải điều chỉnh theo.


Các yếu tố cần đối chiếu khi thiết kế và gia công


·  Cao độ đặt đố và tỷ lệ giữa phần cửa lùa với vách kính phía trên.

·  Kích thước từng tấm kính sau khi chia ô.

·  Liên kết với D1559A, D2618 và bộ khung cửa lùa hệ 93.

·  Trình tự lắp khung, cánh và kính tại ô cửa có chiều cao lớn.

Khách hàng có thể xem trực tiếp mặt cắt Profile D1551A, đối chiếu với Profile D1559A, Profile D2618 và Profile D1541A trong catalogue mặt cắt nhôm Xingfa hệ 93. Ứng dụng hoàn thiện có thể tham khảo tại cửa đi lùa nhôm Xingfa hệ 93; các lựa chọn kính được giới thiệu trong danh mục kính kiến trúc ARC WINDOW.

Từ cấu tạo profile hệ 93, bước tiếp theo là đối chiếu kính cường lực và các lựa chọn kính kiến trúc với bộ phụ kiện cửa lùa theo tải trọng cánh. Số cánh, hướng trượt, chiều rộng kính, cao độ ray, bánh xe, khóa và gioăng phải được chốt trong cùng một phương án cửa đi lùa hoàn chỉnh.

ARC WINDOW cung cấp hình ảnh, bản vẽ mặt cắt và thông số kỹ thuật để khách hàng, xưởng nhôm kính và đơn vị thiết kế đối chiếu. Kích thước cắt, số lượng thanh, cách ghép nối, loại kính và bộ phụ kiện cần được xác định theo bản vẽ cùng điều kiện thực tế của từng công trình.
