Mặt cắt nhôm Xingfa hệ 93 D2618 – Đố cố định trên vách kính

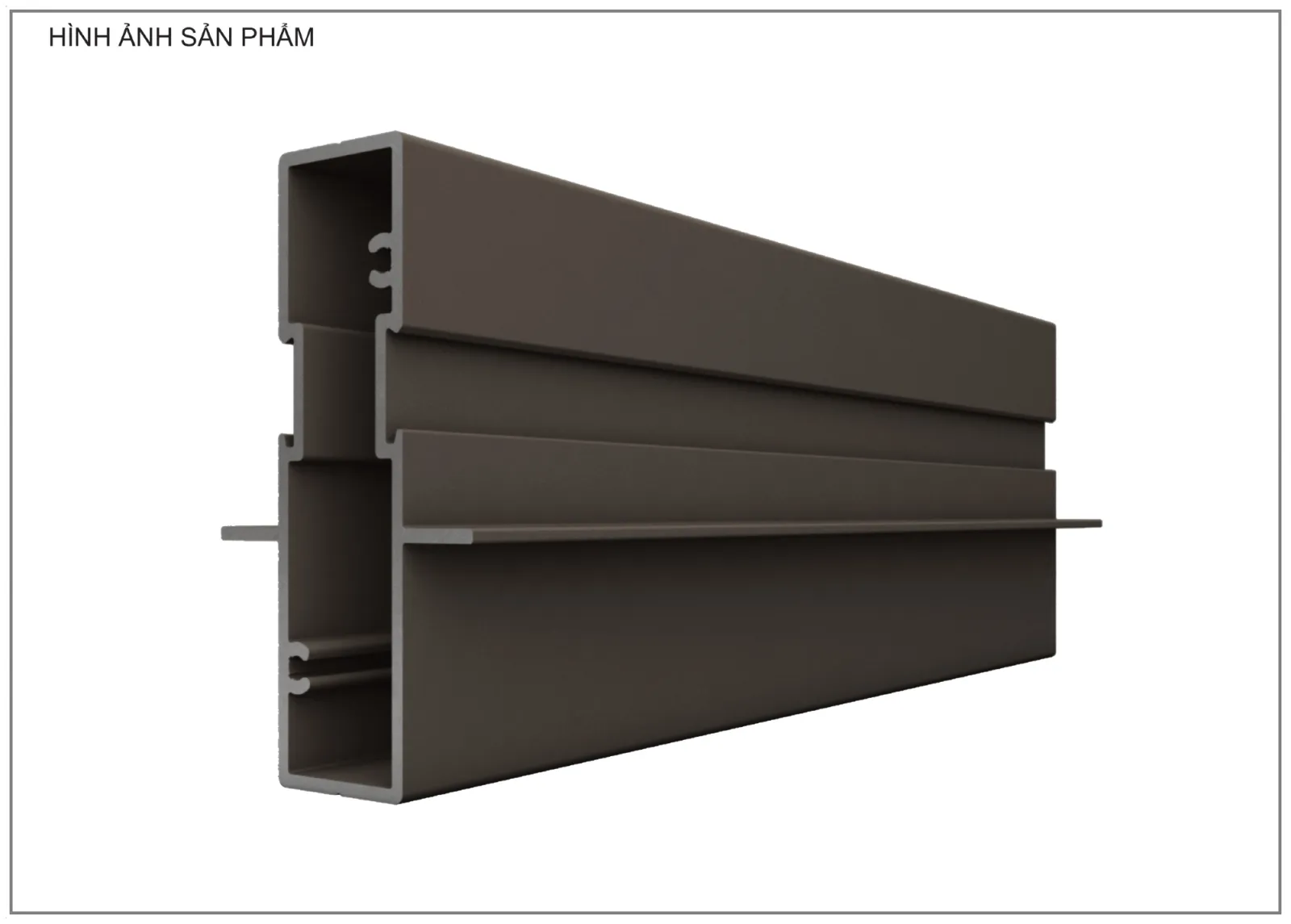

Profile D2618 là mặt cắt đố cố định dùng trên vách kính thuộc hệ nhôm Xingfa 93. Thanh phục vụ việc chia thêm ô trong phần vách cố định, giúp tổ chức kích thước kính theo bản vẽ mặt đứng.

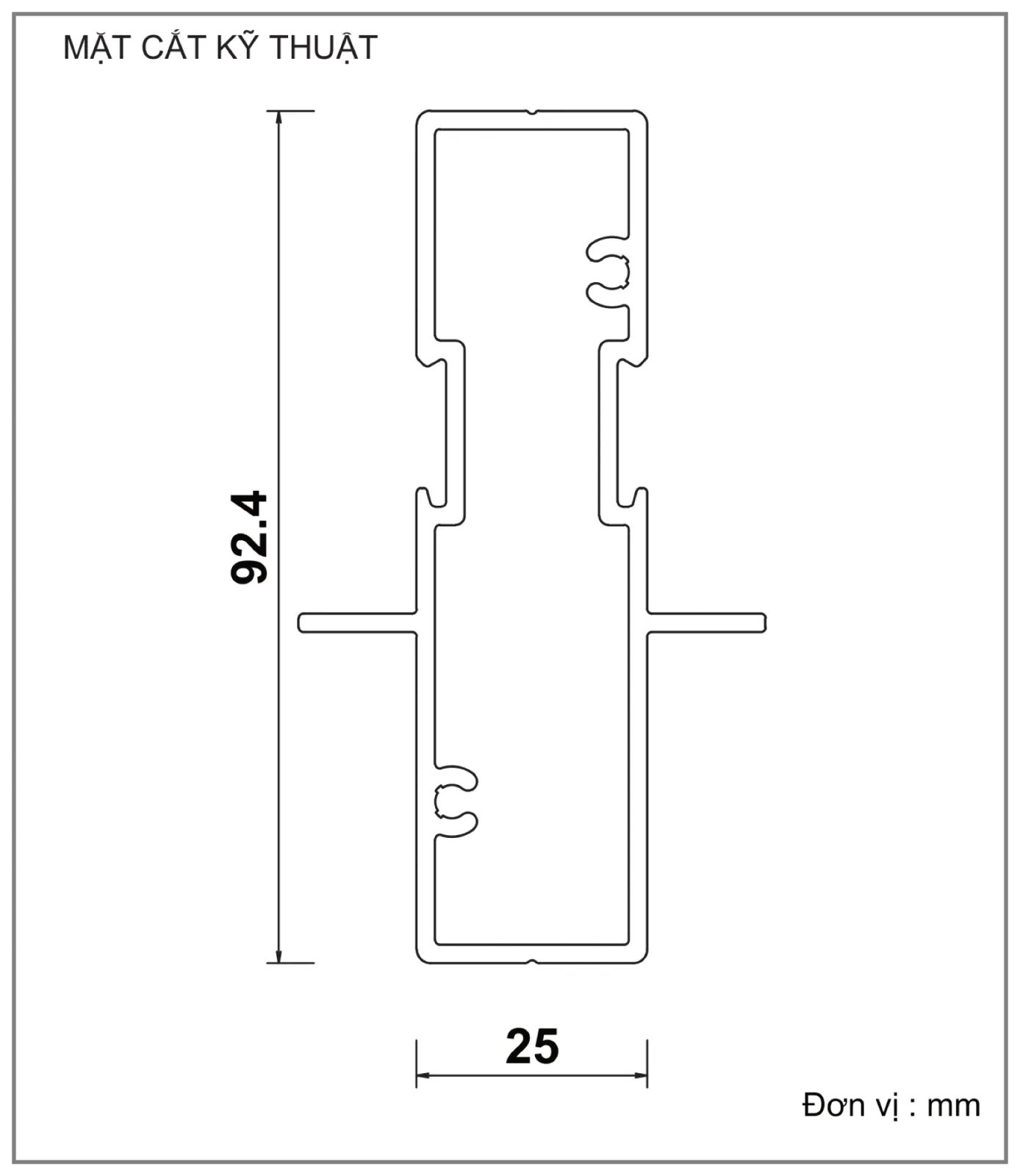

Mẫu đang được ARC WINDOW trưng bày có kích thước 25 × 92.4 mm, độ dày 2.0 mm, chiều dài thanh 5.8 m, trọng lượng 1.546 kg/m và bề mặt sơn tĩnh điện. Các thông số này phục vụ việc tra cứu, đối chiếu mặt cắt và chuẩn bị phương án gia công.

Thông số mặt cắt đang được ARC WINDOW trưng bày


·  Profile: D2618

·  Hệ nhôm: Nhôm Xingfa hệ 93

·  Kích thước: 25 × 92.4 mm

·  Độ dày: 2.0 mm

·  Chiều dài thanh: 5.8 m

·  Trọng lượng: 1.546 kg/m

·  Hoàn thiện bề mặt: Sơn tĩnh điện

·  Ứng dụng: Đố cố định trên vách kính


Vai trò của Profile D2618 trong bộ cửa


D2618 thường được xem cùng khung ngang vách kính D1559A và đố chia D1551A trong cấu hình cửa lùa có ô kính phía trên. Vị trí đố cần được chốt theo đường kiến trúc, kích thước kính và hướng liên kết với khung bao trước khi cắt vật tư.

Số ô, vị trí đường chia và kích thước kính quyết định chiều dài cùng vị trí D2618 trên vách. Khi đố cố định được bố trí theo bản vẽ và đối chiếu với D1551A, D1559A, các ô kính sẽ có kích thước rõ ràng để gia công. Nếu vị trí đố được quyết định sau, kính và tỷ lệ mặt đứng có thể phải thay đổi.


Các yếu tố cần đối chiếu khi thiết kế và gia công


·  Số lượng ô kính và vị trí đường đố trên mặt đứng.

·  Kích thước kính sau khi trừ phần khung và đố theo bản vẽ.

·  Liên kết với D1559A, D1551A và các thanh khung xung quanh.

·  Màu nhôm, loại kính và độ đồng đều của các đường chia ô.

Khách hàng có thể xem trực tiếp mặt cắt Profile D2618, đối chiếu với Profile D1551A, Profile D1559A và Profile D1543A trong catalogue mặt cắt nhôm Xingfa hệ 93. Ứng dụng hoàn thiện có thể tham khảo tại cửa đi lùa nhôm Xingfa hệ 93; các lựa chọn kính được giới thiệu trong danh mục kính kiến trúc ARC WINDOW.

Từ cấu tạo profile hệ 93, bước tiếp theo là đối chiếu kính cường lực và các lựa chọn kính kiến trúc với bộ phụ kiện cửa lùa theo tải trọng cánh. Số cánh, hướng trượt, chiều rộng kính, cao độ ray, bánh xe, khóa và gioăng phải được chốt trong cùng một phương án cửa đi lùa hoàn chỉnh.

ARC WINDOW cung cấp hình ảnh, bản vẽ mặt cắt và thông số kỹ thuật để khách hàng, xưởng nhôm kính và đơn vị thiết kế đối chiếu. Kích thước cắt, số lượng thanh, cách ghép nối, loại kính và bộ phụ kiện cần được xác định theo bản vẽ cùng điều kiện thực tế của từng công trình.
