Mặt cắt nhôm Xingfa hệ 93 D1559A – Khung ngang vách kính hệ 93

Mặt cắt nhôm Xingfa hệ 93 D1559A là profile khung ngang dùng cho phần vách kính cố định. Thanh được bố trí theo cấu tạo của ô kính, thường được tra cứu trong phương án cửa lùa kết hợp vách kính phía trên.

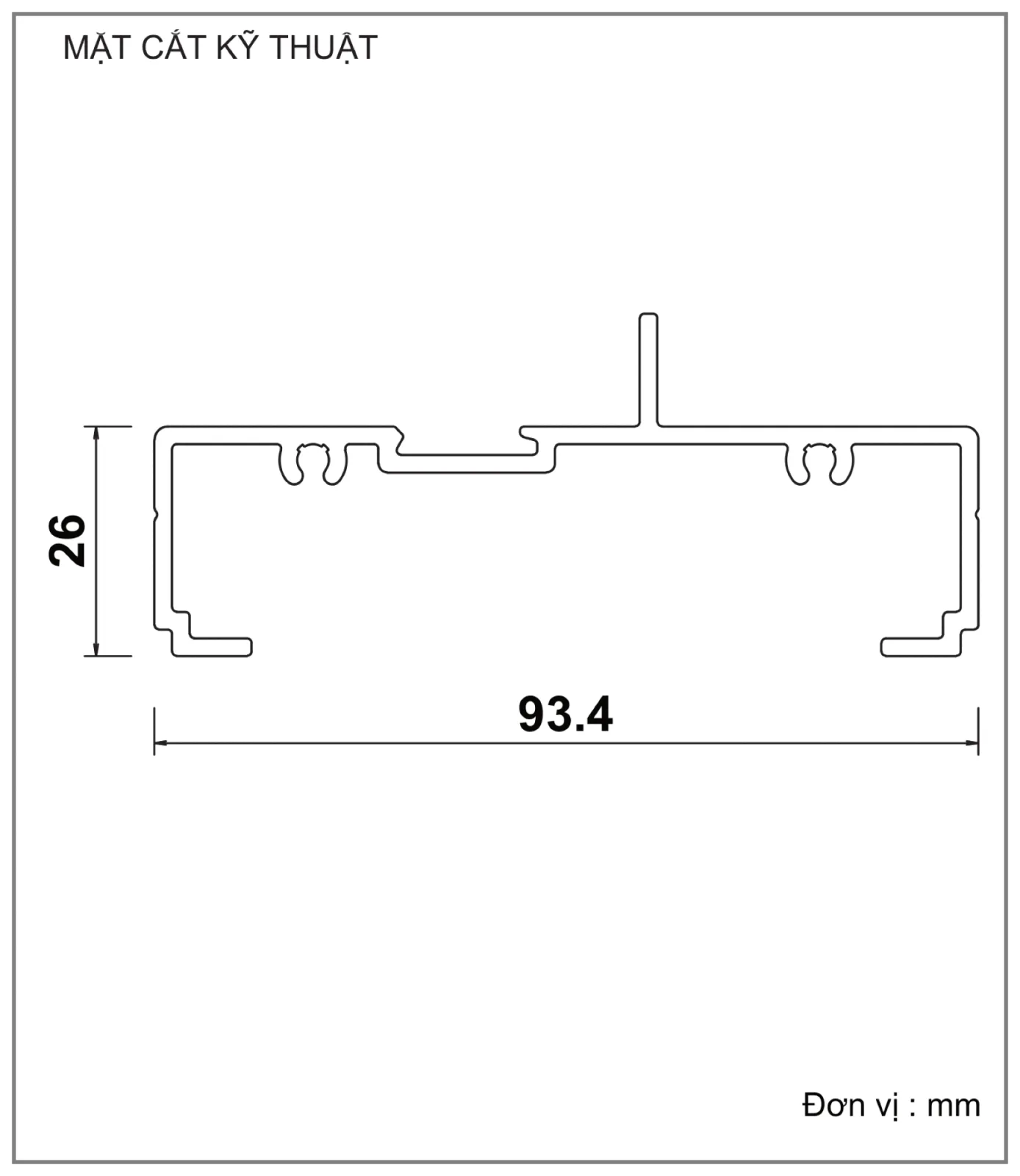

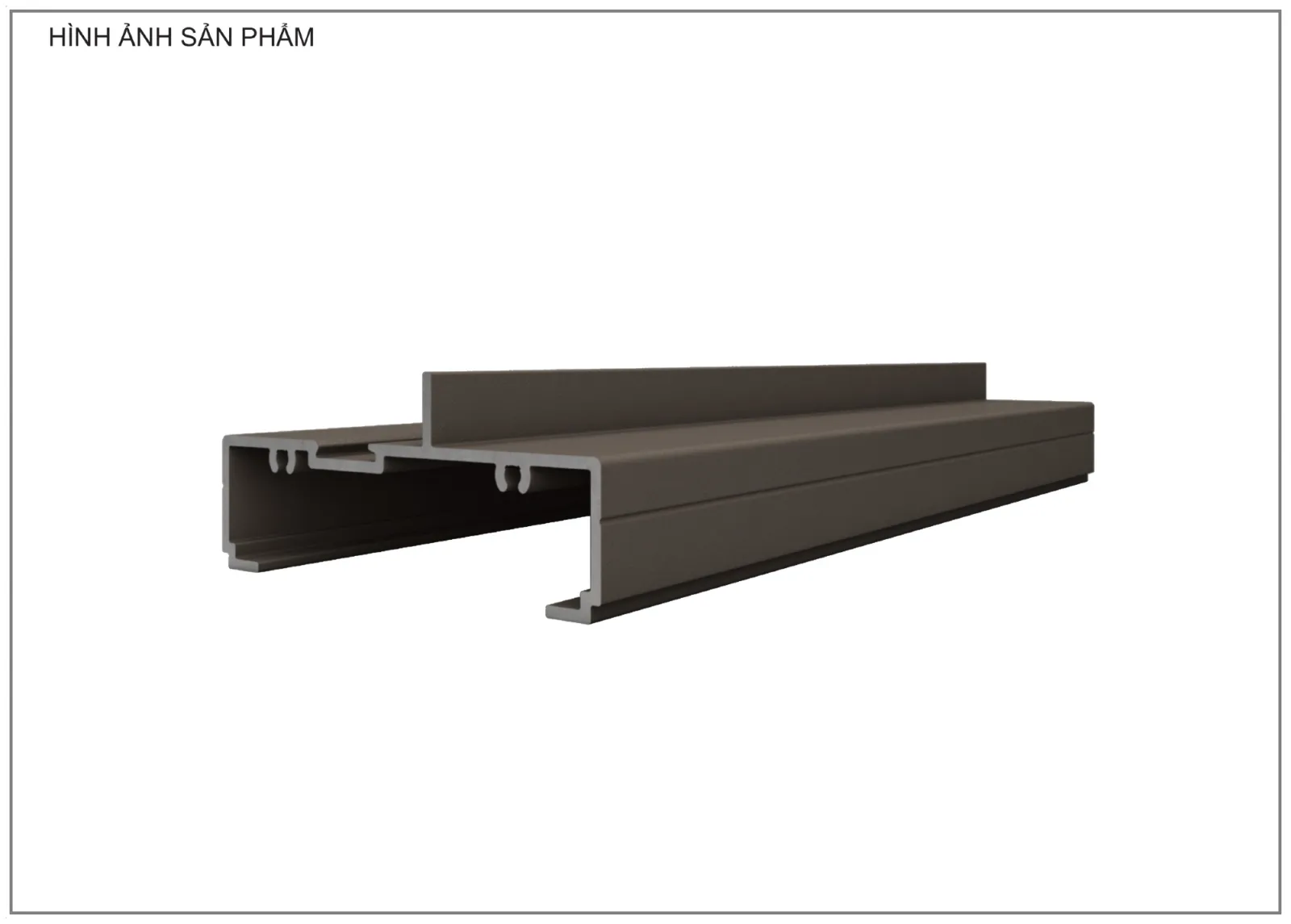

Mẫu đang được ARC WINDOW trưng bày có kích thước 93.4 × 26 mm, độ dày 2.0 mm, chiều dài thanh 5.8 m, trọng lượng 1.070 kg/m và bề mặt sơn tĩnh điện. Các thông số này phục vụ việc tra cứu, đối chiếu mặt cắt và chuẩn bị phương án gia công.

Thông số mặt cắt đang được ARC WINDOW trưng bày


·  Profile: D1559A

·  Hệ nhôm: Nhôm Xingfa hệ 93

·  Kích thước: 93.4 × 26 mm

·  Độ dày: 2.0 mm

·  Chiều dài thanh: 5.8 m

·  Trọng lượng: 1.070 kg/m

·  Hoàn thiện bề mặt: Sơn tĩnh điện

·  Ứng dụng: Khung ngang vách kính


Vai trò của Profile D1559A trong bộ cửa


D1559A cần được xác định theo chiều rộng mảng vách và vị trí đố chia D1551A. Nếu ô kính có thêm đường chia đứng, profile D2618 có thể được đối chiếu để hoàn thiện lưới khung; kích thước kính chỉ được chốt sau khi thống nhất toàn bộ các đường đố.

Chiều rộng vách trên và lưới chia ô quyết định chiều dài D1559A cùng quan hệ với D1551A và D2618. Khi các đường đố được thống nhất trên mặt đứng, kích thước kính mới được chốt theo từng ô. Nếu khung ngang vách kính được gia công trước khi xác định đường chia, tỷ lệ mặt đứng và lòng kính có thể không đúng thiết kế.


Các yếu tố cần đối chiếu khi thiết kế và gia công


·  Chiều rộng ô kính cố định và chiều dài cắt thanh khung ngang.

·  Vị trí tương quan với đố chia D1551A và đố cố định D2618.

·  Loại kính, độ dày kính, gioăng và cấu tạo giữ kính.

·  Tỷ lệ mặt đứng khi kết hợp phần vách trên với cửa lùa bên dưới.

Khách hàng có thể xem trực tiếp mặt cắt Profile D1559A, đối chiếu với Profile D1551A, Profile D2618 và Profile D1543A trong catalogue mặt cắt nhôm Xingfa hệ 93. Ứng dụng hoàn thiện có thể tham khảo tại cửa đi lùa nhôm Xingfa hệ 93; các lựa chọn kính được giới thiệu trong danh mục kính kiến trúc ARC WINDOW.

Từ cấu tạo profile hệ 93, bước tiếp theo là đối chiếu kính cường lực và các lựa chọn kính kiến trúc với bộ phụ kiện cửa lùa theo tải trọng cánh. Số cánh, hướng trượt, chiều rộng kính, cao độ ray, bánh xe, khóa và gioăng phải được chốt trong cùng một phương án cửa đi lùa hoàn chỉnh.

ARC WINDOW cung cấp hình ảnh, bản vẽ mặt cắt và thông số kỹ thuật để khách hàng, xưởng nhôm kính và đơn vị thiết kế đối chiếu. Kích thước cắt, số lượng thanh, cách ghép nối, loại kính và bộ phụ kiện cần được xác định theo bản vẽ cùng điều kiện thực tế của từng công trình.
