Mặt cắt nhôm Xingfa hệ 55 D23151 – Khung bao cửa lùa 2 ray

Mặt cắt nhôm Xingfa hệ 55 D23151 được dùng làm khung bao cho cửa lùa 2 ray. Profile hình thành đường bao và hệ ray của bộ cửa, là cơ sở để bố trí các cánh lùa D23156 cùng chi tiết ốp móc, ốp hèm theo cấu tạo.

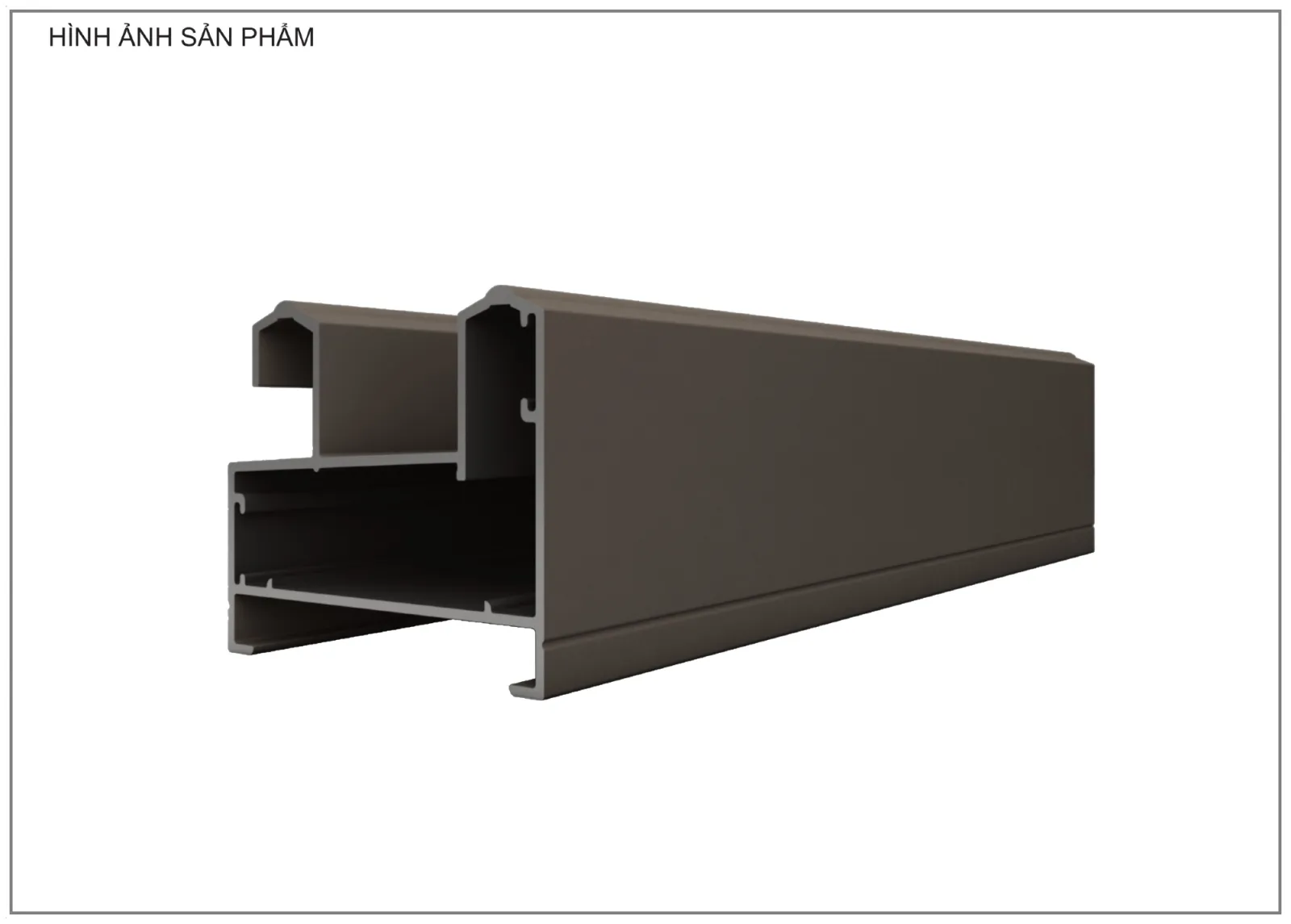

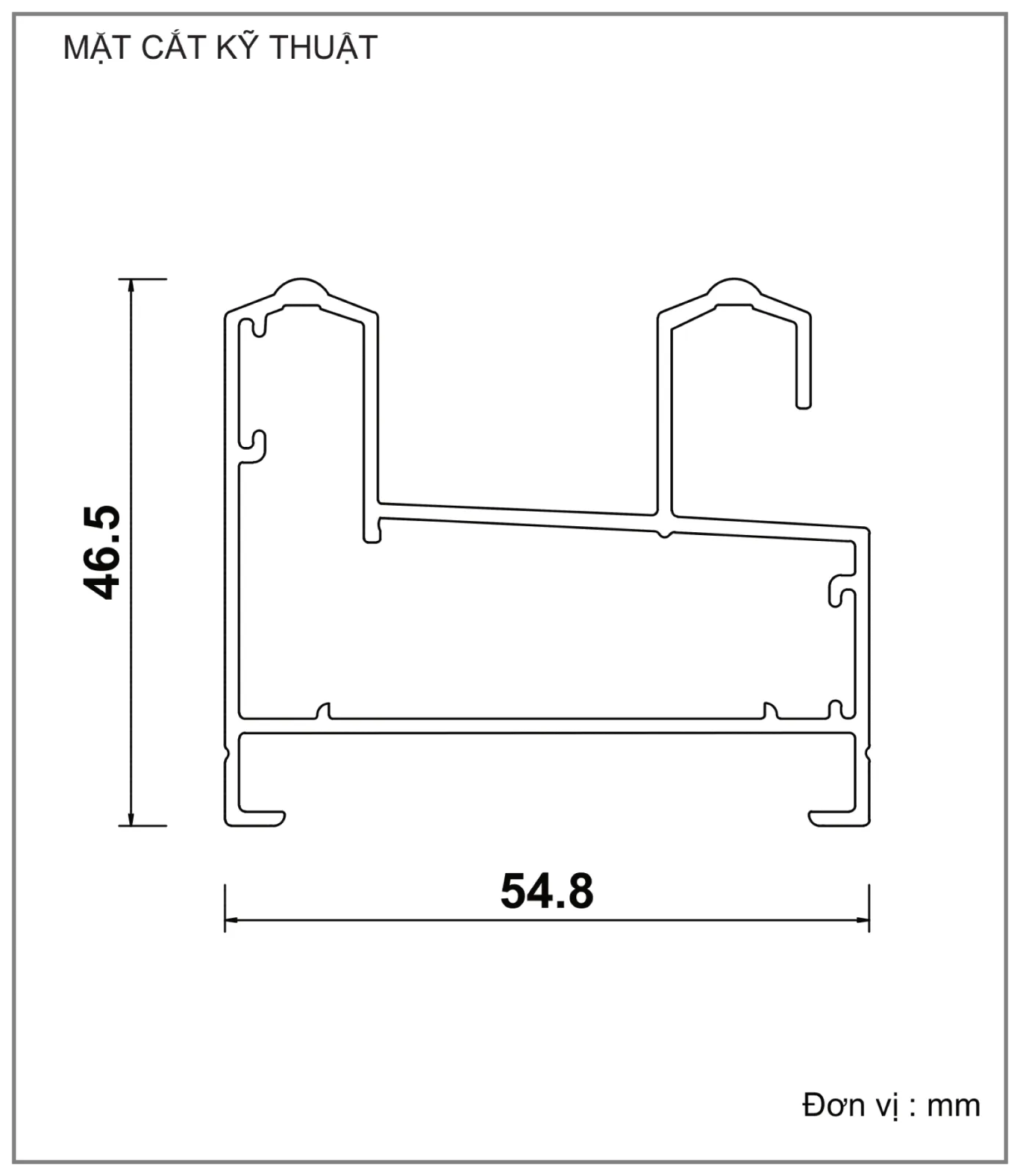

Mẫu đang được ARC WINDOW trưng bày có kích thước 54.8 × 46.5 mm, độ dày 1.4 mm, chiều dài thanh 5.8–6.0 m, trọng lượng 0.947 kg/m và bề mặt sơn tĩnh điện. Các thông số này phục vụ việc tra cứu, đối chiếu mặt cắt và chuẩn bị phương án gia công.

Thông số mặt cắt đang được ARC WINDOW trưng bày


·  Profile: D23151

·  Hệ nhôm: Nhôm Xingfa hệ 55

·  Kích thước: 54.8 × 46.5 mm

·  Độ dày: 1.4 mm

·  Chiều dài thanh: 5.8 m

·  Trọng lượng: 0.947 kg/m

·  Hoàn thiện bề mặt: Sơn tĩnh điện

·  Ứng dụng: Khung bao cửa lùa 2 ray


Vai trò của Profile D23151 trong bộ cửa


D23151 cần được xác định theo kích thước ô chờ và số cánh chạy trên hai ray. Vì cửa lùa vận hành trong phạm vi khung thay vì quét ra ngoài, bản vẽ phải thể hiện rõ cánh nào chạy trên ray nào, vị trí giao cánh và phần khung đứng ở hai bên.

Kích thước lọt lòng, số cánh và hướng trượt quyết định chiều dài ray cùng vị trí các cánh trong D23151. Khi khung bao được chốt đồng thời với cánh D23156, ốp móc D23157, ốp hèm D23158 và bộ bánh xe, đường chạy của cửa mới rõ ràng. Nếu cao độ ray hoặc sơ đồ cánh thay đổi, kích thước cánh và vị trí tiếp giáp cũng phải đối chiếu lại.


Các yếu tố cần đối chiếu khi thiết kế và gia công


·  Kích thước ô chờ, số lượng cánh và cách phân bổ cánh trên hai ray.

·  Chiều dài thanh sử dụng trong khoảng catalogue công bố 5,8–6,0 m.

·  Quan hệ với cánh D23156, ốp móc D23157 và ốp hèm D23158.

·  Cao độ ray dưới, hướng thoát nước và điều kiện hoàn thiện tại ô cửa.

Khách hàng có thể xem trực tiếp mặt cắt Profile D23151, đối chiếu với Profile D23156, Profile D23157 và Profile D23158 trong catalogue mặt cắt nhôm Xingfa hệ 55. Ứng dụng hoàn thiện có thể tham khảo tại cửa sổ lùa nhôm Xingfa hệ 55.

Sau khi xác định khung 2 ray và thứ tự các cánh, người đọc nên kiểm tra loại kính dùng cho cửa lùa cùng bánh xe, khóa, tay nắm, gioăng và phụ kiện cửa trượt. Kích thước kính, khối lượng cánh và cao độ ray là các dữ liệu liên quan trực tiếp đến khả năng vận hành của bộ cửa lùa hệ 55.

ARC WINDOW cung cấp hình ảnh, bản vẽ mặt cắt và thông số kỹ thuật để khách hàng, xưởng nhôm kính và đơn vị thiết kế đối chiếu. Kích thước cắt, số lượng thanh, cách ghép nối, loại kính và bộ phụ kiện cần được xác định theo bản vẽ cùng điều kiện thực tế của từng công trình.
