Mặt cắt nhôm Xingfa hệ 55 D23157 – Ốp móc cửa lùa hệ 55

Mặt cắt nhôm Xingfa hệ 55 D23157 là thanh ốp móc dùng cho cửa lùa. Chi tiết được bố trí tại cạnh giao của cánh theo cấu tạo, cần được lắp đúng chiều để phù hợp với cách các cánh chồng và gặp nhau khi cửa đóng.

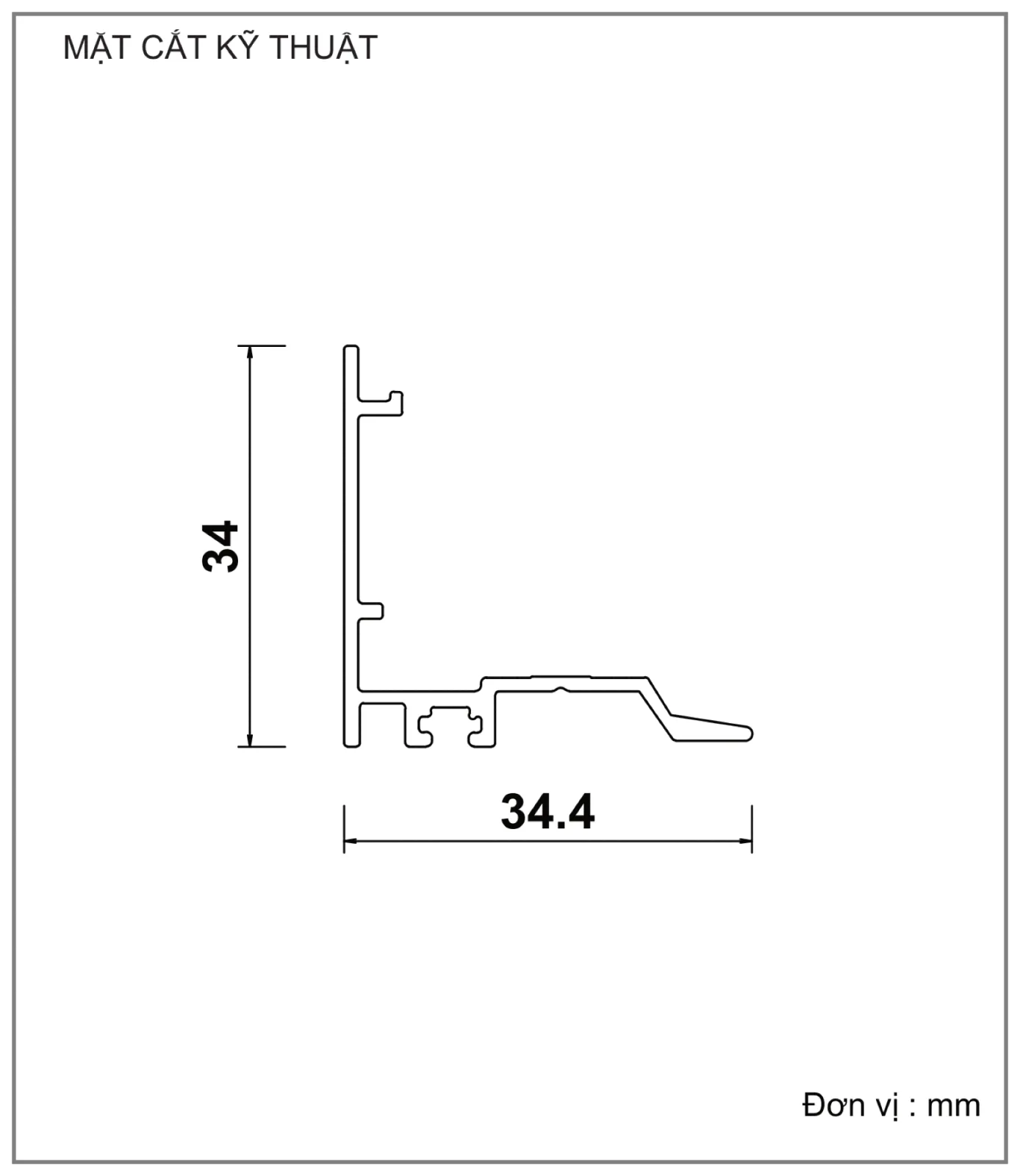

Mẫu đang được ARC WINDOW trưng bày có kích thước 34.4 × 34 mm, độ dày 1.4 mm, chiều dài thanh 5.8–6.0 m, trọng lượng 0.802 kg/m và bề mặt sơn tĩnh điện. Các thông số này phục vụ việc tra cứu, đối chiếu mặt cắt và chuẩn bị phương án gia công.

Thông số mặt cắt đang được ARC WINDOW trưng bày


·  Profile: D23157

·  Hệ nhôm: Nhôm Xingfa hệ 55

·  Kích thước: 34.4 × 34 mm

·  Độ dày: 1.4 mm

·  Chiều dài thanh: 5.8 m

·  Trọng lượng: 0.802 kg/m

·  Hoàn thiện bề mặt: Sơn tĩnh điện

·  Ứng dụng: Ốp móc cho cửa lùa


Vai trò của Profile D23157 trong bộ cửa


D23157 được đối chiếu trực tiếp với cánh lùa D23156 và khung bao D23151. Vì vị trí móc phụ thuộc thứ tự ray và hướng di chuyển của từng cánh, bản vẽ lắp phải thể hiện rõ mặt trong, mặt ngoài và cạnh giao trước khi cắt thanh.

Thứ tự ray và hướng di chuyển của hai cánh quyết định mặt lắp D23157 trên D23156. Đọc đúng cạnh giao giúp ốp móc làm việc đồng thời với khóa và gioăng tại vùng hai cánh tiếp giáp. Nếu mặt trong, mặt ngoài hoặc chiều móc không được xác định từ bản vẽ lắp, đường giao cánh có thể không kín hoặc không đúng hành trình.


Các yếu tố cần đối chiếu khi thiết kế và gia công


·  Cạnh giao của cánh và chiều chồng cánh khi cửa đóng.

·  Thứ tự cánh trên ray trong và ray ngoài của khung D23151.

·  Chiều dài cắt theo cạnh đứng của cánh D23156.

·  Quan hệ với gioăng hoặc chi tiết hoàn thiện tại vị trí móc theo cấu hình.

Khách hàng có thể xem trực tiếp mặt cắt Profile D23157, đối chiếu với Profile D23156, Profile D23151 và Profile D23158 trong catalogue mặt cắt nhôm Xingfa hệ 55. Ứng dụng hoàn thiện có thể tham khảo tại cửa sổ lùa nhôm Xingfa hệ 55.

Sau khi xác định khung 2 ray và thứ tự các cánh, người đọc nên kiểm tra loại kính dùng cho cửa lùa cùng bánh xe, khóa, tay nắm, gioăng và phụ kiện cửa trượt. Kích thước kính, khối lượng cánh và cao độ ray là các dữ liệu liên quan trực tiếp đến khả năng vận hành của bộ cửa lùa hệ 55.

ARC WINDOW cung cấp hình ảnh, bản vẽ mặt cắt và thông số kỹ thuật để khách hàng, xưởng nhôm kính và đơn vị thiết kế đối chiếu. Kích thước cắt, số lượng thanh, cách ghép nối, loại kính và bộ phụ kiện cần được xác định theo bản vẽ cùng điều kiện thực tế của từng công trình.
