Mặt cắt nhôm Xingfa hệ 55 D23158 – Ốp hèm cửa lùa hệ 55

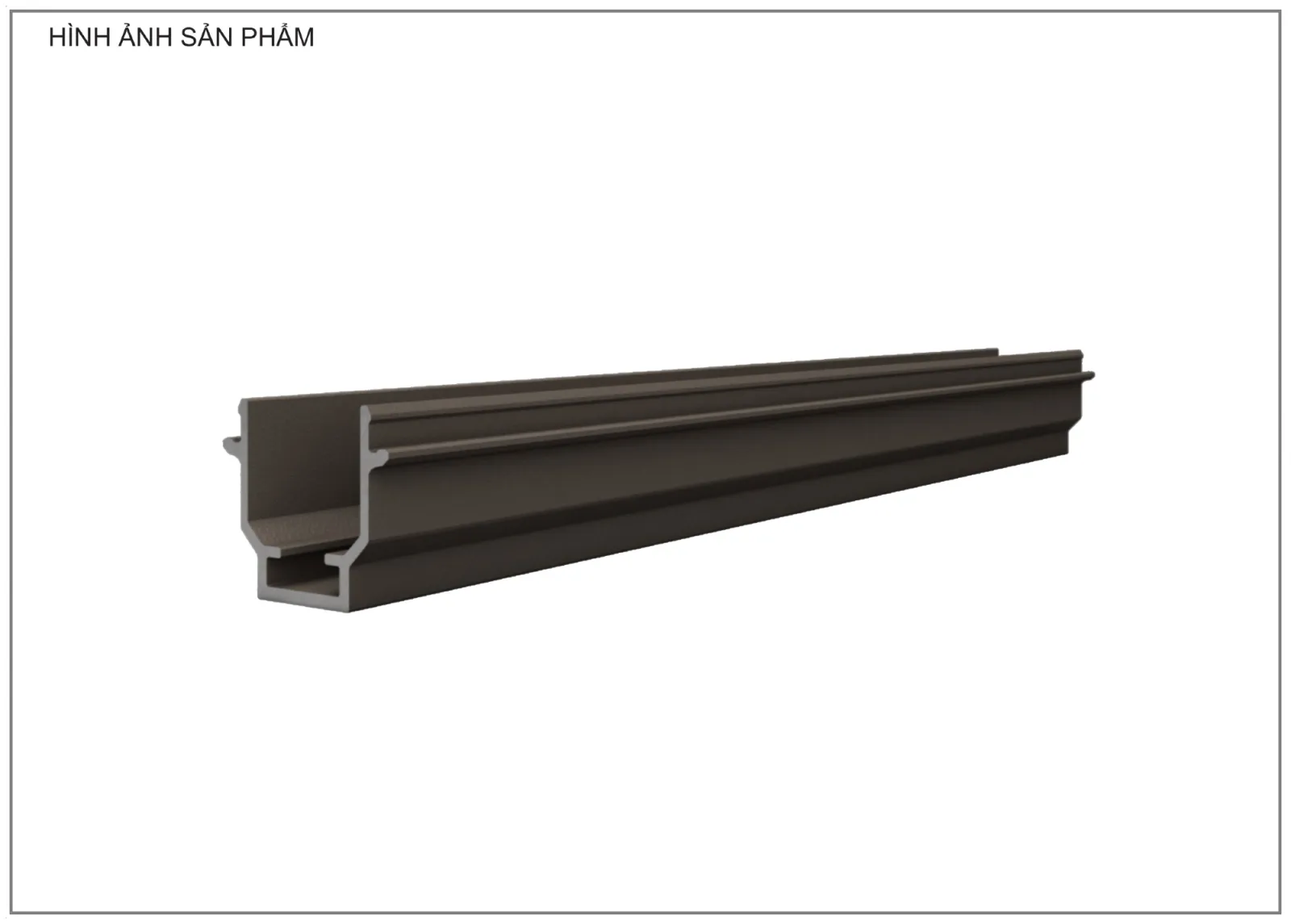

Profile D23158 là thanh ốp hèm dành cho cửa lùa nhôm Xingfa hệ 55. Thanh được sử dụng để hoàn thiện phần hèm trên cạnh cánh theo cấu tạo của bộ cửa 2 ray.

Mẫu đang được ARC WINDOW trưng bày có kích thước 18.5 × 20.7 mm, độ dày 1.4 mm, chiều dài thanh 5.8–6.0 m, trọng lượng 0.229 kg/m và bề mặt sơn tĩnh điện. Các thông số này phục vụ việc tra cứu, đối chiếu mặt cắt và chuẩn bị phương án gia công.

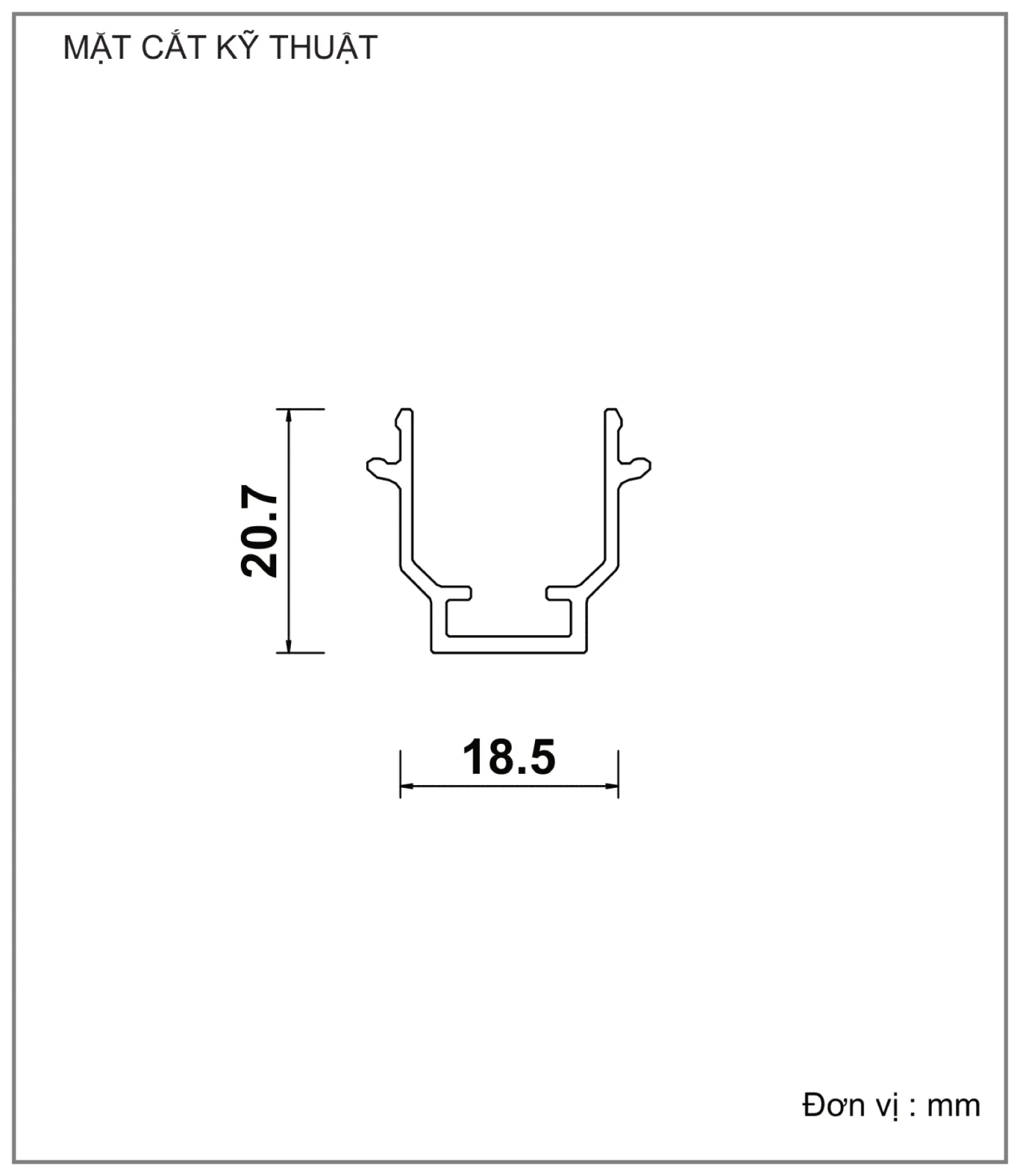

Thông số mặt cắt đang được ARC WINDOW trưng bày


·  Profile: D23158

·  Hệ nhôm: Nhôm Xingfa hệ 55

·  Kích thước: 18.5 × 20.7 mm

·  Độ dày: 1.4 mm

·  Chiều dài thanh: 5.8 m

·  Trọng lượng: 0.229 kg/m

·  Hoàn thiện bề mặt: Sơn tĩnh điện

·  Ứng dụng: Ốp hèm cửa lùa


Vai trò của Profile D23158 trong bộ cửa


D23158 cần được kiểm tra cùng cánh D23156 và ốp móc D23157 để phân biệt đúng cạnh lắp. Việc xác định hướng cánh, ray chạy và vị trí tiếp giáp với khung bao D23151 giúp tránh nhầm chiều khi bóc tách và gia công.

D23158 được bố trí theo cạnh cánh tiếp giáp khung hoặc cạnh đóng, vì vậy hướng trượt và vị trí khóa phải được chốt trước khi cắt. Khi ốp hèm được đối chiếu cùng D23156, D23157 và D23151, phần tiếp giáp của cánh mới hoàn thiện đúng chiều. Lắp ngược mặt có thể làm thay đổi khe đóng và đường ép gioăng.


Các yếu tố cần đối chiếu khi thiết kế và gia công


·  Cạnh cánh cần hoàn thiện hèm và mặt nhìn của thanh ốp.

·  Hướng chạy của cánh D23156 trên khung lùa 2 ray D23151.

·  Chiều dài cắt và cách xử lý đầu thanh tại cánh ngang trên, dưới.

·  Sự đồng bộ với ốp móc D23157 và các chi tiết hoàn thiện của cánh.

Khách hàng có thể xem trực tiếp mặt cắt Profile D23158, đối chiếu với Profile D23156, Profile D23151 và Profile D23157 trong catalogue mặt cắt nhôm Xingfa hệ 55. Ứng dụng hoàn thiện có thể tham khảo tại cửa sổ lùa nhôm Xingfa hệ 55.

Sau khi xác định khung 2 ray và thứ tự các cánh, người đọc nên kiểm tra loại kính dùng cho cửa lùa cùng bánh xe, khóa, tay nắm, gioăng và phụ kiện cửa trượt. Kích thước kính, khối lượng cánh và cao độ ray là các dữ liệu liên quan trực tiếp đến khả năng vận hành của bộ cửa lùa hệ 55.

ARC WINDOW cung cấp hình ảnh, bản vẽ mặt cắt và thông số kỹ thuật để khách hàng, xưởng nhôm kính và đơn vị thiết kế đối chiếu. Kích thước cắt, số lượng thanh, cách ghép nối, loại kính và bộ phụ kiện cần được xác định theo bản vẽ cùng điều kiện thực tế của từng công trình.
