Mặt cắt nhôm Xingfa hệ 55 D23156 – Cánh cửa lùa hệ 55

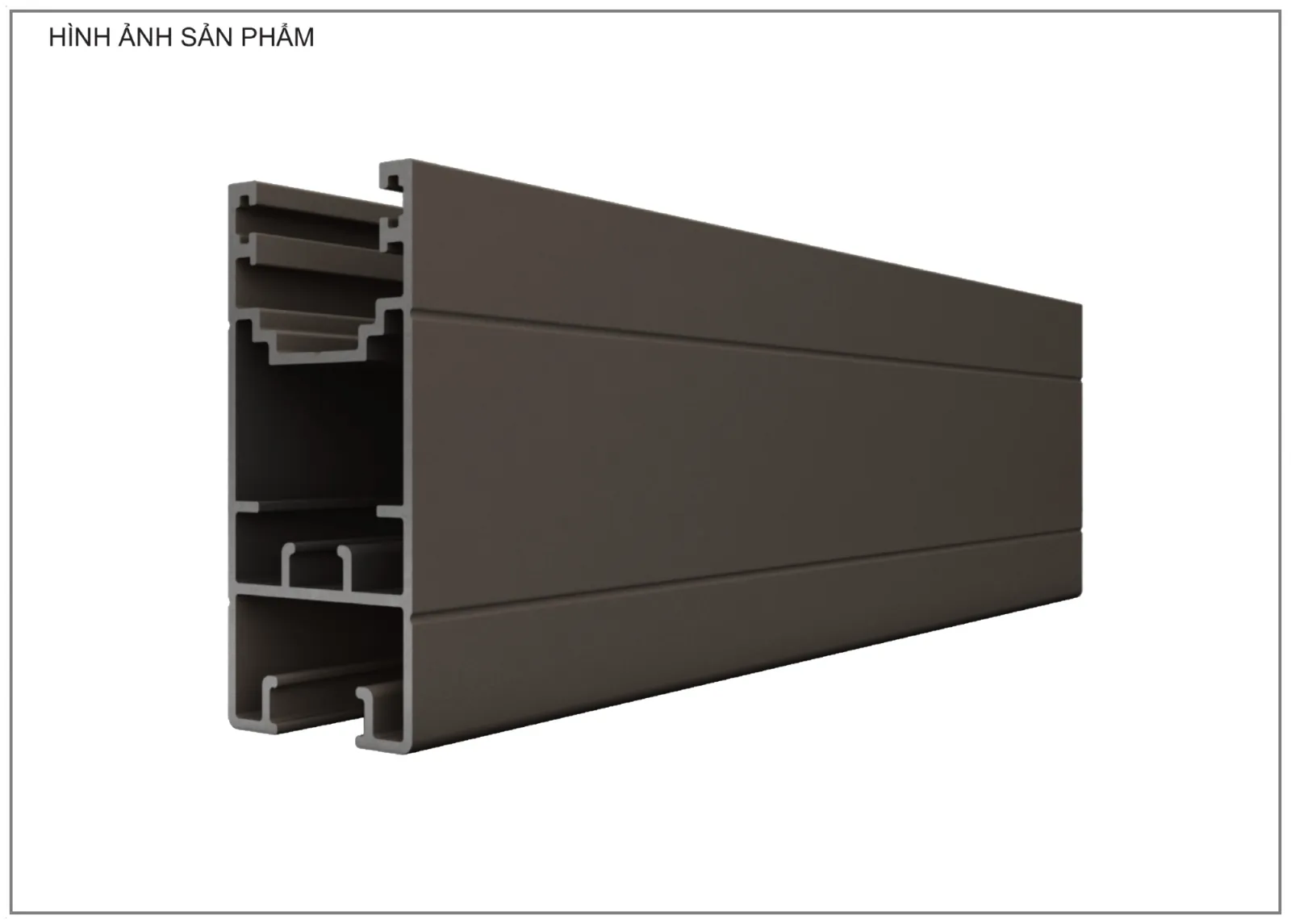

Profile D23156 là mặt cắt cánh cửa lùa trong nhóm nhôm Xingfa hệ 55. Thanh được tổ hợp thành khung cánh chuyển động trên hệ khung bao 2 ray D23151, nhận kính và các chi tiết hoàn thiện theo bản vẽ cửa.

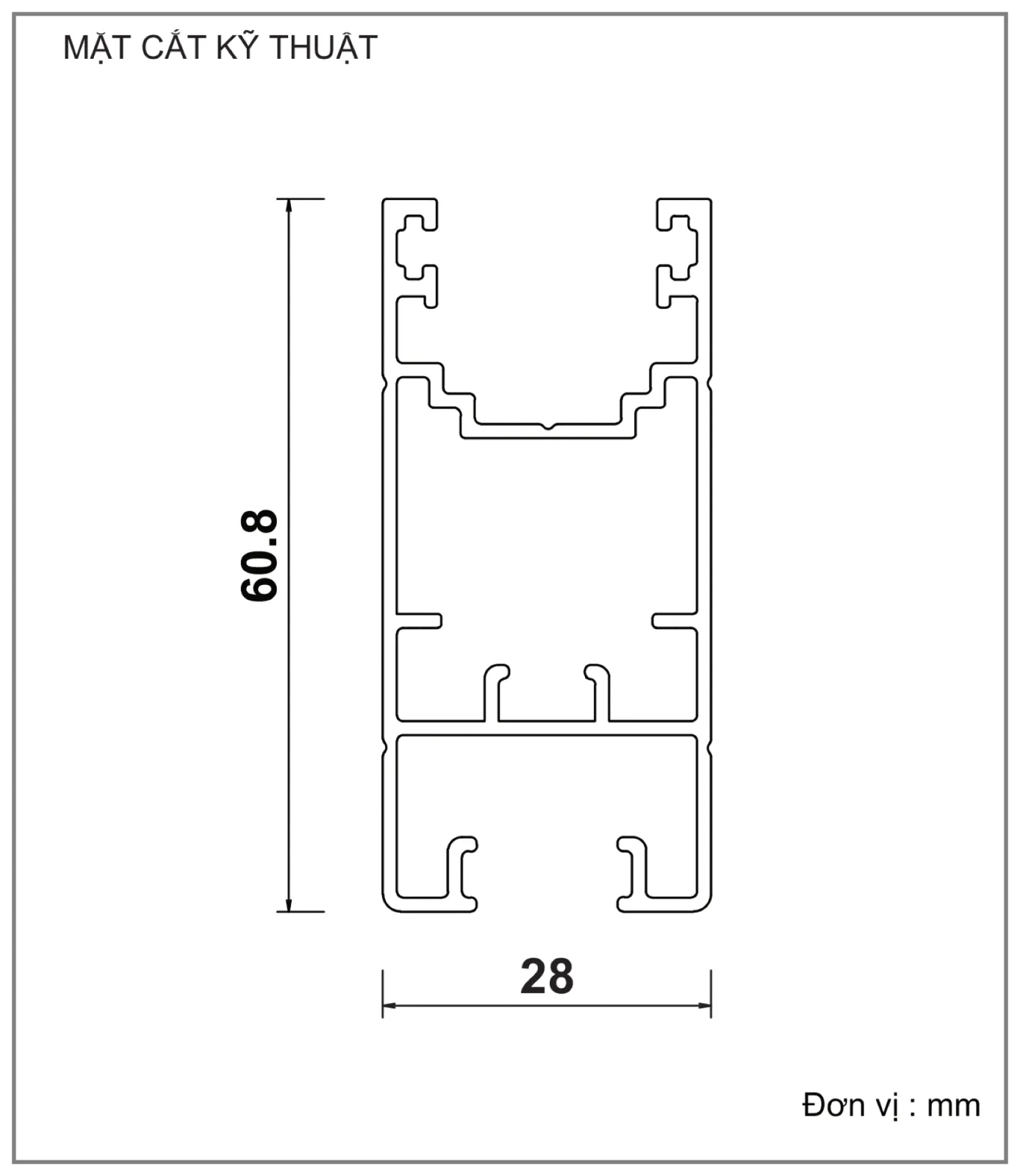

Mẫu đang được ARC WINDOW trưng bày có kích thước 28 × 60.8 mm, độ dày 1.4 mm, chiều dài thanh 5.8–6.0 m, trọng lượng 0.802 kg/m và bề mặt sơn tĩnh điện. Các thông số này phục vụ việc tra cứu, đối chiếu mặt cắt và chuẩn bị phương án gia công.

Thông số mặt cắt đang được ARC WINDOW trưng bày


·  Profile: D23156

·  Hệ nhôm: Nhôm Xingfa hệ 55

·  Kích thước: 28 × 60.8 mm

·  Độ dày: 1.4 mm

·  Chiều dài thanh: 5.8 m

·  Trọng lượng: 0.802 kg/m

·  Hoàn thiện bề mặt: Sơn tĩnh điện

·  Ứng dụng: Cánh cửa lùa


Vai trò của Profile D23156 trong bộ cửa


Khi lập phương án, D23156 phải được xem đồng thời với vị trí bánh xe, đường chạy của cánh và vùng giao giữa hai cánh. Các profile ốp móc D23157 và ốp hèm D23158 được kiểm tra theo cạnh cánh tương ứng để hoàn thiện đúng cấu tạo lùa.

Kích thước cánh, loại kính và vị trí bánh xe phải được xác định trong quan hệ với khung D23151 trước khi gia công D23156. Khi cánh, ốp móc D23157 và ốp hèm D23158 được bố trí đúng theo từng cạnh, cửa sẽ chạy đúng ray và hai cánh giao nhau đúng vị trí. Nhầm cạnh lắp có thể làm sai chiều móc, khóa hoặc gioăng.


Các yếu tố cần đối chiếu khi thiết kế và gia công


·  Số cánh, chiều rộng mỗi cánh và thứ tự chạy trên hai ray.

·  Kích thước kính, nẹp, gioăng và vị trí lắp bánh xe theo cấu hình.

·  Cạnh cánh cần ốp móc D23157 hoặc ốp hèm D23158.

·  Chiều dài thanh 5,8–6,0 m và phương án tối ưu cắt vật tư.

Khách hàng có thể xem trực tiếp mặt cắt Profile D23156, đối chiếu với Profile D23151, Profile D23157 và Profile D23158 trong catalogue mặt cắt nhôm Xingfa hệ 55. Ứng dụng hoàn thiện có thể tham khảo tại cửa sổ lùa nhôm Xingfa hệ 55; các lựa chọn kính được giới thiệu trong danh mục kính kiến trúc ARC WINDOW.

Sau khi xác định khung 2 ray và thứ tự các cánh, người đọc nên kiểm tra loại kính dùng cho cửa lùa cùng bánh xe, khóa, tay nắm, gioăng và phụ kiện cửa trượt. Kích thước kính, khối lượng cánh và cao độ ray là các dữ liệu liên quan trực tiếp đến khả năng vận hành của bộ cửa lùa hệ 55.

ARC WINDOW cung cấp hình ảnh, bản vẽ mặt cắt và thông số kỹ thuật để khách hàng, xưởng nhôm kính và đơn vị thiết kế đối chiếu. Kích thước cắt, số lượng thanh, cách ghép nối, loại kính và bộ phụ kiện cần được xác định theo bản vẽ cùng điều kiện thực tế của từng công trình.
