Bộ phụ kiện KinLong cửa sổ mở hất 1 cánh Xingfa hệ 55

Bộ phụ kiện KinLong cửa sổ mở hất 1 cánh Xingfa hệ 55 được sử dụng cho nhà vệ sinh, cầu thang, hành lang, phòng ngủ và vị trí cần kiểm soát khoảng mở tại Đà Nẵng. Cơ cấu bản lề, thanh chống gió và hạn vị kiểm soát góc mở linh hoạt trong công năng sử dụng. phù hợp ở nơi có độ cao cần lấy sáng thông gió nhưng vẫn giữ được oan toàn

Cấu hình bộ phụ kiện KinLong cho cửa sổ mở hất 1 cánh


Cấu hình dưới đây dùng cho phương án tham khảo của ARC WINDOW. Mọi thay đổi về số cánh hoạt động, loại kính, chiều mở, hệ ray hoặc sơ đồ đố giữa đều làm thay đổi trực tiếp danh sách phụ kiện.

Tay nắm và cơ cấu khóa


Cấu hình tham khảo: 01 bộ cho 01 cánh mở hất.

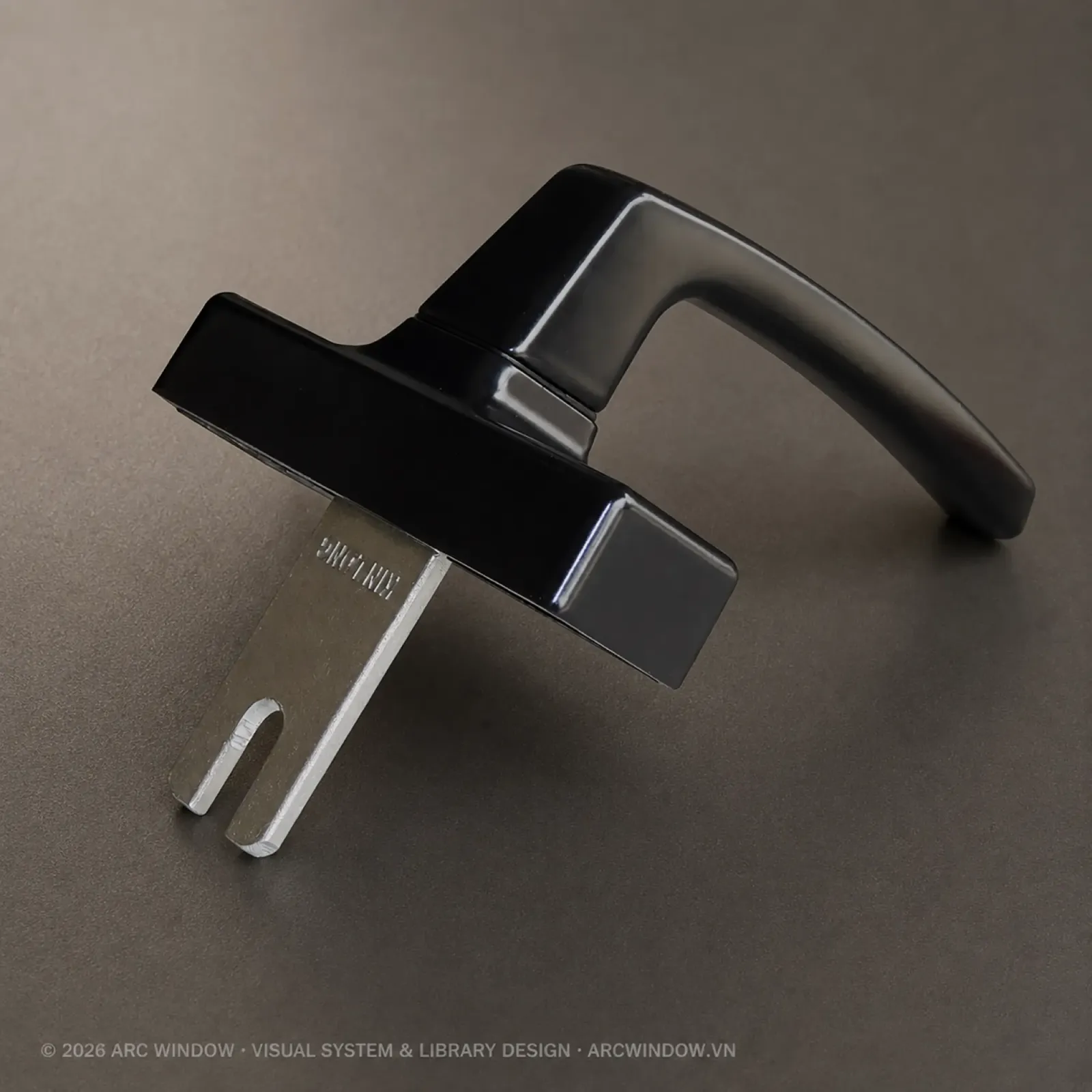

1.    Tay nắm cửa sổ KinLong: điều khiển thao tác ép cánh và mở khóa.

2.    Thanh truyền động KinLong: truyền lực từ tay nắm đến các điểm khóa dọc theo cạnh cánh.

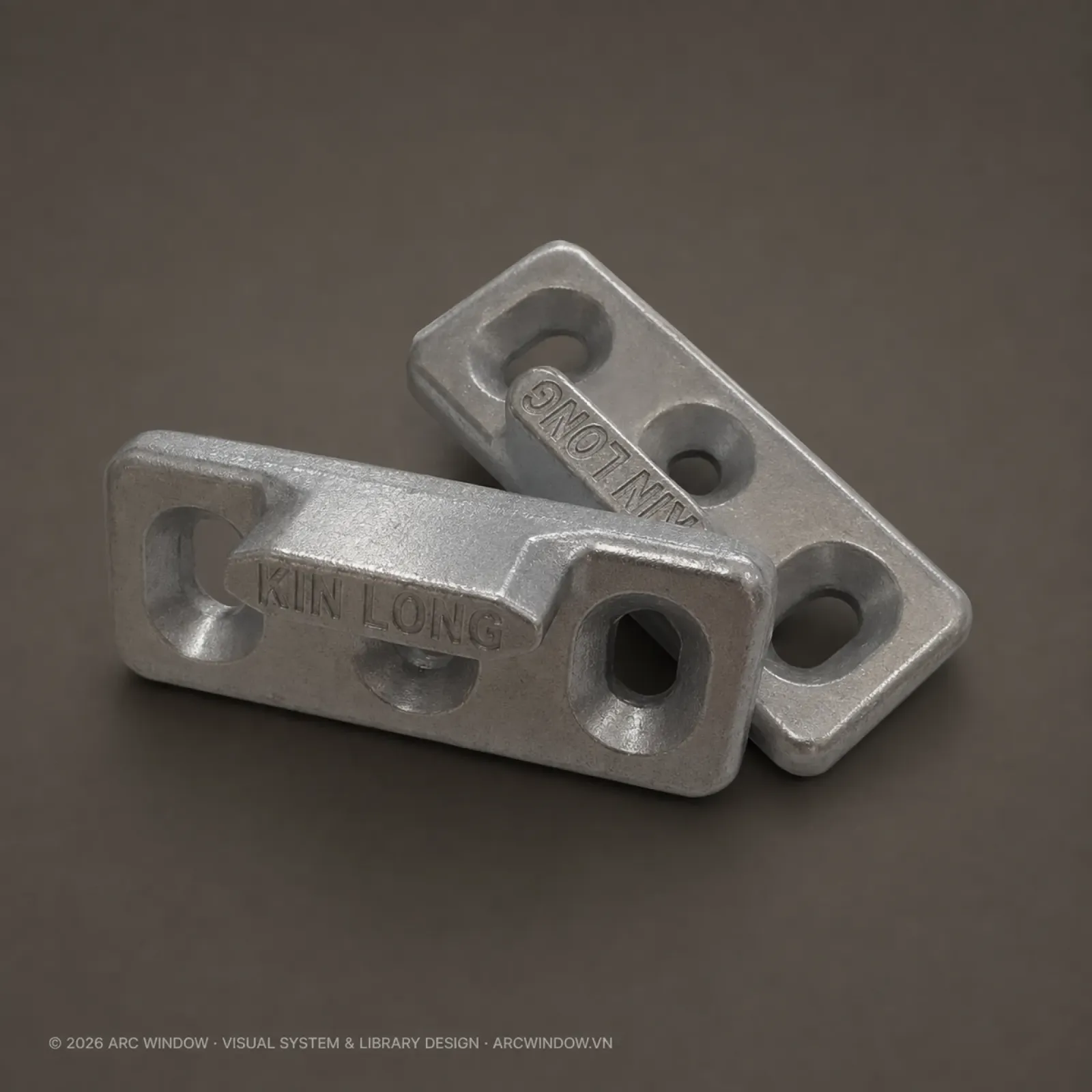

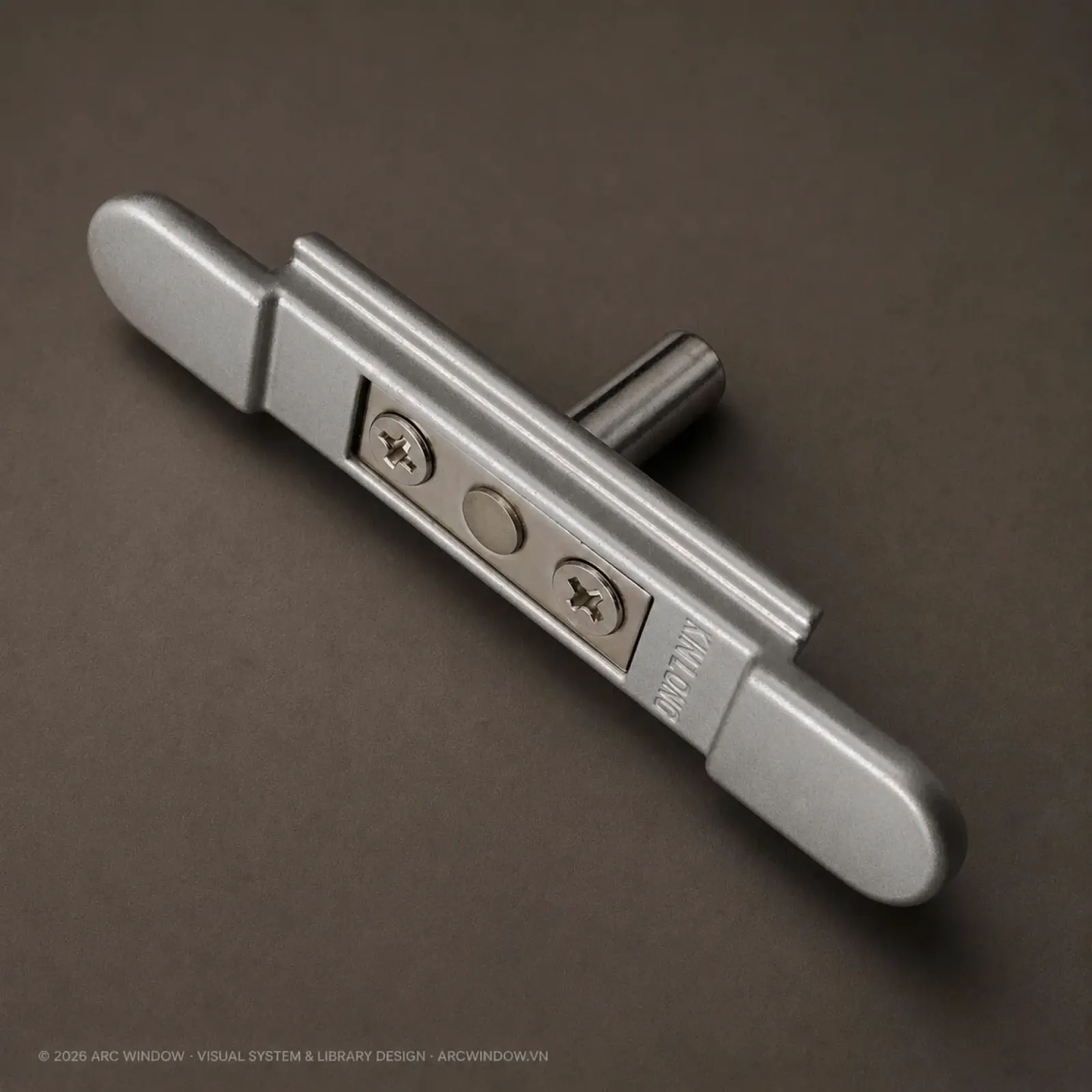

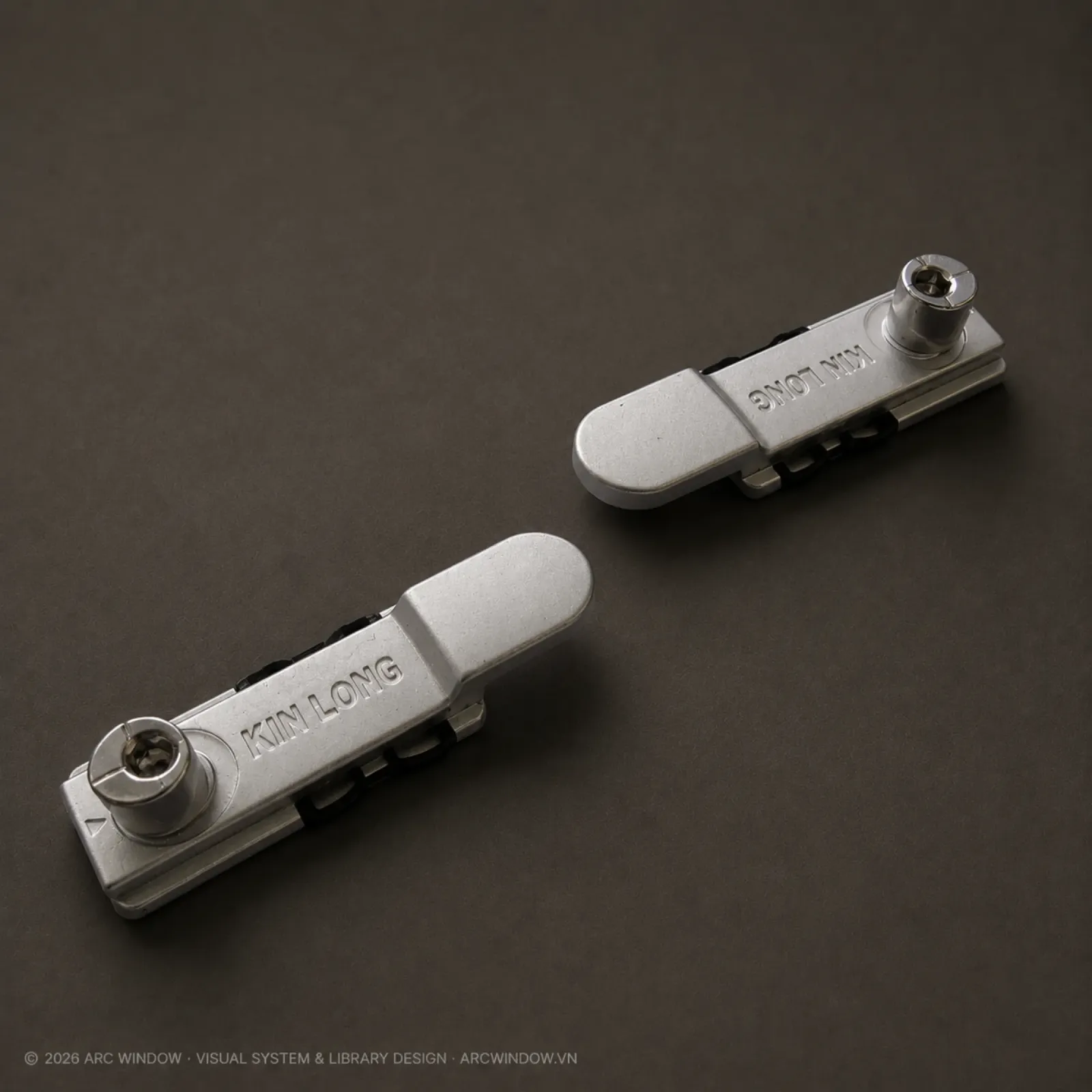

3.    02 vấu hãm/điểm khóa: tạo lực ép gioăng; số lượng điều chỉnh theo kích thước cánh.

Bản lề, thanh chống và hạn vị


Cấu hình phải xác định theo chiều rộng, chiều cao và góc mở mong muốn.

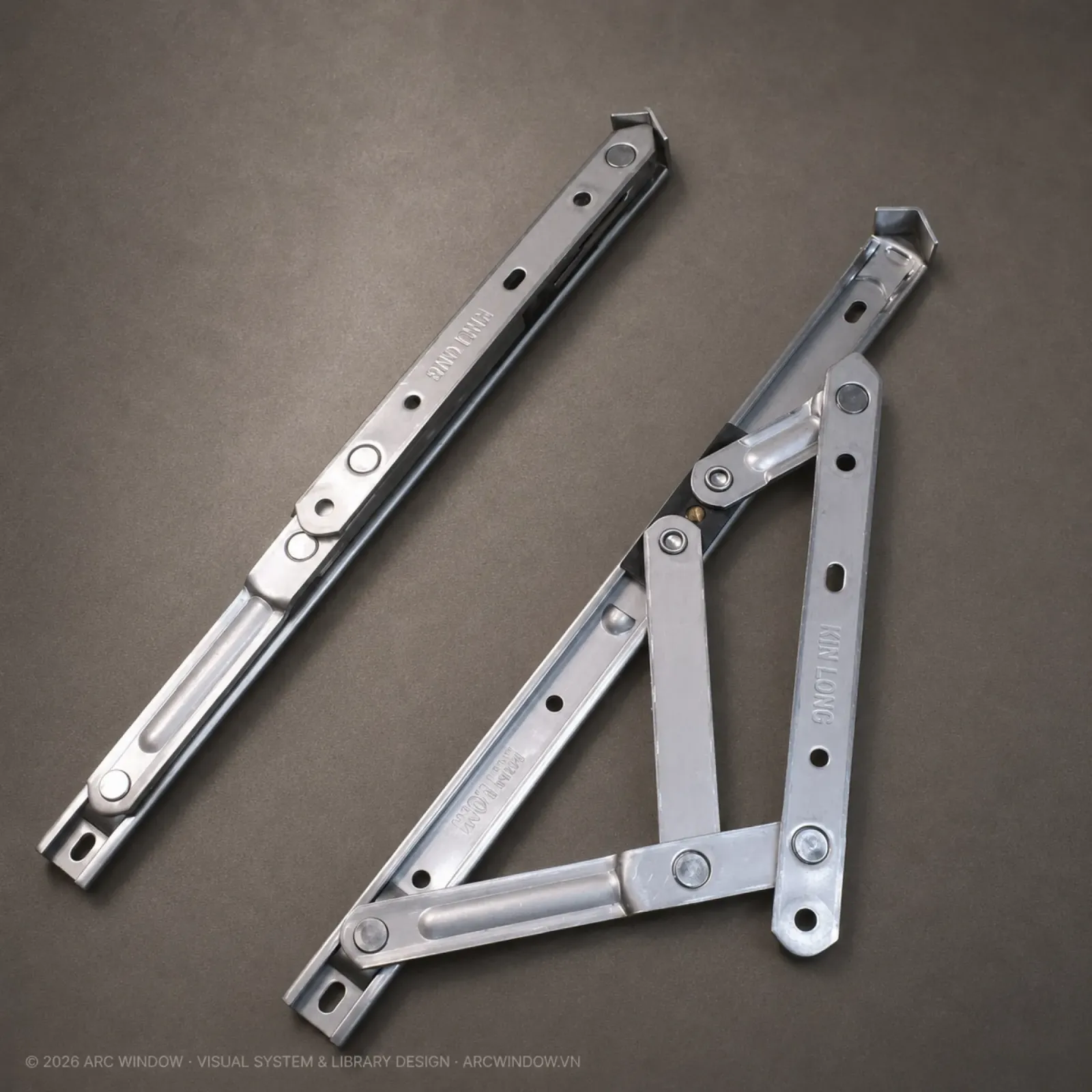

4.    01 cặp bản lề A250, A300: liên kết cạnh trên của cánh với khung và dẫn hướng chuyển động mở hất.

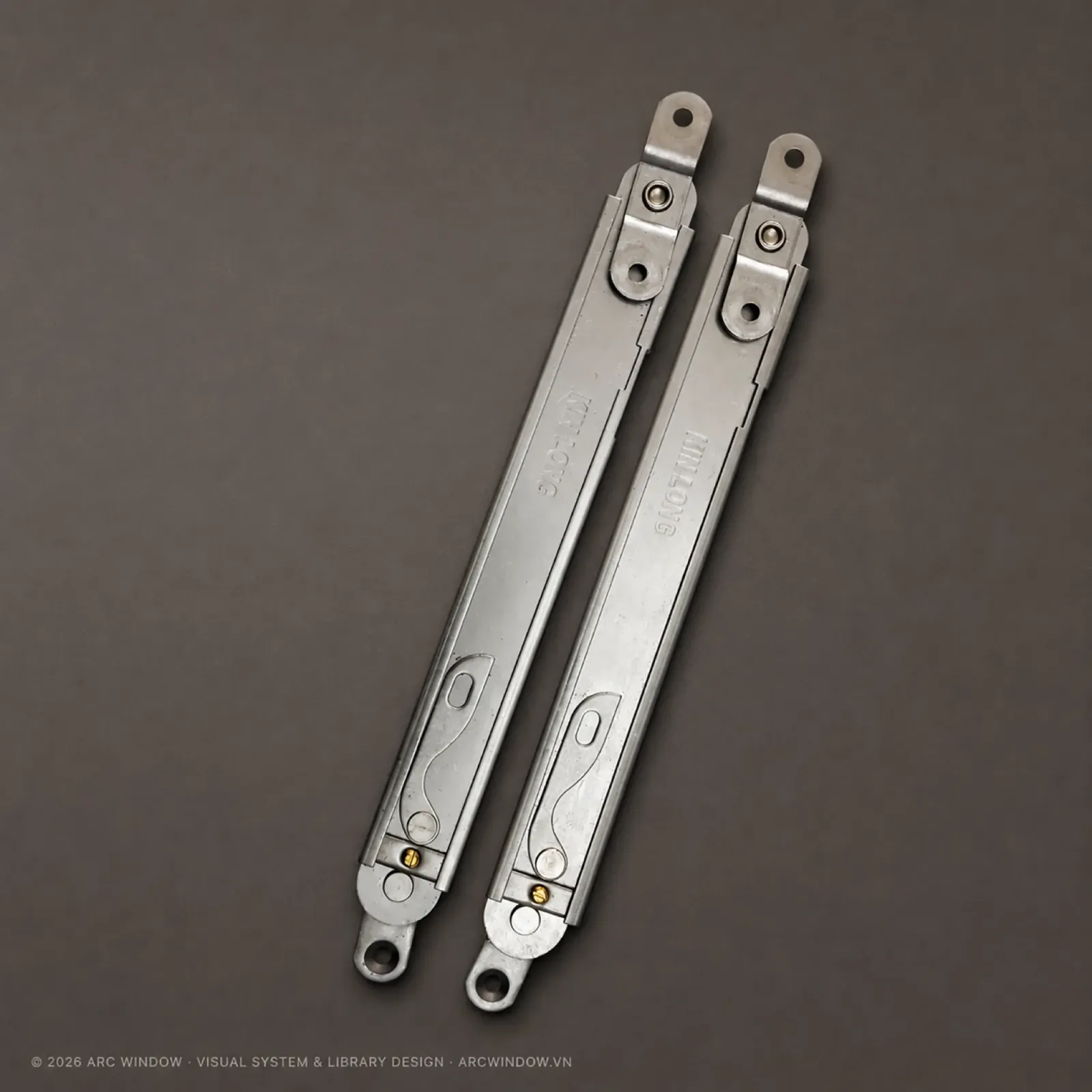

5.    01 cặp thanh chống/hạn vị: kiểm soát khoảng mở, hỗ trợ ổn định cánh và hạn chế va đập do gió.

Kích thước tham khảo

 ·   Tổng chiều rộng cánh: 500 - 1.200 mm.

·   Tổng chiều cao: 800 - 1.800 mm.

Phạm vi áp dụng: Các kích thước trên phục vụ bước lên phương án, không thay thế số đo công trình, giới hạn tải của phụ kiện hoặc bản vẽ sản xuất. Kích thước cánh phải được kiểm tra cùng loại kính, tải trọng phụ kiện và điều kiện gió tại vị trí lắp.

Các bước kiểm tra trước khi gia công

 1.    Khảo sát cao độ lắp đặt, hướng mưa gió và khoảng mở an toàn.

2.    Tính tải trọng kính, chọn bản lề ma sát/thanh chống theo chiều rộng cánh.

3.    Bố trí tay nắm, thanh truyền và vấu hãm để lực ép phân bố đều.

4.    Thử mở ở nhiều vị trí, kiểm tra hạn vị, khả năng tự trượt và va chạm với mái hắt hoặc lưới bảo vệ.

Đối chiếu nhôm Xingfa hệ 55 và kính


Khách hàng có thể kiểm tra khung bao C3318, cánh cửa sổ C3202 và nẹp kính C3295 trong catalogue nhôm Xingfa hệ 55. Vị trí bản lề phía trên, thanh chống hai bên và tay nắm phía dưới phải được thể hiện rõ trên bản vẽ trước khi phay lắp.

Cấu hình cửa sổ mở quay - mở hất nhôm Xingfa hệ 55 đang được ARC WINDOW trưng bày sử dụng kính cường lực trong 8 mm và phụ kiện KinLong. Nếu thay bằng kính 10 mm, kính màu, kính dán hoặc kính hộp, cần tính lại khối lượng cánh và kiểm tra lại bản lề, thanh chống, hạn vị và số điểm khóa. Có thể tham khảo thêm tại thư viện kính kiến trúc ARC WINDOW.

Tư vấn kỹ thuật phụ kiện tại Đà Nẵng


ARC WINDOW hỗ trợ khảo sát, tư vấn cấu hình, bóc tách vật tư và cung cấp file CAD tham khảo miễn phí cho công trình tại Đà Nẵng.
