Bộ phụ kiện KinLong cửa đi mở quay 2 cánh Xingfa hệ 55

Bộ phụ kiện KinLong cửa đi mở quay 2 cánh Xingfa hệ 55 được sử dụng cho cửa chính nhà phố, cửa ban công, văn phòng, showroom và lối đi cần mở rộng vừa phải tại Đà Nẵng. Cánh chính phục vụ hằng ngày; cánh phụ chỉ mở khi cần tăng khẩu độ. Chốt cánh phụ là nguyên nhân trực tiếp giúp điểm khóa cánh chính làm việc ổn định.

Cấu hình bộ phụ kiện KinLong cho cửa đi mở quay 2 cánh


Cấu hình dưới đây dùng cho phương án tham khảo của ARC WINDOW. Mọi thay đổi về số cánh hoạt động, loại kính, chiều mở, hệ ray hoặc sơ đồ đố giữa đều làm thay đổi trực tiếp danh sách phụ kiện.


Tay nắm và khóa cánh chính


Cấu hình tham khảo: 01 bộ khóa đa điểm cho cánh sử dụng hằng ngày.

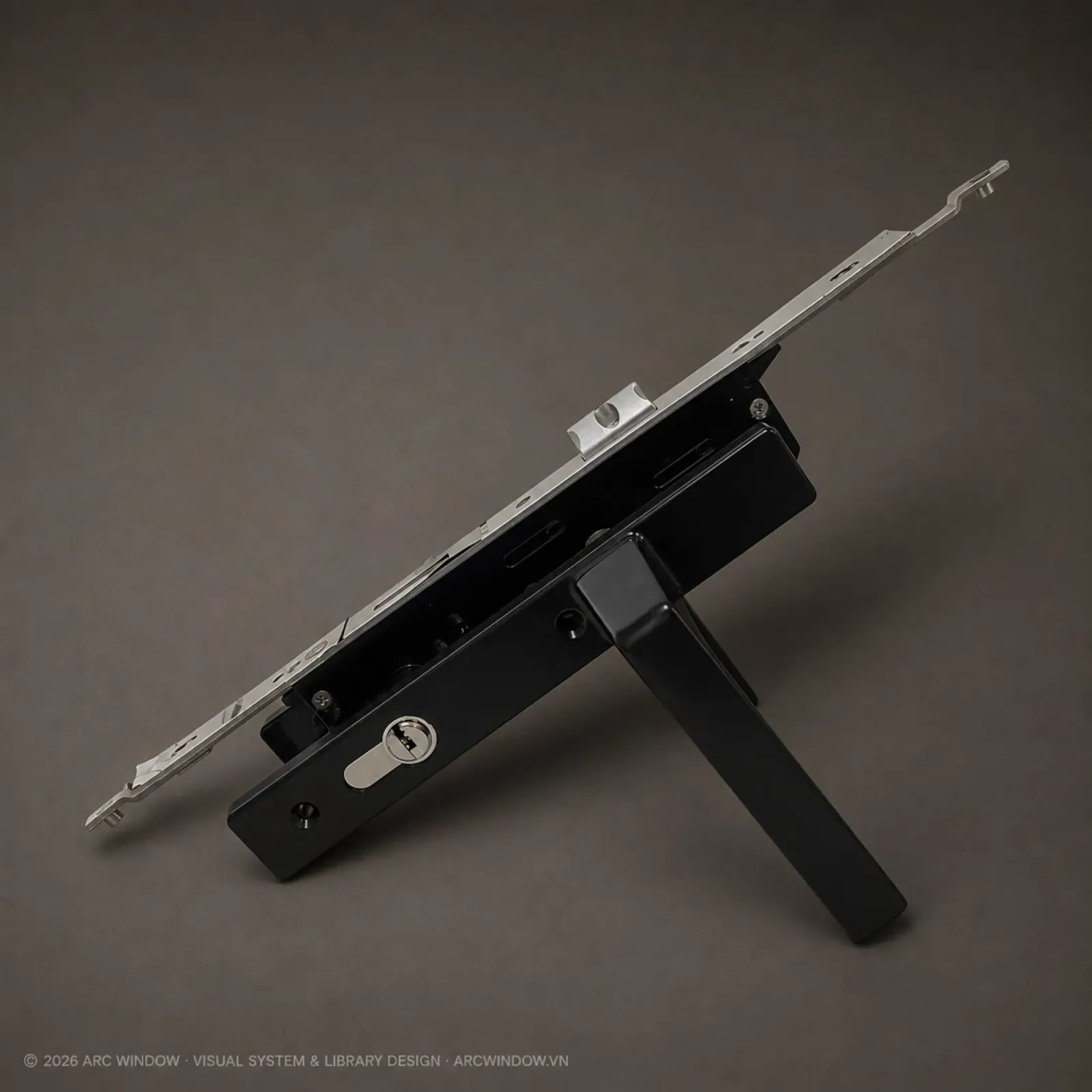

1.    Tay nắm KinLong MZS20: điều khiển đóng, mở và khóa cánh chính.

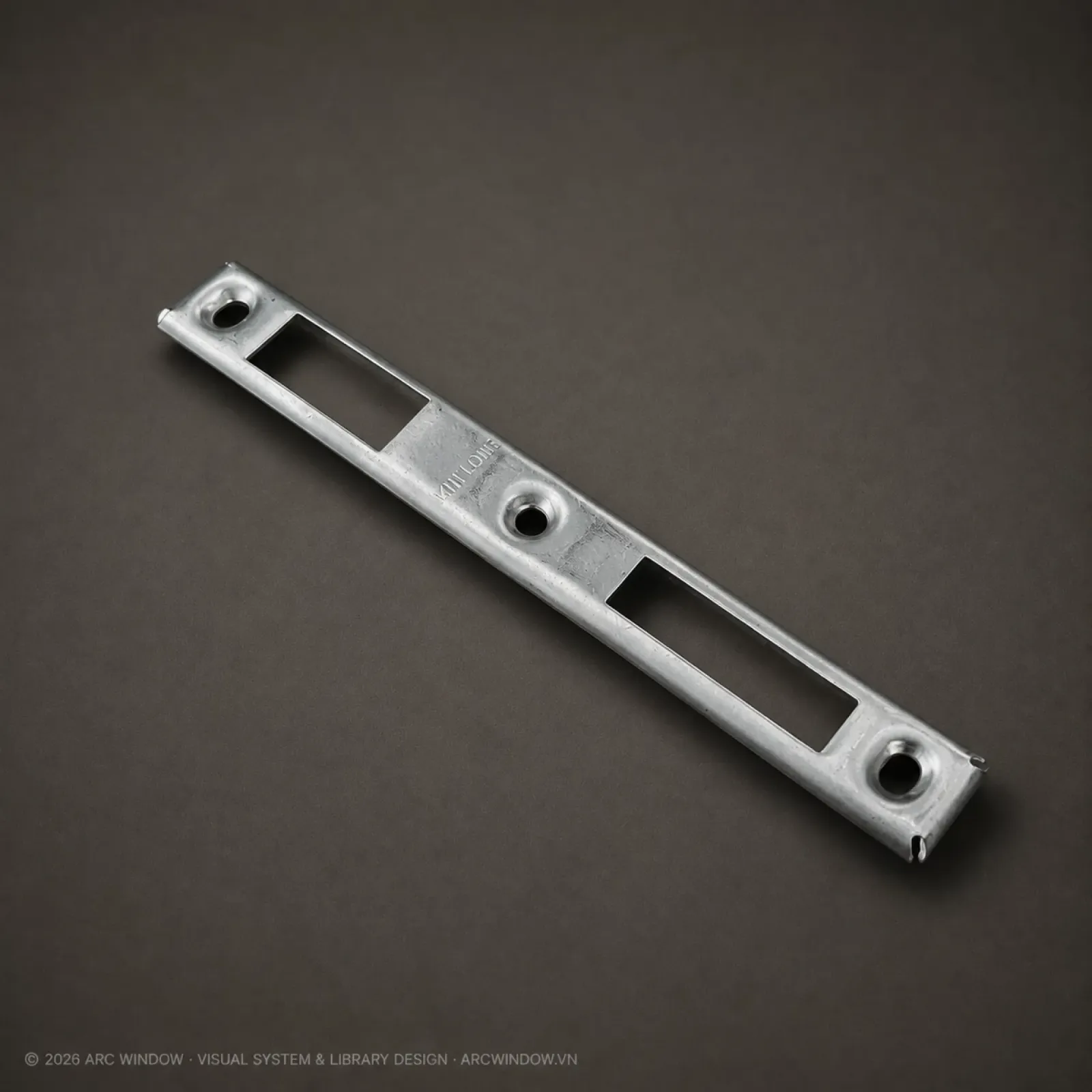

2.    Thân khóa đa điểm, miệng khóa và lõi khóa KinLong: tạo chuỗi truyền động và tiếp nhận chốt khóa đồng bộ.


Bản lề cánh - khung


Số lượng tham khảo: 06-08 bản lề cho 02 cánh.

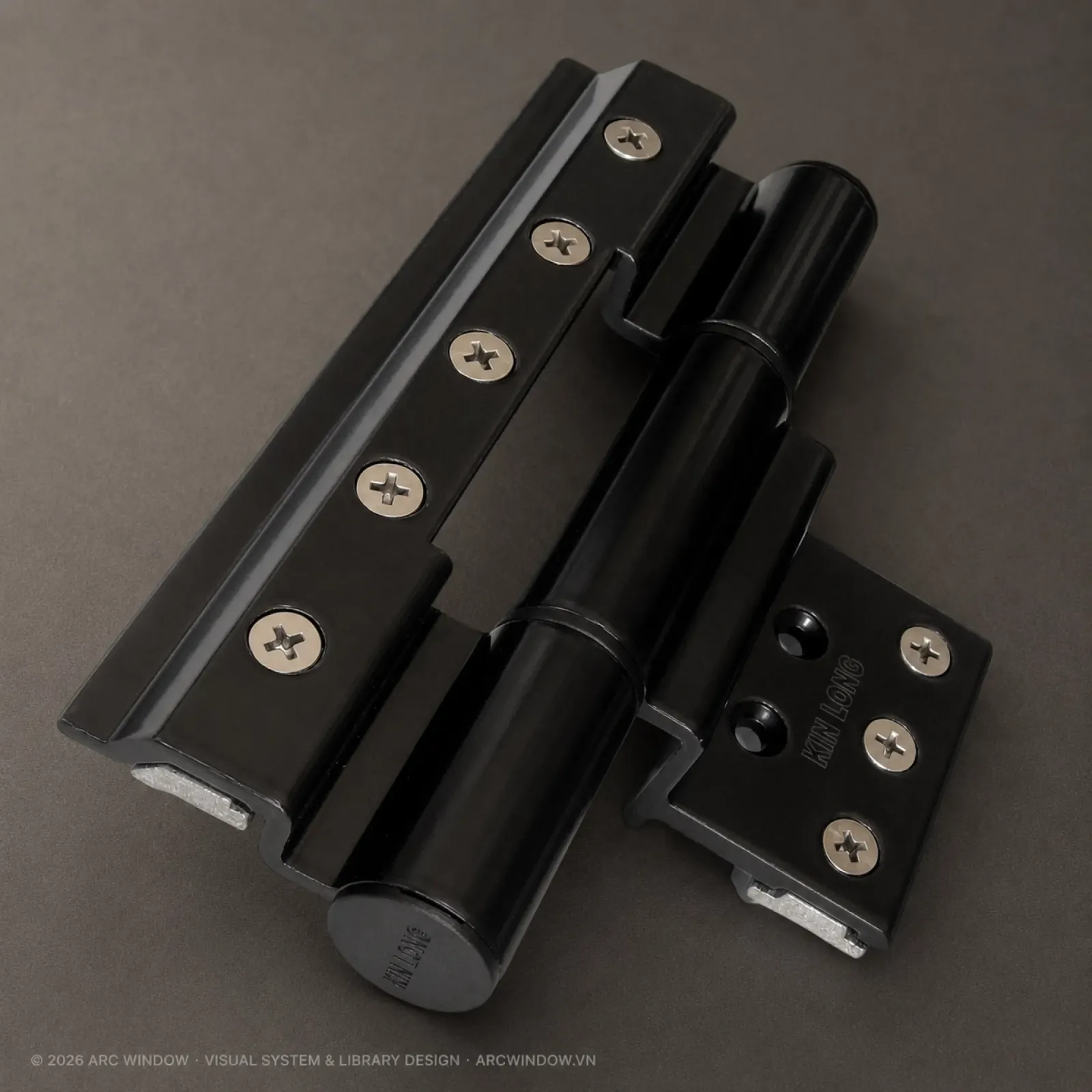

3.    03-04 bản lề 4D mỗi cánh: phân bổ tải trọng và hỗ trợ căn chỉnh khe tiếp giáp khung - cánh.

4.    Kiểm tra tải trọng: không áp dụng một số lượng cố định khi kích thước cánh, loại kính hoặc vị trí chịu gió thay đổi.


Chốt giữ cánh phụ


Cấu hình tham khảo: 01 bộ chốt trên và 01 bộ chốt dưới cho cánh phụ.

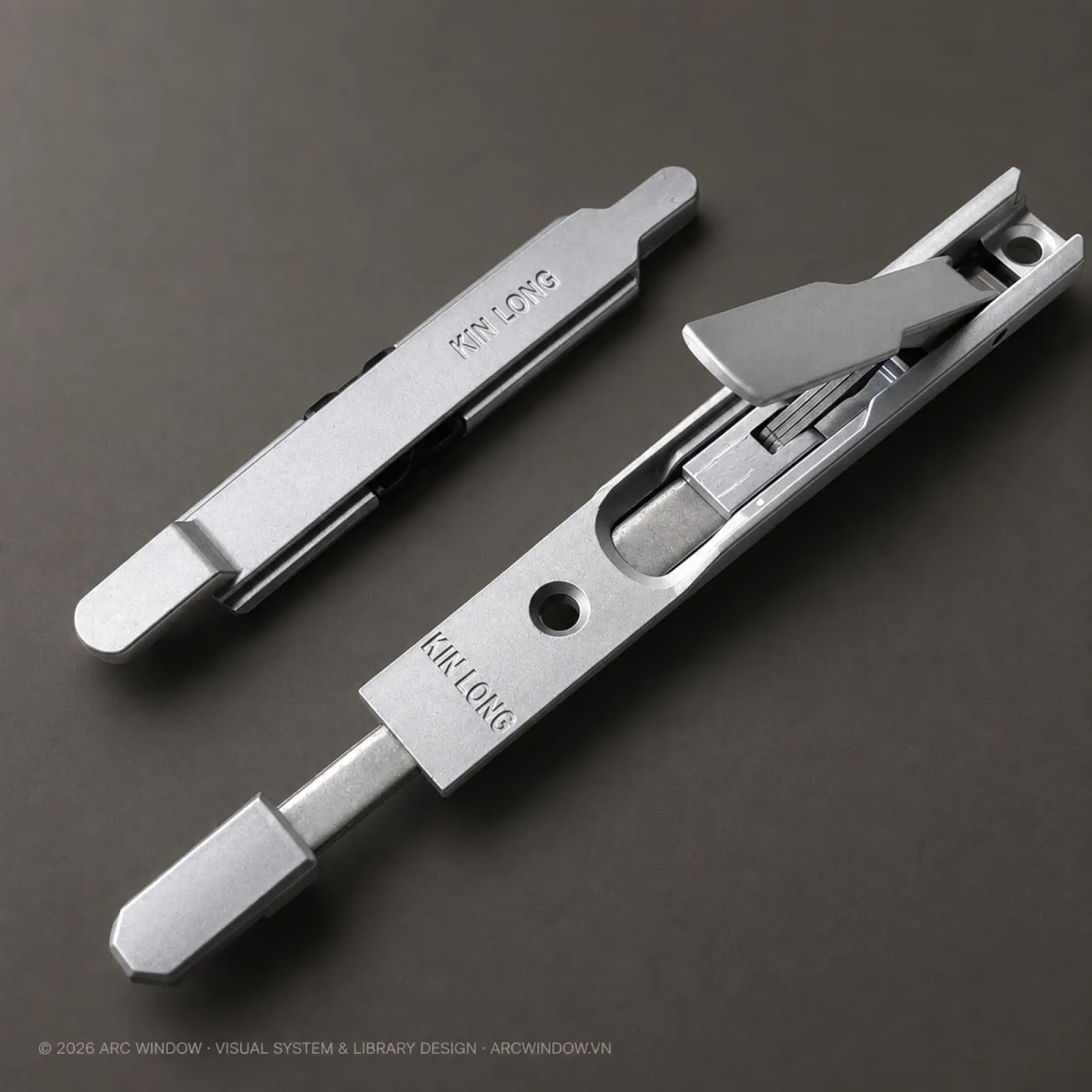

5.    Chốt âm cánh phụ KinLong: giữ cánh phụ ổn định khi chỉ mở cánh chính.

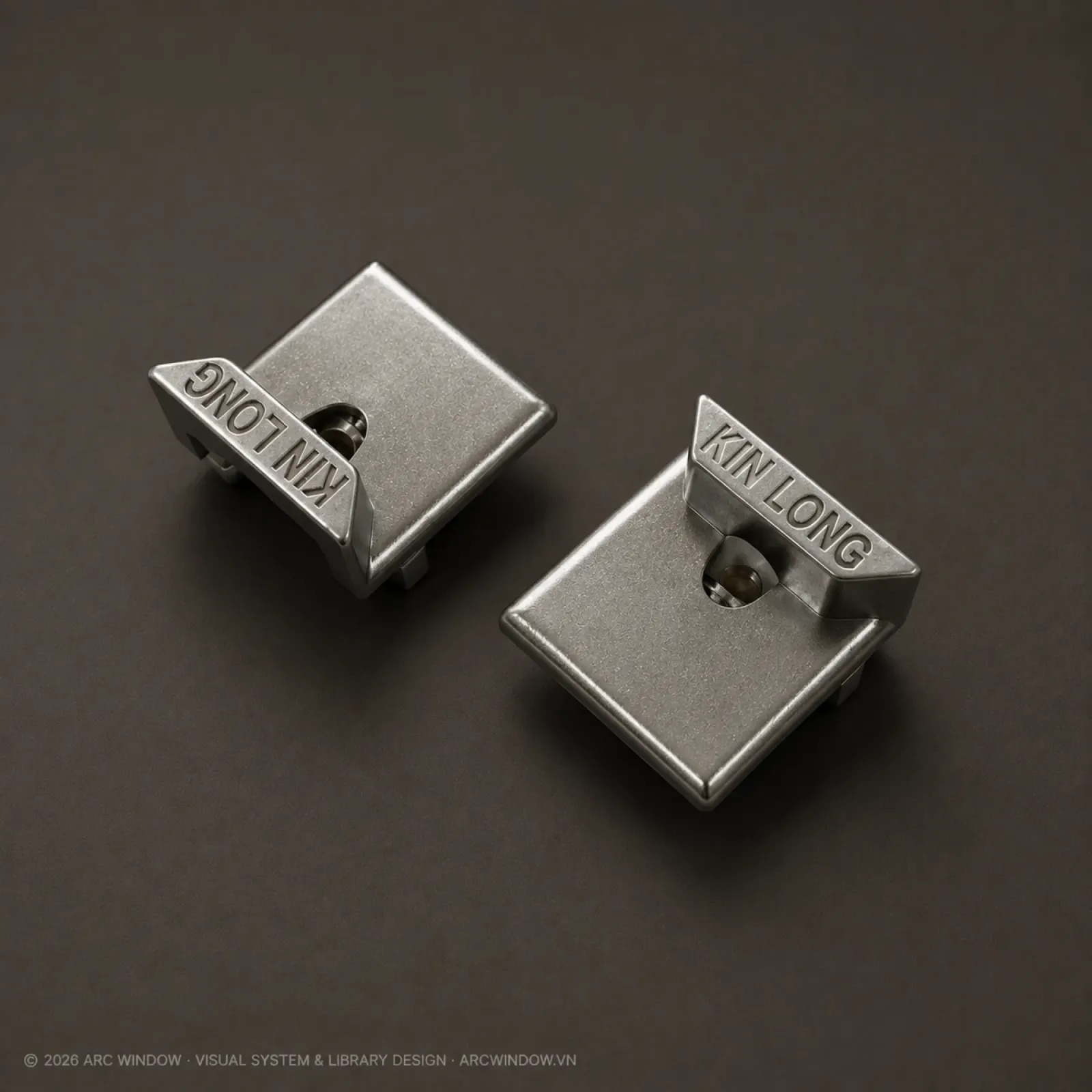

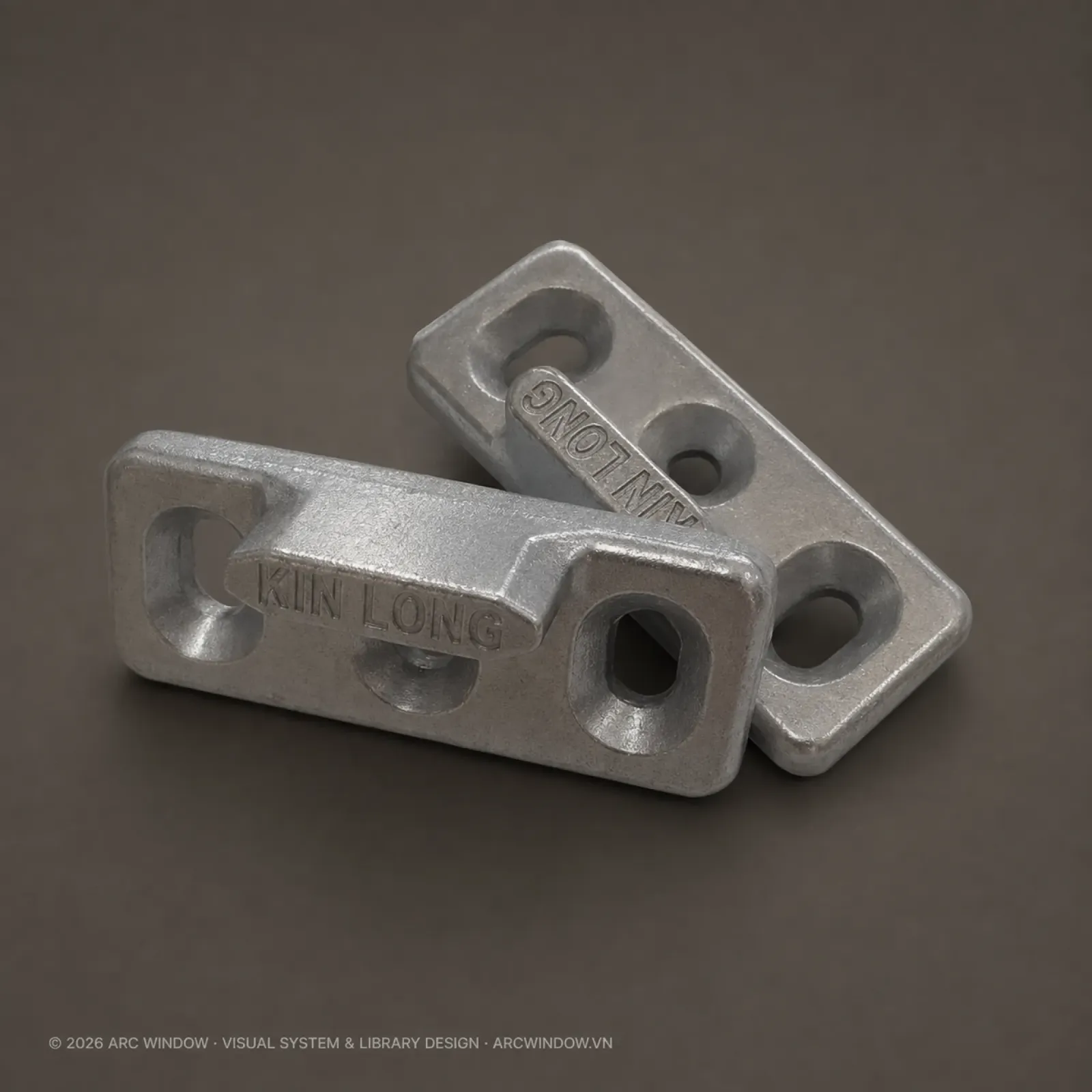

6.    Vấu/đầu tiếp nhận chốt: được bố trí đúng trục chốt tại khung trên và khu vực đáy cửa.


Kích thước tham khảKích thước tham khảo


·   Tổng chiều rộng: 1.200 - 2.800 mm.

·   Tổng chiều cao: 2.200 - 2.900 mm.

·   Chiều rộng mỗi cánh: 550 - 1.350 mm.


 Phạm vi áp dụng: Các kích thước trên phục vụ bước lên phương án, không thay thế số đo công trình, giới hạn tải của phụ kiện hoặc bản vẽ sản xuất. Kích thước cánh phải được kiểm tra cùng loại kính, tải trọng phụ kiện và điều kiện gió tại vị trí lắp.


Các bước kiểm tra trước khi gia công


1.    Chốt sơ đồ cánh chính - cánh phụ và chiều mở trước khi bố trí khóa.

2.    Tính riêng tải trọng từng cánh; không mặc định hai cánh có cùng số bản lề nếu kích thước khác nhau.

3.    Kiểm tra trục chốt âm phía trên, phía dưới và khả năng tiếp nhận chốt tại khung/sàn.

4.    Căn chỉnh khe giữa hai cánh, lực ép gioăng và thứ tự đóng cánh trước khi nghiệm thu.


Đối chiếu nhôm Xingfa hệ 55 và kính


Khách hàng có thể kiểm tra khung bao C3328, cánh mở ngoài C3303, cánh mở trong C3332, đố động C3323, thanh cánh ngang dưới C3304 và nẹp kính C3295 trong catalogue nhôm Xingfa hệ 55. Sơ đồ cánh chính - cánh phụ và hướng mở phải được chốt trước khi bố trí bản lề, khóa đa điểm và chốt âm.

Cấu hình cửa đi mở quay nhôm Xingfa hệ 55 đang được ARC WINDOW trưng bày sử dụng kính cường lực trong 8 mm và phụ kiện KinLong. Nếu thay bằng kính 10 mm, kính màu, kính dán hoặc kính hộp, cần tính lại khối lượng cánh và kiểm tra lại số lượng bản lề, tải trọng bản lề và số điểm khóa. Có thể tham khảo thêm tại thư viện kính kiến trúc ARC WINDOW.


Tư vấn kỹ thuật phụ kiện tại Đà Nẵng


ARC WINDOW hỗ trợ khảo sát, tư vấn cấu hình, bóc tách vật tư và cung cấp file CAD tham khảo miễn phí cho công trình tại Đà Nẵng.
