Bộ phụ kiện KinLong cửa đi mở quay 1 cánh Xingfa hệ 55

Bộ phụ kiện KinLong cửa đi mở quay 1 cánh Xingfa hệ 55 được sử dụng cho cửa phòng, cửa ban công, cửa hậu, cửa nhà vệ sinh và các lối đi có khẩu độ vừa tại Đà Nẵng. Cấu hình gọn, dễ sử dụng; độ ổn định phụ thuộc trực tiếp vào tải trọng kính, số bản lề và độ chính xác khi phay lắp khóa.

Cấu hình bộ phụ kiện KinLong cho cửa đi mở quay 1 cánh


Cấu hình dưới đây dùng cho phương án tham khảo của ARC WINDOW. Mọi thay đổi về số cánh hoạt động, loại kính, chiều mở, hệ ray hoặc sơ đồ đố giữa đều làm thay đổi trực tiếp danh sách phụ kiện.


Tay nắm và khóa đa điểm


Cấu hình tham khảo: 01 bộ khóa cho 01 cánh hoạt động.

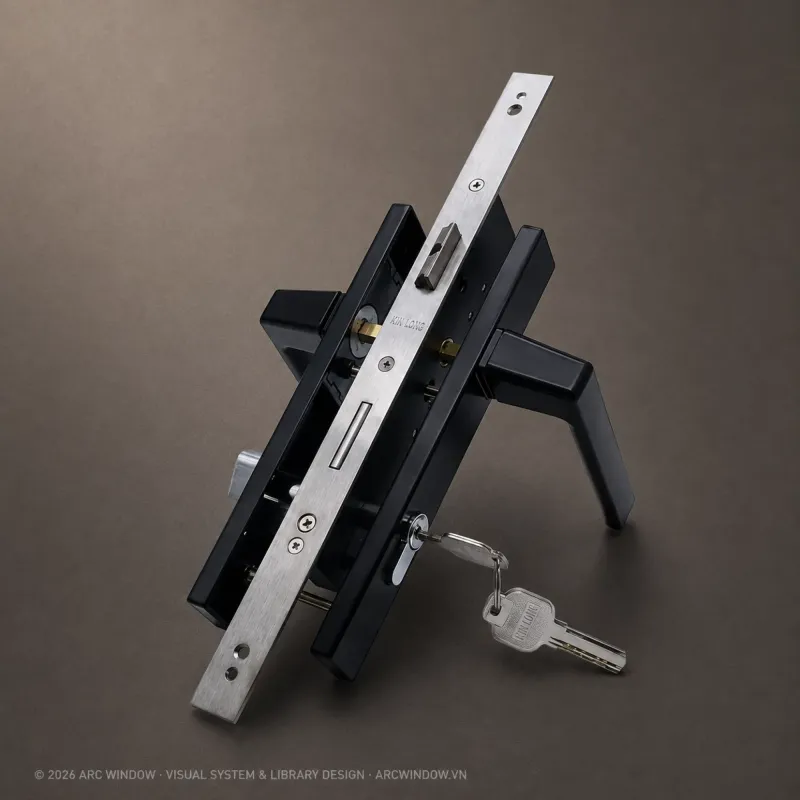

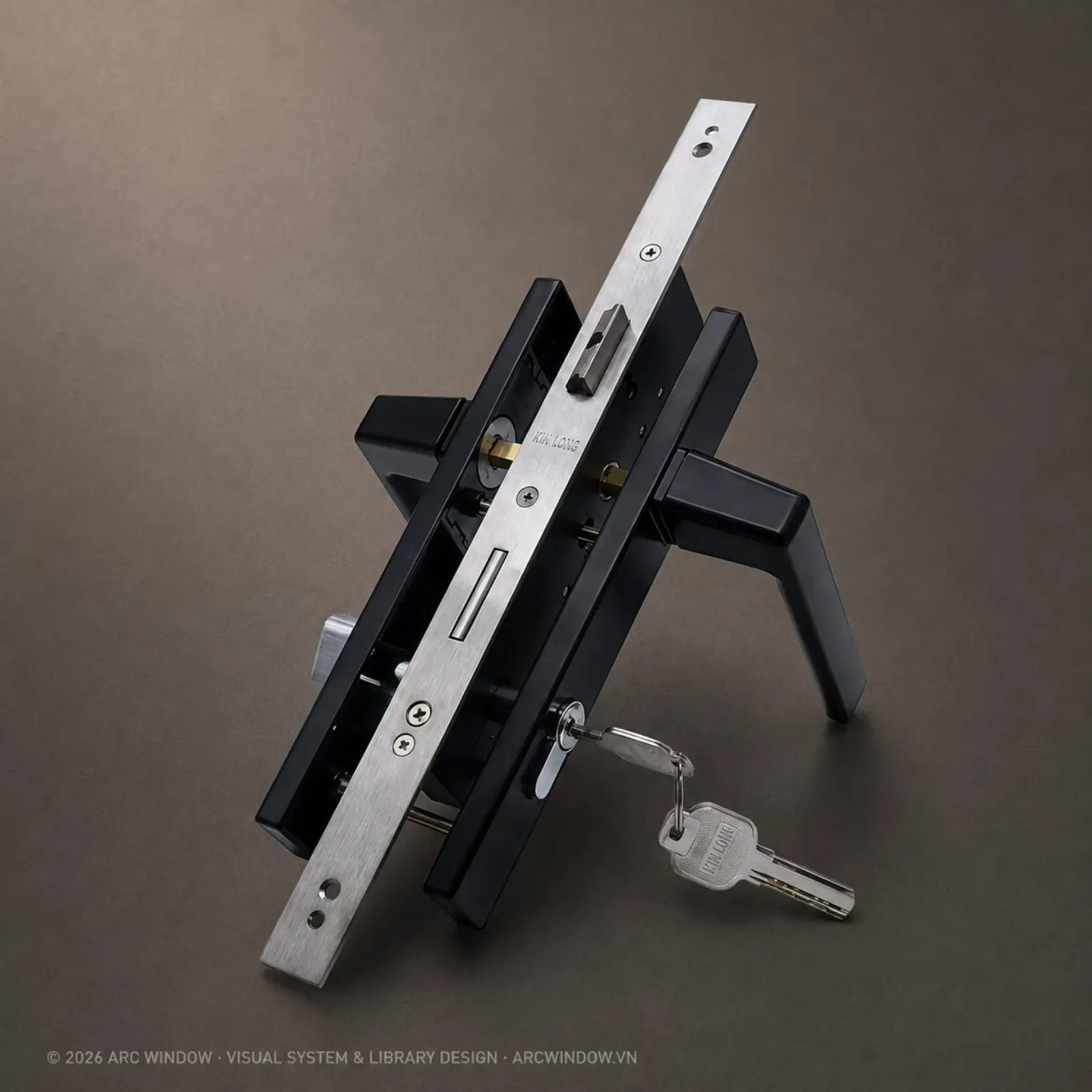

1.    Tay nắm KinLong MZS20: điều khiển thao tác đóng, mở và khóa cửa.

2.    Thân khóa đơn điểm KinLong: nhận chuyển động từ tay nắm và truyền lực đến các điểm khóa trên cánh.

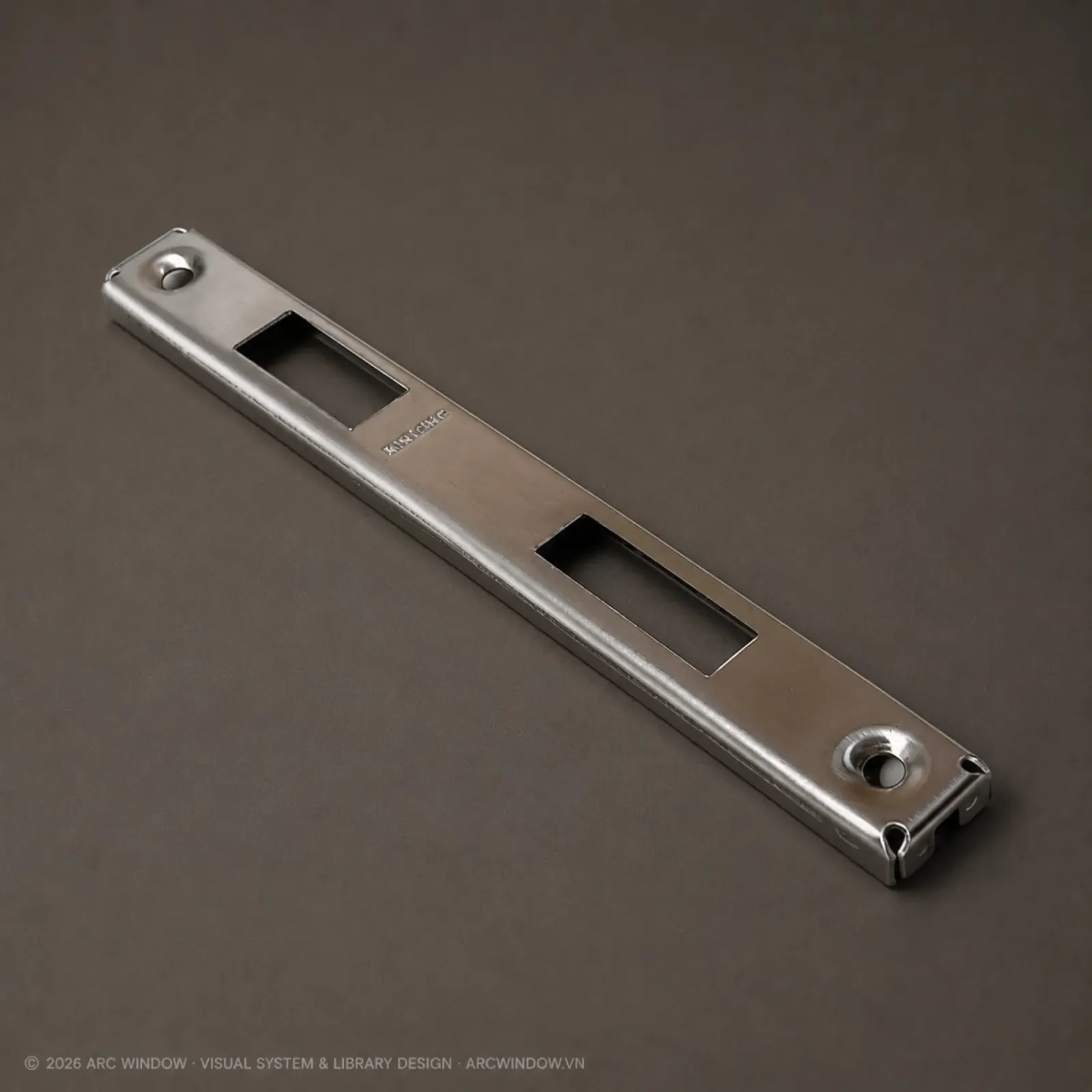

3.    Miệng khóa KinLong: tiếp nhận chốt khóa và bảo vệ vị trí lắp trên khung.

4.    Lõi khóa KinLong: điều khiển trạng thái khóa bằng chìa; mặt trong có thể dùng núm vặn theo cấu hình.


Bản lề cánh - khung


Số lượng tham khảo: 03-04 bản lề 4D cánh - khung.

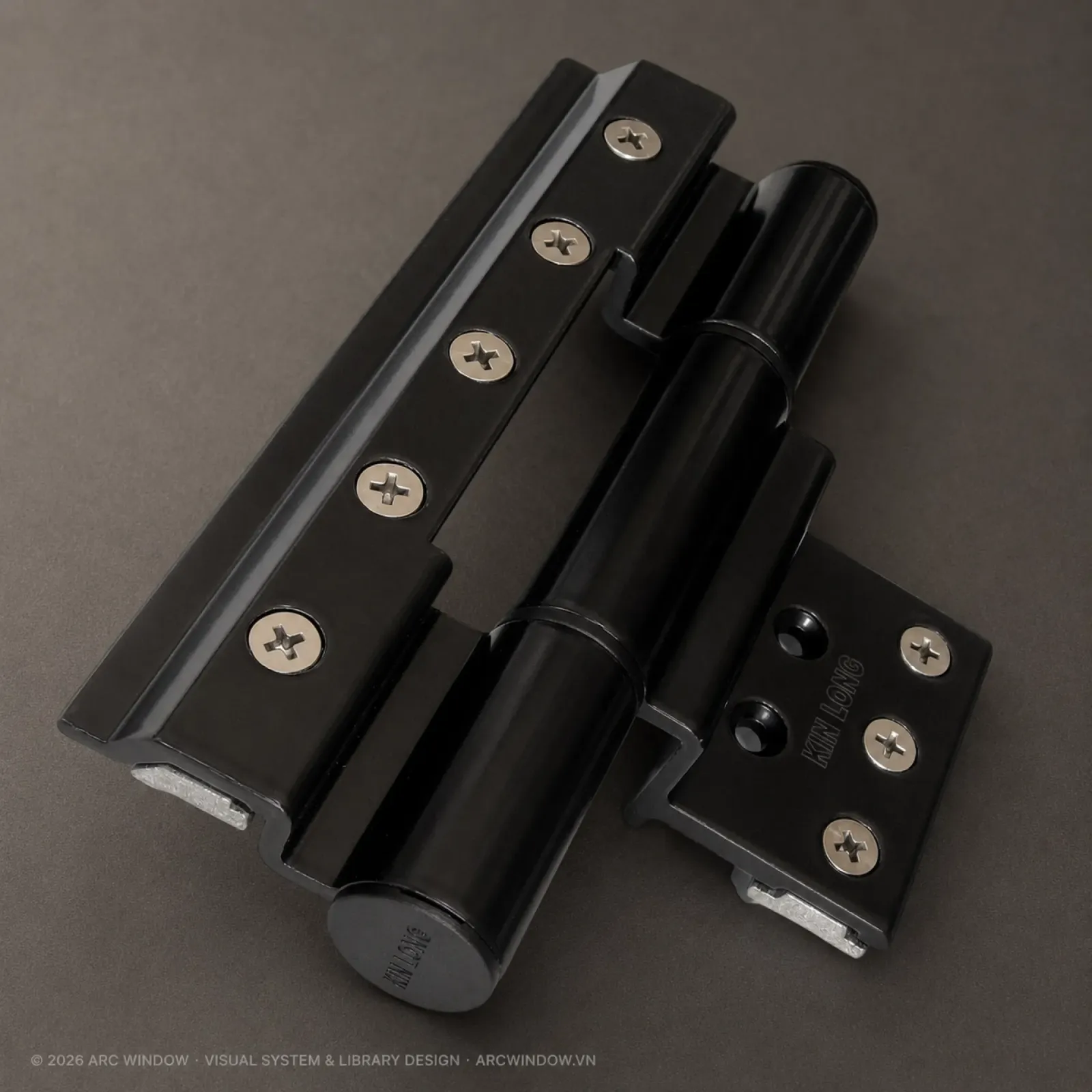

5.    Bản lề 4D cánh - khung: chịu tải trực tiếp và cho phép căn chỉnh khe cánh sau lắp đặt.

6.    Kiểm tra tải trọng: số lượng bản lề phải tính lại theo chiều cao, chiều rộng, khối lượng kính và tần suất sử dụng.


Chi tiết hoàn thiện


Bổ sung theo cấu tạo thực tế của bộ cửa.

7.    Vấu hãm và vít liên kết: được chọn theo rãnh profile, số điểm khóa và vật liệu nền tại vị trí lắp.

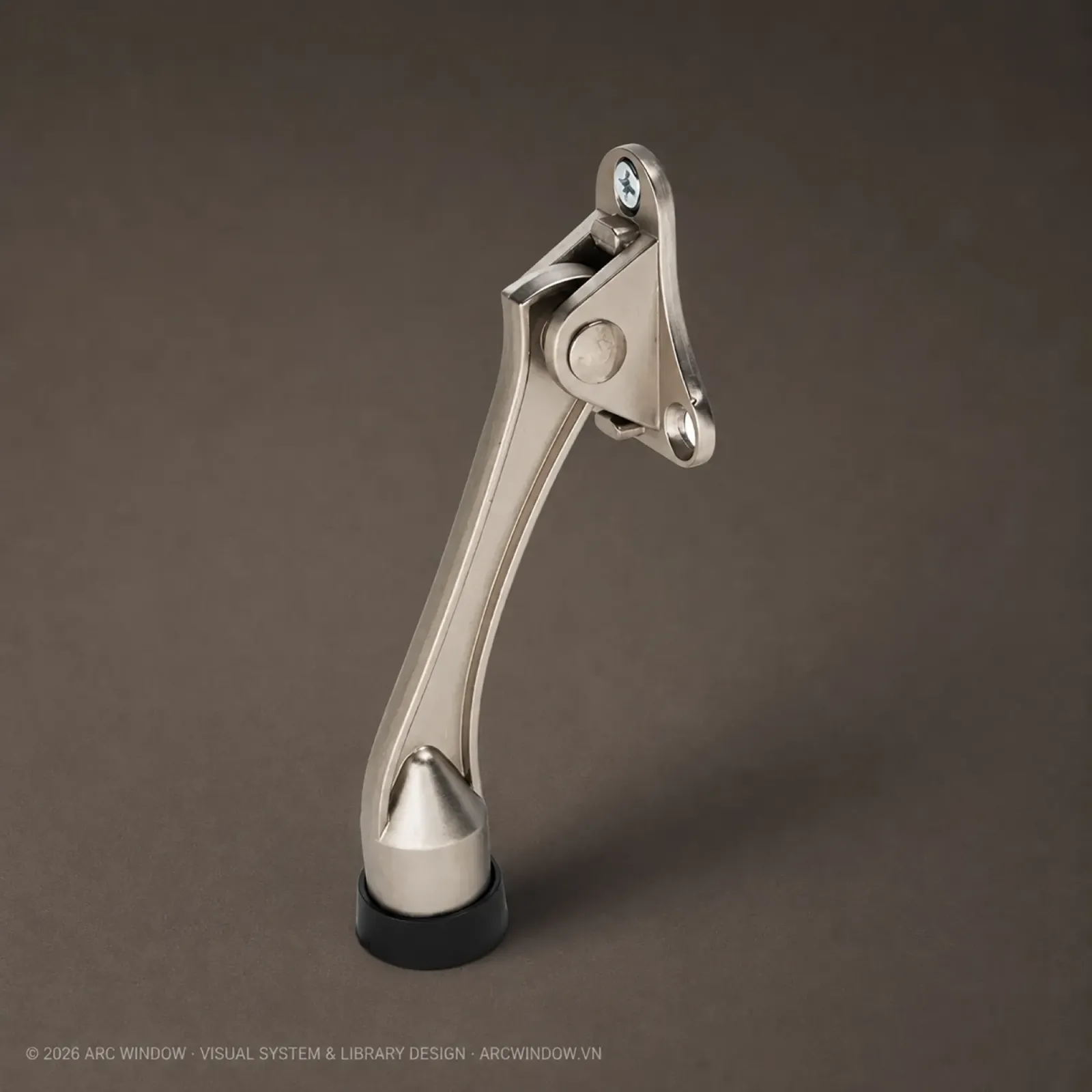

8.    Chặn cửa hoặc hạn vị: nên xem xét khi cánh có nguy cơ va tường, chịu gió hoặc mở ở khu vực giao thông thường xuyên.


Kích thước tham khảo

·   Tổng chiều rộng: 600 - 1.200 mm.

·   Tổng chiều cao: 2.200 - 2.900 mm.

·   Chiều rộng cánh: 550 - 1.350 mm.

Phạm vi áp dụng: Các kích thước trên phục vụ bước lên phương án, không thay thế số đo công trình, giới hạn tải của phụ kiện hoặc bản vẽ sản xuất. Kích thước cánh phải được kiểm tra cùng loại kính, tải trọng phụ kiện và điều kiện gió tại vị trí lắp.


Các bước kiểm tra trước khi gia công


1.    Đo ô chờ và chốt chiều mở để chọn đúng cánh mở trong hoặc mở ngoài.

2.    Tính tải trọng kính, chọn số bản lề và kiểm tra khoảng cách mép theo hướng dẫn phụ kiện.

3.    Xác định cao độ tay nắm, vị trí phay thân khóa, lõi khóa và miệng khóa trên bản vẽ gia công.

4.    Lắp thử, kiểm tra lực ép gioăng, hành trình khóa và độ rơ trước khi bàn giao.


Đối chiếu nhôm Xingfa hệ 55 và kính


Khách hàng có thể kiểm tra khung bao C3328, cánh mở ngoài C3303, cánh mở trong C3332, thanh cánh ngang dưới C3304 và nẹp kính C3295 trong catalogue nhôm Xingfa hệ 55. Hướng mở phải được chốt trước khi xác định vị trí bản lề, tay nắm, thân khóa và miệng khóa.

Cấu hình cửa đi mở quay nhôm Xingfa hệ 55 đang được ARC WINDOW trưng bày sử dụng kính cường lực trong 8 mm và phụ kiện KinLong. Nếu thay bằng kính 10 mm, kính màu, kính dán hoặc kính hộp, cần tính lại khối lượng cánh và kiểm tra lại số lượng bản lề, tải trọng bản lề và số điểm khóa. Có thể tham khảo thêm tại thư viện kính kiến trúc ARC WINDOW.
