Bộ phụ kiện KinLong cửa sổ mở quay 2 cánh Xingfa hệ 55

Bộ phụ kiện KinLong cửa sổ mở quay 2 cánh Xingfa hệ 55 được sử dụng cho phòng khách, phòng ngủ, biệt thự, văn phòng và ô cửa cần thông thoáng rộng tại Đà Nẵng. Sơ đồ đố cố định hay đố động quyết định trực tiếp số tay nắm, chốt cánh phụ, vị trí vấu hãm và thứ tự đóng cánh.

Cấu hình bộ phụ kiện KinLong cho cửa sổ mở quay 2 cánh


Cấu hình dưới đây dùng cho phương án tham khảo của ARC WINDOW. Mọi thay đổi về số cánh hoạt động, loại kính, chiều mở, hệ ray hoặc sơ đồ đố giữa đều làm thay đổi trực tiếp danh sách phụ kiện.


Tay nắm và cơ cấu khóa


Cấu hình tham khảo: 02 bộ nếu hai cánh vận hành độc lập.

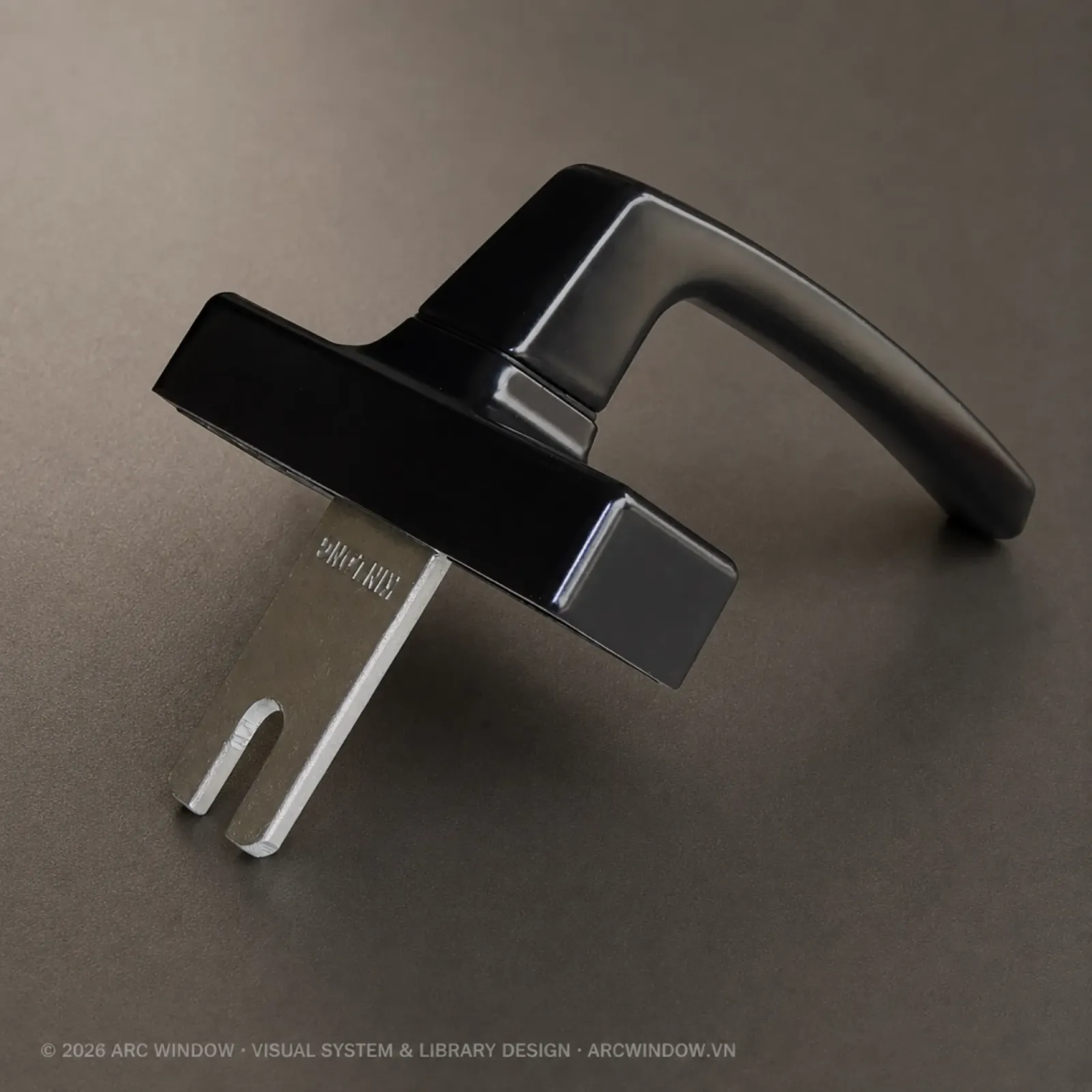

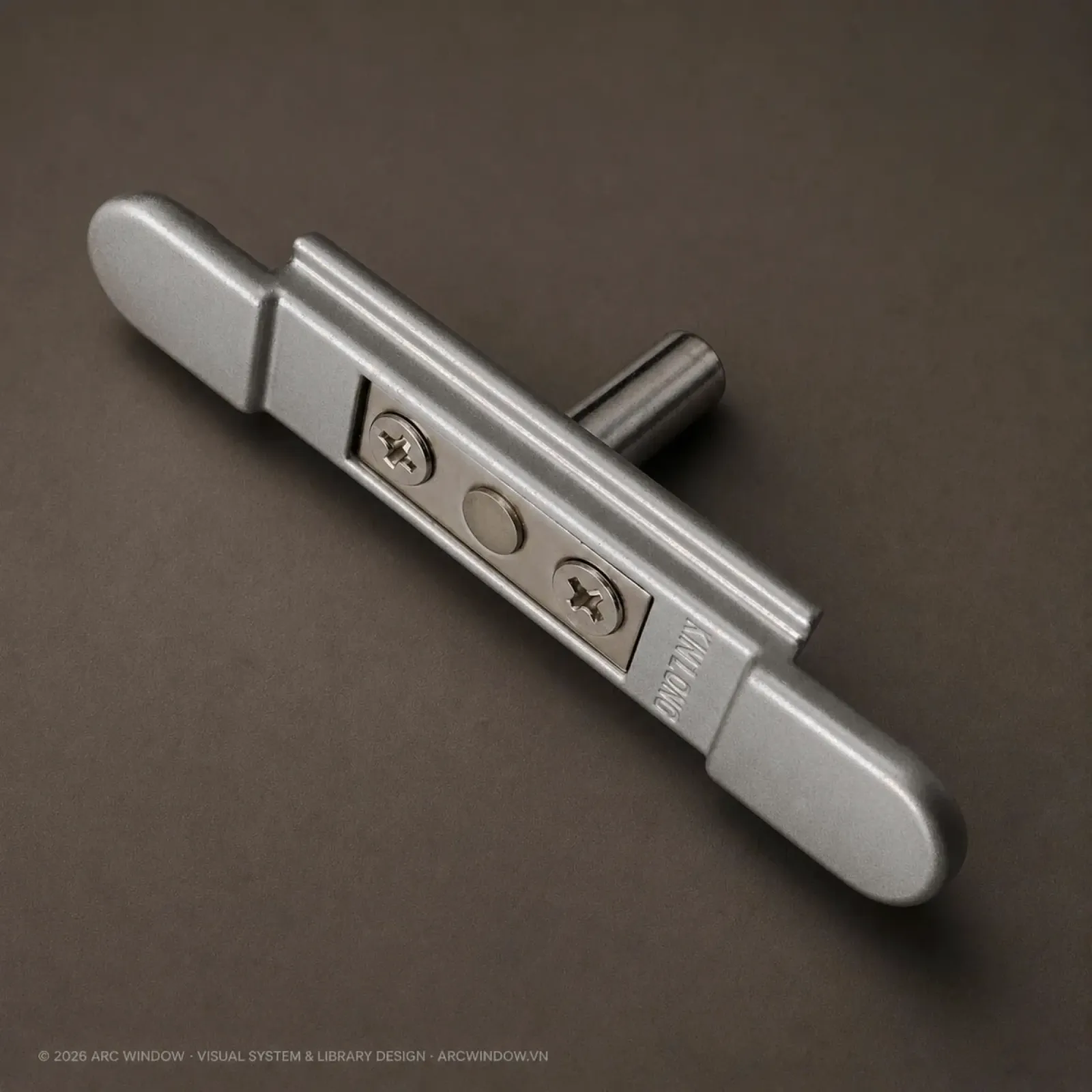

1.    02 tay nắm cửa sổ KinLong: điều khiển từng cánh; có thể thay bằng cấu hình một cánh chính - một cánh phụ theo thiết kế.

2.    02 thanh truyền động: truyền lực từ tay nắm đến các điểm khóa.

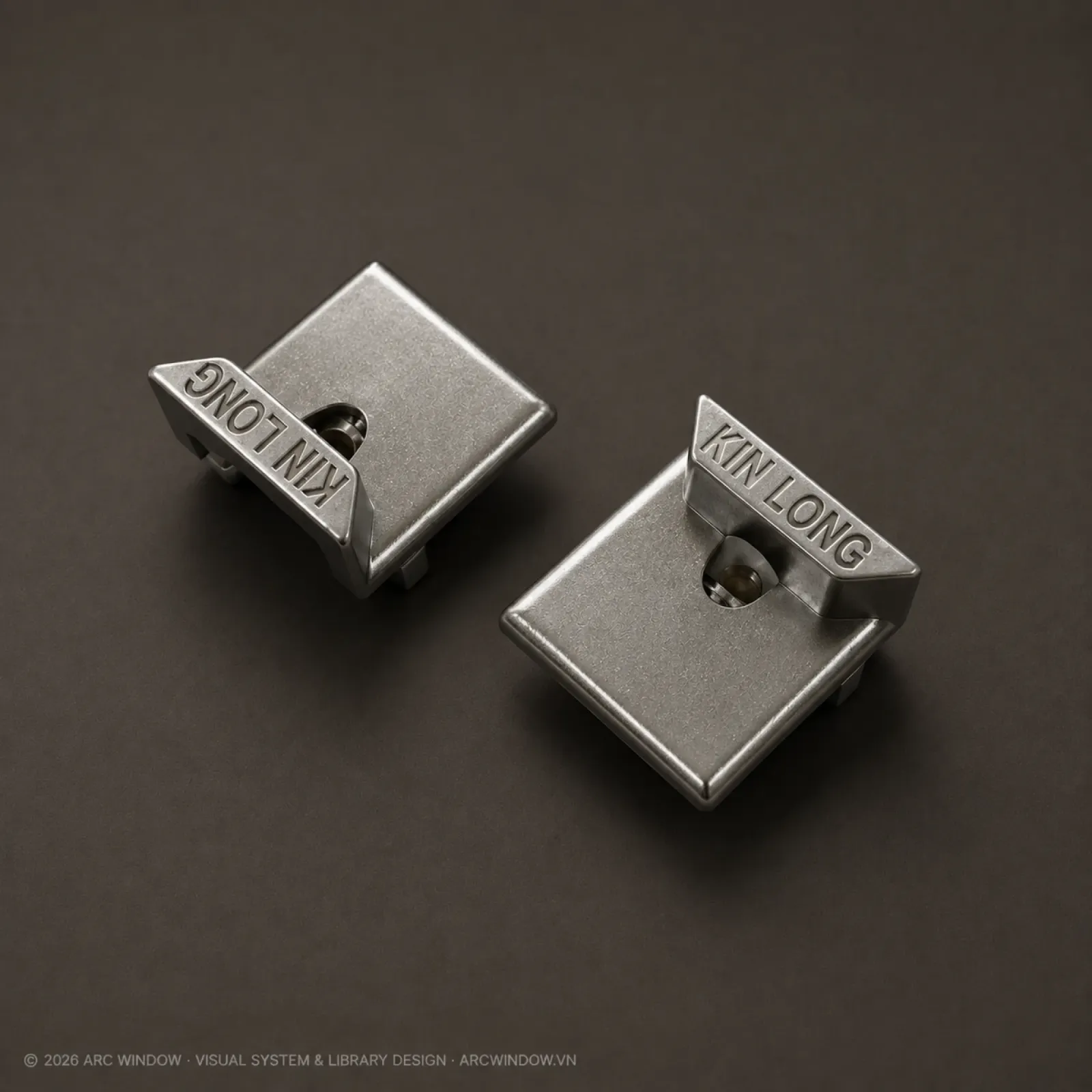

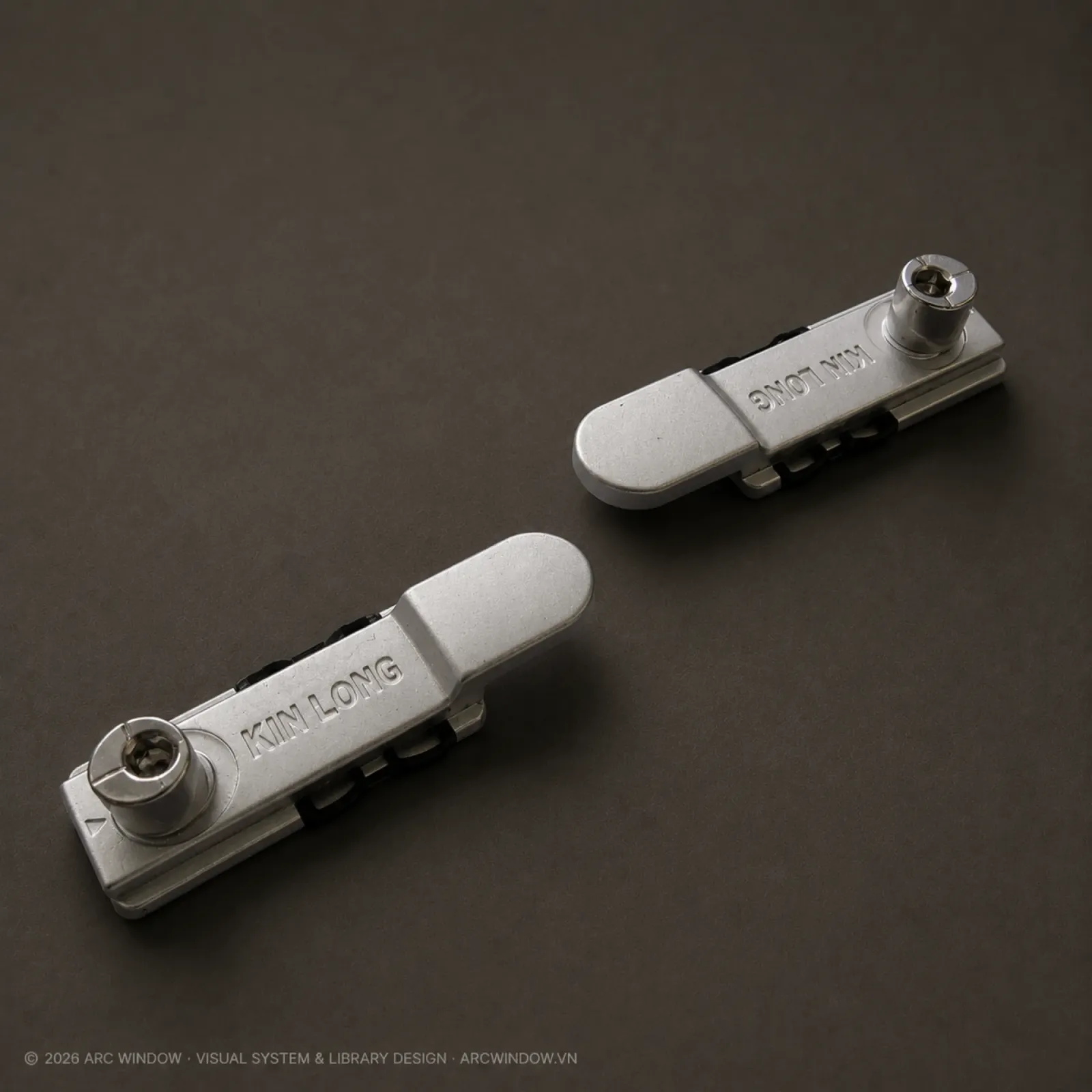

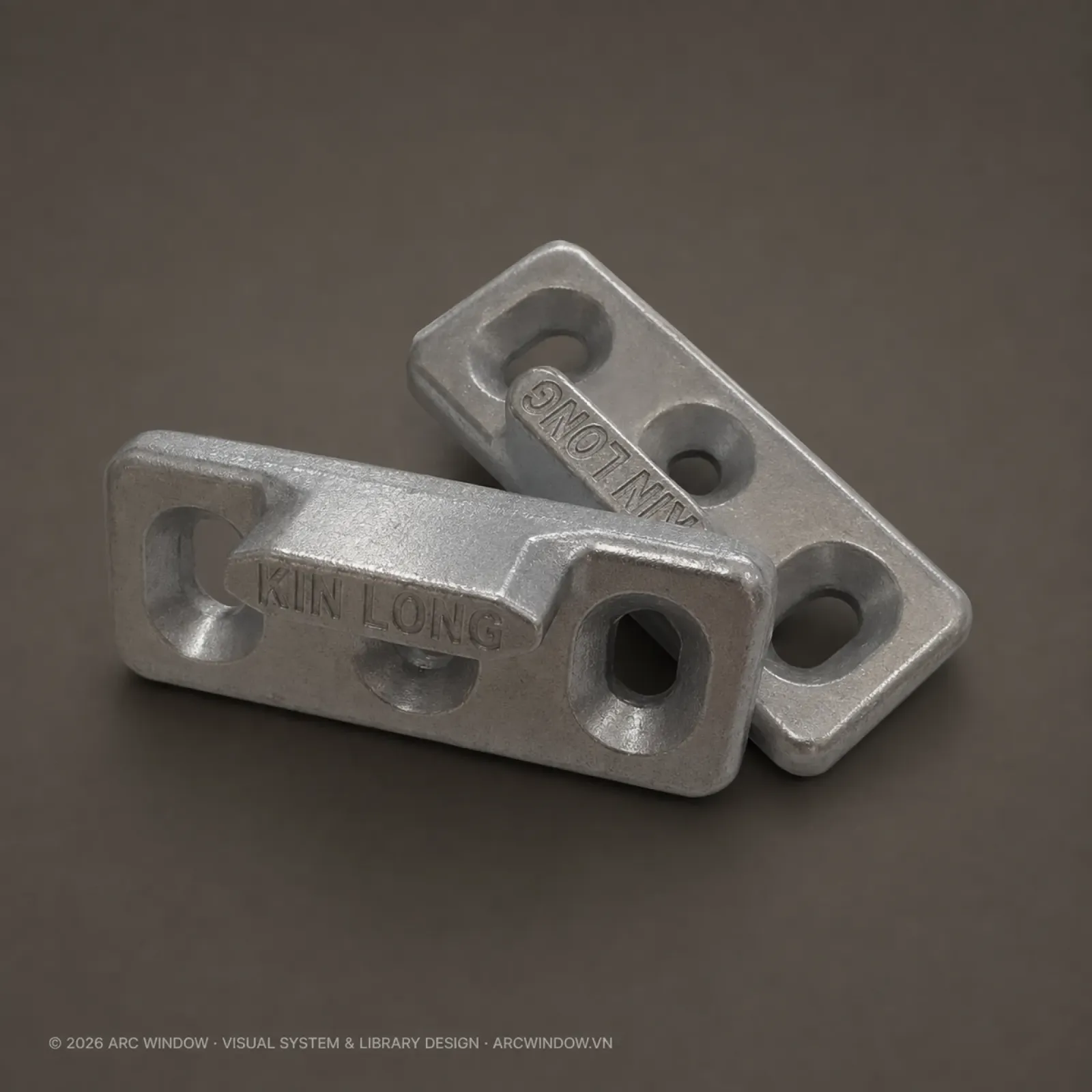

3.    04 vấu hãm/điểm khóa: phân bổ theo chiều cao và chu vi hai cánh.


Bản lề và liên kết giữa hai cánh


Số lượng phụ thuộc hướng mở và kiểu đố giữa.

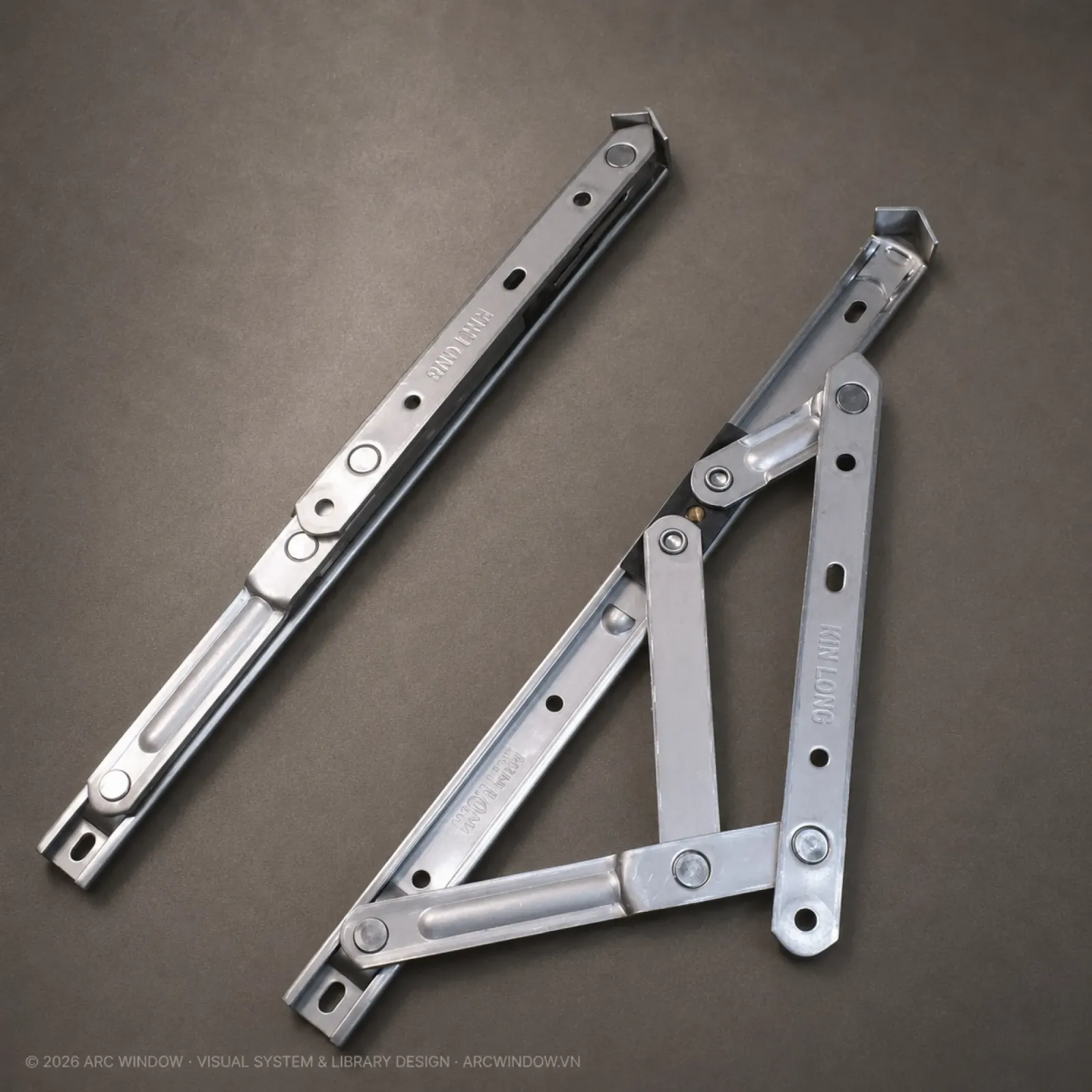

4.    02 cặp bản lề A250,300, lề A chịu lực cao cấp hoặc 04-06 bản lề cánh - khung: chịu tải cho hai cánh theo cấu hình mở ngoài hoặc mở trong.

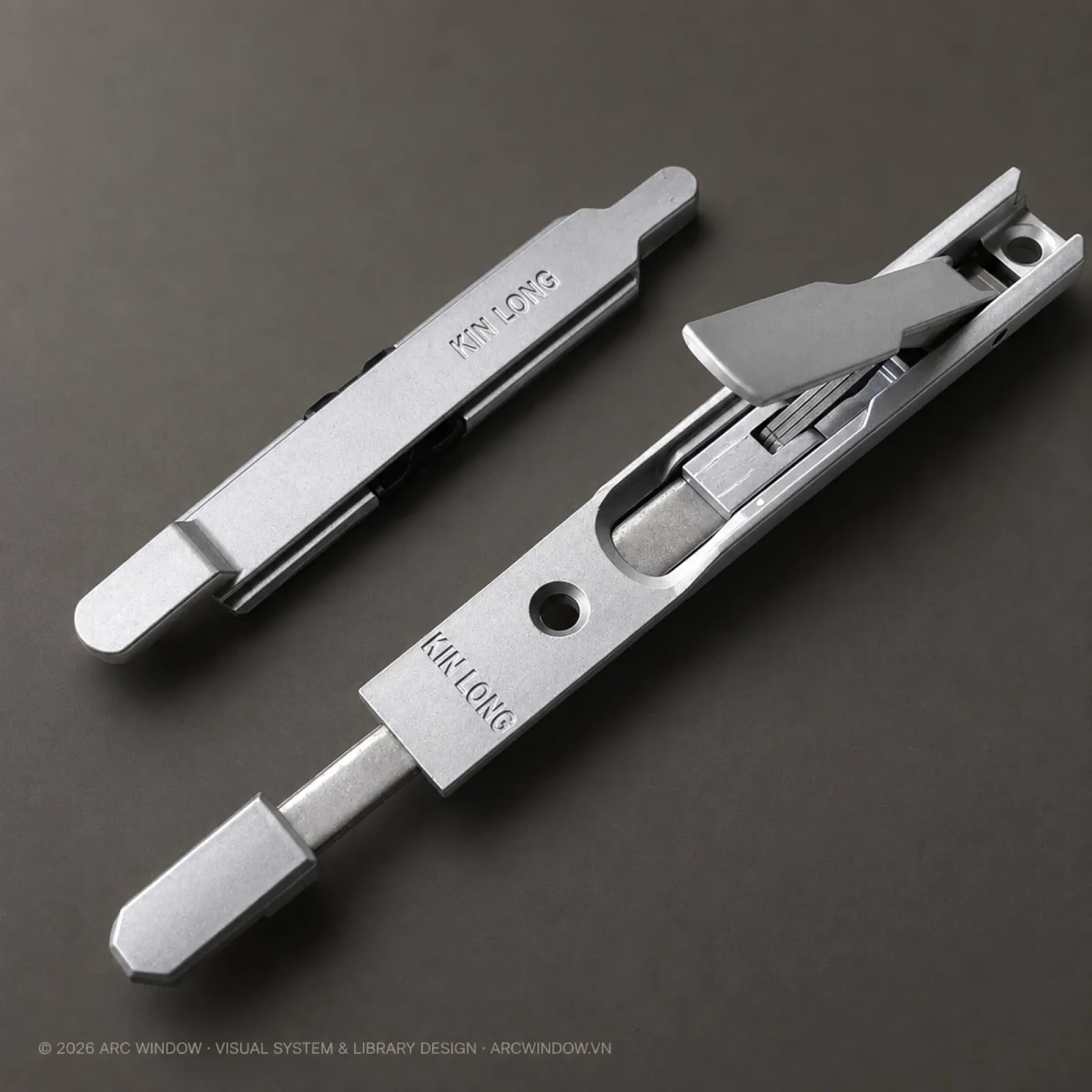

5.    Đố động và chốt cánh phụ: dùng khi cần mặt thoáng rộng, một cánh chính và một cánh phụ; không dùng nếu hai cánh đóng vào đố cố định.


Kích thước tham khảo


Phạm vi áp dụng: Các kích thước trên phục vụ bước lên phương án, không thay thế số đo công trình, giới hạn tải của phụ kiện hoặc bản vẽ sản xuất. Kích thước cánh phải được kiểm tra cùng loại kính, tải trọng phụ kiện và điều kiện gió tại vị trí lắp.

 ·   Tổng chiều rộng: 1.000 - 1.800 mm.

·   Tổng chiều cao: 900 - 1.600 mm.

·   Chiều rộng mỗi cánh: 500 - 900 mm.

Các bước kiểm tra trước khi gia công


1.    Chốt kiểu hai cánh độc lập, có đố cố định hay một cánh chính - một cánh phụ.

2.    Tính tải trọng riêng cho từng cánh và chọn cơ cấu bản lề tương ứng.

3.    Lập vị trí tay nắm, thanh truyền, vấu hãm và chốt cánh phụ trên bản vẽ gia công.

4.    Kiểm tra thứ tự đóng cánh, khe giữa hai cánh và độ đồng đều của lực ép gioăng.


Đối chiếu nhôm Xingfa hệ 55 và kính


Khách hàng có thể kiểm tra khung bao C3318, cánh cửa sổ C3202, đố động C3323, đố chữ T C3203 và nẹp kính C3295 trong catalogue nhôm Xingfa hệ 55. Cấu tạo đố giữa phải được chốt là đố động hay đố cố định vì lựa chọn này làm thay đổi chốt cánh phụ, vị trí khóa và thứ tự đóng cánh.

Cấu hình cửa sổ mở quay - mở hất nhôm Xingfa hệ 55 đang được ARC WINDOW trưng bày sử dụng kính cường lực trong 8 mm và phụ kiện KinLong. Nếu thay bằng kính 10 mm, kính màu, kính dán hoặc kính hộp, cần tính lại khối lượng cánh và kiểm tra lại bản lề, thanh chống, hạn vị và số điểm khóa. Có thể tham khảo thêm tại thư viện kính kiến trúc ARC WINDOW.


Tư vấn kỹ thuật phụ kiện tại Đà Nẵng


ARC WINDOW hỗ trợ khảo sát, tư vấn cấu hình, bóc tách vật tư và cung cấp file CAD tham khảo miễn phí cho công trình tại Đà Nẵng.
