Bộ phụ kiện KinLong cửa đi lùa 2 cánh khoá D dài, khoá tay gạt đa điểm Xingfa hệ 93

Bộ phụ kiện KinLong cửa đi lùa 2 cánh Xingfa hệ 93 được sử dụng cho cửa ban công, cửa ra sân, căn hộ, văn phòng và lối đi cần tiết kiệm diện tích tại Đà Nẵng. Bánh xe phải đủ tải và đồng bộ với ray; khóa, cánh móc và cánh trơn phải ăn khớp đúng hình học để cửa đóng chắc.

Cấu hình bộ phụ kiện KinLong cho cửa đi lùa 2 cánh

Cấu hình dưới đây dùng cho phương án tham khảo của ARC WINDOW. Mọi thay đổi về số cánh hoạt động, loại kính, chiều mở, hệ ray hoặc sơ đồ đố giữa đều làm thay đổi trực tiếp danh sách phụ kiện.

Tay nắm và khóa cánh trượt

Cấu hình tham khảo: 02 bộ khóa; xác nhận lại theo sơ đồ cánh.

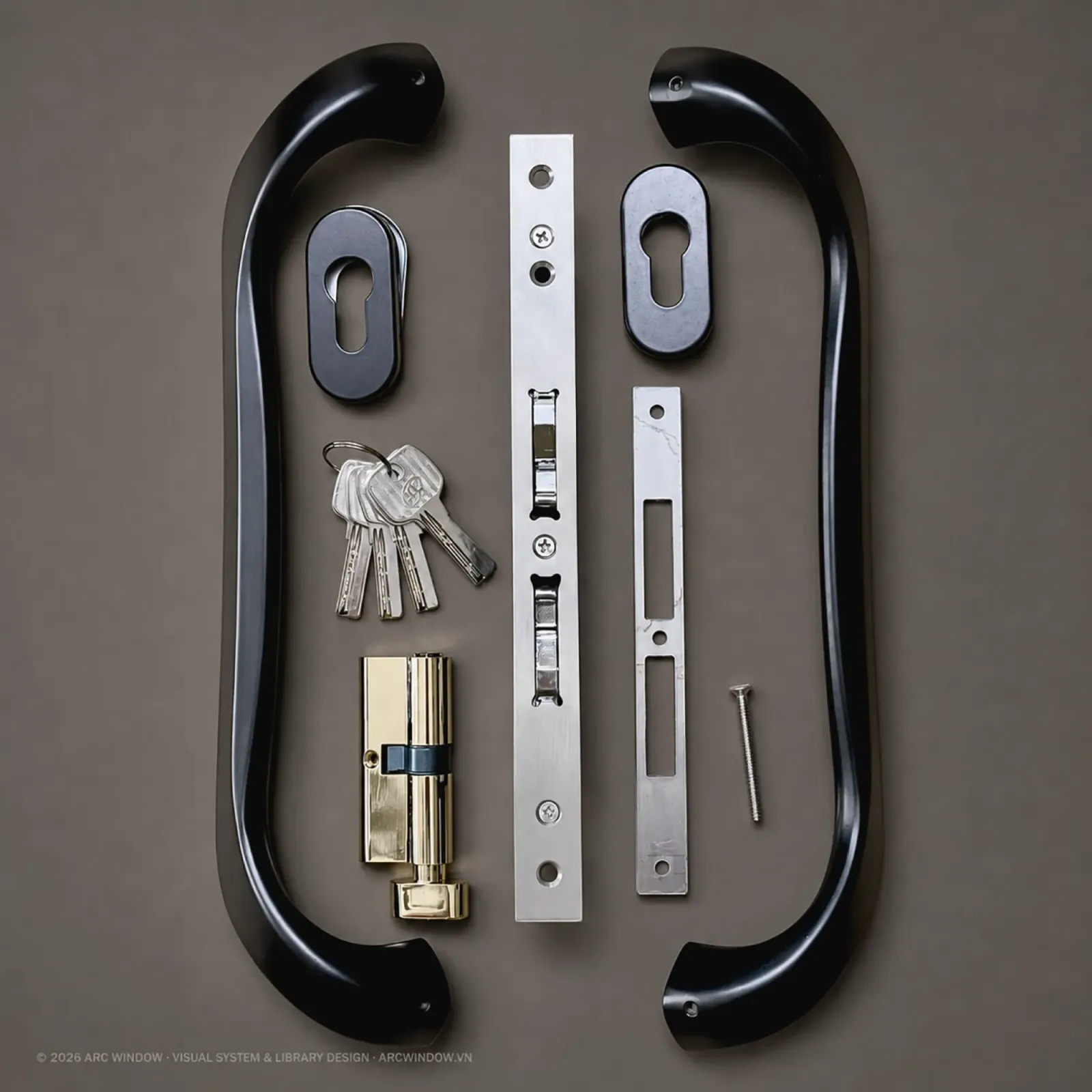

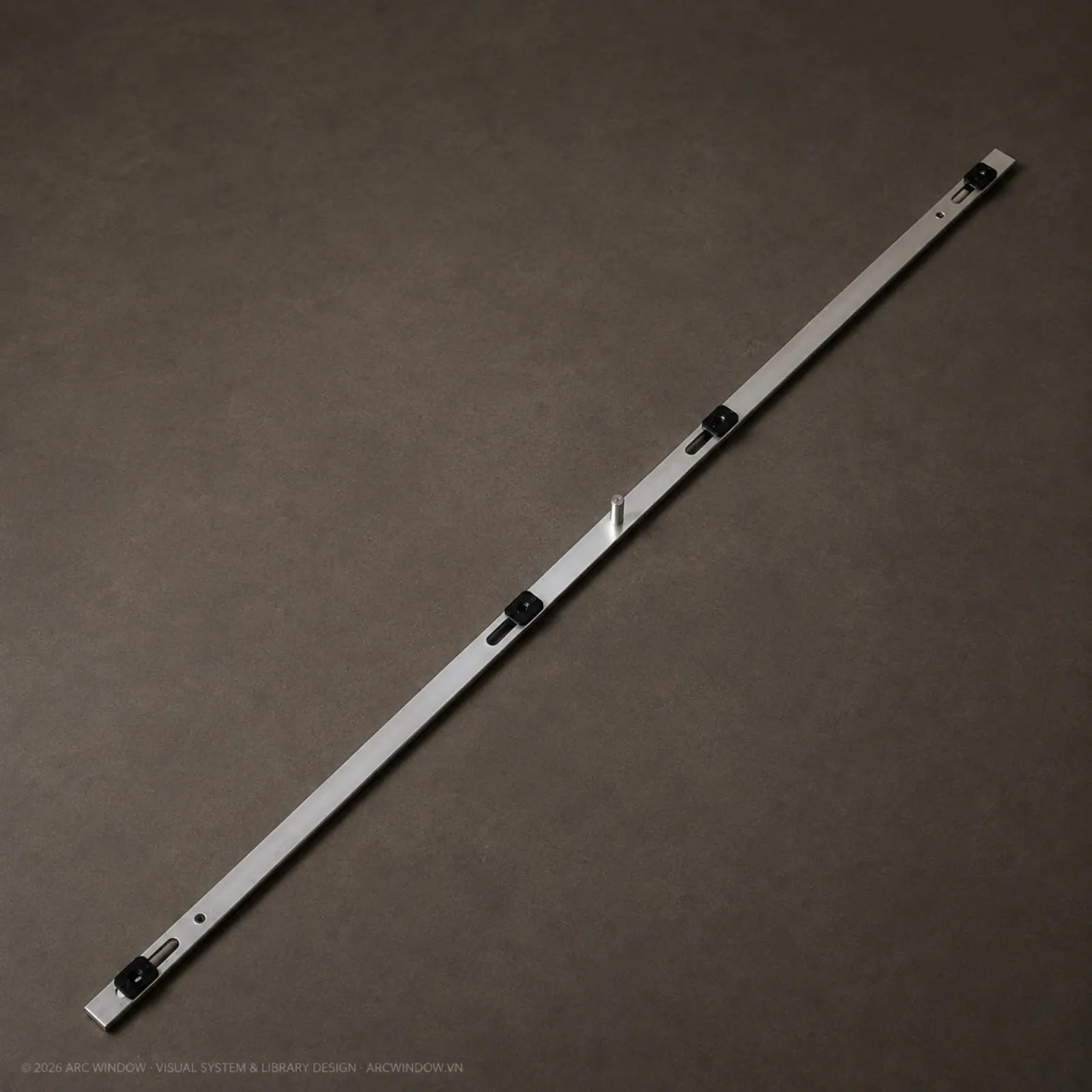

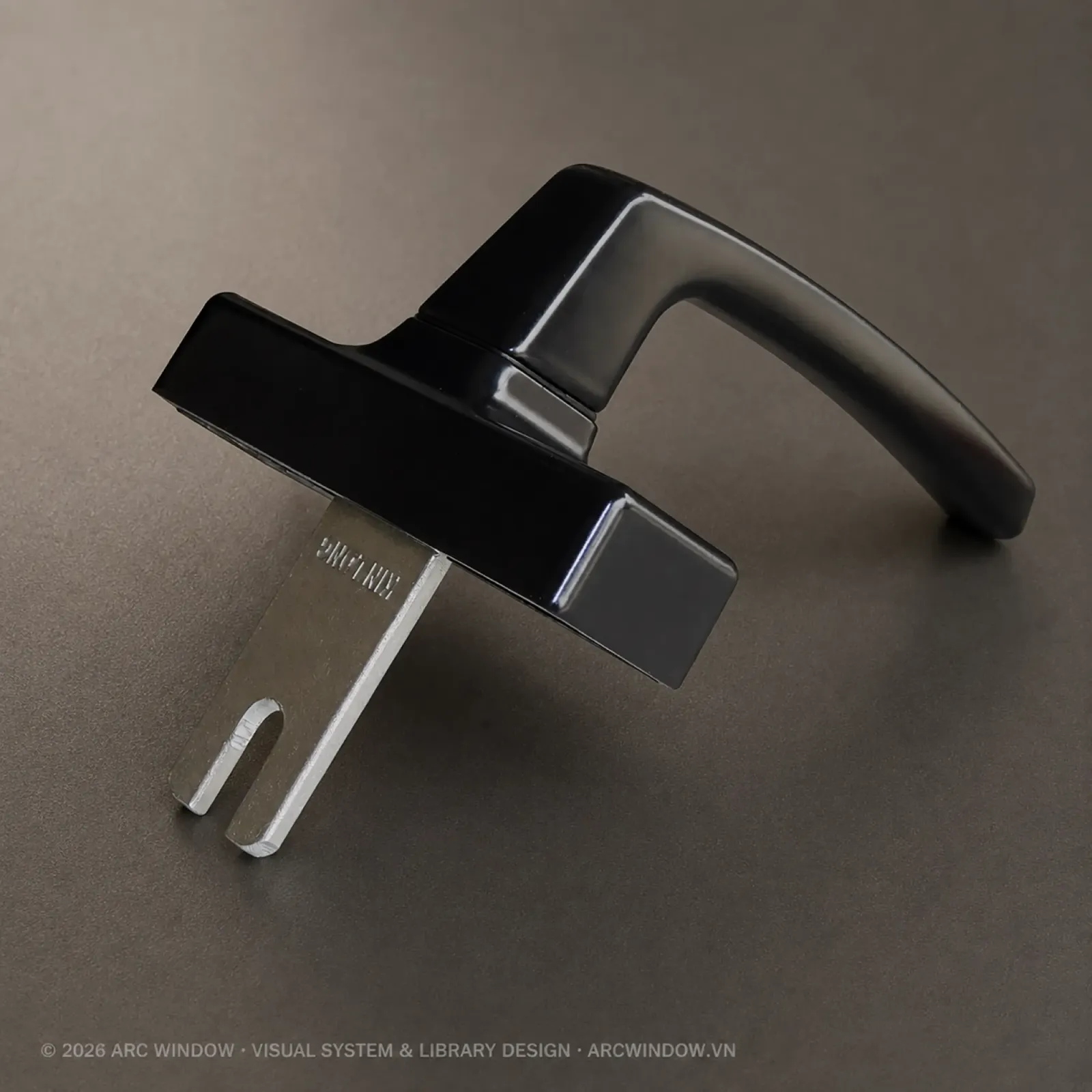

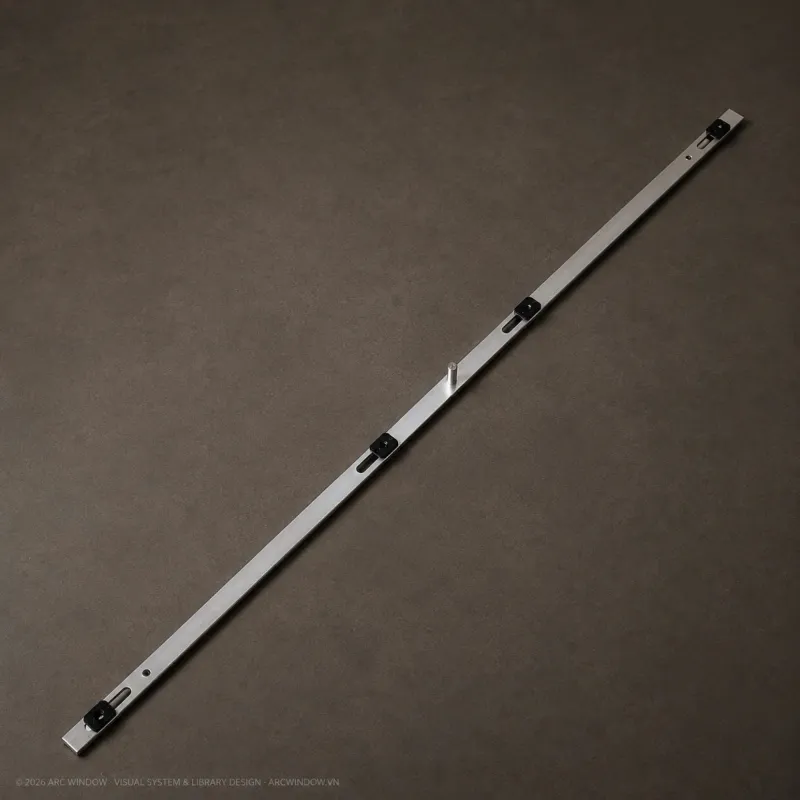

1.    Tay nắm D dài và tay gạt đa điểm khóa cửa đi lùa KinLong: thực hiện thao tác kéo, đóng và khóa cánh tại vị trí tiếp giáp.

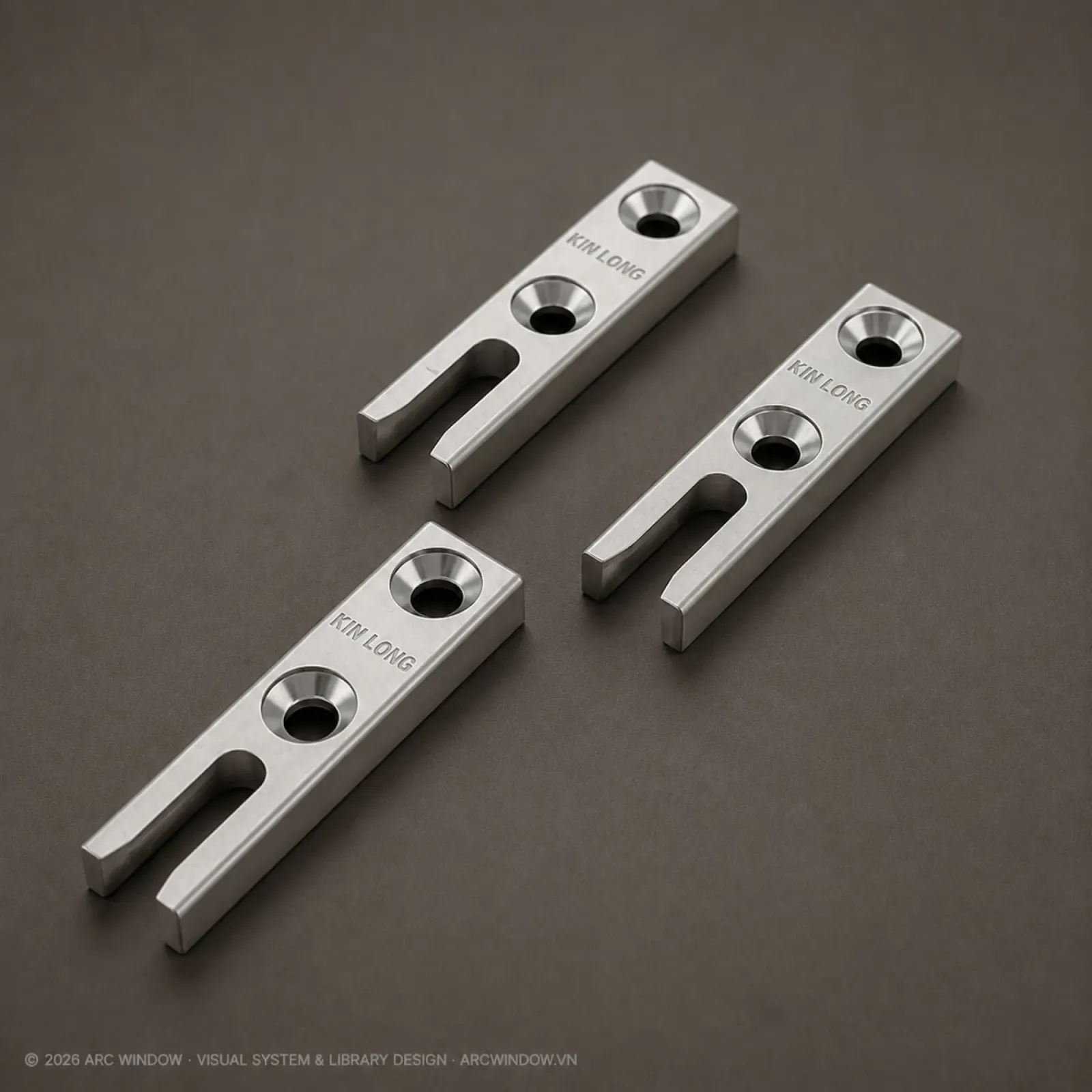

2.    Yếm khoá, Vấu tiếp nhận: được căn đúng trục để móc/chốt khóa ăn khớp nhưng không cọ sát

Bánh xe và dẫn hướng


Cấu hình tham khảo: 02 cụm bánh xe đôi cho mỗi cánh trượt, tổng 04 cụm theo sơ đồ này.

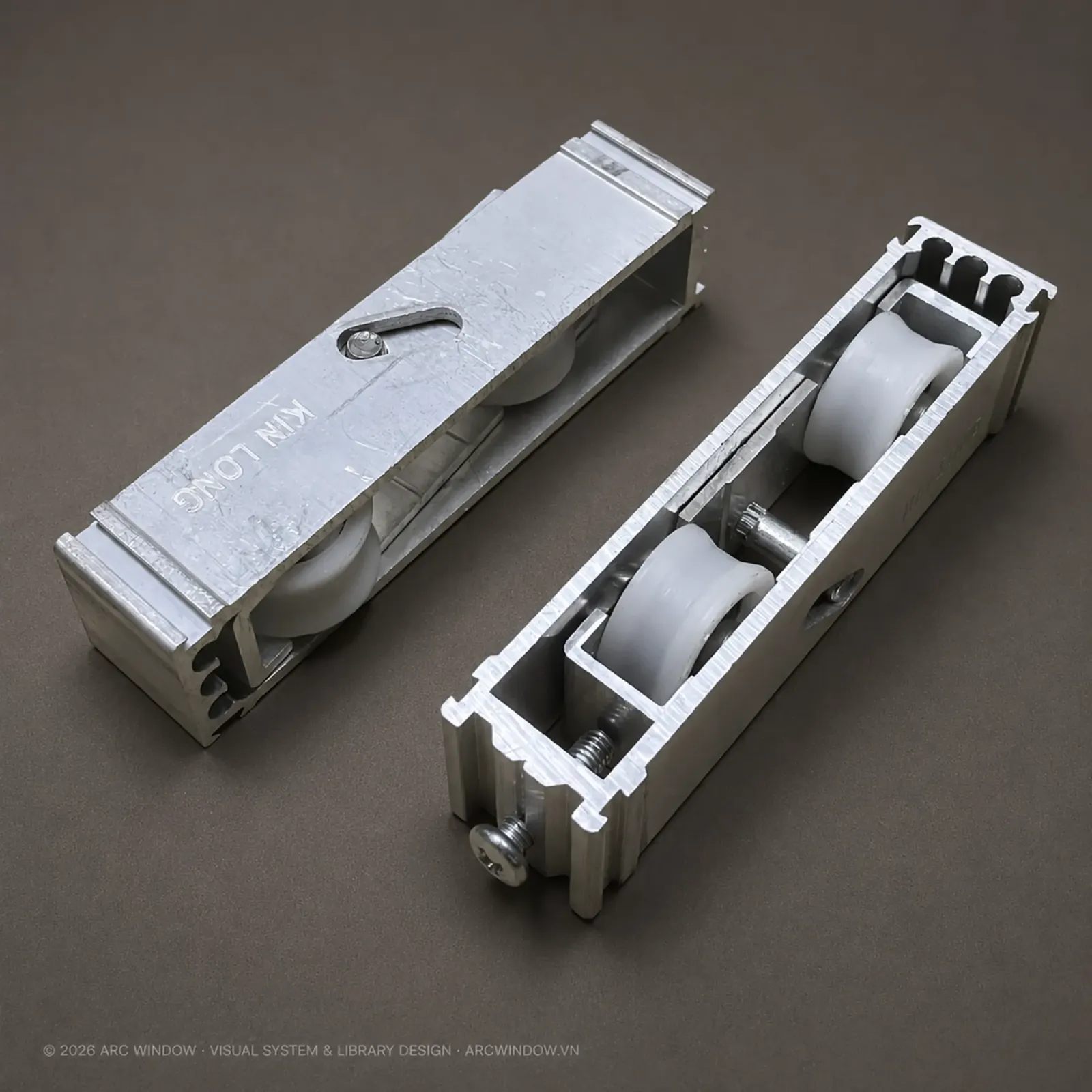

3.    Cụm bánh xe đôi KinLong: chịu tải kính và cánh, truyền tải xuống ray và quyết định độ êm khi vận hành.

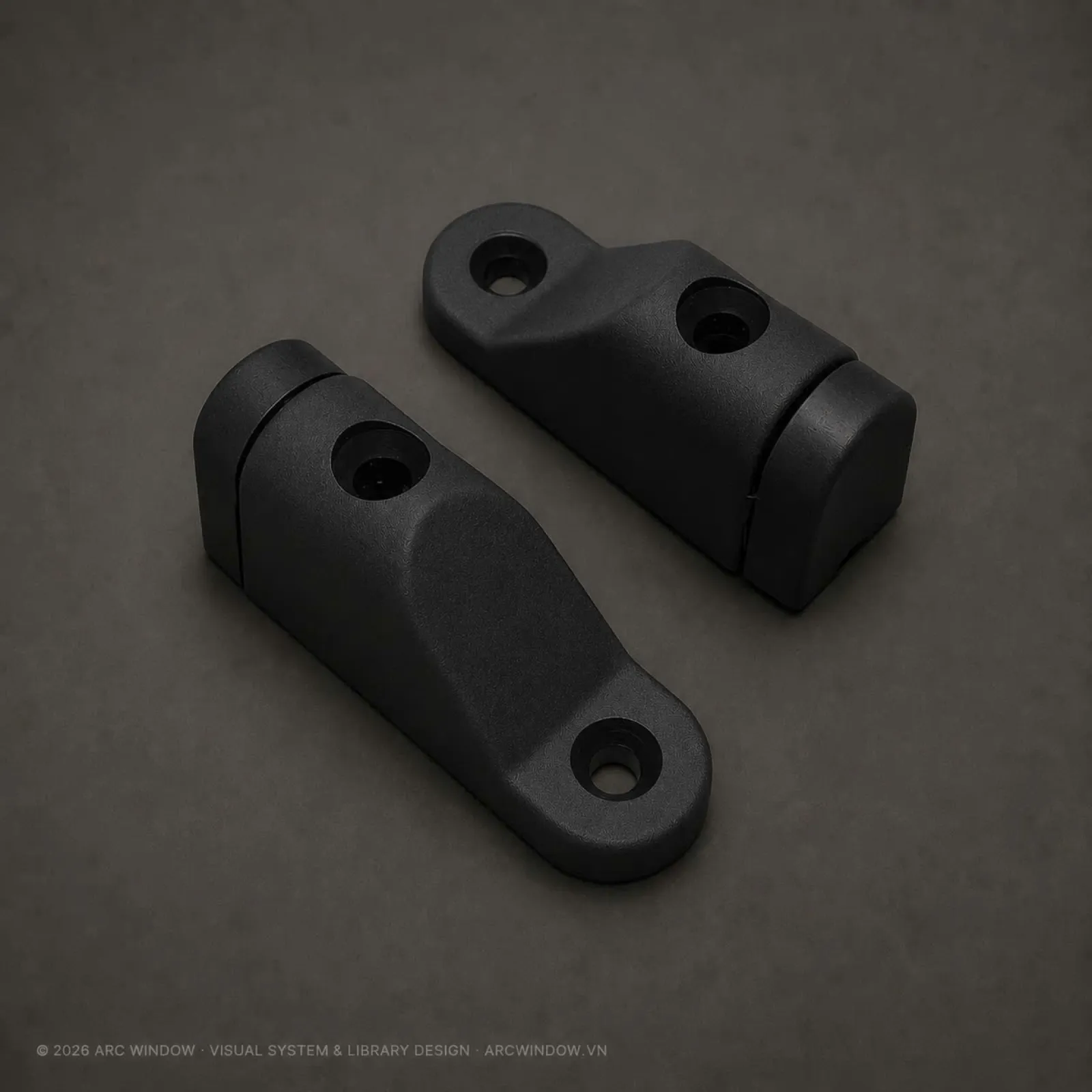

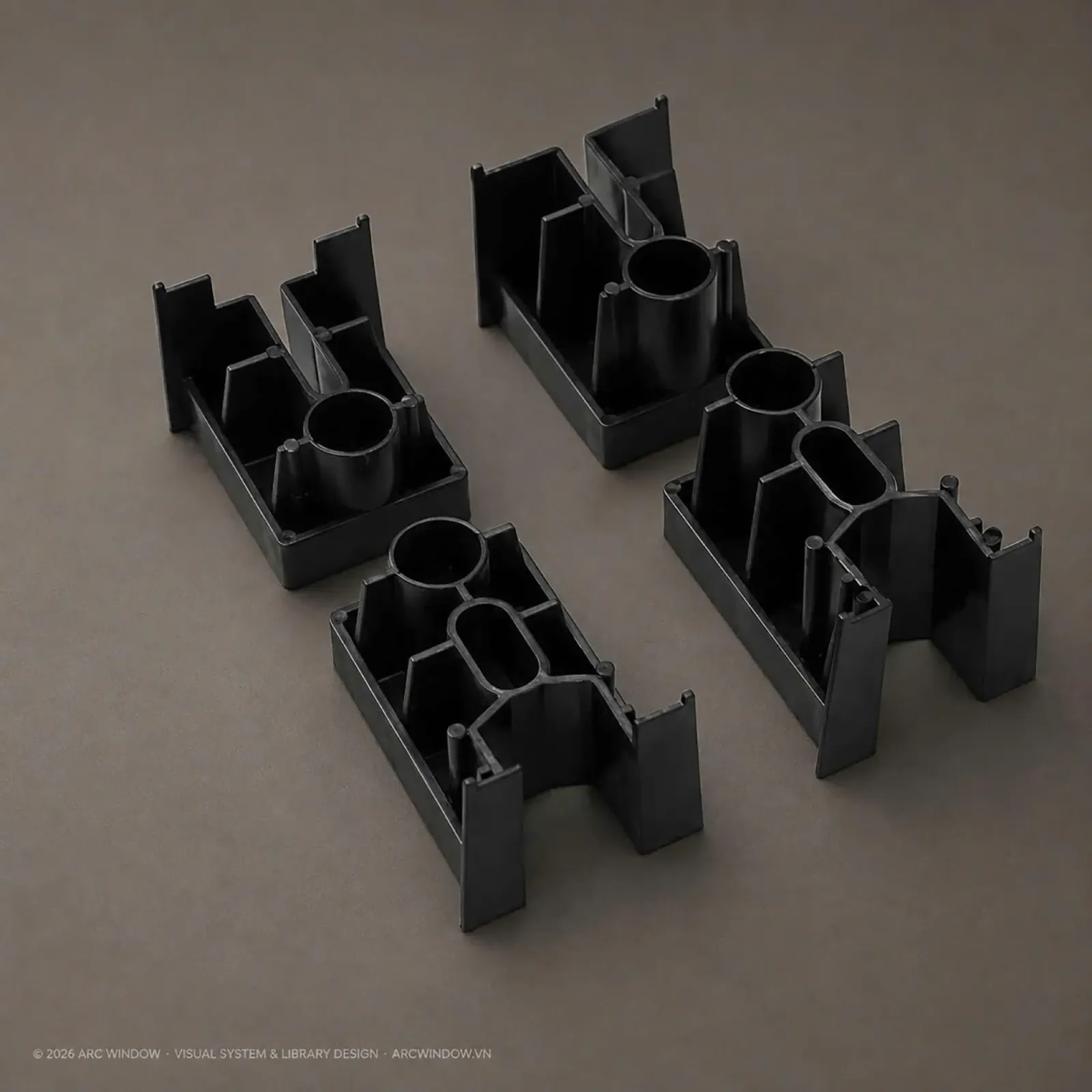

4.    Chặn hành trình: giới hạn vị trí dừng, tránh cánh va mạnh vào khung hoặc cánh kế bên.

5.    Chi tiết chống nhấc/chống tuột: hỗ trợ giữ cánh đúng rãnh ray; phải lắp theo cấu tạo profile và hướng dẫn của bộ phụ kiện.

Điều kiện áp dụng cấu hình


Bảng số lượng dùng phương án 02 cánh đều trượt. Nếu một cánh cố định, tính phụ kiện theo 01 cánh chuyển động.

6.    Số cánh chuyển động: là cơ sở chính để tính bánh xe, khóa, chặn và chi tiết chống nhấc.

7.    Tải trọng cánh: phải tính từ kích thước cánh, loại kính và khối lượng profile trước khi chọn mã bánh xe.

Kích thước tham khảo

 ·   Tổng chiều rộng: 1.400 - 3.200 mm.

·   Tổng chiều cao: 2.000 - 2.800 mm.

·   Chiều rộng mỗi cánh: 600 - 1.600 mm.

hạm vi áp dụng: Các kích thước trên phục vụ bước lên phương án, không thay thế số đo công trình, giới hạn tải của phụ kiện hoặc bản vẽ sản xuất. Kích thước cánh phải được kiểm tra cùng loại kính, tải trọng phụ kiện và điều kiện gió tại vị trí lắp.

Các bước kiểm tra trước khi gia công


1.    Khảo sát ô chờ, chốt sơ đồ hai cánh cùng trượt hay một trượt - một cố định.

2.    Tính khối lượng cánh và chọn bánh xe theo tải trọng, tần suất sử dụng.

3.    Kiểm tra độ phẳng ray dưới, khe thoát nước và vị trí chặn hành trình.

4.    Căn khóa, cánh móc, cánh trơn; chạy thử nhiều chu kỳ trước bàn giao.

Đối chiếu nhôm Xingfa hệ 93 và kính


Khách hàng có thể kiểm tra khung ngang trên D1541A, ray dưới D17182, khung đứng D1543A, cánh đứng trơn D1546A, cánh đứng móc D1547A, cánh ngang trên D1544A và cánh ngang dưới D1545A trong catalogue nhôm Xingfa hệ 93. Phương án hai cánh cùng trượt hay một cánh trượt - một cánh cố định phải được chốt trước khi chọn bánh xe, khóa và chặn hành trình.

Cấu hình cửa đi lùa nhôm Xingfa hệ 93 đang được ARC WINDOW trưng bày sử dụng kính cường lực trong 8 mm và phụ kiện KinLong. Nếu thay bằng kính 10 mm, kính màu, kính dán hoặc kính hộp, cần tính lại khối lượng cánh và kiểm tra lại tải trọng bánh xe, độ phẳng của ray, khóa và chặn hành trình. Có thể tham khảo thêm tại thư viện kính kiến trúc ARC WINDOW.

Tư vấn kỹ thuật phụ kiện tại Đà Nẵng


ARC WINDOW hỗ trợ khảo sát, tư vấn cấu hình, bóc tách vật tư và cung cấp file CAD tham khảo miễn phí cho công trình tại Đà Nẵng.
