Bộ phụ kiện KinLong cửa đi lùa 4 cánh có 2 cánh chết, Xingfa hệ 93

Bộ phụ kiện KinLong cửa đi lùa 4 cánh Xingfa hệ 93 được sử dụng cho mặt tiền, cửa ra sân vườn, căn hộ, showroom và ô cửa ngang lớn tại Đà Nẵng. Hai cánh giữa đối đầu cần khóa và nẹp tiếp giáp đúng cấu tạo; số cánh trượt quyết định tải trọng truyền xuống ray và số cụm bánh xe.

Cấu hình bộ phụ kiện KinLong cho cửa đi lùa 4 cánh


Cấu hình dưới đây dùng cho phương án tham khảo của ARC WINDOW. Mọi thay đổi về số cánh hoạt động, loại kính, chiều mở, hệ ray hoặc sơ đồ đố giữa đều làm thay đổi trực tiếp danh sách phụ kiện.

Tay nắm và khóa cánh trượt


Cấu hình tham khảo: 01 bộ khóa; xác nhận lại theo sơ đồ cánh.

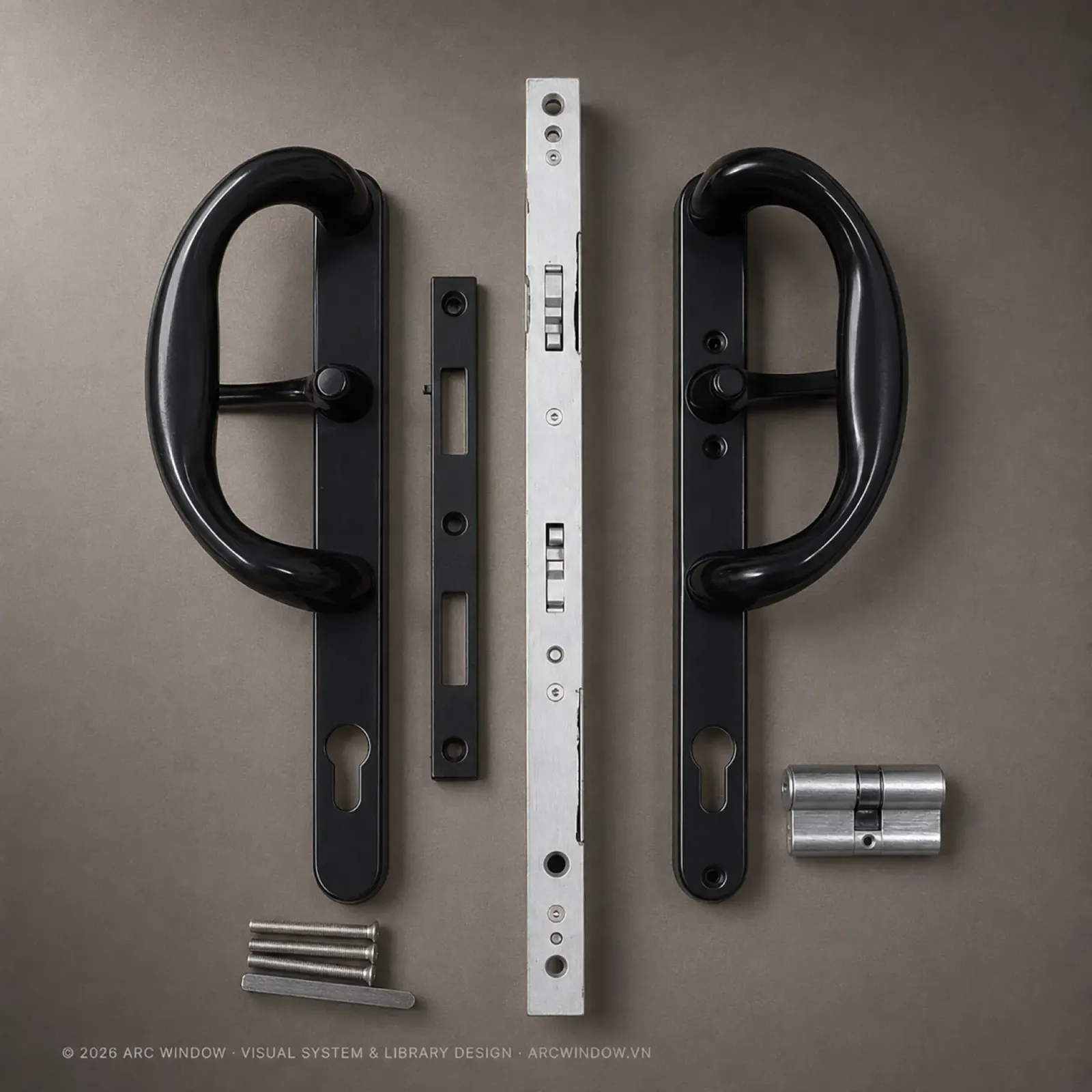

1.    Tay nắm P cửa đi lùa KinLong: thực hiện thao tác kéo, đóng và khóa cánh tại vị trí tiếp giáp.

2.    Miệng khóa hoặc vấu tiếp nhận: được căn đúng trục để móc/chốt khóa ăn khớp nhưng không cọ sát.

Bánh xe và dẫn hướng


Cấu hình tham khảo: 02 cụm bánh xe cho mỗi cánh trượt, tổng 04 cụm theo sơ đồ này.

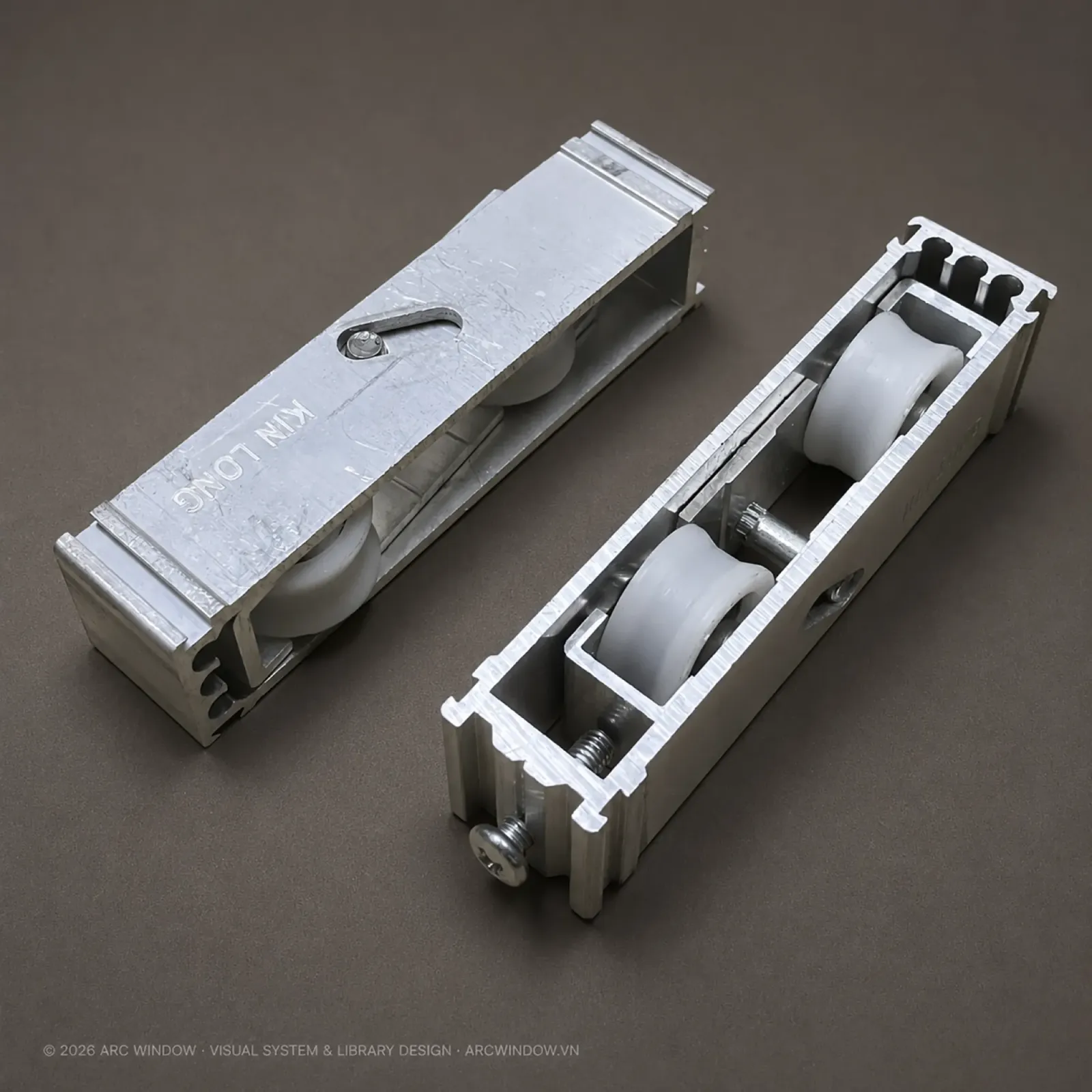

3.    Cụm bánh xe đôi KinLong: chịu tải kính và cánh, truyền tải xuống ray và quyết định độ êm khi vận hành.

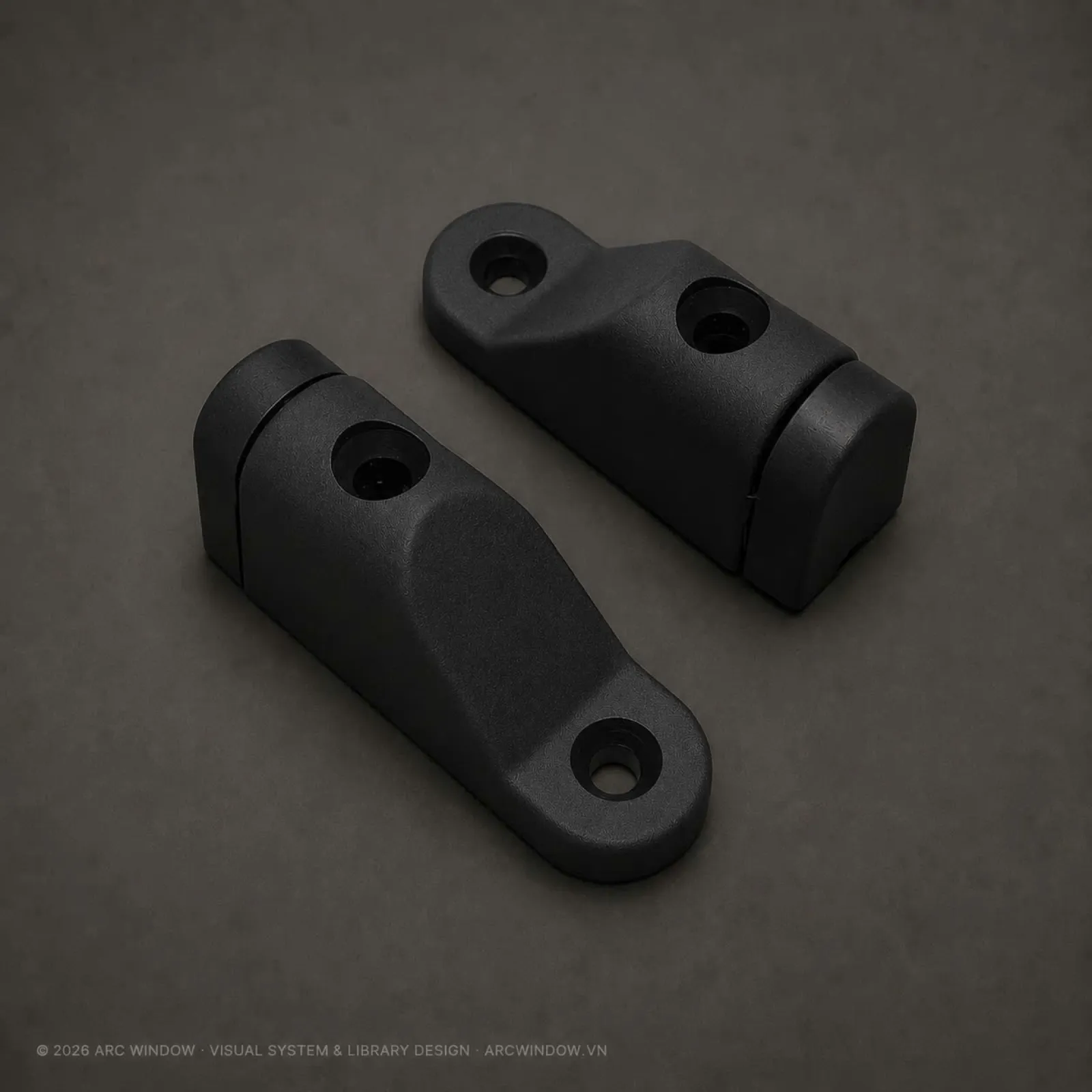

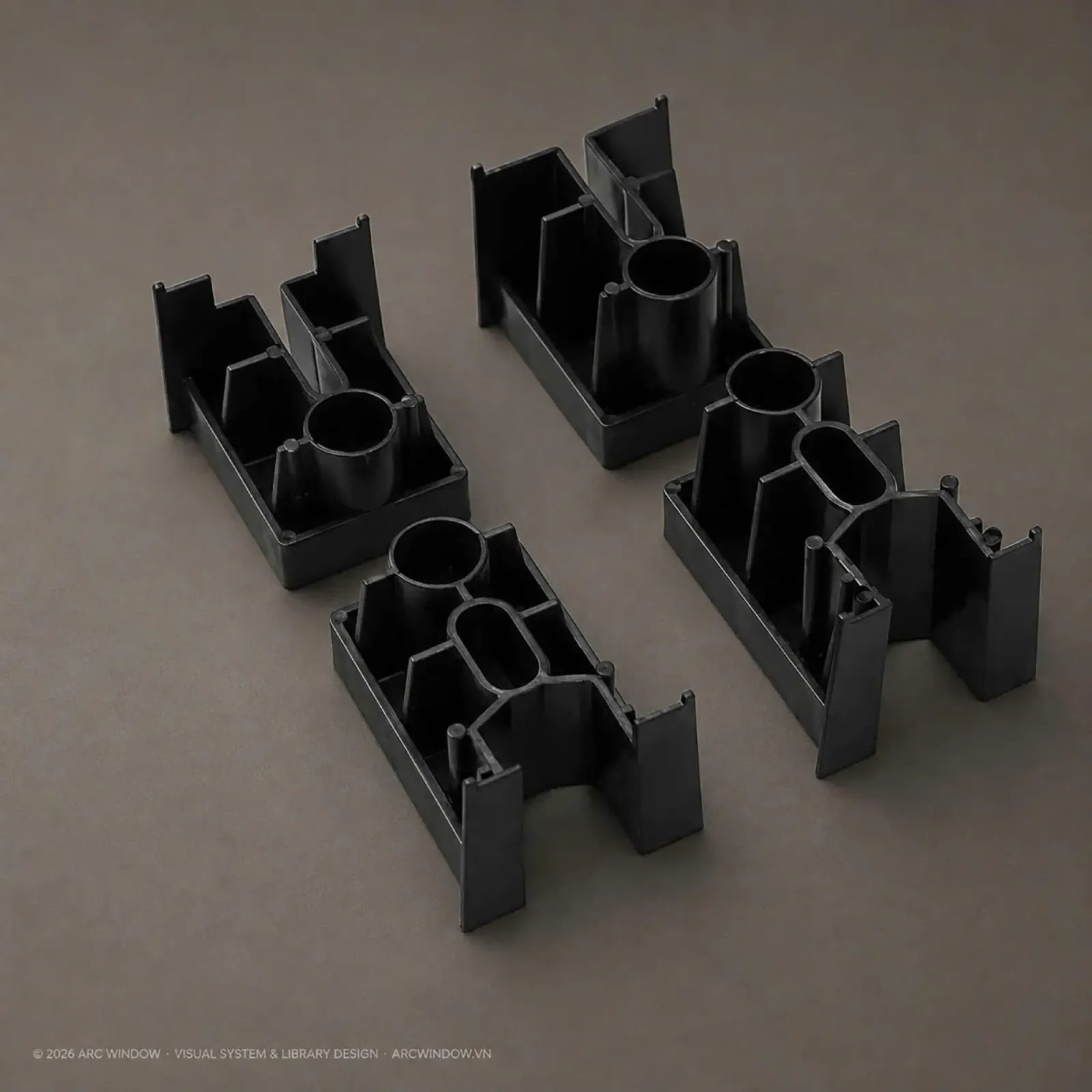

4.    Chặn hành trình: giới hạn vị trí dừng, tránh cánh va mạnh vào khung hoặc cánh kế bên.

5.    Chi tiết chống nhấc/chống tuột: hỗ trợ giữ cánh đúng rãnh ray; phải lắp theo cấu tạo profile và hướng dẫn của bộ phụ kiện.

Điều kiện áp dụng cấu hình


Bài này dùng phương án 02 cánh giữa trượt + 02 cánh biên cố định. Nếu bốn cánh cùng trượt, số bánh xe, khóa và chặn phải tính lại.

6.    Số cánh chuyển động: là cơ sở chính để tính bánh xe, khóa, chặn và chi tiết chống nhấc.

7.    Tải trọng cánh: phải tính từ kích thước cánh, loại kính và khối lượng profile trước khi chọn mã bánh xe.

Kích thước tham khảo

·   Tổng chiều rộng: 2.800mm - 5.600 mm.

·   Tổng chiều cao: 2.000 - 2.800 mm.

·   Chiều rộng mỗi cánh: 700 - 1.400 mm.

hạm vi áp dụng: Các kích thước trên phục vụ bước lên phương án, không thay thế số đo công trình, giới hạn tải của phụ kiện hoặc bản vẽ sản xuất. Kích thước cánh phải được kiểm tra cùng loại kính, tải trọng phụ kiện và điều kiện gió tại vị trí lắp.

Các bước kiểm tra trước khi gia công


1.    Chốt phương án hai cánh giữa trượt hay bốn cánh cùng trượt.

2.    Tính tải trọng cánh chuyển động, độ võng ray và yêu cầu gia cường khung.

3.    Xác định nẹp đối đầu D1548A, khóa giữa, chặn hành trình và chống nhấc.

4.    Kiểm tra khe đối đầu, độ cân hai cánh giữa, lực kéo và thoát nước toàn bộ ray.

Đối chiếu nhôm Xingfa hệ 93 và kính


Khách hàng có thể kiểm tra khung ngang trên D1541A, ray dưới D17182, khung đứng D1543A, cánh đứng trơn D1546A, cánh đứng móc D1547A, cánh ngang trên D1544A, cánh ngang dưới D1545A và nẹp đối đầu D1548A trong catalogue nhôm Xingfa hệ 93. Phương án hai cánh giữa trượt hay bốn cánh cùng trượt phải được chốt trước khi xác định khóa đối đầu, nẹp tiếp giáp, bánh xe và chặn hành trình.

Cấu hình cửa đi lùa nhôm Xingfa hệ 93 đang được ARC WINDOW trưng bày sử dụng kính cường lực trong 8 mm và phụ kiện KinLong. Nếu thay bằng kính 10 mm, kính màu, kính dán hoặc kính hộp, cần tính lại khối lượng cánh và kiểm tra lại tải trọng bánh xe, độ phẳng của ray, khóa và chặn hành trình. Có thể tham khảo thêm tại thư viện kính kiến trúc ARC WINDOW.

Tư vấn kỹ thuật phụ kiện tại Đà Nẵng


ARC WINDOW hỗ trợ khảo sát, tư vấn cấu hình, bóc tách vật tư và cung cấp file CAD tham khảo miễn phí cho công trình tại Đà Nẵng.
