Bộ phụ kiện KinLong cửa sổ lùa 4 cánh Xingfa hệ 55

Bộ phụ kiện KinLong cửa sổ lùa 4 cánh Xingfa hệ 55 được sử dụng cho phòng khách, mặt đứng nhà phố, văn phòng và ô cửa ngang rộng cần tiết kiệm diện tích tại Đà Nẵng. Số cánh chuyển động quyết định số cụm bánh xe, khóa và chặn; cách đối đầu hoặc móc cánh quyết định vị trí khóa và độ kín tiếp giáp.

Cấu hình bộ phụ kiện KinLong cho cửa sổ lùa 4 cánh


Cấu hình dưới đây dùng cho phương án tham khảo của ARC WINDOW. Mọi thay đổi về số cánh hoạt động, loại kính, chiều mở, hệ ray hoặc sơ đồ đố giữa đều làm thay đổi trực tiếp danh sách phụ kiện.


Tay nắm và khóa cánh trượt


Cấu hình tham khảo: 02 bộ khóa; xác nhận lại theo sơ đồ cánh.

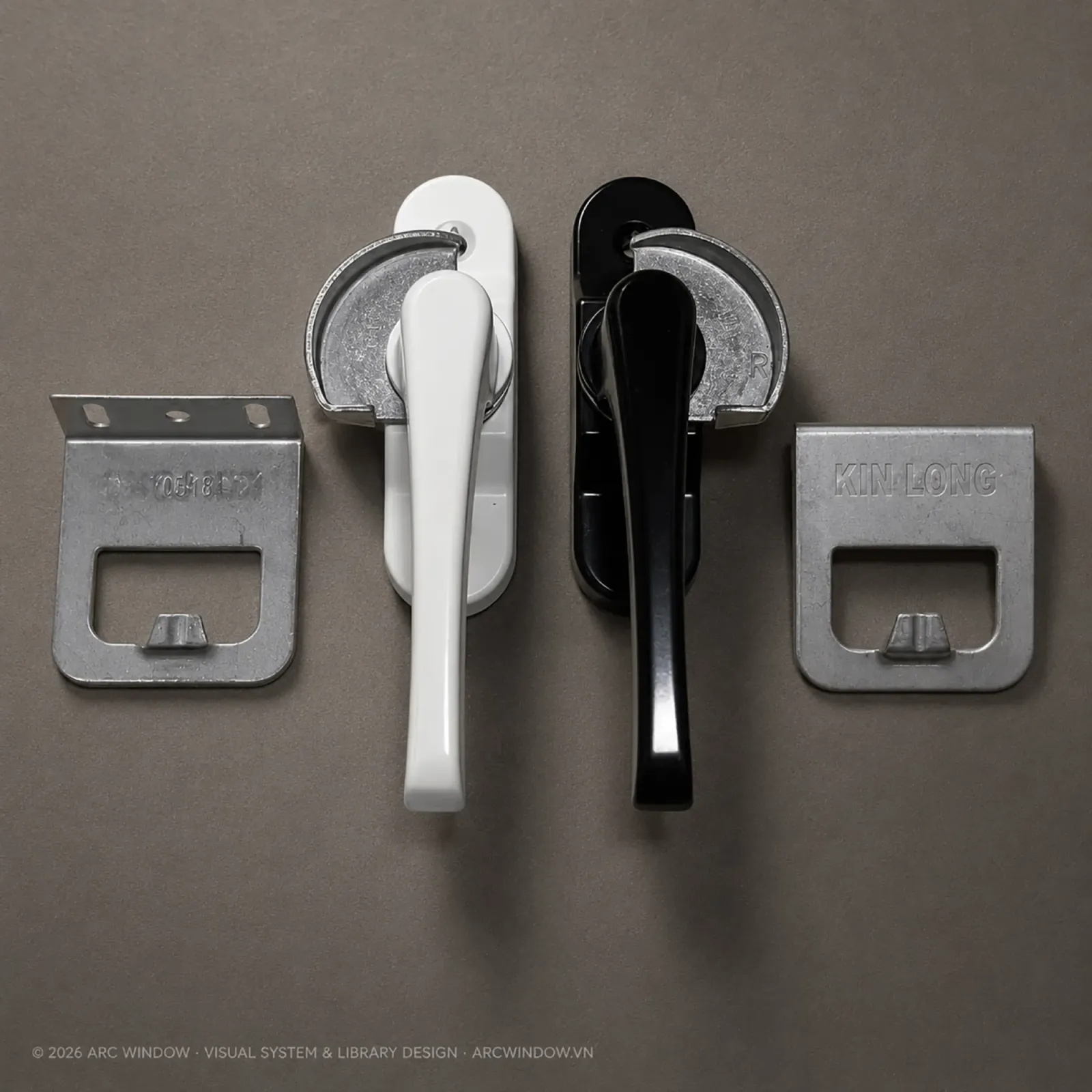

1.    Tay nắm/khóa sò cửa sổ lùa KinLong: thực hiện thao tác kéo, đóng và khóa cánh tại vị trí tiếp giáp.

2.    Miệng khóa tiếp nhận: được căn đúng trục để móc/chốt khóa ăn khớp nhưng không cọ sát.


Bánh xe và dẫn hướng


Cấu hình tham khảo: 02 cụm bánh xe cho mỗi cánh trượt, tổng 08 cụm theo sơ đồ này.

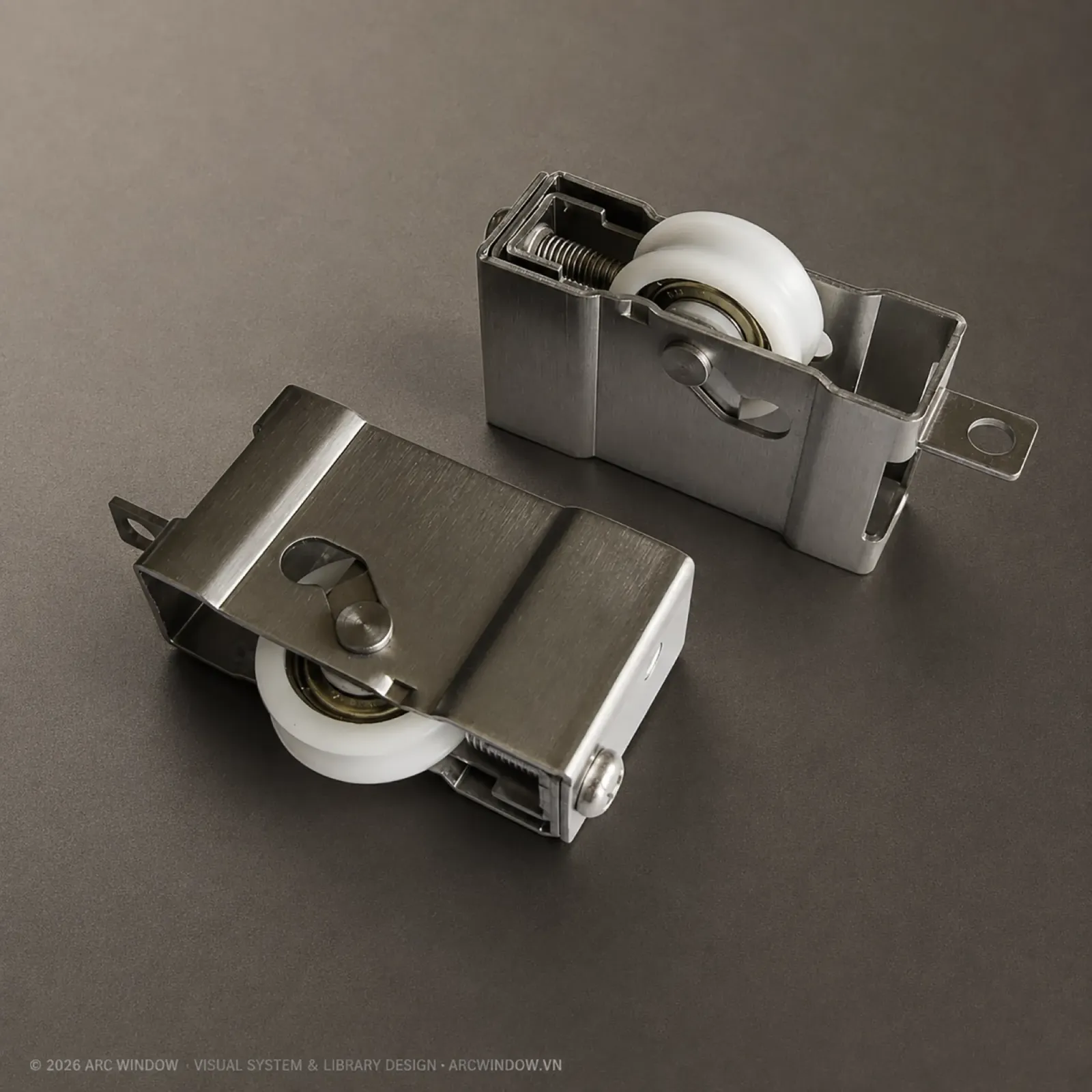

3.    Cụm bánh xe âm KinLong: chịu tải kính và cánh, truyền tải xuống ray và quyết định độ êm khi vận hành.

4.    Chặn hành trình: giới hạn vị trí dừng, tránh cánh va mạnh vào khung hoặc cánh kế bên.

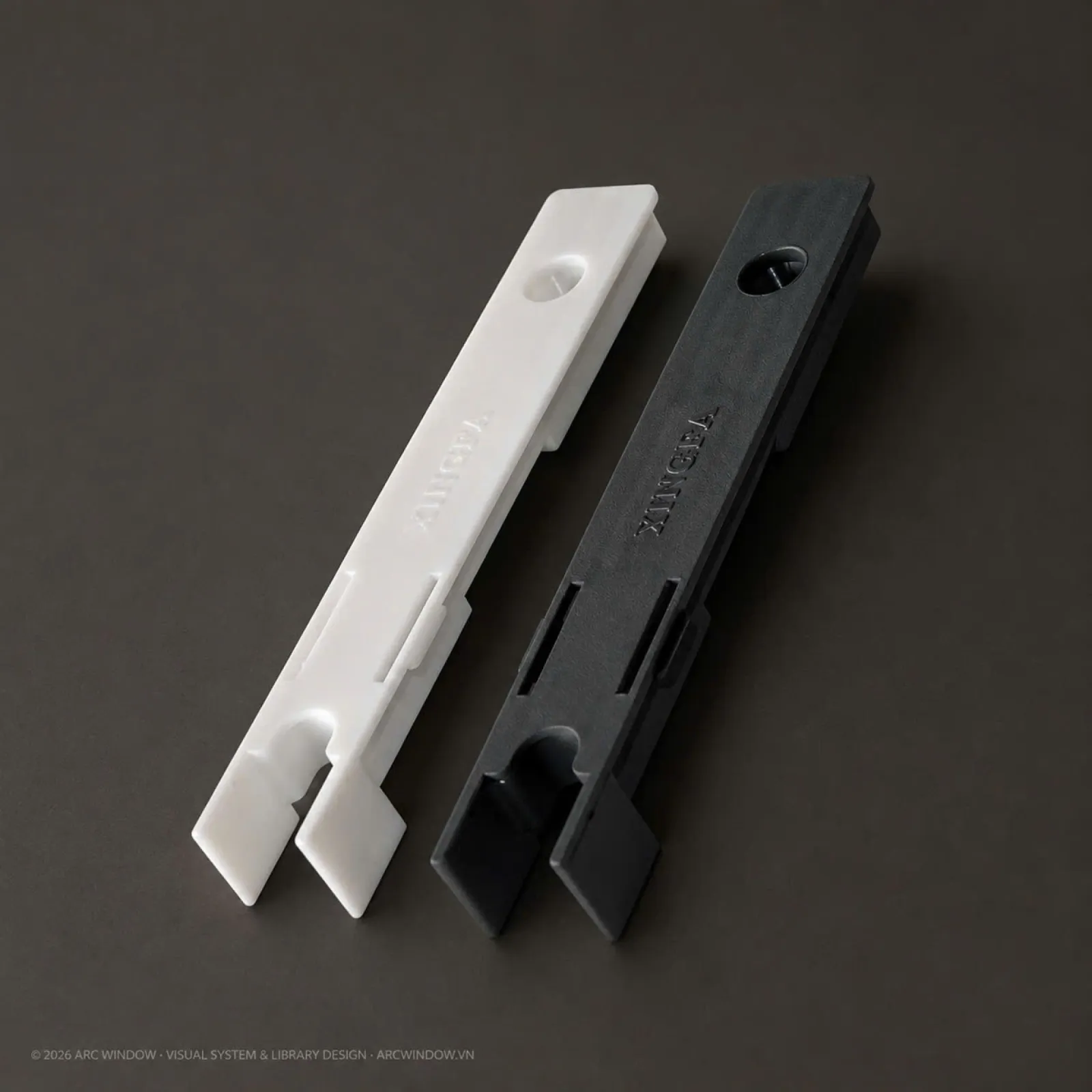

5.    Chi tiết chống nhấc/chống tuột: hỗ trợ giữ cánh đúng rãnh ray; phải lắp theo cấu tạo profile và hướng dẫn của bộ phụ kiện.


Điều kiện áp dụng cấu hình


Bảng số lượng lấy theo phương án 04 cánh đều chuyển động. Phương án 02 cánh trượt + 02 cánh cố định phải giảm phụ kiện theo số cánh hoạt động.

6.    Số cánh chuyển động: là cơ sở chính để tính bánh xe, khóa, chặn và chi tiết chống nhấc.

7.    Tải trọng cánh: phải tính từ kích thước cánh, loại kính và khối lượng profile trước khi chọn mã bánh xe.

Kích thước tham khảo

 ·   Tổng chiều rộng: 2.200 - 3.800 mm.

·   Tổng chiều cao: 1.000 - 1.800 mm.

·   Chiều rộng mỗi cánh: 600 - 900 mm.

Phạm vi áp dụng: Các kích thước trên phục vụ bước lên phương án, không thay thế số đo công trình, giới hạn tải của phụ kiện hoặc bản vẽ sản xuất. Kích thước cánh phải được kiểm tra cùng loại kính, tải trọng phụ kiện và điều kiện gió tại vị trí lắp.

Các bước kiểm tra trước khi gia công


1.    Chốt sơ đồ bốn cánh cùng trượt hay hai trượt - hai cố định.

2.    Tính tải trọng riêng từng cánh và tổng tải truyền xuống ray.

3.    Xác định vị trí khóa giữa, khóa biên, chặn và chi tiết chống nhấc theo hành trình.

4.    Kiểm tra độ thẳng ray trên toàn chiều rộng, khe móc cánh và khả năng thoát nước sau lắp.

Đối chiếu nhôm Xingfa hệ 55 và kính

Khách hàng có thể kiểm tra khung lùa 2 ray D23151, cánh lùa D23156, ốp móc D23157 và ốp hèm D23158 trong catalogue nhôm Xingfa hệ 55. Sơ đồ bốn cánh cùng trượt hay hai cánh trượt - hai cánh cố định phải được duyệt trước khi xác định khóa giữa, khóa biên và số cụm bánh xe.

Cấu hình cửa sổ lùa nhôm Xingfa hệ 55 đang được ARC WINDOW trưng bày sử dụng kính cường lực trong 8 mm và phụ kiện KinLong. Nếu thay bằng kính 10 mm, kính màu, kính dán hoặc kính hộp, cần tính lại khối lượng cánh và kiểm tra lại tải trọng bánh xe, số cụm bánh xe, khóa và chặn hành trình. Có thể tham khảo thêm tại thư viện kính kiến trúc ARC WINDOW.
